Phoenix Contact PLC-RPT- 24UC/2X21/FG Relaismodule (modulair) 24 V/DC 2x wisselcontact 1 stuk(s) kopen ? Conrad Electronic

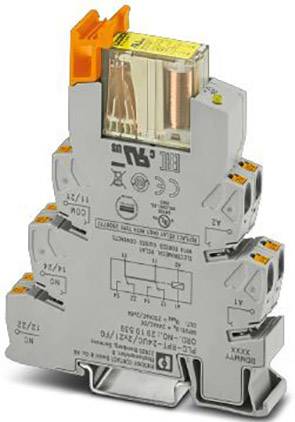

Een grijze relais met meerdere aansluitingen en een oranje hefboom, gebruikt voor elektrische verbindingen in besturingssystemen.

Afbeelding vergelijkbaar

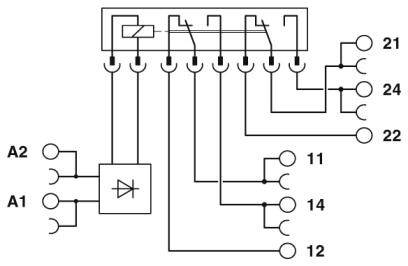

Een schakeltekening toont verbindingen tussen schakelaars en aansluitingen, inclusief twee hoofdaansluitingen A1, A2 en verschillende punten (11, 12, 14, 21, 22, 24).

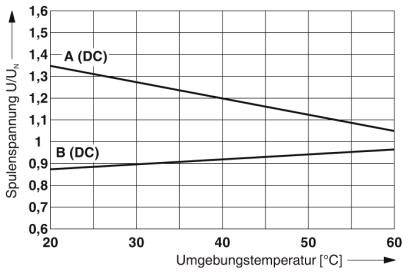

Diagram toont de spoelspanning (U/UN) ten opzichte van de omgevingstemperatuur (°C) voor A (DC) en B (DC). Spanning daalt van 1,3 naar 0,9.

1/3

Afbeelding vergelijkbaar

Soortnaam

Relaismodule (modulair)

Contactsoort

2x wisselcontact

Nominale spanning

24 V/DC

Schakelspanning (max.)

250 V DC/AC

Type

PLC-RPT- 24UC/2X21/FG

Datasheet (PDF)

Leverbaar do. 17 sep.

3 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 51,23 / Stuk)

€ 51,23

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Juridisch probleem melden

Technische specificaties

Omgevingstemperatuur (opslag/transport): -20 °C tot +85 °C
Nominale ingangsspanning: 24 V/DC
Typische ingangsstroom: 30 mA
Spoelspanning: 24 V/DC
Veiligheidsschakeling: bruggelijkrichter
Bedrijfsspanningsaanduiding: LED geel
Soort schakelcontact: enkelvoudig contact
Schakelstroom minimaal: 10 mA (5 V)
Maximale inschakelstroom: 6 A
Continue grensstroom: 6 A
Uitschakelvermogen (ohmse belasting) maximaal: 144 W (24 V/DC), 288 W (48 V/DC), 88 W (110 V/DC), 110 W (220 V/DC), 1500 VA (250 V/AC)
Schakelvermogen minimaal: 150 W
Schakelvermogen: 3 A (24 V, DC13), 3 A (230 V, AC15)
Isoleerlengte: 8 mm
Kabeldoorsnede: 0.14 mm² – 2.5 mm²
Kabeldiameter AWG: 26-14

Soortnaam: Relaismodule (modulair)

Type: PLC-RPT- 24UC/2X21/FG

Aansluiting: Push-In-klem

Kleur (specifiek): Grijs

Response-tijd: 15 ms

Afvalvertraging: 15 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/DC

Schakelspanning (max.): 250 V DC/AC

Mechanische levensduur: 10.000.000

: IP20
IP54

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

Diepte: 104 mm

Breedte: 14 mm

Hoogte: 80 mm

Afm.: (b x h x d) 14 x 80 x 104 mm

Inhoud: 1 stuk(s)

Documenten en downloads

Datablad

Datablad 2225809 Phoenix Contact PLC-RPT- 24UC/2X21/FG Relaismodule (modulair) 24 V/DC 2x wisselcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225809 Phoenix Contact PLC-RPT- 24UC/2X21/FG Relaismodule (modulair) 24 V/DC 2x wisselcontact 1 stuk(s)

Omschrijving

PLC-interface, bestaande uit relaissokkel en insteekbaar veiligheidsrelais met gedwongen geleide contacten conform DIN EN 50205, push-in-aansluiting, 2 wisselcontacten, gedwongen geleid, ingangsspanning: 24 V AC/DC
