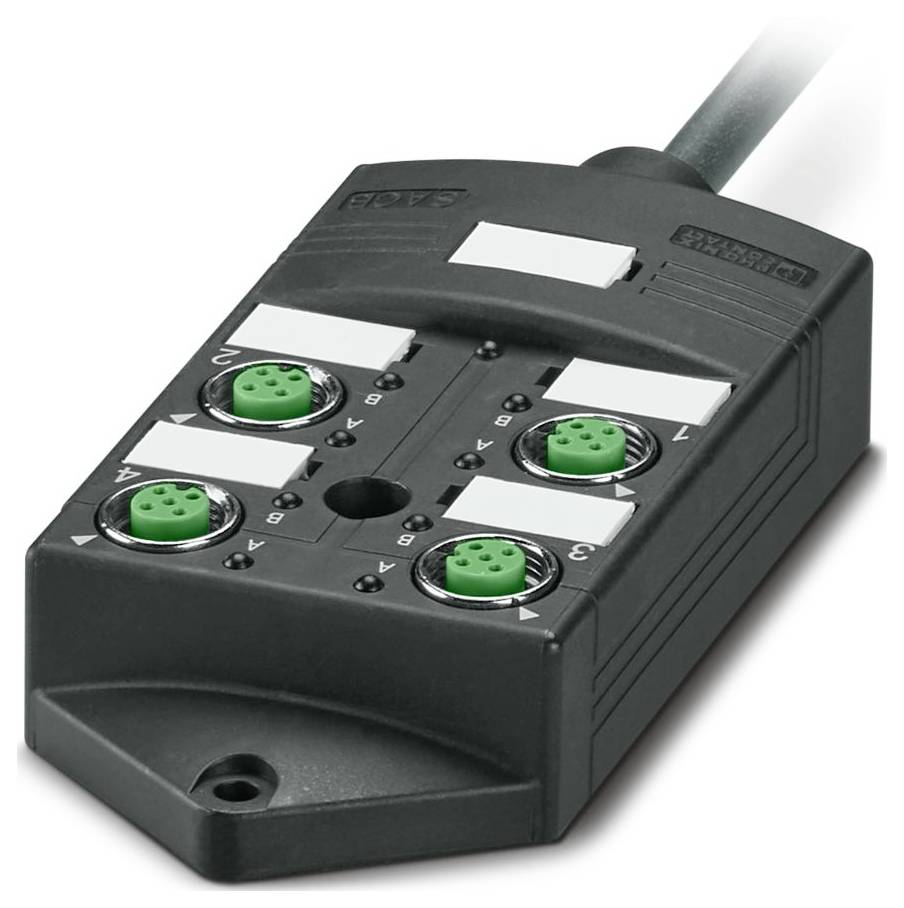

Afbeelding vergelijkbaar
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor/actuator box 26 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
4
Aantal verdelers
4-voudig
Toewijzing
Enkelvoudig
Type
SACB-4/ 4-L-15,0PUR SCO
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 2.392,56
3
2% = € 175,14
€ 2.334,18
5
3% = € 407,90
€ 2.310,98
10
4% = € 971,40
€ 2.295,42
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Totaal (€ 2.392,56 / Stuk)
€ 2.392,56
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal Polen: 7
- NOMINALE SPANNING UN: 24 V DC
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- BESCHERMINGSKLASSE: IP65;IP67;IP69K
- Omgevingstemperatuur (bedrijf): -30 °C- 90 °C
- Normen/bepalingen: IEC 61076-2-101
- Materiaal afdichting: NBR
- Materiaal contactoppervlak: Verguld
- Buitendiameter kabel: 6,90 mm ±0,2 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 15 m
- Kabeldoorsnede: 4x 0,34 mm² (signaalleiding);3x 0,75 mm² (energieleiding)
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M12-connector
- Buitenmantel, kleur: zwart RAL 9005
- Toepassing: Standaard, geavanceerde vereisten
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen
- Codering: A
- Materiaal contact: Cu legering
- Testspanning: 2000 V
- Aantal sleuven: 4
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 12 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 4 A.
- Aansluitbezetting: Aansluitbezetting
- Sleuf/pool = aderkleur of aansluiting: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0 V) = BU;1-4 / 5 (PE) = GNYE
- Statusweergave aanwezig: Ja
- Materiaal schroefdraadhuls: Spuitgietzink;PBT;PUR
- Materiaal contacthouder: PA
- PUR/PVC ZWART [PUR]: PUR/PVC ZWART [PUR]
- Leidinggewicht: 77,9 kg/km
- UL AWM Style 20549
- Afgeschermd: nee
- Type geleiding: PUR/PVC zwart [PUR]
- Opbouw van de printplaat signaalkabel: 19x 0,15 mm
- Signaaldraad AWG: 22
- Opbouw van de printplaat voeding: 42x 0,15 mm
- Voeding AWG: 18
- Aderdiameter inclusief isolatie: 1,3 mm ± 0,1 mm (signaaldraad);1,8 mm ± 0,1 mm (energieleiding)
- Materiaal aderisolatie: PVC
- Enkele ader, kleur: Bruin, blauw, groen/geel, wit, groen, geel, grijs
- Wanddikte binnenmantel: ≥ 0,15 mm
- Wanddikte buitenmantel: ≥ 0,38 mm
- Totale verzeeling: Aders in lagen verseilt
- Nominale spanning kabel: 300 V.
- Minimale buigradius, vast gelegd: 7,5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 52 mm
- Kleinste buigradius, beweegbaar gelegd: 69 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 1500000, buigradius: 69 mm, verplaatsing: 2 m, verplaatsingssnelheid: 2 m/s.
- Vlamgebrek: DIN en 50265
- Oliebestendigheid: Conform VDE 0472 deel 803
- Bijzondere eigenschappen: Siliconenvrij
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
4
- Toewijzing
Enkelvoudig
- Type
SACB-4/ 4-L-15,0PUR SCO
- Stamkabel
Ja
- Aantal verdelers
4-voudig
- Statusweergave
Met LED
- Aansluiting
Connector
15 m
IP65
IP67
IP69K
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
12 A
- Max. temperatuur
90 °C
- Min. temperatuur
-30 °C
- Aansluiting-diameter (max.)
0.75 mm²
- Aansluiting-diameter (min.)
0.34 mm²
- Soort aansluiting (verdeeldozen)
M12-bus
- Totaal aantal polen
4
- Fabrikantnr.
1687912
- Inhoud
26 stuk(s)
- Kabellengte
15 m
- Aantal polen
4
- Stroombelastbaarheid (totaal)
12 A
- Stroombelastbaarheid per I/O signaal
2 A
- Kleur behuizing
Zwart
- Voedingsspanning
24 V
- Ontwerpspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor/actuator box 26 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Sensor/actuator box 26 stuk(s)
Omschrijving
Verdeeldoos, toepassing: Standaard, uitgebreide vereisten, aantal sleuven: 4, aantal Polen: 4, codering: A, bezetting van sleuven: Eenvoudig, statusweergave: Ja; aansluiting hoofdleiding: vaste aansluiting 180°, PUR/PVC, kabellengte: 15 m, afscherming: nee
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
