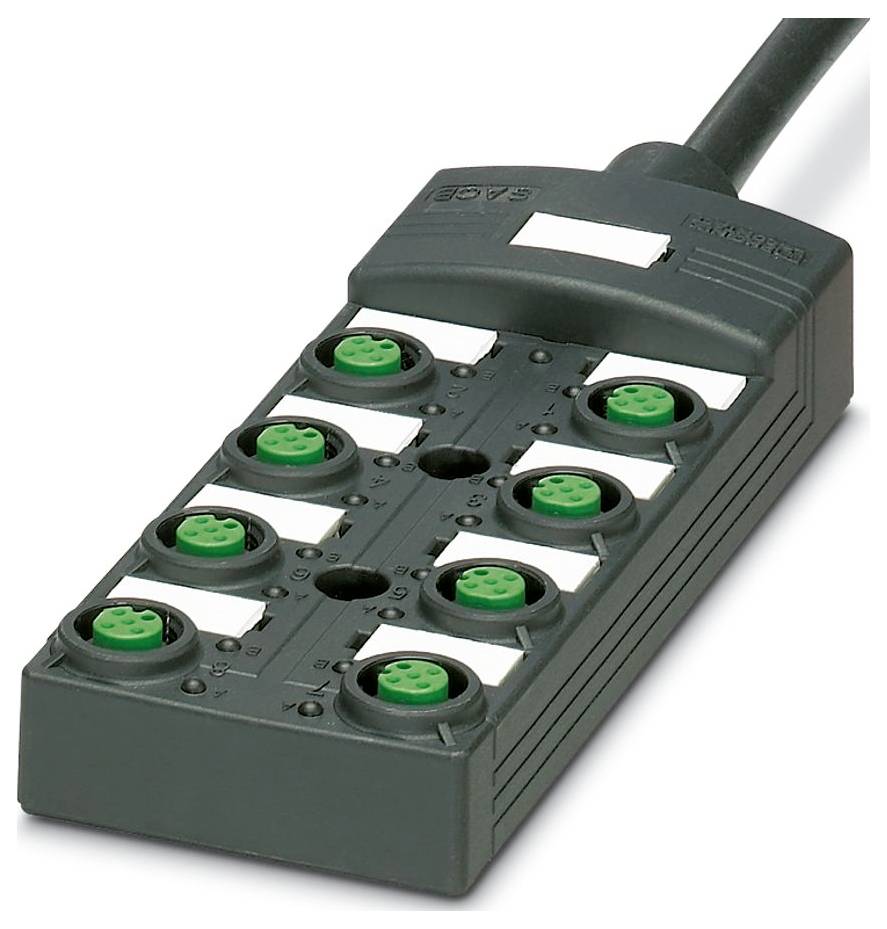

Afbeelding vergelijkbaar
Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor/actuator box 50 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator box
Aantal signaalplaatsen
8
Aantal verdelers
8-voudig
Type
SACB-8/ 8-L-15,0PUR SCO P
Stamkabel
Ja
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 4.235,54
3
2% = € 310,05
€ 4.132,19
5
3% = € 722,15
€ 4.091,11
10
4% = € 1.719,60
€ 4.063,58
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Totaal (€ 4.235,54 / Stuk)
€ 4.235,54
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal Polen: 11
- NOMINALE SPANNING UN: 24 V DC
- Breedte: 54 mm.
- Hoogte: 23 mm
- Brandbaarheidsklasse conform UL 94: V0
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Veiligheidsklasse: IP65/IP67
- Omgevingstemperatuur (bedrijf): -25 °C- 80 °C
- Normen/bepalingen: IEC 61076-2-101
- Lengte: 149 mm
- Materiaal contactoppervlak: Verguld
- Buitendiameter kabel: 8,50 mm ±0,2 mm
- Opmerking over de toepassing: Niet-bezette sleuven moeten worden afgesloten voordat ze in gebruik worden genomen. Bijpassende sluitelementen vindt u onder „accessoires”.
- Buitenmantel, materiaal: PUR
- Materiaal geleider: Blanke Cu-draad
- Kabellengte: 15 m
- Kabeldoorsnede: 8x 0,34 mm² (signaalleiding);3x 0,75 mm² (energieleiding)
- Printaansluiting: Printaansluiting
- Montage-instructie: LET OP: LET bij het leggen van kabels op de toegestane buigstralen, omdat door te grote buigkrachten de beschermingsklasse in gevaar wordt gebracht. Vang mechanische belastingen op vóór de connector, bijvoorbeeld Door kabelbinders.
- Standaardaanduiding: M12-connector
- Buitenmantel, kleur: zwart RAL 9005
- Toepassing: Standaard
- Andere bestendigheid: Goed bestand tegen zuren, logen en oplosmiddelen
- Isolatieweerstand: ≥ 5 MΩ*km.
- Materiaal contact: Cu legering
- Aantal sleuven: 8
- Bedrijfsspanning maximaal Umax: 30 V DC
- Nominale stroom totaal: 12 A.
- Stroombelastbaarheid per pad max.: 2 A.
- Stroombelastbaarheid per sleuf: 4 A.
- Aantrekkoppel sleuf sensor-/actor-leiding: 0,4 Nm
- Aansluitbezetting: Aansluitbezetting
- SLEUF/POOL = ADERKLEUR OF AANSLUITING: 1 / 4 1-8 (A) = WH;2 / 4 5 (A) = GN;6 3 / 8 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;1-8 / 4 (A) = RD;7 / 4 (A) = BK;4 / 4 (A) = VT;3 / 1 (+ 24 V = GBN) = GBN) = GVE;1-8
- Statusweergave aanwezig: Ja
- Materiaal schroefhuls: PBT;PBT;PUR
- Materiaal afdichting O-ring: NBR
- Materiaal contacthouder: PA
- Aantrekkoppel montageschroef voor behuizingsbevestiging: 0,5 Nm
- PUR/PVC ZWART [PUR]: PUR/PVC ZWART [PUR]
- Leidinggewicht: 107,4 kg/km
- UL AWM STYLE: 20549 (80 °C / 300 V)
- Afgeschermd: nee
- Type geleiding: PUR/PVC zwart [PUR]
- Opbouw van de printplaat signaalkabel: 19x 0,15 mm
- Signaaldraad AWG: 22
- Opbouw van de printplaat voeding: 42x 0,15 mm
- Voeding AWG: 18
- Aderdiameter inclusief isolatie: 1,3 mm ± 0,1 mm (signaaldraad);1,8 mm ± 0,1 mm (energieleiding)
- Materiaal aderisolatie: PVC
- Enkele ader, kleur: Bruin, blauw, groen/geel, wit, groen, geel, grijs, roze, rood, zwart, paars
- Wanddikte binnenmantel: ≥ 0,15 mm
- Wanddikte buitenmantel: ≥ 0,38 mm
- Totale verzeeling: Aders in lagen verseilt
- Nominale spanning kabel: 300 V AC
- Minimale buigradius, vast gelegd: 7,5 x D.
- Minimale buigradius, flexibel gelegd: 10 x D.
- Kleinste buigradius, vast gelegd: 64 mm
- Kleinste buigradius, beweegbaar gelegd: 85 mm
- Dynamische belastbaarheid (buigen): Buigcycli maximaal: 1500000, buigradius: 10 x D, verplaatsing: 2 m, verplaatsingssnelheid: 2 m/s.
- Vlamgebrek: DIN en 50265
- Oliebestendigheid: Conform VDE 0472 deel 803
- Bijzondere eigenschappen: Siliconenvrij
- Stroomweerstand max.: ≤ 53 Ω/km (signaaldraad);≤ 26 Ω/km (energieleiding)
- Testspanning ader/ader: 2000 V (50 Hz, 5 min.)
- Soortnaam
Sensor/actuator box
- Aantal signaalplaatsen
8
- Type
SACB-8/ 8-L-15,0PUR SCO P
- Stamkabel
Ja
- Aantal verdelers
8-voudig
- Statusweergave
Met LED
- Signaaltype
PNP
- Aansluiting
M12-bus
- Breedte
54 mm
149 mm
IP65
IP67
- Stroombelastbaarheid per insteekplaats
4 A
- Somstroom (enkelvoudige voeding)
12 A
- Max. temperatuur
80 °C
- Min. temperatuur
-25 °C
- Aansluiting-diameter (max.)
0.75 mm²
- Aansluiting-diameter (min.)
0.34 mm²
- Soort aansluiting (verdeeldozen)
M12-bus
- Materiaal (behuizing)
PBT
- Totaal aantal polen
4
- Fabrikantnr.
1118567
- Inhoud
50 stuk(s)
- Kabellengte
15 m
- Aantal polen
4
- Hoogte
23 mm
- Stroombelastbaarheid (totaal)
12 A
- Stroombelastbaarheid per I/O signaal
2 A
- Diepte
149 mm
- Voedingsspanning
24 V
- Ontwerpspanning
24 V
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor/actuator box 50 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor/actuator box 50 stuk(s)
Omschrijving
Verdeeldoos, toepassing: Standaard, aantal sleuven: 8, aantal Polen: 4, statusweergave: Ja, PNP; aansluiting hoofdleiding: Vaste aansluiting, PUR/PVC, kabellengte: 15 m, afscherming: nee
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
