Name: Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Moduledrager 24 V/DC
Brand: Phoenix Contact
SKU: 3562647
Availability: SoldOut

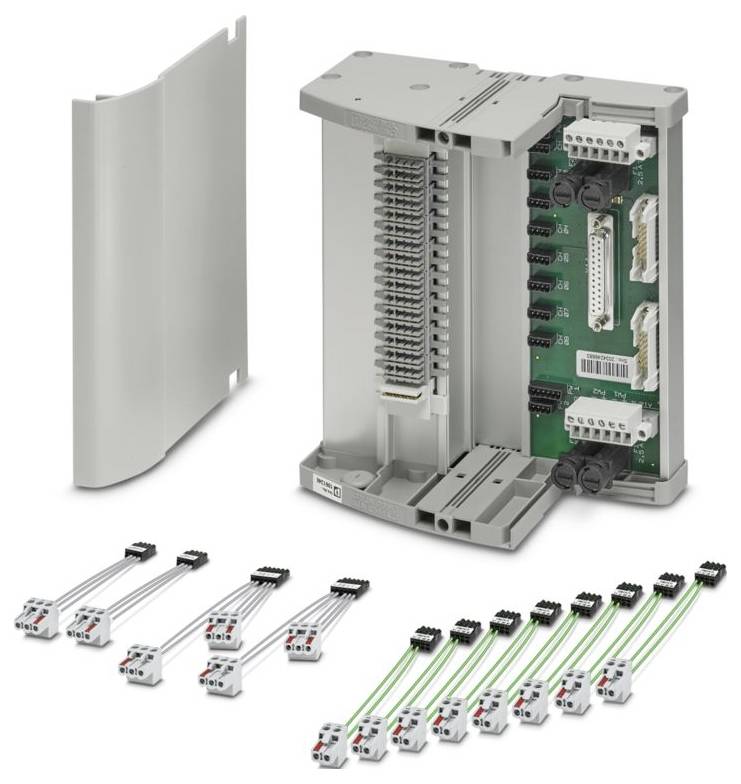

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Moduledrager 24 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Totaal (€ 822,31 / Stuk)

€ 822,31

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal Polen: 14
Nominale spanning UN: < 50 V DC (per signaal/kanaal)
Aansluitmethode: IDC/FLK-male connector
Kabeldoorsnede soepel: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,14 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 12
Breedte: 148 mm.
Hoogte: 170 mm
Diepte: 160 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP00
Omgevingstemperatuur (bedrijf): -20 °C- 70 °C (specificaties van de modules in acht nemen)
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: En 60079-0;en 60079-7;en 60079-11
Opmerking: Om een tweede termination carrier (nog eens 8 HART kanalen) aan te sluiten
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Trilling (werking): 2g, conform IEC 60068-2-6
Isoleerlengte: 7 mm
Lucht- en oorlogsroutes: Lucht- en oorlogs routes
Inbouwpositie: Verticaal, horizontaal
Opmerking over de werking: Voor gebruik volgens de voorschriften van het installatiebeleid (zie downloads) moeten de voorschriften in acht worden genomen. Bij toepassingen of gebruik met externe producten moet bovendien aan de specificaties, veiligheids- en waarschuwingen van de desbetreffende externe fabrikant worden voldaan.
Etikettering: UL 61010 listed;Class I, Div. 2, GROEPEN A, B, C, D T4;KLASSE I, zone 2, Group IIC
UL, USA/Canada: UL, USA/Canada
Zekering: 2x 2,5 A traag (verwisselbaar)
Ingangsspanningsbereik: 19,2 V DC ... 30 V/DC:
Montage-instructie: Zonder eindhouder
Schok: 15g, volgens IEC 60068-2-27
Ingangsspanning: 24 V DC
Statusweergave: 2x LED groen (PWR1 en PWR2)
Aanwijzing: Voedingsmodule
Voeding: Voeding
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Ingangsstroom: ≤ 2 A.
Isolatie: basisisolatie
Nominale isolatiespanning: 30 V
Toegekende stootspanning: 0,5 kV
Beschermingsgraad (montageplaats): ≥ IP54 (montageplaats)
Aantal aansluitingen: 1
Isolatie eigenschappen: Lucht en oorlogs routes: Isolatie eigenschappen: Lucht en oorlogs routes
Bijpassende I/O-kaart: AO845
Besturingsniveau: Besturingsniveau
Max. Toegestane stroom: 1 A (signaal/kanaal)
Ondersteunde besturing: ABB S800 I/O: Ondersteunde besturing: ABB S800 I/O
Redundante voeding: Ja, diode ontkoppeld
Beveiliging tegen verdichting en overspanning: Ja
Voeding: Voeding
Richtlijn 2014/35/EU (EMC): Richtlijn 2014/35/EU (EMC)
X11: X11
X12: X12

Soortnaam: Moduledrager

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 24 V/DC

Hoogte: 170 mm

: 160 mm

Breedte: 148 mm

: IP00

Afm.: (l x b x h) 160 x 148 x 170 mm

Fabrikantnr.: 1061346

Type: TC-D25SUBF-AO8-EX-2PS-S800

Montage: DIN-rail montage

Inhoud: 1 stuk(s)

Diepte: 160 mm

Ontwerpstroom: 1 A

Ontwerpspanning: 50 V

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Moduledrager 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Moduledrager 24 V/DC

Omschrijving

Termination carrier voor 8 1-kanaals MACX Analog (ex i) scheidingsversterker voor aansluiting op het ABB S800-systeem AO845 (analoge uitgang) via de TU812 of TU854 met 2-voudige redundante spanningsvoeding
