Name: RAFI 1.30.070.071/1306 RAFIX 16 130070071/1306 Druktoets Bedieningsknop opstaand Knop Rood 1 stuk(s)
Brand: RAFI
SKU: 702633
Availability: InStock

Blauwe ronde drukknop met metalen contactaansluitingen op een wit cilindrisch behuizing, voorzien van opschrift en elektrische specificaties.

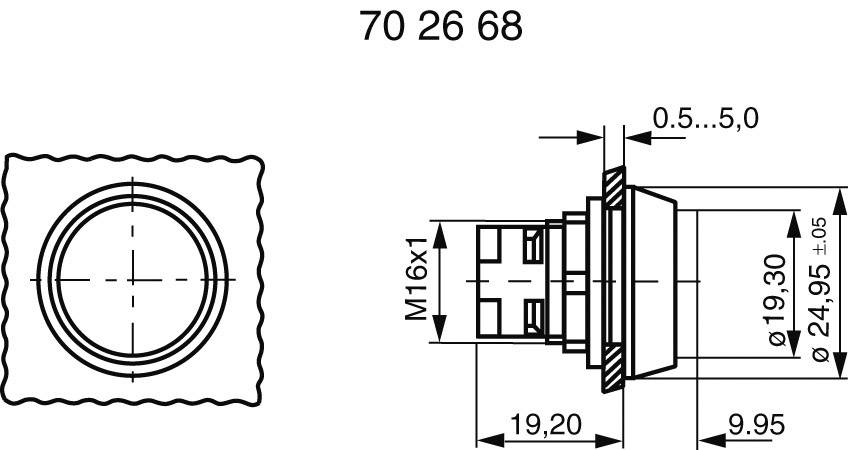

Technische tekening van een cilindrisch onderdeel met M16x1 schroefdraad, maatvoering en doorsnede. Afmetingen in millimeters.

1/2

Afbeelding vergelijkbaar

Extra services en acties

Datasheet (PDF)

Leverbaar ma. 12 okt.

49 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 10,74 / Stuk)

€ 10,74

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Schokbestendigheid volgens IEC 68-2-27
Klimaatbestendigheid: Constant klimaat volgens IEC 68-2-3 en 2-30, wisselend klimaat volgens IEC 68-2-14 en 2-33

Soortnaam: Druktoets

Bijzonderheden: Bedieningsknop opstaand

Soort verlichting: Oppervlakteverlichting

Type: LED

Actuator type: Knop

: Rood

Kleur (specifiek): Rood

Kleur behuizing: Rood

Opdrukmotief: Zonder opdruk

Aansluiting: Extern contact-element

Vorm: Rond

Afm. frontplaat (max.): 0.5 - 5 mm

Functie: Contact element

Inbouw-Ø: 16.2 mm

Uitvoering: Druktoets

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Diameter: 25 mm

Inhoud: 1 stuk(s)

Afm.: (Ø) 25 mm

Conform RoHS: Ja

Type: RAFIX 16 130070071/1306

Documenten en downloads

Datablad

Datablad 702633 RAFI 1.30.070.071/1306 RAFIX 16 130070071/1306 Druktoets Bedieningsknop opstaand Knop Rood 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 702633 RAFI 1.30.070.071/1306 RAFIX 16 130070071/1306 Druktoets Bedieningsknop opstaand Knop Rood 1 stuk(s)

Omschrijving

RAFIX 16 is een complete serie opdrachtapparatuur. Dit maakt een ruimtebesparende vormgeving mogelijk van toetsenpanelen met tegelijkertijd voldoende bedieningsoppervlak.
Montage: Werkplaatsvriendelijke eenhandsmontage, bevestiging met meegeleverde zeskantmoer. De verwisseling van de lampen vindt plaats vanaf de voorzijde (verwijder het toetsenpaneel) of direct op het schakelelement. Naadloos aansluitbaar.
