Name: Schneider Electric Frequentieregelaar 45 kW 3-fasig
Brand: Schneider Electric
SKU: 3820669
Availability: BackOrder

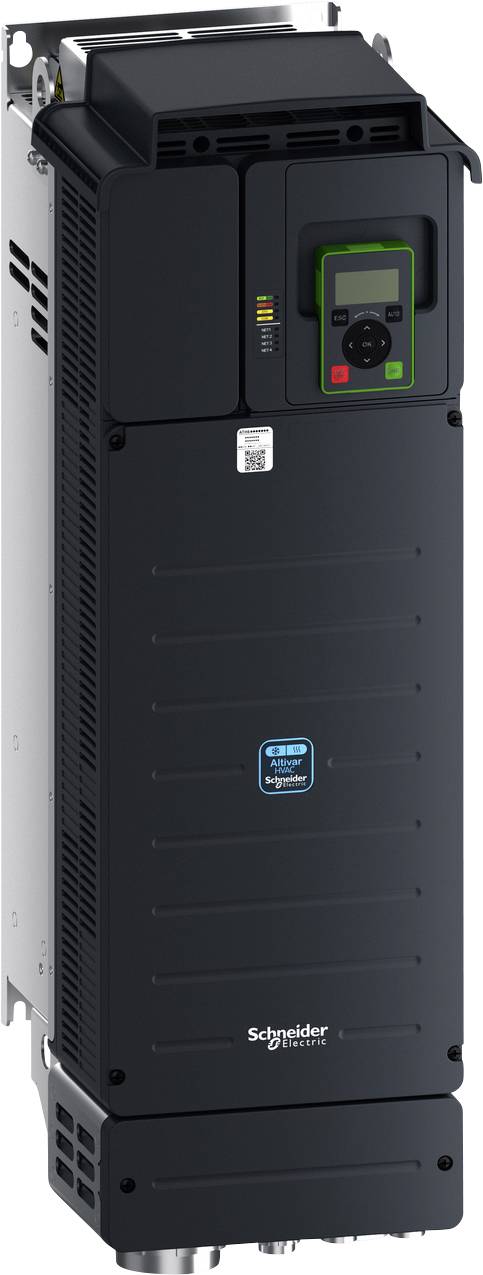

Zwarte Schneider Electric industriële aandrijfomvormer met voorste bedieningspaneel en display, weergegeven in een productweergave op een witte achtergrond.

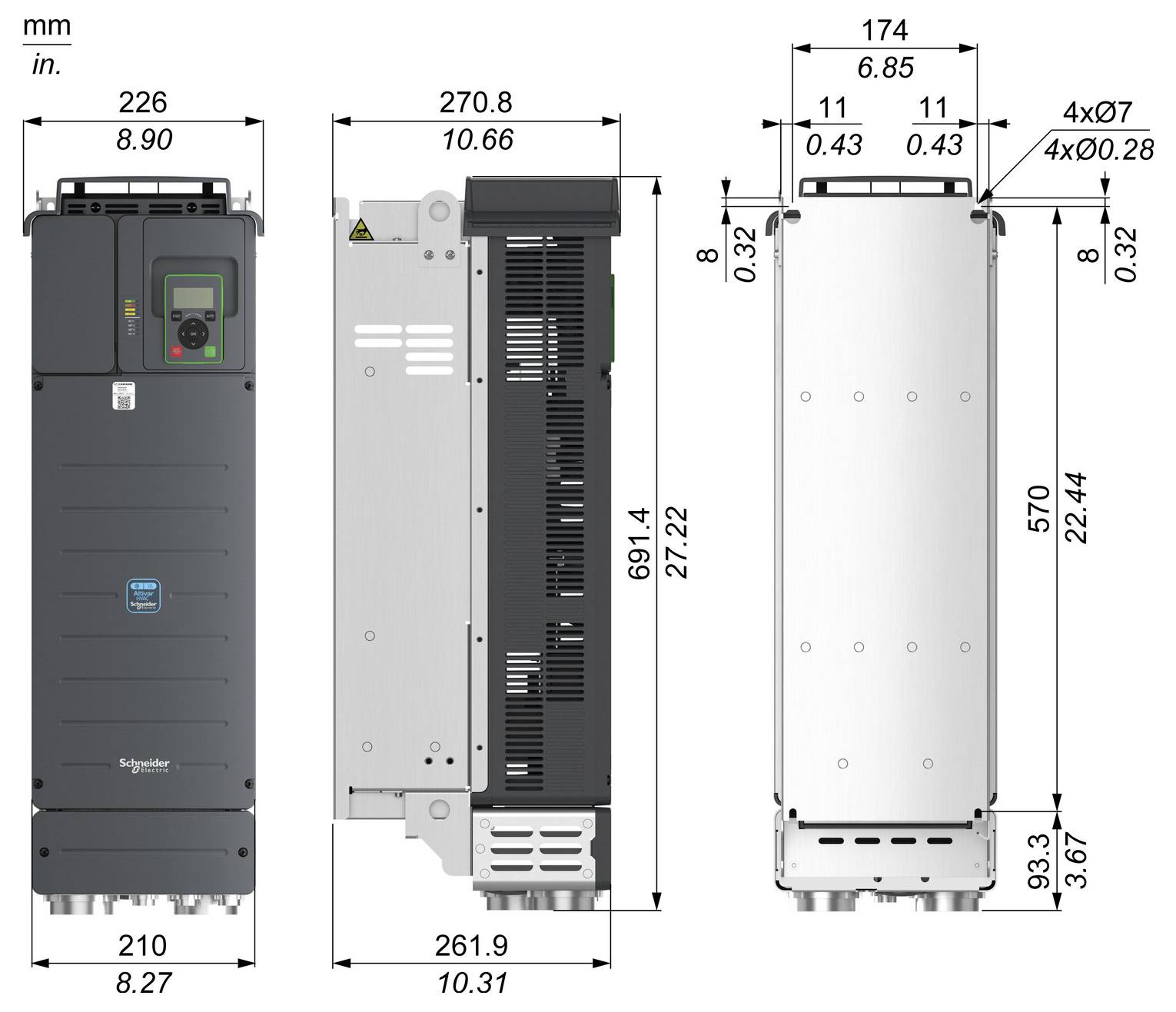

Technische dimensietekening van een Schneider elektrische aandrijving, weergegeven in voor-, zij- en achteraanzichten met afmetingen in mm en inches.

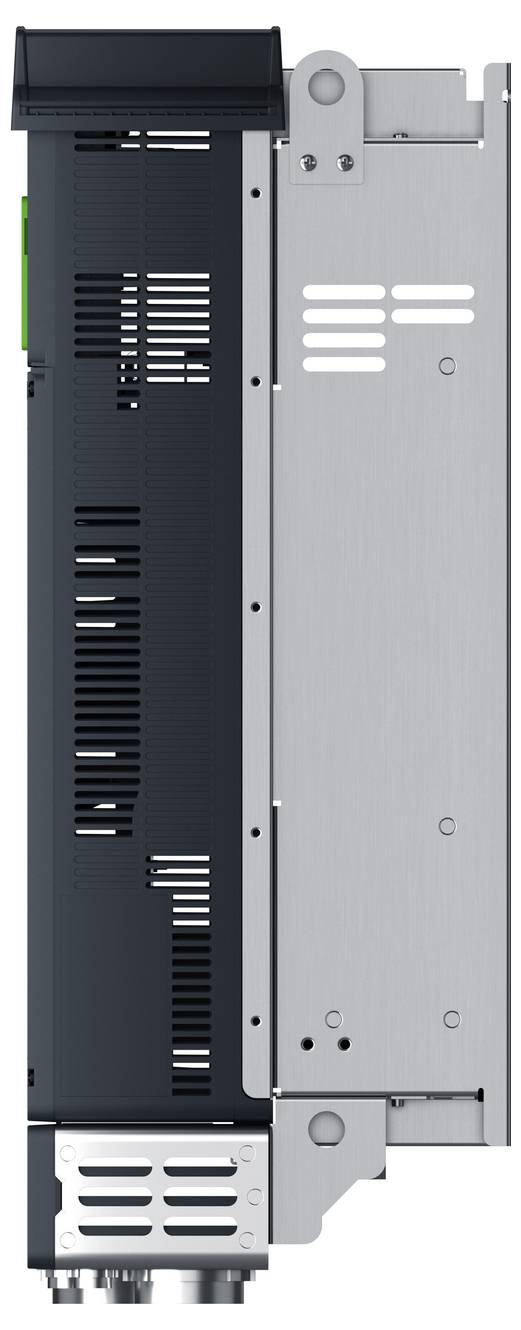

Zijaanzicht van een metalen computercomponent of servermodule met zwarte ventilatiepanelen, zilveren bevestigingsplaat en connectoren aan de onderkant.

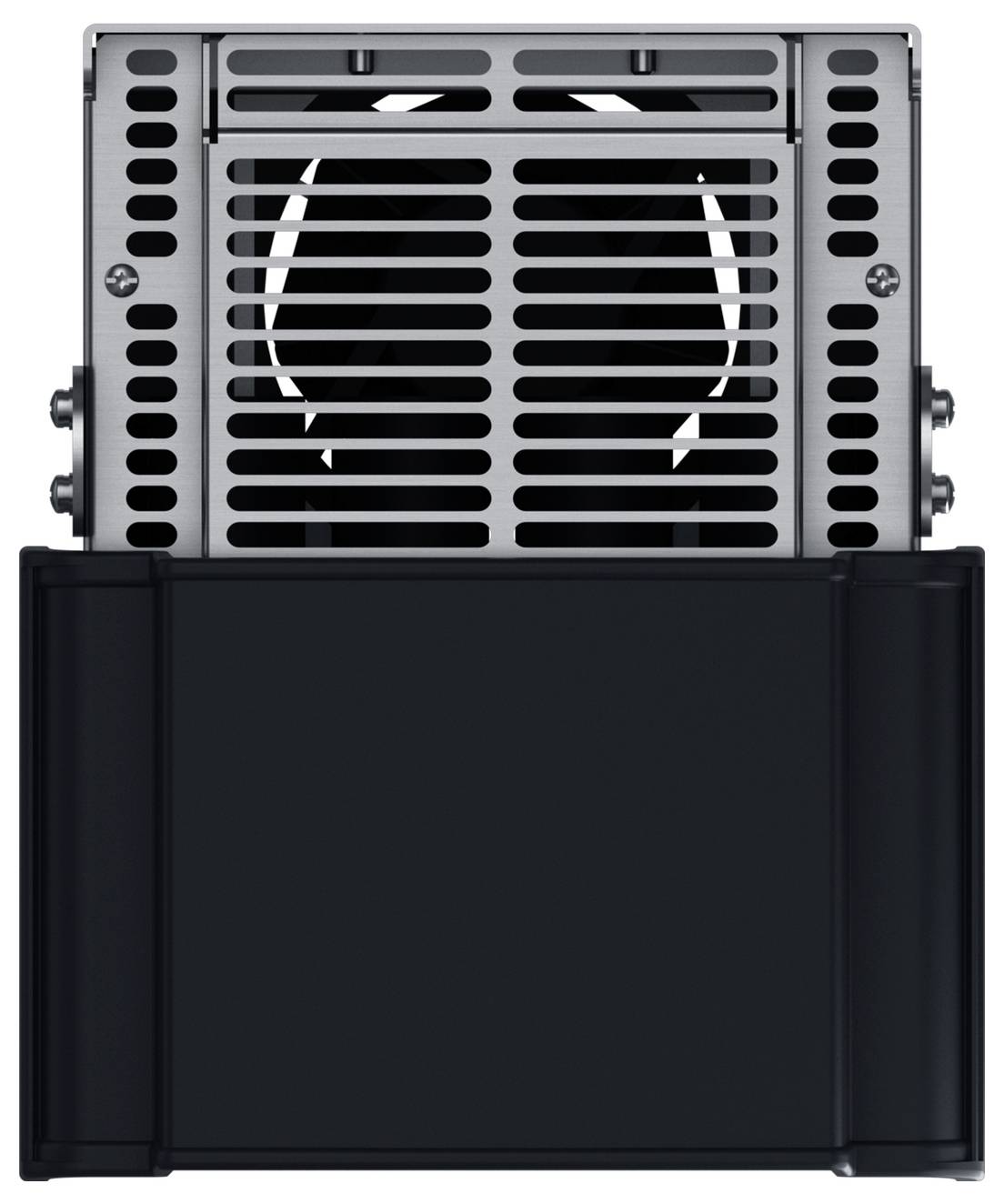

Industriële ventilatieventilator achter een metalen rooster gemonteerd boven een zwarte rechthoekige eenheid op een witte achtergrond.

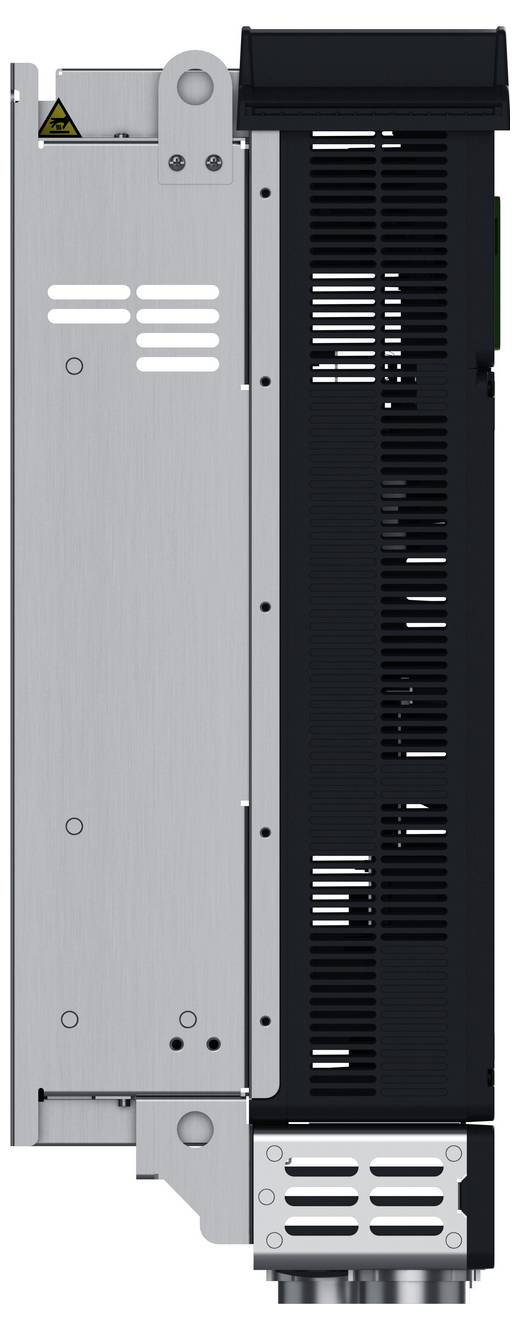

Industrieel elektrisch bedieningspaneel met zilveren en zwart metalen behuizing, geventileerde panelen, bevestigingsbeugel en waarschuwingssymbool in de linkerbovenhoek.

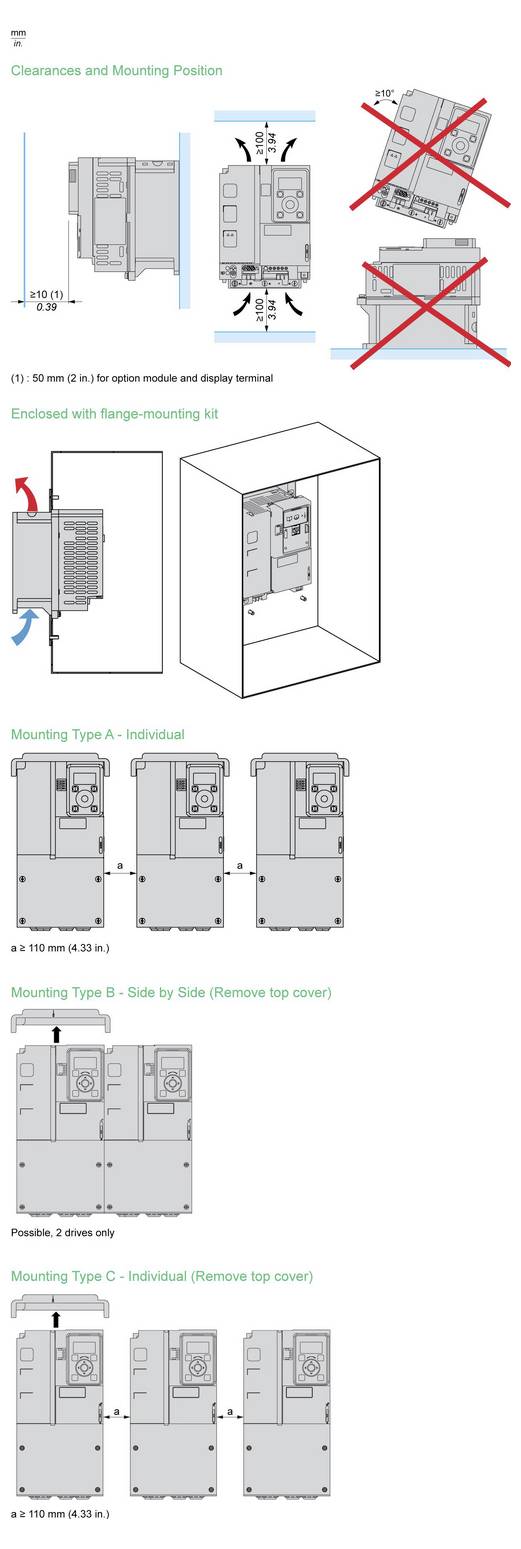

Technisch diagram met duidingen en montageposities voor een elektrisch schakelbord, met voor-, zij- en behuizingsinstallatieweergaven plus type A, B, en C montage-opties.

Twee elektrische schakelingen voor een ATmega-gebaseerd besturingblok: een driefasige voeding met lijnschakelaaar en een besturingblokschakeling met analoge en digitale ingang-/uitgangsverbindingen.

1/7

Datasheet (PDF)

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 4.139,67 / Stuk)

€ 4.139,67

excl. € 28,88

excl. btw

vrachttoeslag

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Netfrequentie 50/60 Hz
Netspanning: 380-480 V.

Soortnaam: Frequentieregelaar

Uitgangsvermogen (max.): 45 kW

Frequentie (max.): 500 Hz

Net: 3-fasig

Frequentiebereik: 500 Hz (max)

Diepte: 265 mm

Hoogte: 597 mm

Breedte: 210 mm

: IP21

Type: ATH630D45N4

Afm.: (b x h x d) 210 x 597 x 265 mm

Fabrikantnr.: ATH630D45N4

: 210 mm

: 597 mm

: 265 mm

: TRUE

: 8

: 0

: 3

: 2

: FALSE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: IP21

: TRUE

: FALSE

: FALSE

: 380-480 V

: 50/60 Hz

: FALSE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 500 Hz

: 45 kW

: 45 kW

: 10 %

: 5 %

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 480 V

: 88 A

: TRUE

Documenten en downloads

Datablad

Datablad 3820669 Schneider Electric Frequentieregelaar 45 kW 3-fasig

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3820669 Schneider Electric Frequentieregelaar 45 kW 3-fasig

Informatie

Repareerbaarheids-/duurzaamheids datasheet 3820669 Schneider Electric Frequentieregelaar 45 kW 3-fasig

Verklaring van Overeenstemming

Verklaring van Overeenstemming 3820669 Schneider Electric Frequentieregelaar 45 kW 3-fasig

Omschrijving

De Altivar HVAC ATH600-serie bestaat uit frequentieomvormers die zijn ontworpen voor HVAC-toepassingen in commerciële, gezondheids-, apparatuur- en datacenters voor de levering van asynchrone en synchrone motoren. Met de beschermingsklasse IP21/UL type 1 degree of protection, de ATH630 is suitable for control panel and wall mounting. IT Supplies 45kW/60PS voor motoren, voor normaal gebruik bij een nominale spanning van 380 tot 480 V. het is bestand tegen belasting van het milieu en het gebruik en voldoet aan de normen IEC 60721-3-3 klasse 3C3 en klasse 3S3. Het beschikt over gecoate printplaten. Gebruik zonder extra koeling bij temperaturen tot 60 °C. De geïntegreerde functies optimaliseren uw constructie, installatie en inbedrijfstelling, geïntegreerde EMC-filters, glasvezelfilters, gecertificeerde STO, gecertificeerde cyberveiligheid en de geschiktheid voor de koudemiddel A2L en A3. Veel HVAC-functies zijn geïntegreerd om automatiseringssystemen en toepassingsbeheer te vereenvoudigen (bijvoorbeeld compressoren, pompen en ventilatoren). De ATH600 beschikt over een native Modbus-, BACnet MS/TP seriële interface en BACnet/IP-connectiviteit met optionele communicatiemodule van het beschermingsklasse. De afmetingen zijn 226mm (breedte), 271mm (diepte), 691.4mm (hoogte) en zijn 28.7kg. De ATH600 is voor meer dan 20% van kunststof en het aluminium is ASI-gecertificeerd. Altivar HVAC ATH600 voldoet aan de eisen van HVAC-toepassingen en dekt pompen, ventilatoren en compressoren. Het voldoet aan de normen IEC/en 61800-5-1 en IEC/en 61800-3, IEC 61000-3-12 en beschikt over de certificeringen UL, cUL, UKCA, RCM, EAC, KCC en ATEX. Montage-accessoires zoals flensmontagesets en externe opties (motorsmoorkleppen, extra EMC-filters, passieve filters) zijn verkrijgbaar voor Altivar HVAC ATH600 frequentieomvormers, afhankelijk van het nominale vermogen van de frequentieomvormer. De verpakking is gemaakt van gerecycled karton en bevat geen wegwerpplastic. Het is bedoeld voor montage in verticale positie (+/- 10°) op een plaat en beschikt over 4 bevestigingsgaten. De ATH600 biedt een geoptimaliseerd ontwerp voor compacte oplossingen, snelle ingebruikname en energiebesparing door een zeer efficiënte motorregeling en energiemeting. Altivar HVAC ATH600 optimaliseert de prestaties, verhoogt de betrouwbaarheid en garandeert de toekomst.
