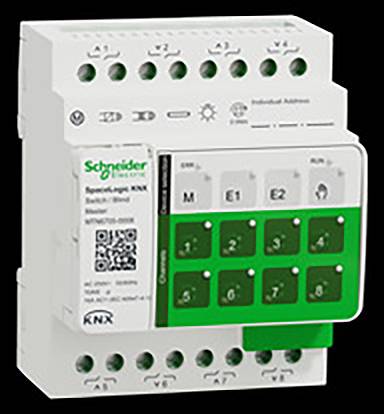

Schneider Electric KNX MTN6705-0008 Jaloezieactor MTN6705-0008

Combi schakeljaloezieactor 8-voudig, 16 A, REG, SpaceLogic KNX schakeljaloezie, 8-voudige master master 8 schakeluitgangen 4 jaloezieuitgangen: De functie van de jaloezie of schakelkanalen is vrij configureerbaar. Alle jaloezie-schakeluitgangen kunnen handmatig met een toets worden bediend. Met geïntegreerde buskoppeling. Voor montage op DIN-rails TH35 conform en 60715. De bus wordt via een busaansluitklem aangesloten, een datarail is niet nodig. Uitbreiding door SpaceLogic KNX-uitbreidingen MTN6805-0008 mogelijk. De master stuurt de uitbreidingen, de voeding en de communicatie met de bus aan. Het aantal kanalen kan door de kabel en de gereedschapsloze aansluiting van SpaceLogic KNX schakel jaloezie-uitbreidingsset worden verhoogd. Er kunnen maximaal 2 uitbreidingen op de master worden aangesloten, zodat maximaal 24 lasten kunnen worden geschakeld of 12 jaloezieaandrijvingen kunnen worden aangestuurd. Voedingsspanning via de master: master-bus, ca. 6,5 mA (master master), ca. 9 mA (master + master uitbreiding), ca. 12,5 mA (master + master + 2 uitbreidingen). Voor het uitbreiden van de KNX-installatie door SpaceLogic KNX-uitbreidingen (MTN6805-0008) is geen verdere ETS-toepassing of -toepassing nodig Ingreep in de KNX-topologie. Algemene KNX-softwarefuncties: Energiebesparing, apparaatbeveiliging, apparaatstatus, handmatige werking, PIN-code voor firmware-update. Elk kanaal kan in de parametrisering een willekeurige naam worden gegeven om de toewijzing van de groepadressen te vereenvoudigen. Functies van de jaloezie-/rolluikactor: -Looptijd -leeglooptijd -stapinterval -blokkeerfunctie -bewegingsbereikgrenzen -weeralarm -8-bits positionering voor hoogte en lamellen -16 scènes, status en terugmeldfunctie per kanaal. Functies van de schakelactor:-bedrijf als NC/NO-contact - programmeerbaar gedrag voor download -vertragingsfuncties voor elk kanaal - traplichttijdfunctie met/zonder handmatige UIT-functie. Uitschakelwaarschuwing voor traptijdfunctie -16 scènes per kanaal, centrale functie, blokkeerfunctie, koppeling of geforceerde geleiding, terugmeldfunctie voor elk kanaal. Nominale spanning: AC 250 V, 50-60 Hz. Nominale stroom: 16 A AC-1, IEC 60947-4-1 / 10 A, IEC 60669-2-5For elk jaloezie-laadkanaal: -Motorbelasting 1000 VAFdeur elke schakeluitgang nominale belasting: -Gloeilampen: 2300 W. halogeenlampen: 2300 W-LED: 200 W -capacitieve belasting: 10 AX, max. 140 'F -inductieve belasting: 10 A, cos? 0,6Relaisgegevens - inschakelstroomstoot: Max. 800 A/200 's, max. 165 A/20 ms. Apparaatbreedte: 4 te(72 mm) accessoires: SpaceLogic KNX-schakelaar/jaloezie-uitbreiding MTN6805-0008. Ga naar de inhoud: Met busaansluitklem.
