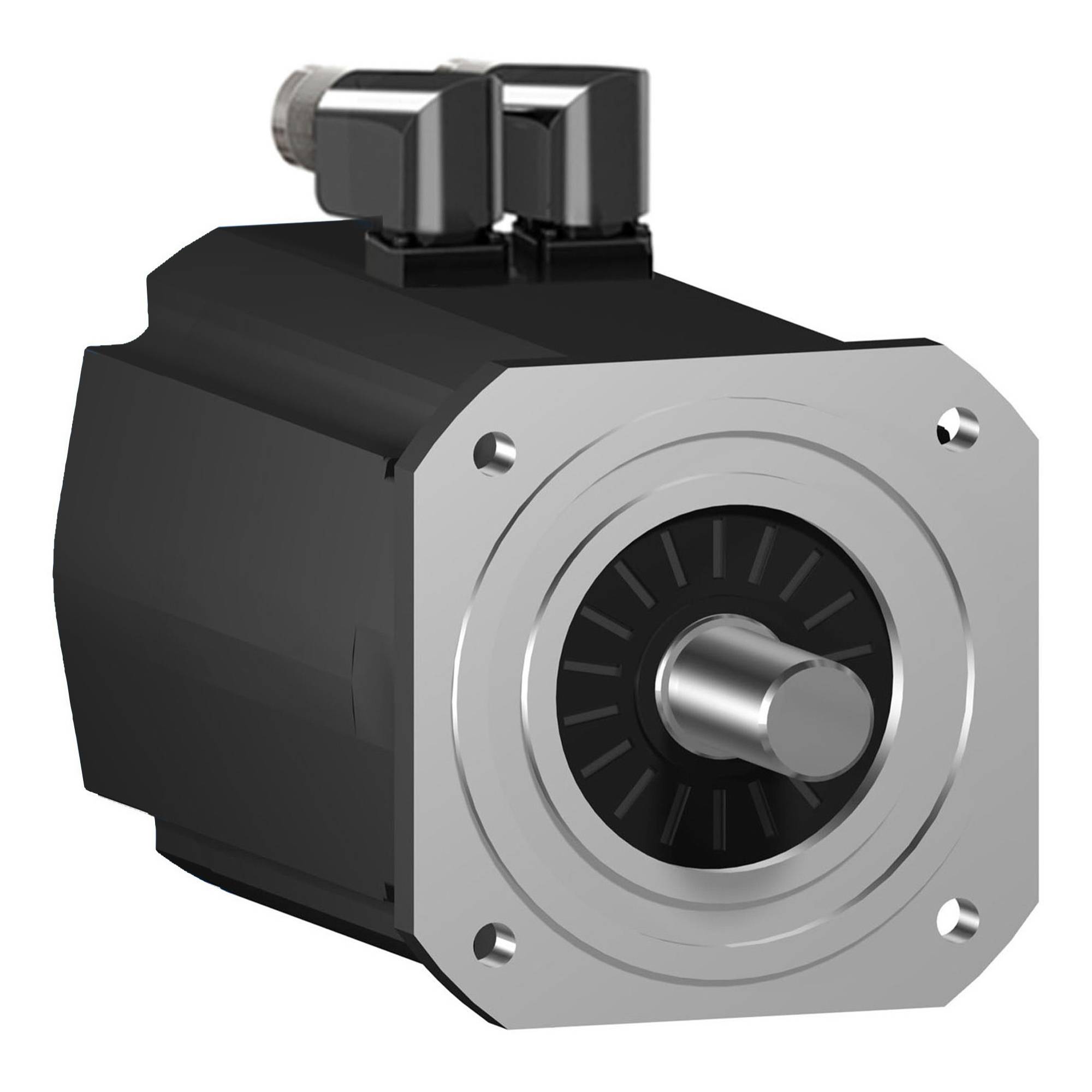

Schneider Electric Servomotor SH32053P02F2100 SH32053P02F2100 94.4 Nm As-diameter: 38 mm

Lexium SH3 servomotor. Deze SH3-serie van AC-servomotoren heeft een laag rotortraagheidsmoment, dat een hoge acceleratie voor dynamisch gebruik mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een nominaal permanent koppel van 94,4 Nm en bereikt een maximaal koppel van 330 Nm. Het nominale toerental bedraagt afhankelijk van de voedingsspanning tot 2400 omw/min. Er ontstaat een spanningsafhankelijk nominaal vermogen tot 10,1 kW. De ingebouwde encoder is als multiturn met 128 perioden/omwenteling (128x1024x4096) als SinCos Hiperface uitgevoerd. De elektrische aansluiting vindt plaats via connector M40 + M23, 90° haaks en draaibaar. Voor de bevestiging bedraagt de motorflens 205 mm. De aandrijfas heeft een diameter van 38 mm. Het asuiteinde is glad en voldoet aan beschermingsklasse IP65. De motorbehuizing voldoet aan beschermingsklasse IP65. Een houdrem is geïntegreerd. Voor het gebruik van de synchroonmotor adviseren de servoversterkers van de lexium-serie Lexium 52 & lexium 62.

De teksten voor dit artikel zijn automatisch vertaald.
