Name: Siemens 3NP11341BC20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)
Brand: Siemens
SKU: 2864067
Availability: BackOrder

Een grijze elektronische component, waarschijnlijk een schakelkast, met meerdere aansluitingen en het opschrift 'Siemens'.

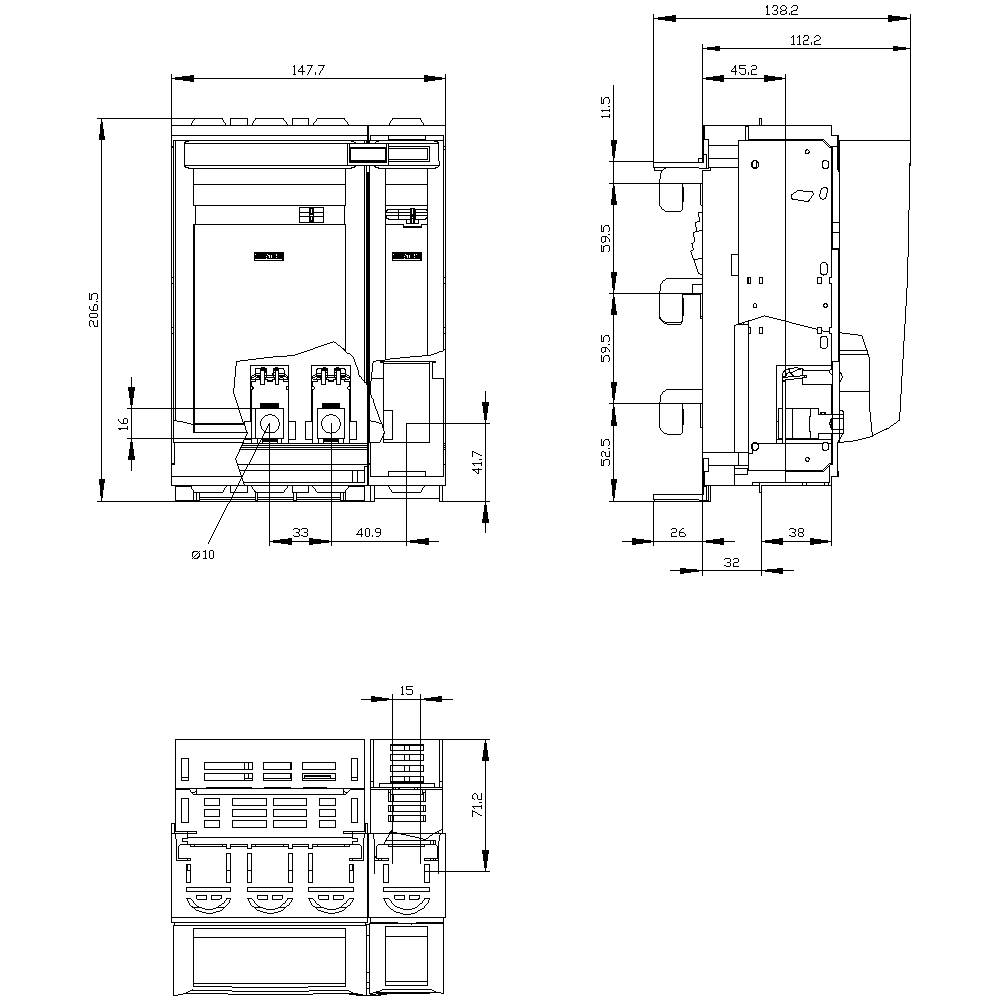

Technische tekening van een elektrisch schakelaar- of bedieningspaneel met vooraanzicht, zijaanzicht en bovenaanzicht. Maatvoeringen in millimeters. Constructiedetails en componenten weergegeven.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

160 A

Uitvoering

Afdekvlak 32/70 mm

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Set(s)

Totaal (€ 144,62 / Stuk)

€ 144,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van het bedieningselement: Dekselgreep
Uitvoering van de verzamelrail: Verzamelraildikte 5 of 10 mm
Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 10 Nm
Type apparaat: Voor verzamelrailsysteem 8US 60 mm
Afmetingen scheidingslip: 00 en 000
Wijze van bevestiging: busbar
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: horizontaal en verticaal
Mechanische levensduur (schakelcycli) / typisch: 2000
Positie / van het bedieningselement: Voor
Productuitrusting / vergrendeling: Ja
Producteigenschap / verzegelbaar: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Uitbreiding van het product / optioneel / fasestoringsbewaking: Ja
Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
Veiligheidsklasse IP IP40
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
Beschermingsklasse IP / open: IP20
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
Vermogensverlies / maximaal: 56 W.
Verontreinigingsgraad: 3
Isolatiespanning: 690 V
Hartafstand rail: 60 mm
Breedte van de stroomverzamelrail / minimaal: 12 mm
Breedte van de stroomverzamelrail / maximaal: 30 mm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 70 mmm/m
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / minimaal: 6 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / maximaal: 50 mmm/m
Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 9 x 12 mm

Uitvoering: Afdekvlak 32/70 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 00

Aantal polen: 4

Conform RoHS: Ja

Afm.: (b x h x d) 147.6 x 206.2 x 137.5 mm

Inhoud: 1 stuk(s)

Nominale stroom: 160 A

Nominale stroom (afgerond): 160 A

Nominale spanning: 690 V/AC
440 V/DC

Breedte: 147.6 mm

Hoogte: 206.2 mm

Diepte: 137.5 mm

UKCA: Ja
