Name: Siemens 3NP11441DA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)
Brand: Siemens
SKU: 2864080
Availability: BackOrder

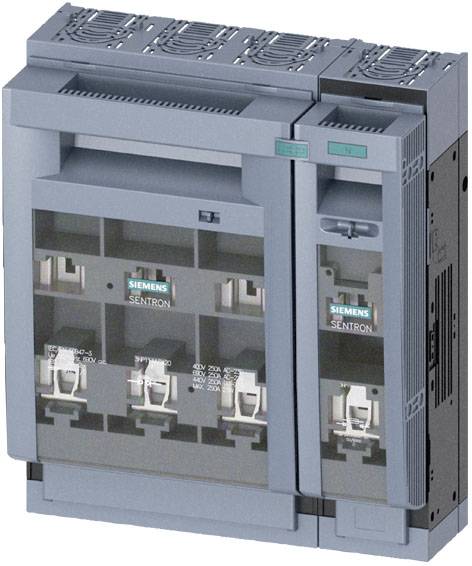

Industriële vermogensschakelaar van Siemens met een grijs behuizing, geschikt voor hoge spanningen.

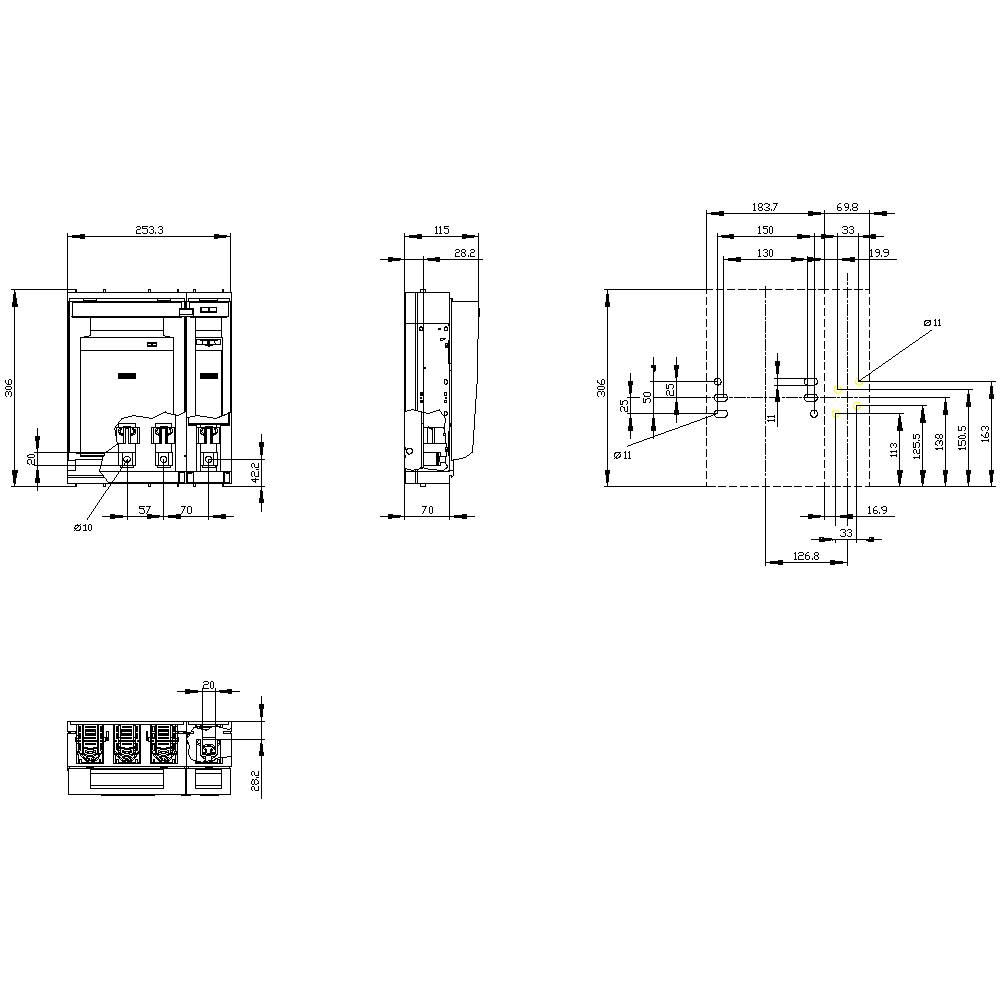

Technische tekening van een elektrische schakelaar met gedetailleerde afmetingen in millimeters, vooraanzicht en zijaanzicht, evenals aansluitposities.

1/2

Afbeelding vergelijkbaar

Soortnaam

Lastscheidingsschakelaar voor zekering

Afmeting zekering

Aantal polen

Nominale stroom (afgerond)

250 A

Uitvoering

Afdekvlak 70 mm

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Set(s)

Totaal (€ 276,86 / Stuk)

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van de elektrische aansluiting / voor het hoofdstroomcircuit: Frameklem
Uitvoering van het bedieningselement: Dekselgreep
Aanhaalmoment / bij schroefaansluiting / minimaal: 10 Nm
Aanhaalmoment / bij schroefaansluiting / maximaal: 10 Nm
Type apparaat: Voor opbouw en inbouw op montageplaat
Grootte van de scheidingslip: 1 en 0
Bevestigingswijze: vloermontage;
Geschikt voor gebruik / lastscheidingsschakelaar: Ja
Geschikt voor gebruik / veiligheidsschakelaar: Ja
Geschikt voor gebruik / onderhouds-/reparatieschakelaar: Ja
Inbouwpositie: horizontaal en verticaal
Mechanische levensduur (schakelcycli) / typisch 1600
Positie / van het bedieningselement: Voor
Productuitrusting / vergrendeling: Ja
Producteigenschap / verzegelbaar: Ja
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / optioneel / afsluitbaarheid: Ja
Uitbreiding van het product / optioneel / bewaking van de zekering: Ja
Uitbreiding van het product / optioneel / fasestoringsbewaking: Ja
Uitbreiding van het product / optioneel / overspanningsbeveiliging: Ja
Veiligheidsklasse IP IP40
Beschermingsklasse IP / bij gesloten schakelaar / met afdekking of kabelschoenafdekking: IP40
Beschermingsklasse IP / bij gesloten schakelaar / zonder afdekking of kabelschoenafdekking: IP30
Beschermingsklasse IP / open: IP20
Bestand tegen spanningspieken tot 8 kV
Omgevingstemperatuur / tijdens bedrijf / minimaal: -25 °C
Omgevingstemperatuur / tijdens bedrijf / maximaal: 55 °C.
Vermogensverlies / maximaal: 101 W.
Verontreinigingsgraad: 3
Isolatiespanning: 690 V
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meeraderig / minimaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / meerdraads / maximaal: 185 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / minimaal 70 mmm/m
Afsluitbare kabeldoorsnede / voor hoofdcontacten / eendraads of meerdraads / maximaal: 185 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / minimaal: 70 mmm
Afsluitbare kabeldoorsnede / voor hoofdcontacten / fijndradig / met adereindbewerking / maximaal: 120 mmm
Soort aansluitbare kabeldiameters / de gelameerde geleider / maximaal: 20 x 10 mm

Uitvoering: Afdekvlak 70 mm

Soortnaam: Lastscheidingsschakelaar voor zekering

Afmeting zekering: 1

Aantal polen: 4

Conform RoHS: Ja

Afm.: (b x h x d) 253.7 x 306 x 116 mm

Inhoud: 1 stuk(s)

Nominale stroom: 250 A

Nominale stroom (afgerond): 250 A

Nominale spanning: 690 V/AC
440 V/DC

Breedte: 253.7 mm

Hoogte: 306 mm

Diepte: 116 mm

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aantal polen

Siemens 3NC1091 Lastscheidingsschakelaar voor zekering 32 A 690 V/AC, 800 V/DC 12 stuk(s)

Artikelnummer:2262479

Leverbaar ma. 12 okt.

2 Set(s)Conrad Electronic

32 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Siemens 3NJ41013BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 0 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862199

Leverbaar vr. 16 okt.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

Siemens 3NJ41033CF02 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862200

Leverbaar vr. 30 okt.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 528,10^*

Siemens 3NJ41033CF12 Lastscheidingsschakelaar voor zekering Afmeting zekering : 00 160 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862201

Leverbaar vr. 30 okt.

Conrad Electronic

160 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 585,95^*

Siemens 3NJ41213BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862202

Leverbaar vr. 16 okt.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 238,84^*

Siemens 3NJ41233BT01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862203

Leverbaar vr. 16 okt.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 268,60^*

Siemens 3NJ41233CF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862204

Leverbaar vr. 16 okt.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 673,55^*

Siemens 3NJ41233CF11 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862205

Leverbaar vr. 30 okt.

Conrad Electronic

250 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 657,02^*

Siemens 3NJ41333BF01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 2 400 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862206

Leverbaar vr. 16 okt.

Conrad Electronic

400 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 247,11^*

Siemens 3NJ41333BT01 Lastscheidingsschakelaar voor zekering Afmeting zekering : 2 400 A 690 V/AC, 440 V/DC 1 stuk(s)

Artikelnummer:2862207

Leverbaar vr. 16 okt.

Conrad Electronic

400 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 276,86^*

Documenten en downloads

Datablad

Datablad 2864080 Siemens 3NP11441DA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864080 Siemens 3NP11441DA20 Lastscheidingsschakelaar voor zekering Afmeting zekering : 1 250 A 690 V/AC, 440 V/DC 1 stuk(s)

Omschrijving

SENTRON, zekeringlastscheidingsschakelaar 3NP1, 4-polig, NH1, 250 A, voor opbouw en inbouw op montageplaat, frameklem, afdekvlak 70 mm
