Name: Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom
Brand: Siemens
SKU: 1744662
Availability: BackOrder

Een schakelkastmodule met een grijze besturingseenheid en meerdere aansluitkabels. Geschikt voor elektrische besturingstaken.

Een geopende schakelkast met technische componenten links. Rechts een machine zichtbaar achter een regenachtig raam.

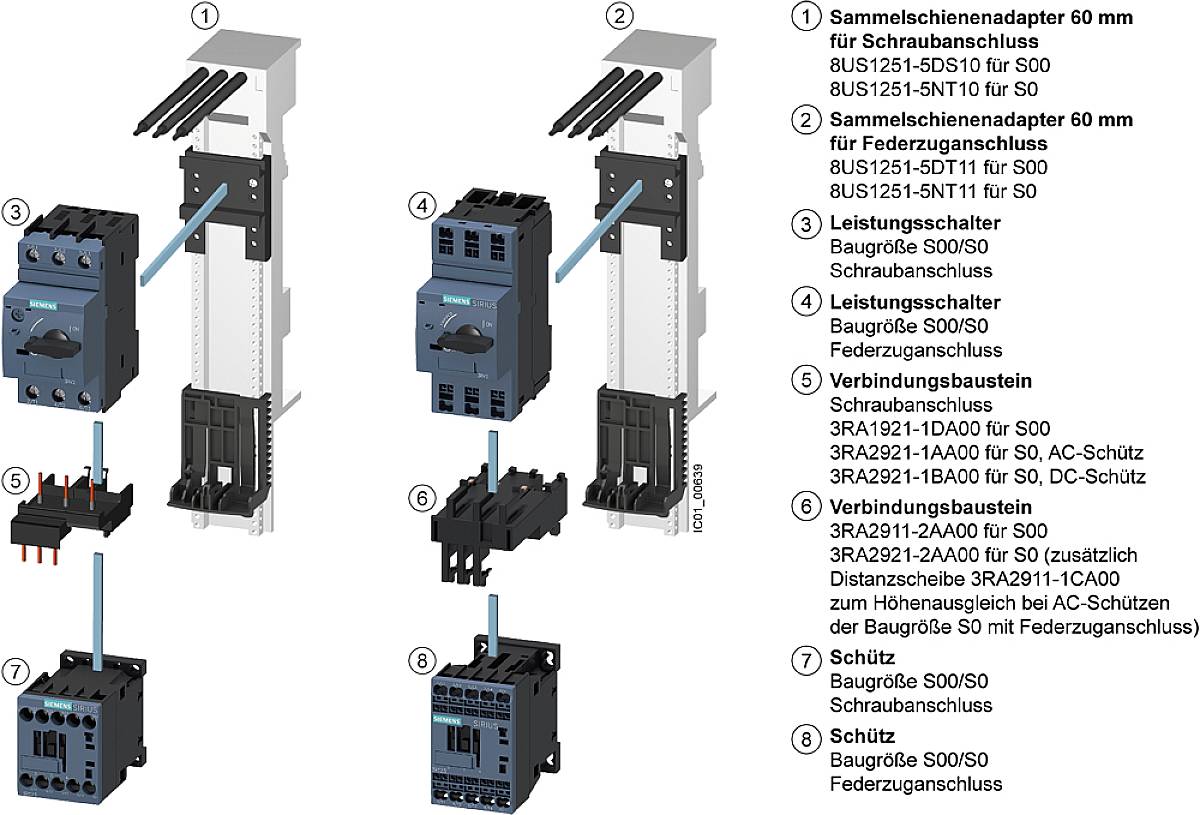

'Diagram van een elektrisch schaakbord met verzamelrailAdapter, vermogensschakelaar, verbindingsmodules en contactgever.'

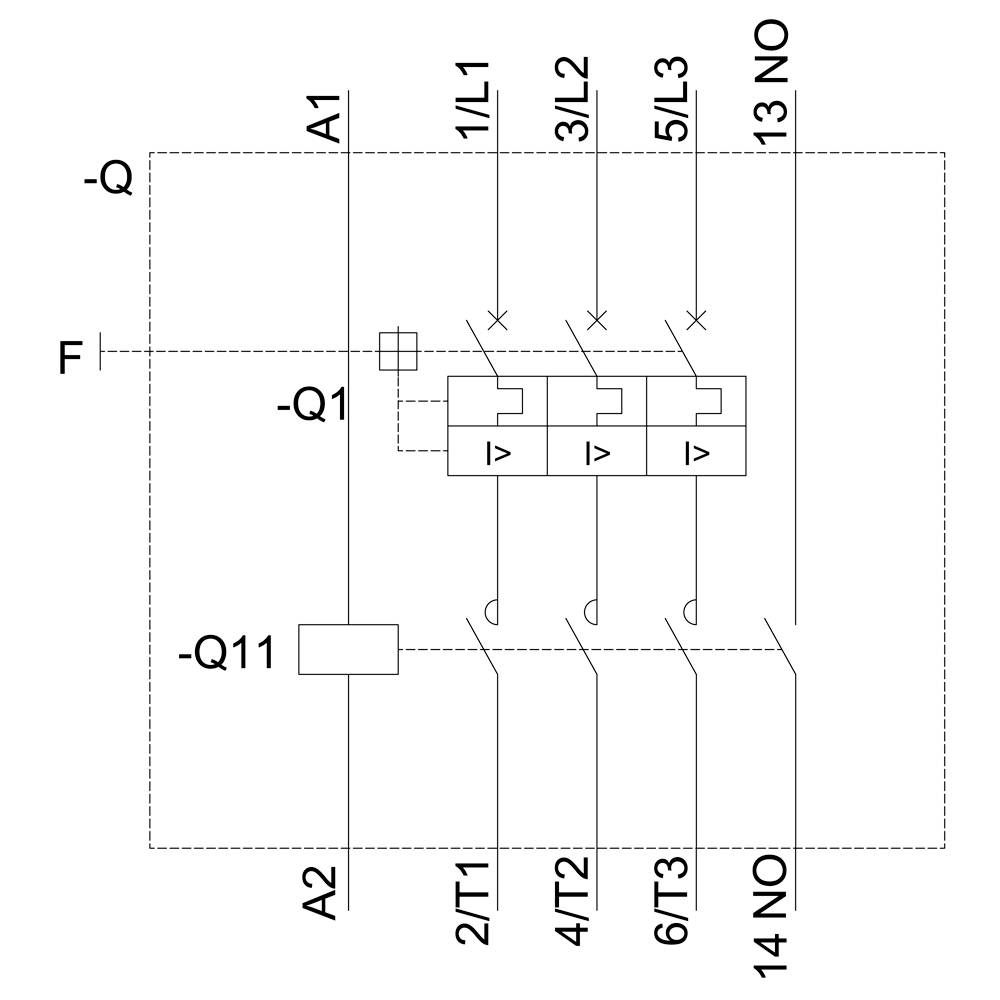

Principeschema van een driefasig schakelrelais met spoelspanning op A1 en A2. Aansluitingen naar 1/L1, 3/L2, 5/L3 en 2/T1, 4/T2, 6/T3.

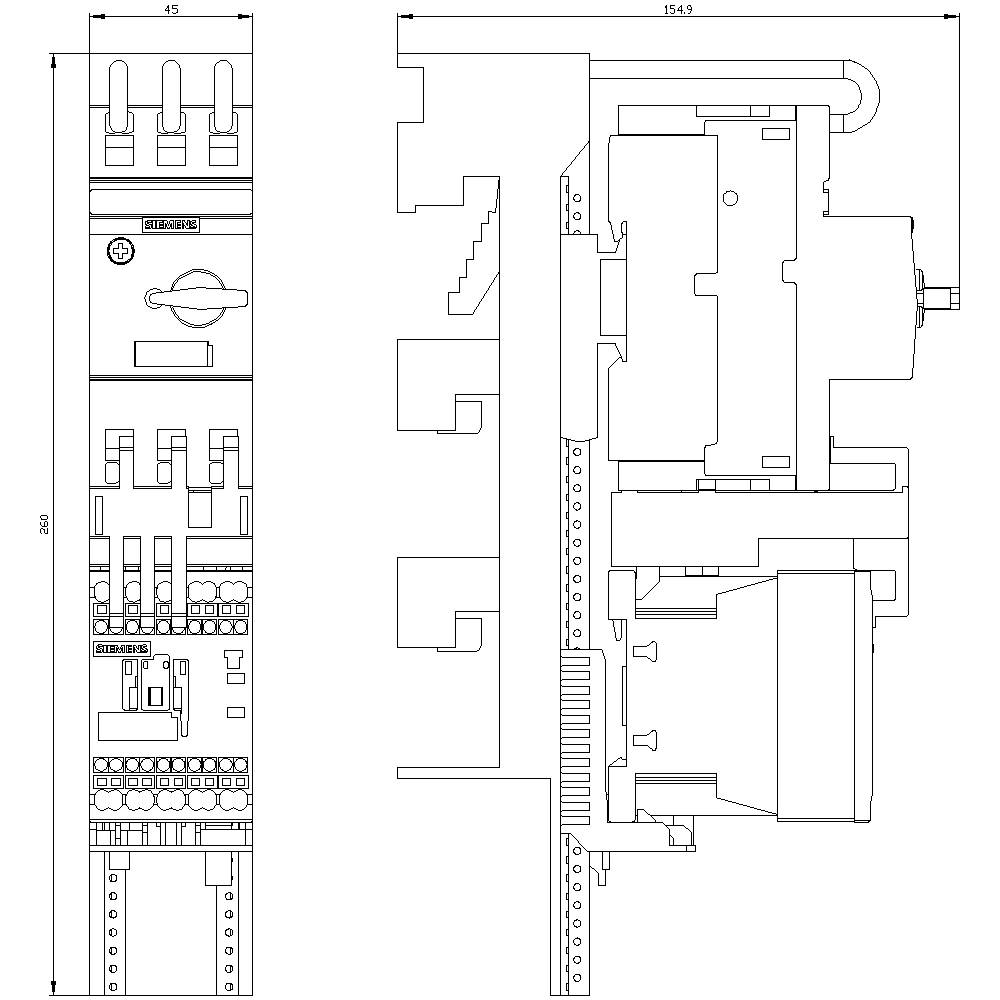

Technische tekening van een elektrisch schakelbord met meerdere schakelaars en zekeringen. Bovenaanzicht en zijaanzicht weergegeven.

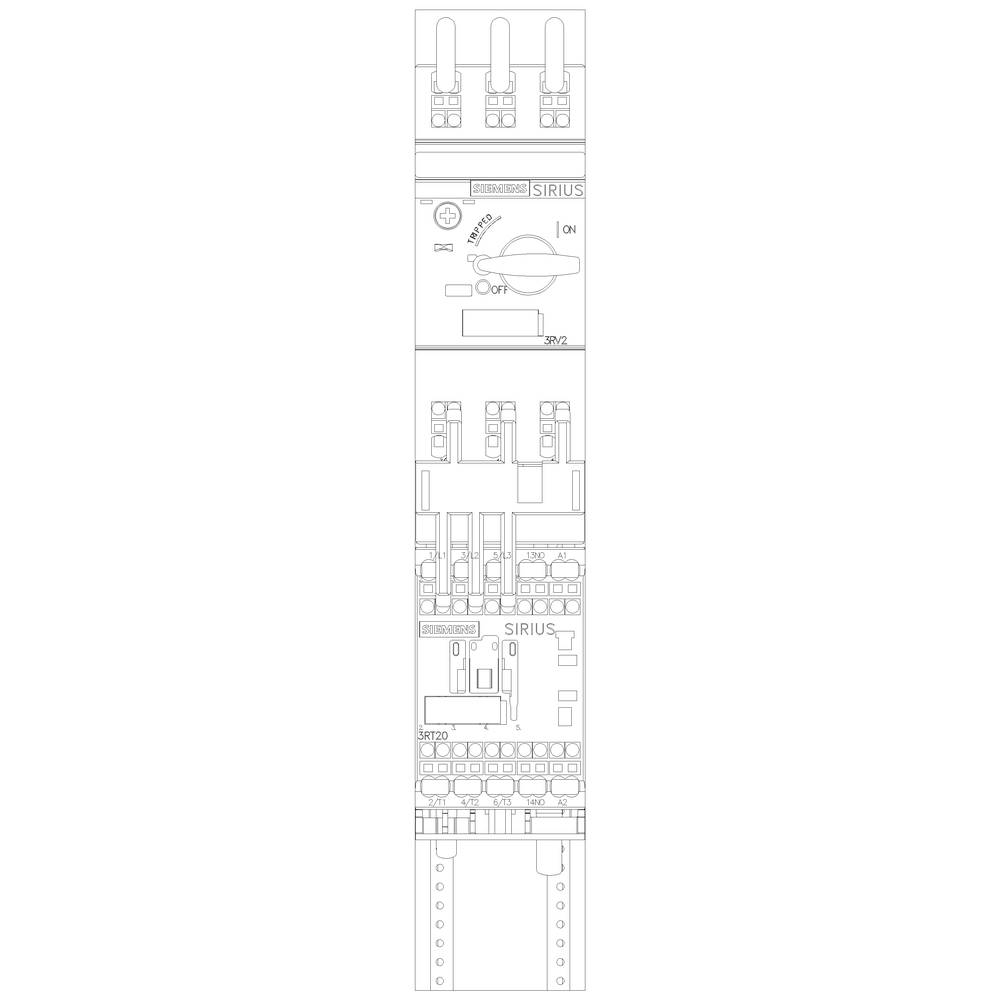

Een technische tekening van een elektrische schakeling met een schakelaar en meerdere zekeringselementen. Gelabeld met 'SIRIUS'.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 219,01 / Stuk)

€ 219,01

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, direct starters, S00, 9-12,5A, AC 230 V, 50/60 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 11.5 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 690 V

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 11.5 A

Motorvermogen bij 400 V: 5.5 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA21101KH171AP0

Nominale stroom: 11.5 A

Nominale stroom (afgerond): 11.5 A

Type: 3RA2110-1KH17-1AP0

Motorvermogen bij 230 V/400 V: 5.5 kW

Afm.: (b x h x d) 45 x 260 x 155 mm

Aansluiting: Trekveeraansluiting

Breedte: 45 mm

Hoogte: 260 mm

Diepte: 155 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 45

: 260 mm

: 155 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V/400 V

Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1744662

Leverbaar di. 20 okt.

Conrad Electronic

Dit product

11.5 A

5.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

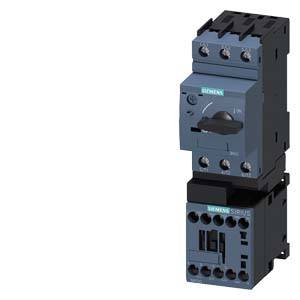

Siemens 3RA2110-1FA15-1AP0 3RA21101FA151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1744634

Leverbaar di. 20 okt.

Conrad Electronic

3.6 A

1.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Siemens 3RA2110-1FD15-1AP0 3RA21101FD151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1699349

Leverbaar di. 20 okt.

Conrad Electronic

3.6 A

1.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 194,21^*

Siemens 3RA2110-1FE15-1AP0 3RA21101FE151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1704778

Leverbaar di. 20 okt.

Conrad Electronic

3.6 A

1.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Siemens 3RA2110-1FH15-1AP0 3RA21101FH151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 1.5 kW 690 V Nominale stroom 3.6 A

Artikelnummer:1748465

Leverbaar di. 20 okt.

Conrad Electronic

3.6 A

1.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2110-1GA15-1AP0 3RA21101GA151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1704779

Leverbaar di. 20 okt.

Conrad Electronic

4.9 A

2.2 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Siemens 3RA2110-1GD15-1AP0 3RA21101GD151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1704781

Leverbaar di. 20 okt.

Conrad Electronic

4.9 A

2.2 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 194,21^*

Siemens 3RA2110-1GE15-1AP0 3RA21101GE151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1749266

Leverbaar di. 20 okt.

Conrad Electronic

4.9 A

2.2 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

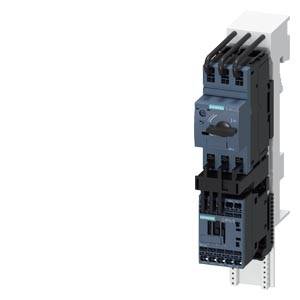

Siemens 3RA2110-1GH15-1AP0 3RA21101GH151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 2.2 kW 690 V Nominale stroom 4.9 A

Artikelnummer:1744638

Leverbaar di. 20 okt.

Conrad Electronic

4.9 A

2.2 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 Aftakking voor apparaat Motorvermogen bij 400 V 3 kW 690 V Nominale stroom 6.5 A

Artikelnummer:1699350

Leverbaar di. 20 okt.

Conrad Electronic

6.5 A

3 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Documenten en downloads

Datablad

Datablad 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744662 Siemens 3RA2110-1KH17-1AP0 3RA21101KH171AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom

Omschrijving

Consumer-aftakking zonder beveiliging, directe start AC 400 V, maat S00 9,00...12,5 A AC 230 V veerverbinding voor 60 mm verzamelrailsystemen kaart 1, IQ = 150 kA 1S (contactor) directe starter SIRIUS 3RA21 voor het beschermen en starten van motoren.
De direct-starter 3RA21 is een geteste en in de fabriek voorgemonteerde combinatie van een stroomonderbreker 3RV2 en een schakelaar 3RT2 die al kant-en-klaar zijn aangesloten en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rails, schroefbevestiging en montage op 60mm-verzamelrails aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA21 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
