Name: Siemens 3RA2210-0HH15-2AP0 3RA22100HH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.18 kW 690 V Nominale stroo
Brand: Siemens
SKU: 1743207
Availability: BackOrder

Een beschermingsmodule op een DIN-rail in een elektrische schakelkast. Hoofdfunctie is het schakelen van elektrische belastingen.

Een geopende schakelkast links toont elektronische componenten. Rechts daarvan is, door een regennat raam, een industriële machine wazig zichtbaar.

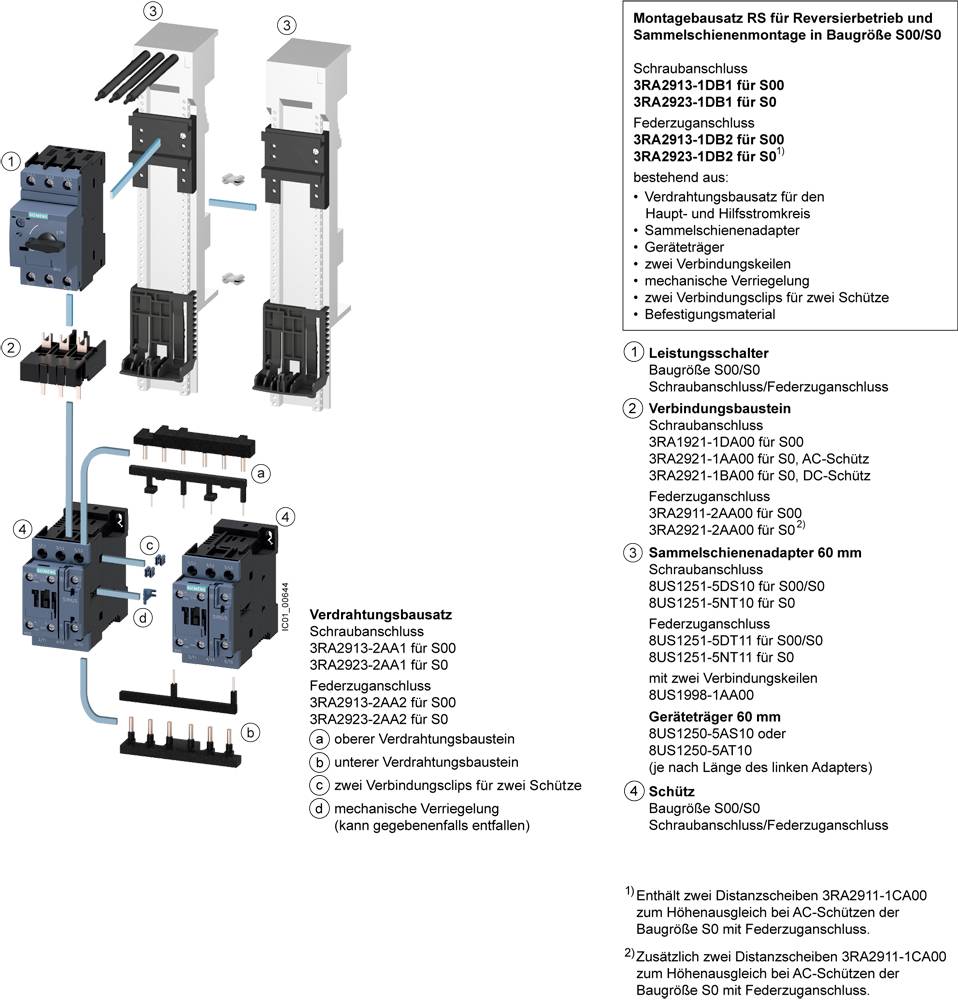

Montagesatz RS-diagram toont componenten voor revisiedienst en railsystemen. Bevat schakelaars, schroefaansluitmodules en bekabelingsassemblages.

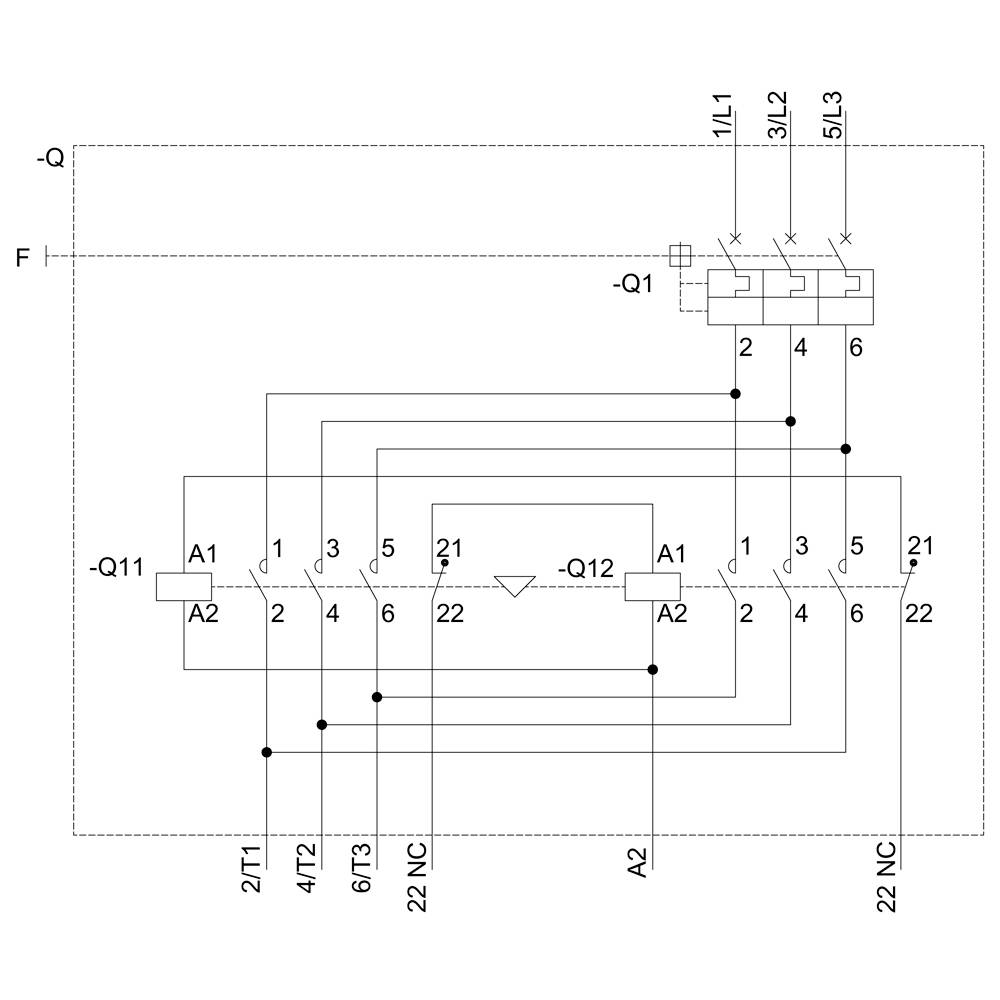

Schakelschema van een motor met schakelaarbesturing. Hoofdcomponenten: schakelaar Q1, spoelen A1 en A2, drukknoppen T1-T3. Verbindingen tussen elementen zijn genummerd.

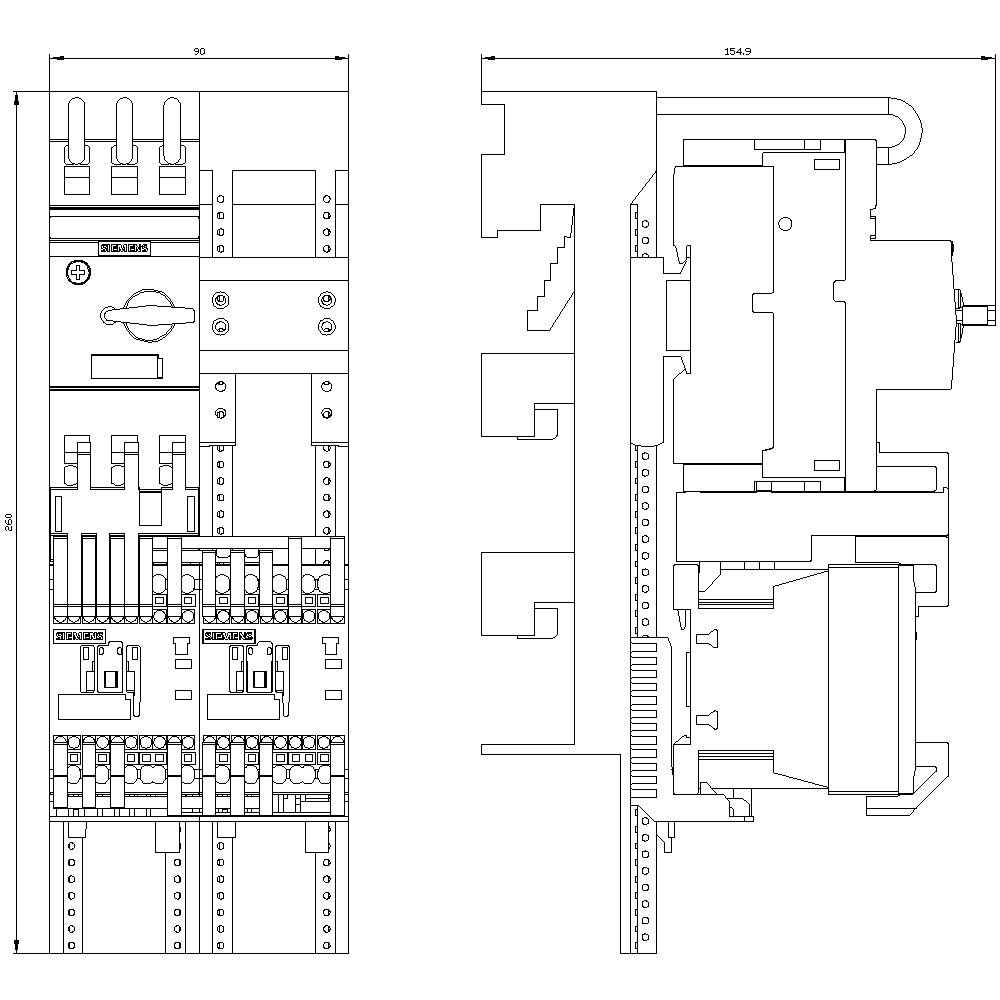

'Technische tekening van een elektrisch schakelschema met schakelaars, zekeringen en mechanische componenten, inclusief maatvoering.'

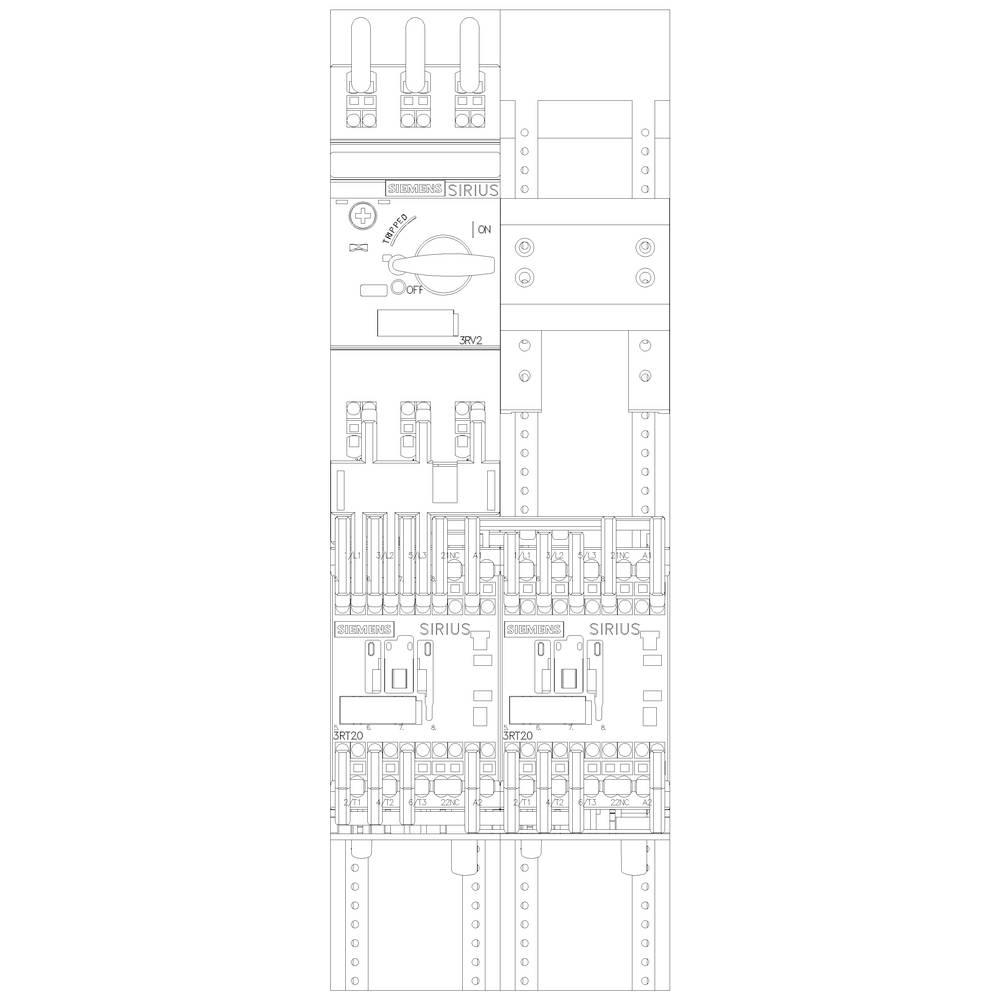

Lijntekening van een schakelschema met verschillende elektrische componenten, waaronder schakelaars en zekeringen, weergegeven in een verticale opstelling.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 280,17 / Stuk)

€ 280,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S00, 0,55-0,8A, AC 230 V, 50/60 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 0.6 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 690 V

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 0.6 A

Motorvermogen bij 400 V: 0.18 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA22100HH152AP0

Nominale stroom: 0.6 A

Nominale stroom (afgerond): 600 mA

Type: 3RA2210-0HH15-2AP0

Motorvermogen bij 230 V/400 V: 0.18 kW

Afm.: (b x h x d) 90 x 260 x 155 mm

Aansluiting: Trekveeraansluiting

Breedte: 90 mm

Hoogte: 260 mm

Diepte: 155 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.18 kW

: 1

: 0.8 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 0.8 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V/400 V

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742191

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742193

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742194

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1748486

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742197

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742199

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742201

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742203

Leverbaar di. 20 okt.

Conrad Electronic

200 mA

0.06 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.09 kW 690 V Nominale stroom 0.3 A

Artikelnummer:1742205

Leverbaar di. 20 okt.

Conrad Electronic

300 mA

0.09 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

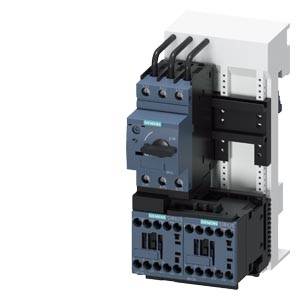

Siemens 3RA2210-0DD15-2AP0 3RA22100DD152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.09 kW 690 V Nominale stroom 0.3 A

Artikelnummer:1742207

Leverbaar di. 20 okt.

Conrad Electronic

300 mA

0.09 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 271,90^*

Documenten en downloads

Datablad

Datablad 1743207 Siemens 3RA2210-0HH15-2AP0 3RA22100HH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.18 kW 690 V Nominale stroo

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743207 Siemens 3RA2210-0HH15-2AP0 3RA22100HH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.18 kW 690 V Nominale stroo

Omschrijving

Consumentenaftakking zonder beveiliging, omkeermodus AC 400 V, maat S00 0,55...0,80 A AC 230 V veerverbinding voor 60 mm verzamelrailsystemen (voldoet ook aan kaarttype 1) kaarttype 2, IQ = 150 kA 1Ö (contactor) keerkoppeling SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
