Name: Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroo
Brand: Siemens
SKU: 1743225
Availability: InStock

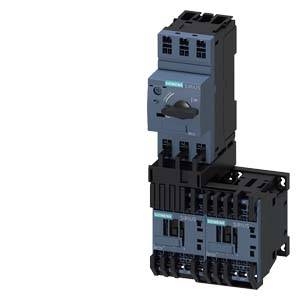

'Siemens Sirius' motorstartercombinatie bestaande uit een vermogensschakelaar bovenaan en twee contactoren daaronder, voor industriële toepassingen.

Technische installaties in een schakelkast, naast een raam waarlangs het van binnen regent, en buiten ziet men een onscherpe industriële machine.

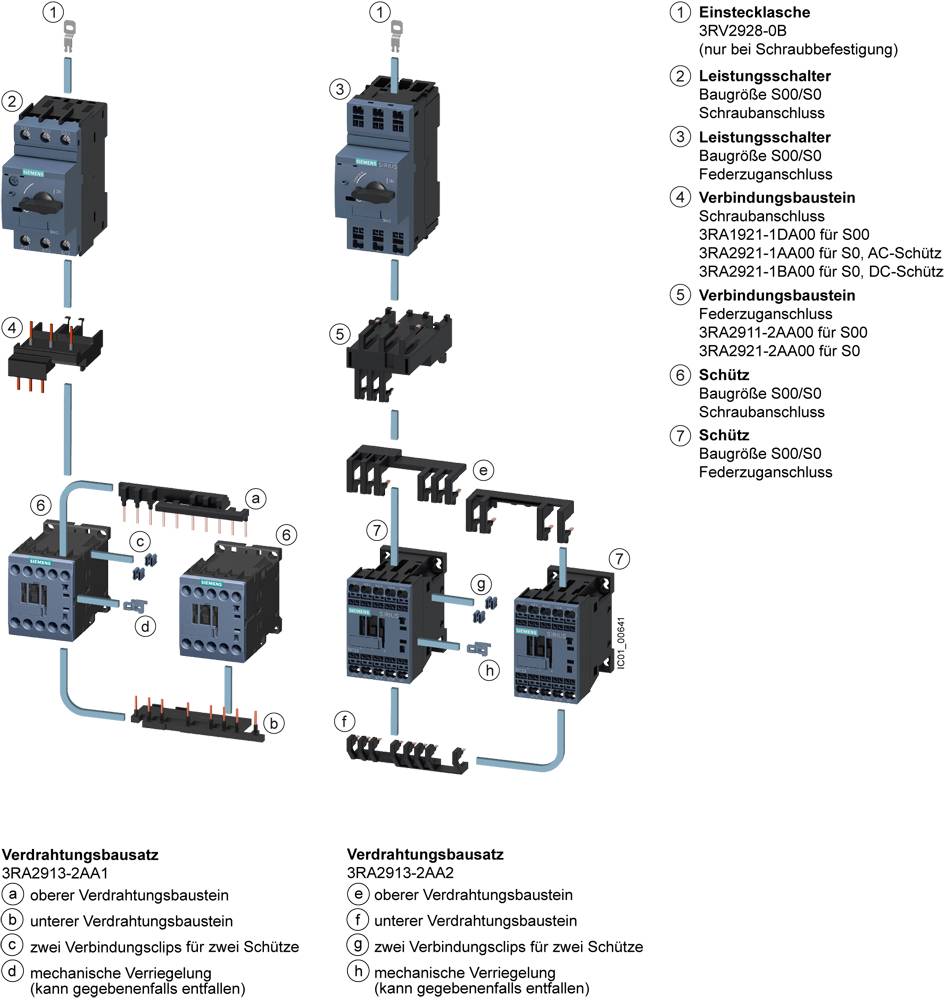

'Bekabelingsset' toont twee bedradingsconfiguraties voor schakelaars, met verbindingscomponenten, schroefaansluiting en specifieke onderdeelnummers.

'Pneumatische schakeling: Startknop, schakelaars en cilinder verbonden. Volgorde: T1 start, cilinder rijdt uit, vervolgens in.'

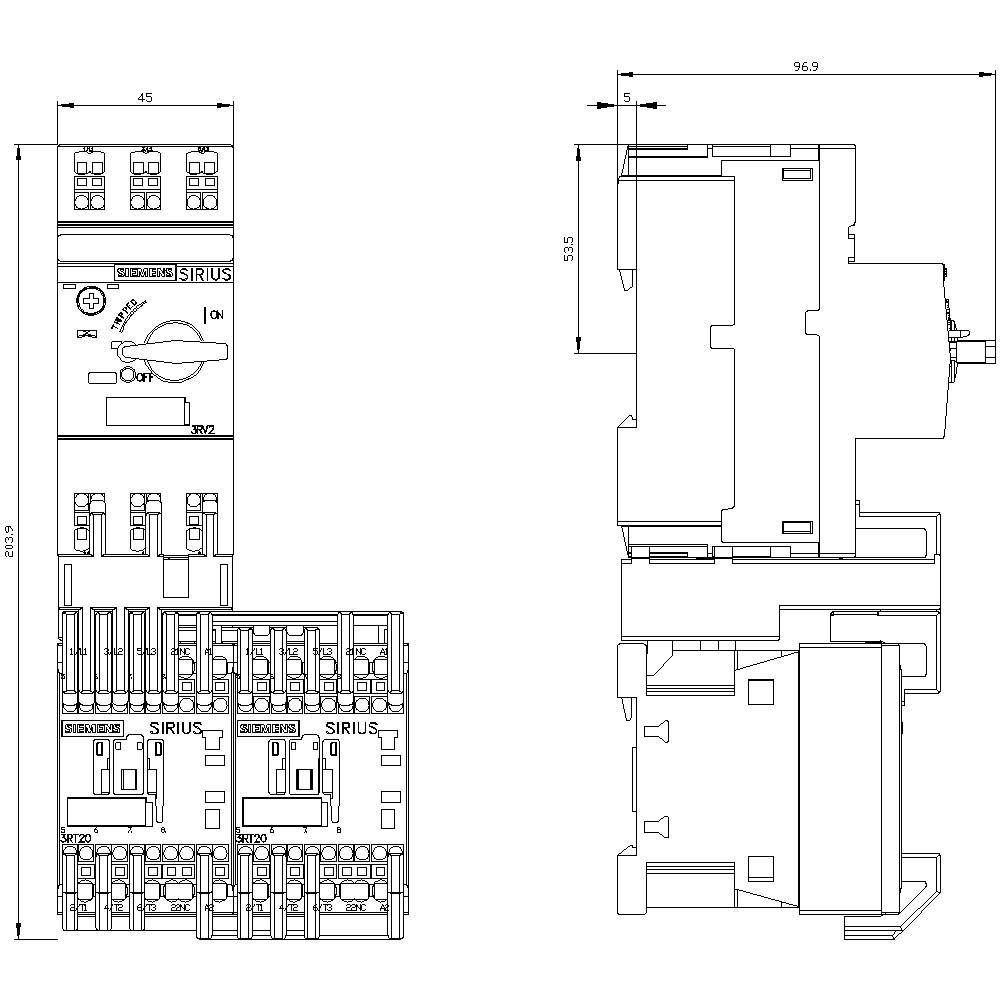

Technische tekening van een elektrische schakelaar met afmetingen. Voor- en zijaanzicht, details van schakelaardelen.

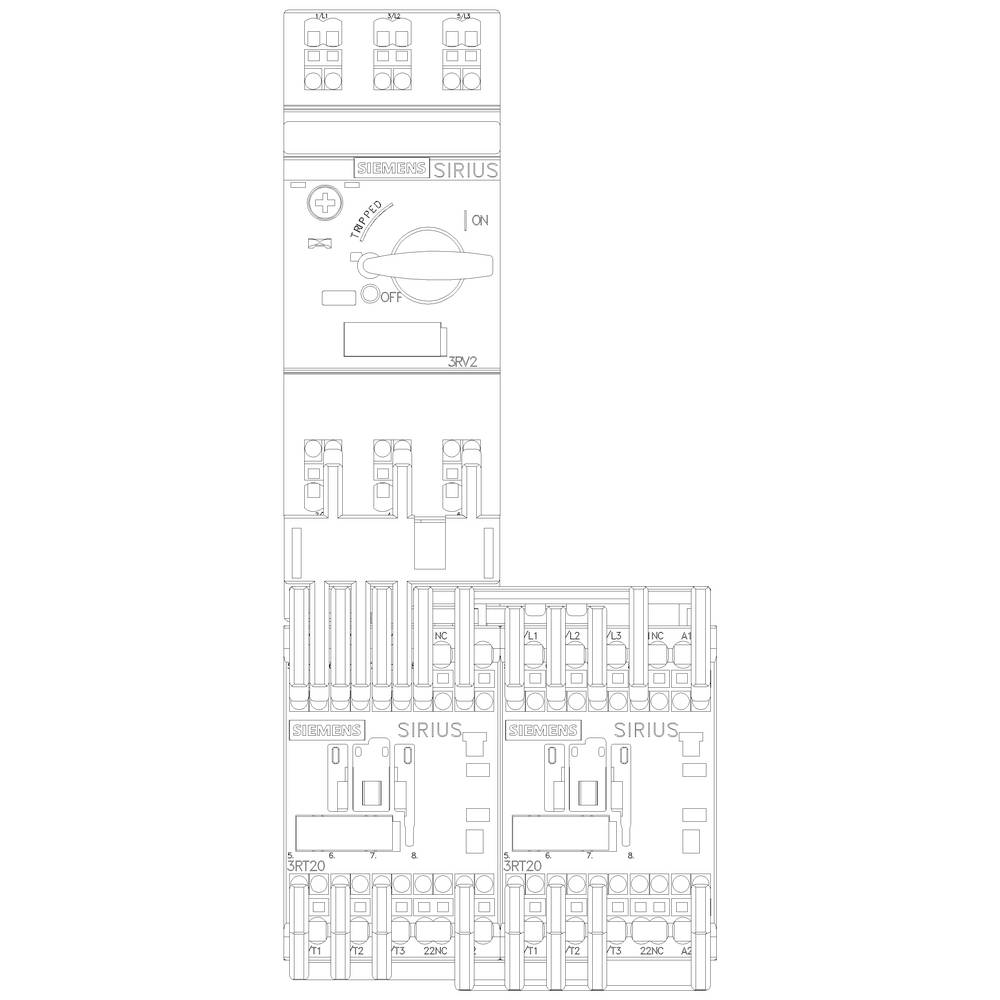

'Bedradingsschema van een elektrisch schakel- en contactorsysteem. Toont de opstelling van schakelaars, zekeringen en verbindingen.'

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 206,60 / Stuk)

€ 206,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S00, 1,1-1,6A, AC 230 V, 50/60 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 1.5 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: trekveeraansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 400 V

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 1.5 A

Motorvermogen bij 400 V: 0.55 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: schroef- en klikbevestiging op een DIN-rail van 35 mm

Fabrikantnr.: 3RA22101AE152AP0

Nominale stroom: 1.5 A

Nominale stroom (afgerond): 1.5 A

Type: 3RA2210-1AE15-2AP0

Motorvermogen bij 230 V/400 V: 0.55 kW

Afm.: (b x h x d) 90 x 204 x 97 mm

Aansluiting: Trekveeraansluiting

Breedte: 90 mm

Hoogte: 204 mm

Diepte: 97 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 204 mm

: 97 mm

: FALSE

: 0.55 kW

: 1

: 1.6 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 1.6 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V/400 V

Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1743225

Leverbaar vr. 16 okt.

Conrad Electronic

Dit product

1.5 A

0.55 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.25 kW 690 V Nominale stroom 0.85 A

Artikelnummer:1743209

Leverbaar vr. 16 okt.

Conrad Electronic

850 mA

0.25 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.25 kW 690 V Nominale stroom 0.85 A

Artikelnummer:1743211

Leverbaar vr. 16 okt.

Conrad Electronic

850 mA

0.25 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.25 kW 690 V Nominale stroom 0.85 A

Artikelnummer:1743213

Leverbaar vr. 16 okt.

Conrad Electronic

850 mA

0.25 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 202,47^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.25 kW 690 V Nominale stroom 0.85 A

Artikelnummer:1699084

Leverbaar vr. 16 okt.

Conrad Electronic

850 mA

0.25 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.37 kW 690 V Nominale stroom 1.1 A

Artikelnummer:1748493

Leverbaar vr. 16 okt.

Conrad Electronic

1.1 A

0.37 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.37 kW 690 V Nominale stroom 1.1 A

Artikelnummer:1699085

Leverbaar vr. 16 okt.

Conrad Electronic

1.1 A

0.37 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,12^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.37 kW 690 V Nominale stroom 1.1 A

Artikelnummer:1743217

Leverbaar vr. 16 okt.

Conrad Electronic

1.1 A

0.37 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.37 kW 690 V Nominale stroom 1.1 A

Artikelnummer:1743219

Leverbaar vr. 16 okt.

Conrad Electronic

1.1 A

0.37 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroom 1.5 A

Artikelnummer:1743221

Leverbaar vr. 16 okt.

Conrad Electronic

1.5 A

0.55 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Documenten en downloads

Datablad

Datablad 1743225 Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroo

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743225 Siemens 3RA2210-1AE15-2AP0 3RA22101AE152AP0 Aftakking voor apparaat Motorvermogen bij 400 V 0.55 kW 690 V Nominale stroo

Omschrijving

Consumer-aftakking zonder beveiliging, omkeermechanisme AC 400 V, maat S00 1,10...1,60 A AC 230 V veeraansluiting voor DIN-railmontage (voldoet ook aan kaarttype 1) koppeling type 2, IQ = 150 kA 1Ö (contactor) omkeerinrichting SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
