Name: Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom
Brand: Siemens
SKU: 1743574
Availability: InStock

'Industriële vermogensschakelaar' van Siemens, toont een combinatie van beschermingsschakelaar en contactrelais voor het besturen van elektrische schakelingen.

Een geopende schakelkast onthult complexe bekabeling en elektronische componenten. Op de achtergrond een regenachtig uitzicht door een raam.

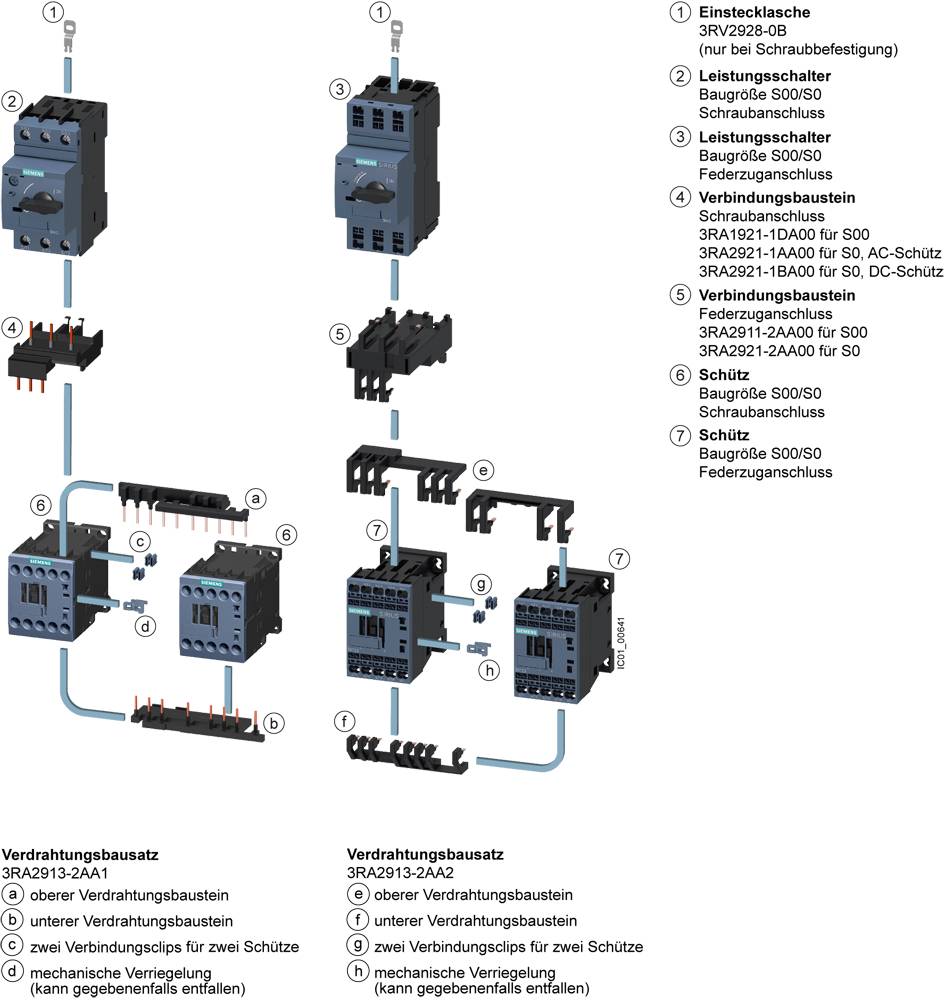

Bedradingsschema voor montagesets 3RA2913-2AA1 en 3RA2913-2AA2. Toont montagehandleiding voor vermogensschakelaars en contactoren.

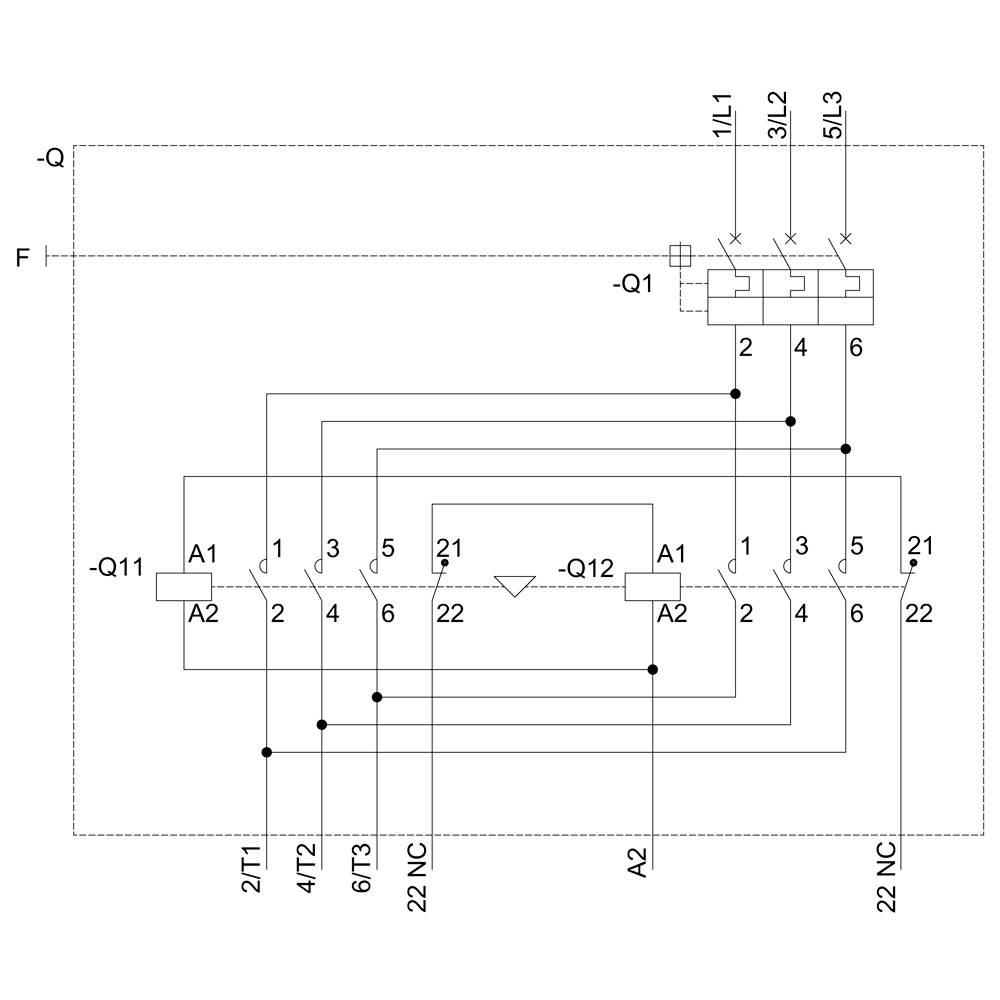

Schakelschema van een elektrische besturing met relais en contactoren. Toont verbindingen tussen eenheden A1, A2, Q1, Q11 met nummermarkeringen.

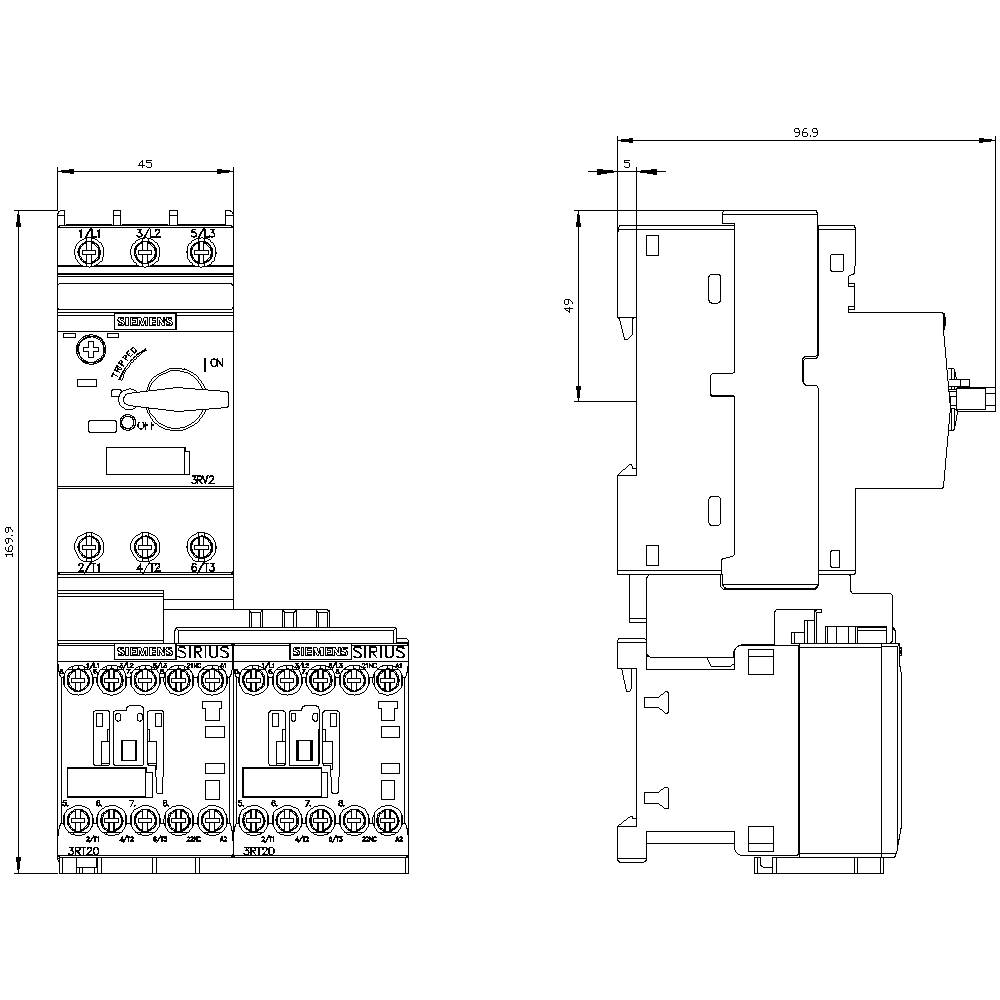

Een technische tekening van een industriële schakelaar met zij- en vooraanzicht. Afmetingen zijn in millimeters weergegeven.

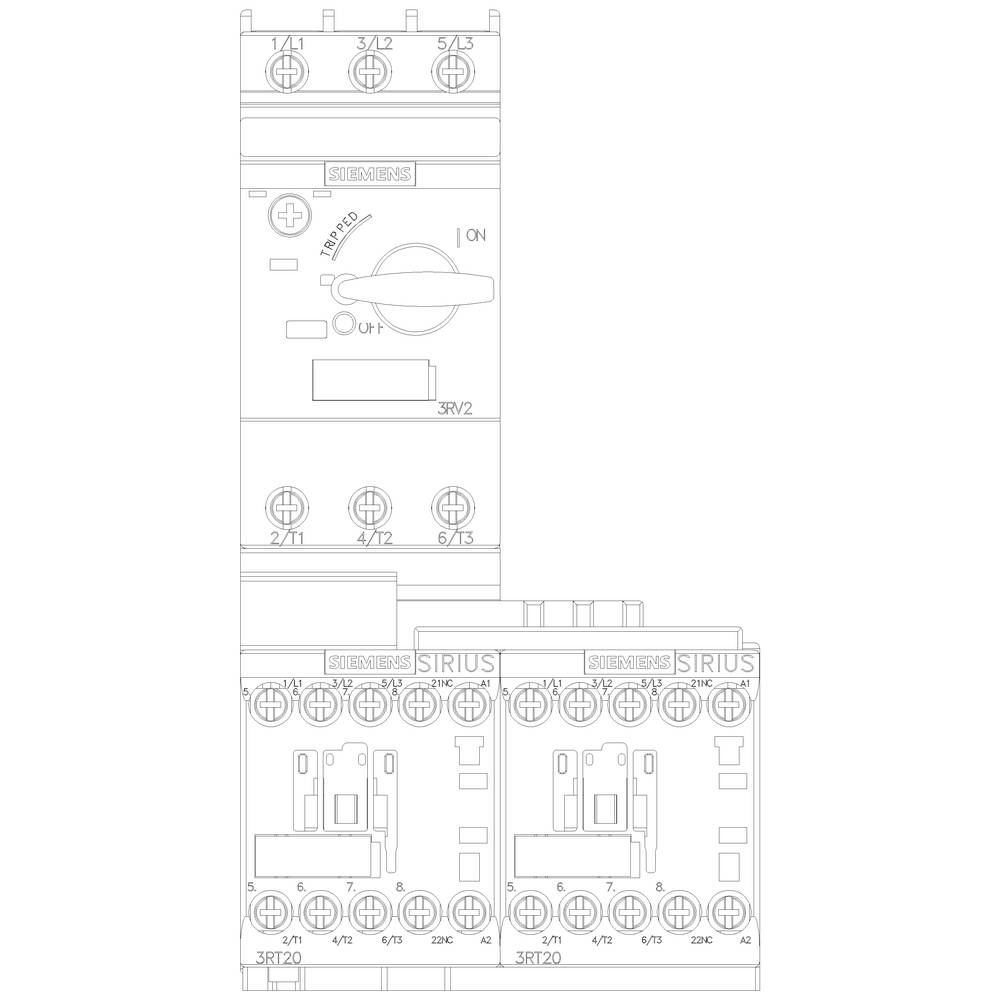

Een technische tekening toont de opbouw van een Siemens-schakelaar met verschillende componenten en hun elektrische aansluitingen.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 252,07 / Stuk)

€ 252,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S00, 9-12,5A, AC 230 V, 50/60 Hz, 150 kA

Nominale spanning: 690 V
Nominale stroom: 11.5 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Motorspanning: 400 V/AC

Soortnaam: Aftakking voor apparaat

Voedingsstroom: 11.5 A

Motorvermogen bij 400 V: 5.5 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: schroef- en klikbevestiging op een DIN-rail van 35 mm

Fabrikantnr.: 3RA22101KA172AP0

Nominale stroom: 11.5 A

Nominale stroom (afgerond): 11.5 A

Type: 3RA2210-1KA17-2AP0

Motorvermogen bij 230 V/400 V: 5.5 kW

Afm.: (b x h x d) 90 x 170 x 97 mm

Breedte: 90 mm

Hoogte: 170 mm

Diepte: 97 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 170 mm

: 97 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: 9-12.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 12 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V/400 V

Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1743574

Leverbaar vr. 16 okt.

Conrad Electronic

Dit product

11.5 A

5.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 252,07^*

Siemens 3RA2210-1KD17-2AP0 3RA22101KD172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1743575

Leverbaar vr. 16 okt.

Conrad Electronic

11.5 A

5.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1743582

Leverbaar vr. 16 okt.

Conrad Electronic

11.5 A

5.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 247,11^*

Siemens 3RA2210-1KH17-2AP0 3RA22101KH172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom 11.5 A

Artikelnummer:1744334

Leverbaar vr. 16 okt.

Conrad Electronic

11.5 A

5.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Siemens 3RA2210-4AA18-2AP0 3RA22104AA182AP0 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1704523

Leverbaar vr. 16 okt.

Conrad Electronic

15.5 A

7.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RA2210-4AD18-2AP0 3RA22104AD182AP0 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1744448

Leverbaar vr. 16 okt.

Conrad Electronic

15.5 A

7.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 359,50^*

Siemens 3RA2210-4AE18-2AP0 3RA22104AE182AP0 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1744450

Leverbaar vr. 16 okt.

Conrad Electronic

15.5 A

7.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 280,17^*

Siemens 3RA2210-4AH18-2AP0 3RA22104AH182AP0 Aftakking voor apparaat Motorvermogen bij 400 V 7.5 kW 690 V Nominale stroom 15.5 A

Artikelnummer:1699141

Leverbaar vr. 16 okt.

Conrad Electronic

15.5 A

7.5 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 359,50^*

Documenten en downloads

Datablad

Datablad 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Aftakking voor apparaat Motorvermogen bij 400 V 5.5 kW 690 V Nominale stroom

Omschrijving

Consumer-aftakking zonder beveiliging, omkeermechanisme AC 400 V, maat S00 9,00...12,5 A AC 230 V schroefaansluiting voor DIN-railmontage koppeling type 1, IQ = 150 kA 1Ö (contactor) spiraalgeleider SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
