Name: Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1
Brand: Siemens
SKU: 1744500
Availability: BackOrder

Twee modules van het Siemens Sirius schakelaarssysteem, model 3RT20, afgebeeld in een lichtblauwe en zwarte kleurcombinatie.

Een geopende schakelkast toont meerdere rijen elektrische componenten en bekabeling die worden gebruikt voor besturingstechniek.

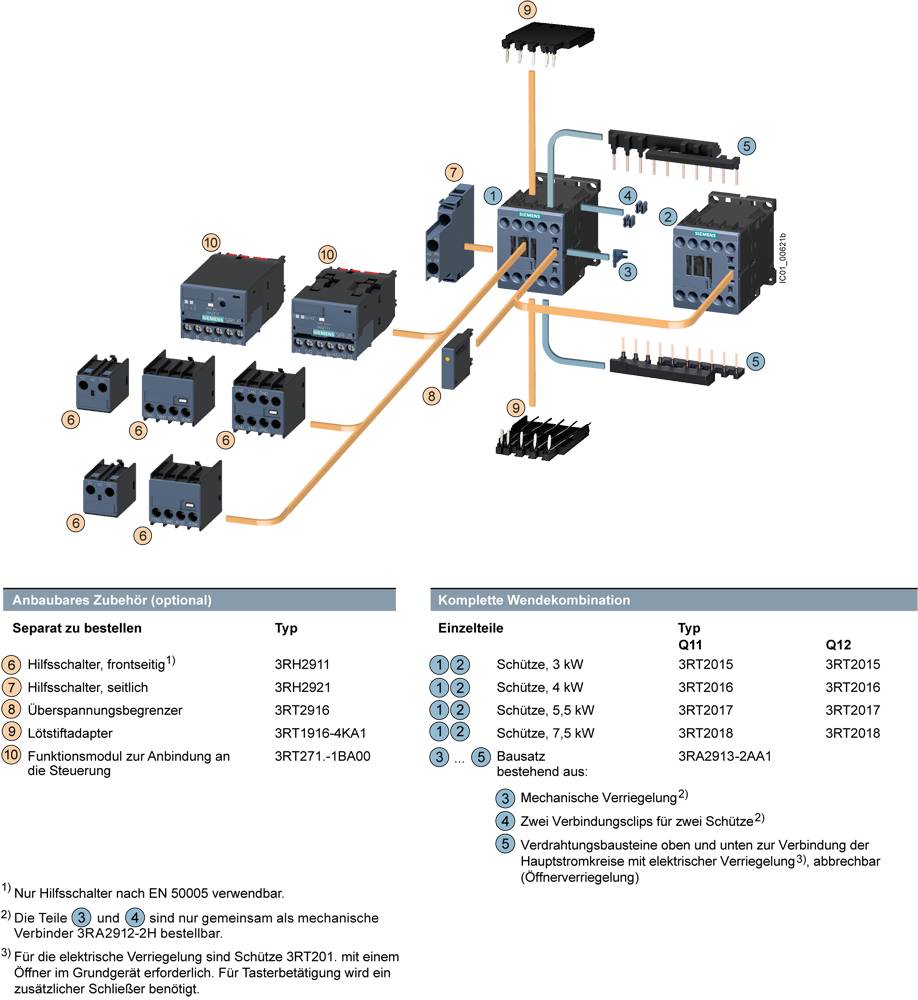

'Overzicht schakelaarschakelingen' toont schakelaars, toebehoren en bedrading voor eenvoudige installatie. Componenten en hun verbindingen zijn duidelijk weergegeven.

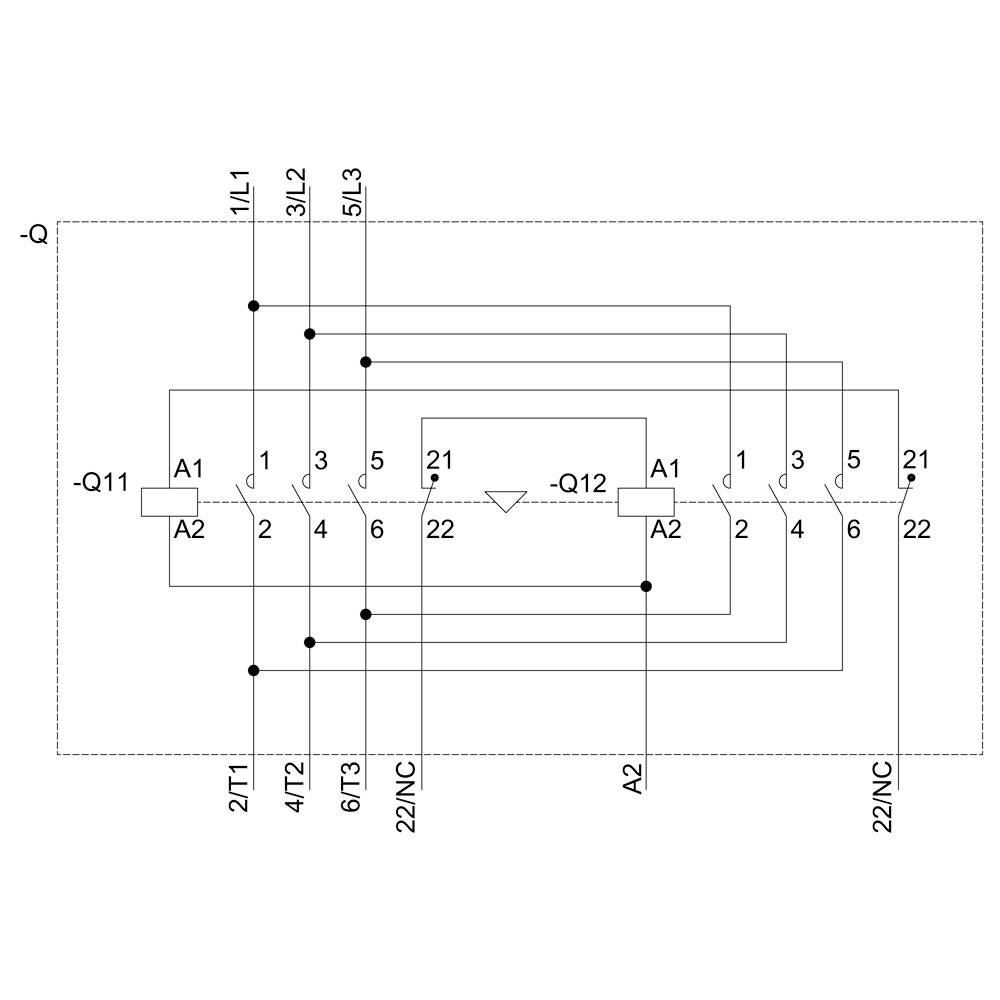

'Schakelschema: Q11 en Q12 sturen A1 en A2 met aansluitingen naar 1/L1, 3/L2 en 5/L3. 2/T1, 4/T2 en 6/T3; toont bedrading in detail.'

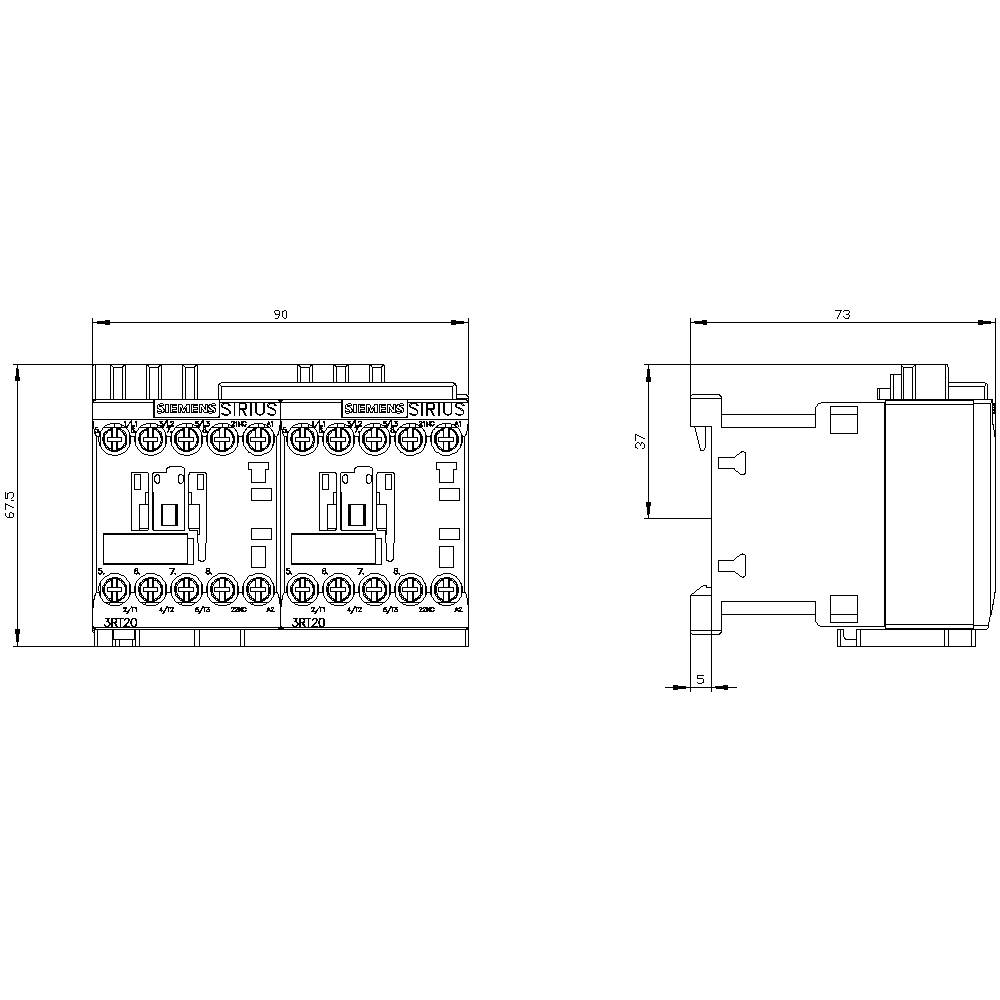

Technische tekening van twee naast elkaar liggende elektrische componenten met maatvoering in voor- en zijaanzicht.

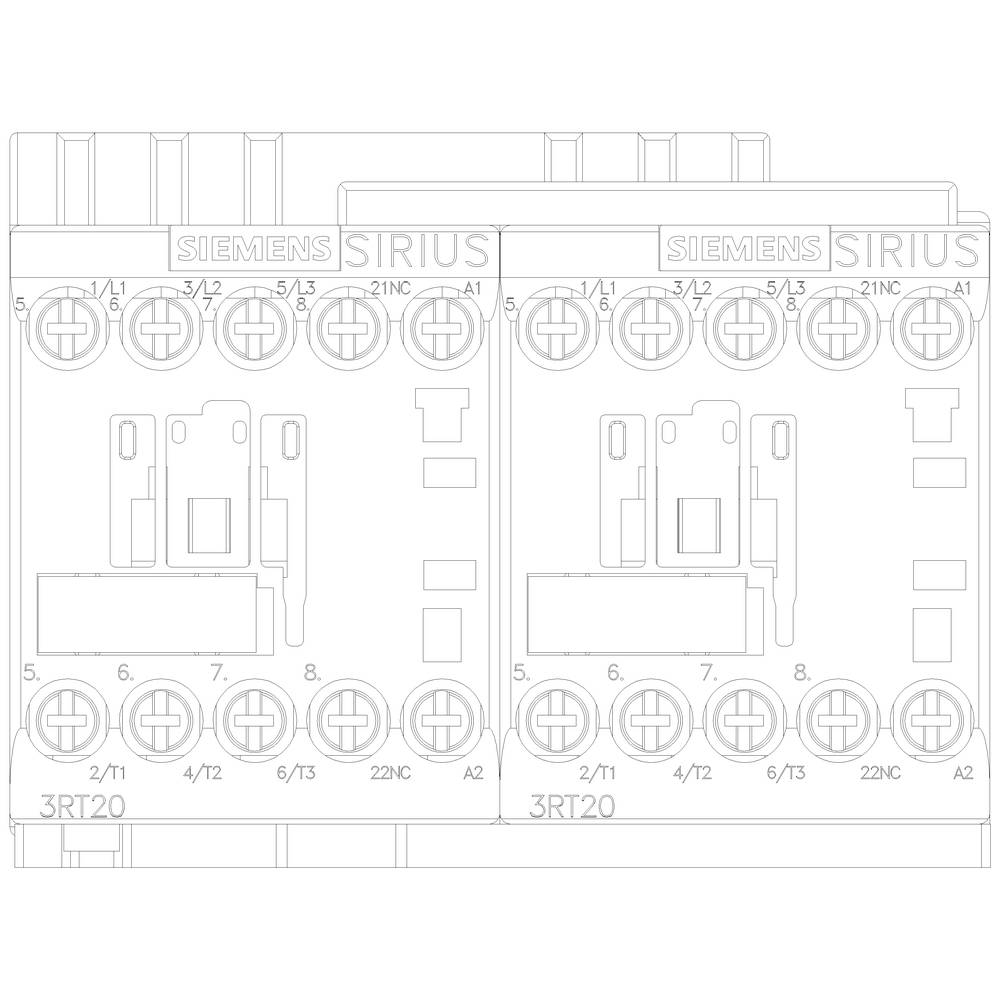

Twee schakeltoestellen uit de Siemens SIRIUS-serie, met de aanduidingen 3RT20, weergegeven in een technische schakelschema.

1/6

Afbeelding vergelijkbaar

Soortnaam

Omkeerbeveiligingscombinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Belastingsstroom

6.1 A

Vermogen

3 kW

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal

Stuk(s)

Totaal (€ 86,77 / Stuk)

€ 86,77

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Omkeerbeveiligingscombinatie

Type: 3RA2315-8XB30-1AB0

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (min.): 24 V/AC

Regelspanning (max.): 24 V/AC

Stuurspanningsbereik: 24 - 24 V/AC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 6.1 A

Belastingsstroom: 6.1 A

: 3 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 68 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 68 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 24-24 V

: 24-24 V

: IP20

: Screw connection

: AC

: Other

: 2.206

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Soortnaam

Nominale spanning

Belastingsstroom

Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744500

Leverbaar ma. 26 okt.

Conrad Electronic

Dit product

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AF0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1704758

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744501

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AK6 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699327

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AP0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1702108

Leverbaar vr. 23 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699328

Leverbaar vr. 23 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-1BW4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699329

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-2AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744502

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AF0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744503

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744504

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Documenten en downloads

Datablad

Datablad 1744500 Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744500 Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1

Omschrijving

Omkeercombinatie AC-3,3 kW/400 V, AC 24 V, 50/60 Hz 3-polig, maat S00 schroefaansluiting elektrische en mechanische vergrendeling. Omkeercombinatie Sirius 3RA23 voor het schakelen van motoren inclusief draairichtingswissel. De draaicombinatie 3RA23 is een geteste en in de fabriek voorgemonteerde combinatie van twee beschermen 3RT2 van hetzelfde vermogen, die al kant-en-klaar zijn bedraad en mechanisch en elektrisch zijn vergrendeld. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De omkeercombinaties 3RA23 zijn met AC- en DC-bediening in de afmetingen S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De tijdrelais 3RA23 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
