Name: Siemens 3RA2316-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 9 A Geschikt voor merk (relais): Siemens 1 stuk(s
Brand: Siemens
SKU: 1744509
Availability: BackOrder

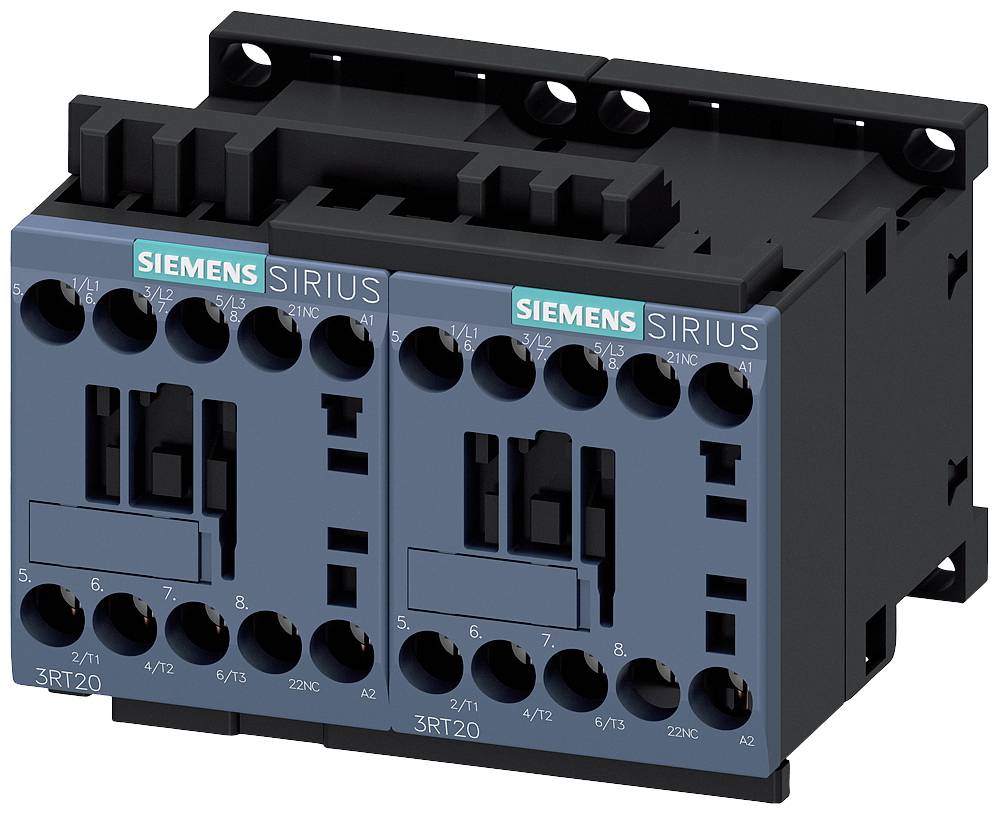

Een dubbele Siemens SIRIUS contactblok, grijs en blauw, met meerdere aansluitklemmen voor industriële toepassingen.

Een geopende schakelkast toont georganiseerde elektrische bedrading en componenten.

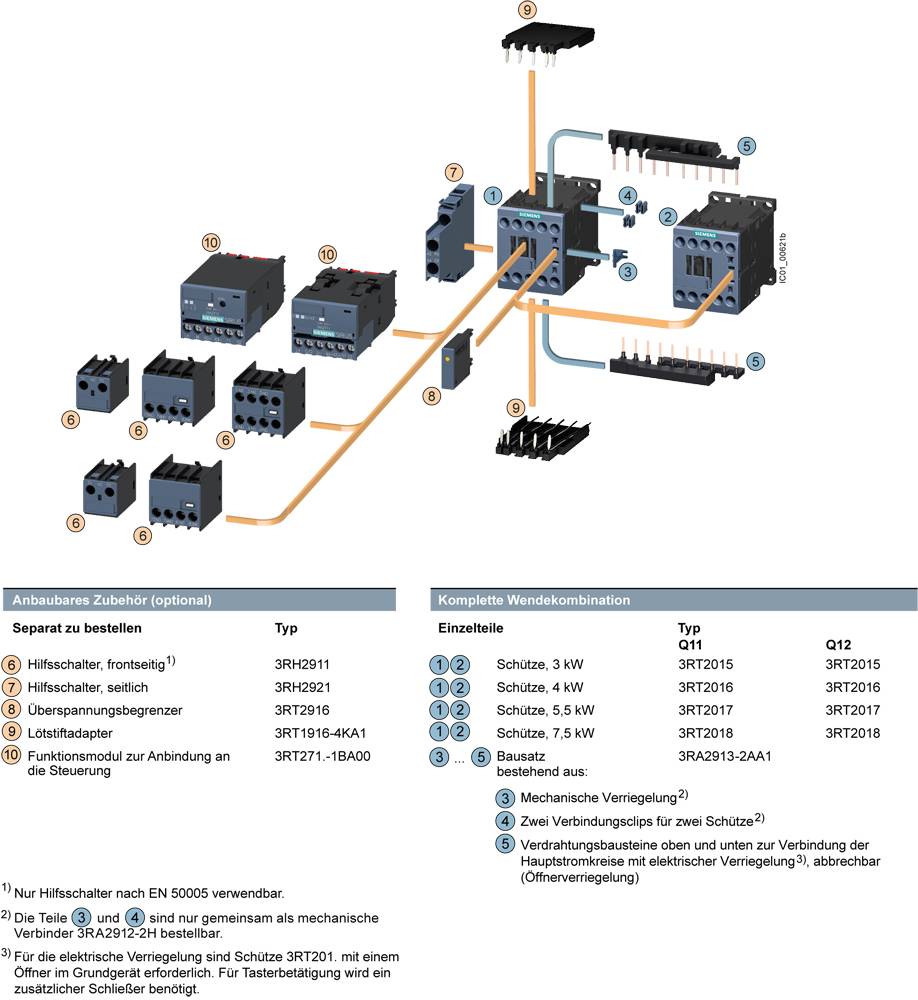

Het diagram toont een schakelcombinatie met gelabelde schakelapparatuur en toebehoren, afzonderlijke bestelcodes en aansluitopties.

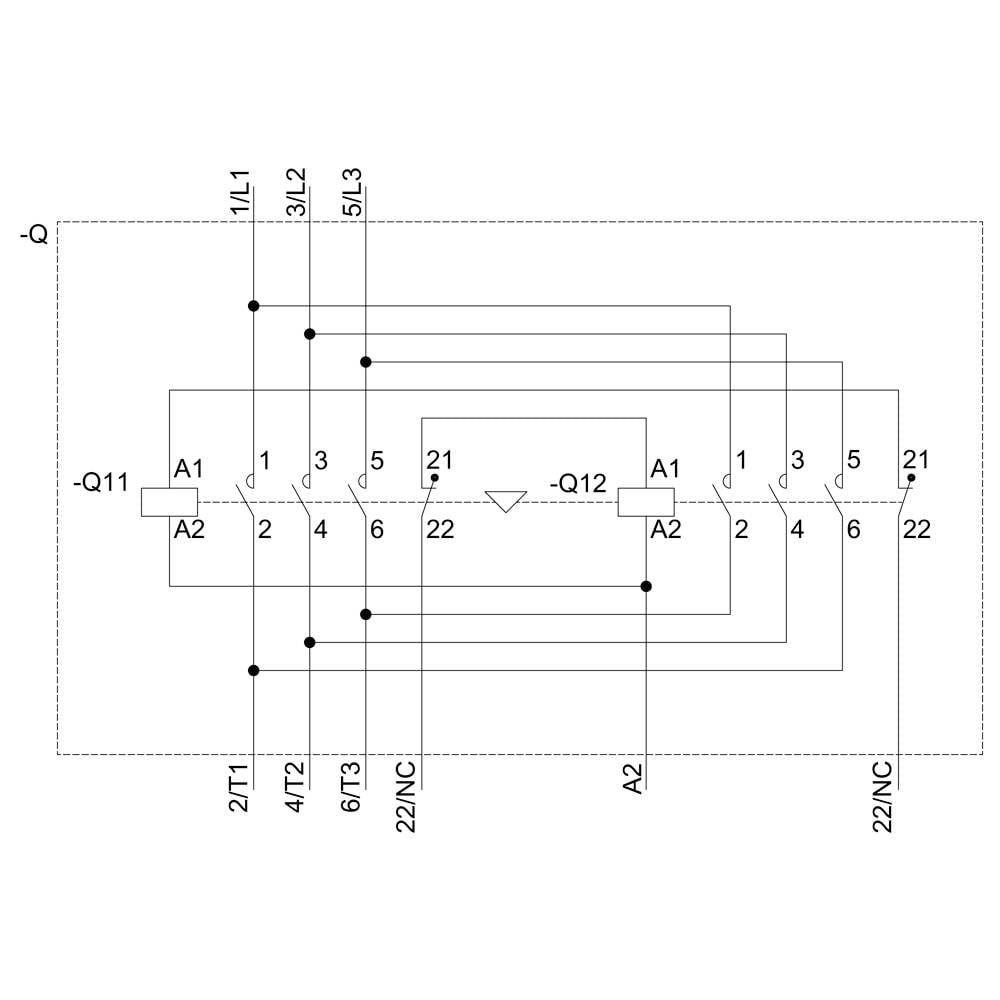

Bedradingsschema met twee relais A1 en A2, meerdere contacten en verbindingsdraden die verschillende schakelingen voorstellen.

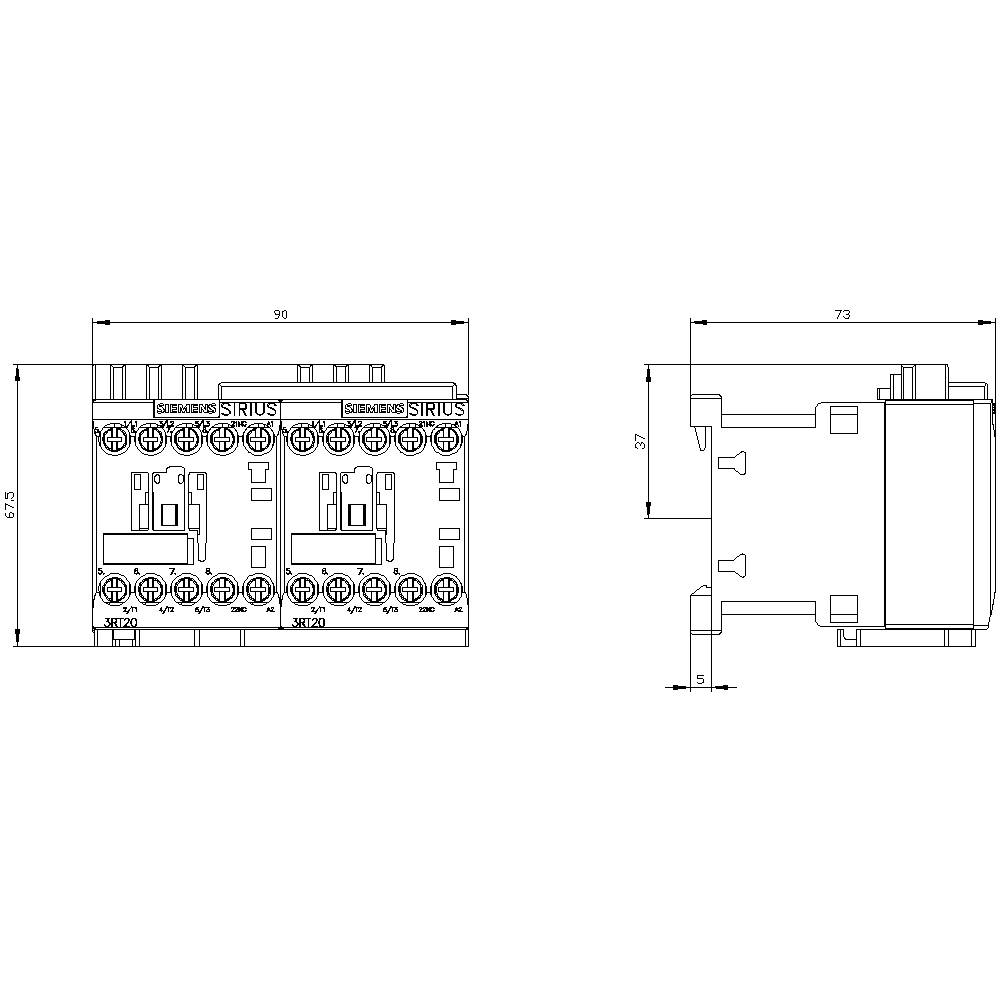

'Constructietekening van een elektrisch schakeltoestel met afmetingen. Frontale en zijaanzicht, toont technische details en maten.'

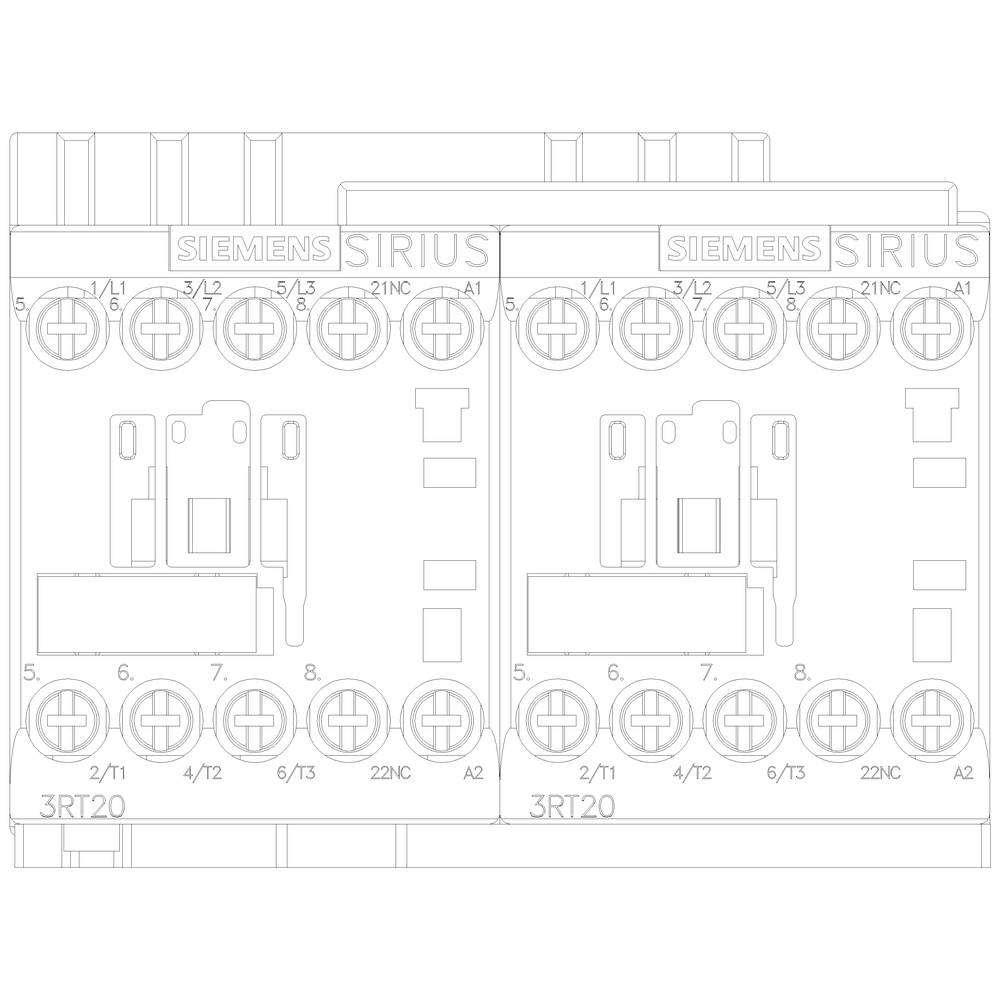

Lijntekening van twee elektrische contactgevers met labels 'SIEMENS' en 'SIRIUS', aansluitklemmen en schakelschema's herkenbaar.

1/6

Afbeelding vergelijkbaar

Soortnaam

Omkeerbeveiligingscombinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Belastingsstroom

9 A

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal

Stuk(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Omkeerbeveiligingscombinatie

Type: 3RA2316-8XB30-1AB0

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (min.): 24 V/AC

Regelspanning (max.): 24 V/AC

Stuurspanningsbereik: 24 - 24 V/AC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 9 A

Belastingsstroom: 9 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 68 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 68 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Reversing contactor

: 4 kW

: 3

: 0

: 9 A

: 24-24 V

: 24-24 V

: IP20

: Screw connection

: AC

: Other

: 3.677

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aantal polen

Soortnaam

Nominale spanning

Belastingsstroom

Siemens 3RA2316-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 9 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744509

Leverbaar ma. 26 okt.

Conrad Electronic

Dit product

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

9 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744500

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AF0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1704758

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744501

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AK6 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699327

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AP0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1702108

Leverbaar vr. 23 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699328

Leverbaar vr. 23 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-1BW4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699329

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-2AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744502

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AF0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744503

Leverbaar ma. 26 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Documenten en downloads

Datablad

Datablad 1744509 Siemens 3RA2316-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 9 A Geschikt voor merk (relais): Siemens 1 stuk(s

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1744509 Siemens 3RA2316-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 9 A Geschikt voor merk (relais): Siemens 1 stuk(s

Omschrijving

Omkeercombinatie AC-3, 4 kW/400 V, AC 24 V, 50/60 Hz 3-polig, maat S00 schroefaansluiting elektrische en mechanische vergrendeling. Omkeercombinatie Sirius 3RA23 voor het schakelen van motoren inclusief draairichtingswissel. De draaicombinatie 3RA23 is een geteste en in de fabriek voorgemonteerde combinatie van twee beschermen 3RT2 van hetzelfde vermogen, die al kant-en-klaar zijn bedraad en mechanisch en elektrisch zijn vergrendeld. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De omkeercombinaties 3RA23 zijn met AC- en DC-bediening in de afmetingen S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De tijdrelais 3RA23 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
