Name: Siemens 3RA2324-8XE30-1BB4 Omkeerbeveiligingscombinatie 3x NO 5.5 kW 690 V/AC 11 A Geschikt voor merk (relais): Siemens
Brand: Siemens
SKU: 1741591
Availability: BackOrder

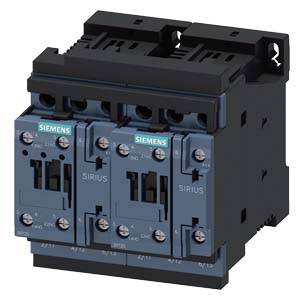

Een elektrische magneetschakelaar van het merk Siemens, model Sirius. Wordt gebruikt voor het besturen van elektrische belastingen in industriële toepassingen.

Een geopende schakelkast toont verschillende elektrische componenten en bekabeling.

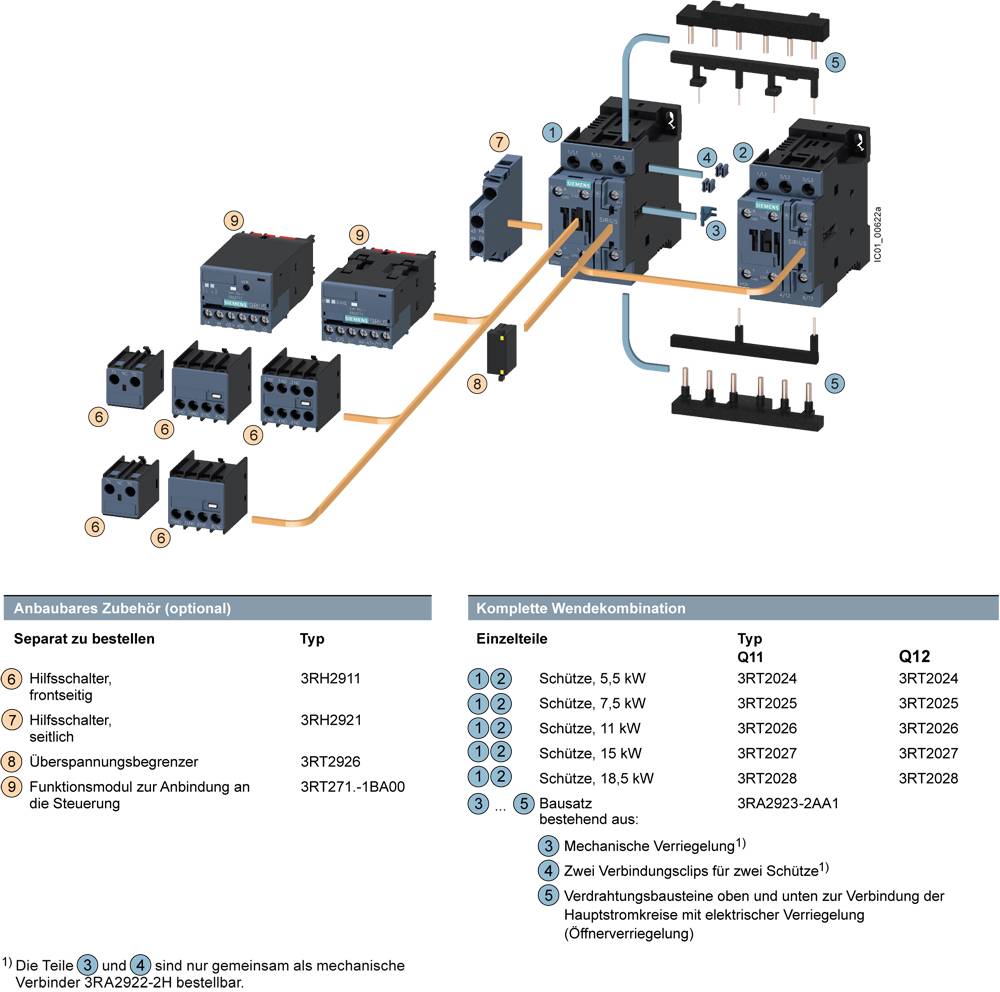

'Montage- en onderdelen van elektrische schakelaars: Overzicht van types en opties met grafische weergave van de spoelen en bevestigingsonderdelen.'

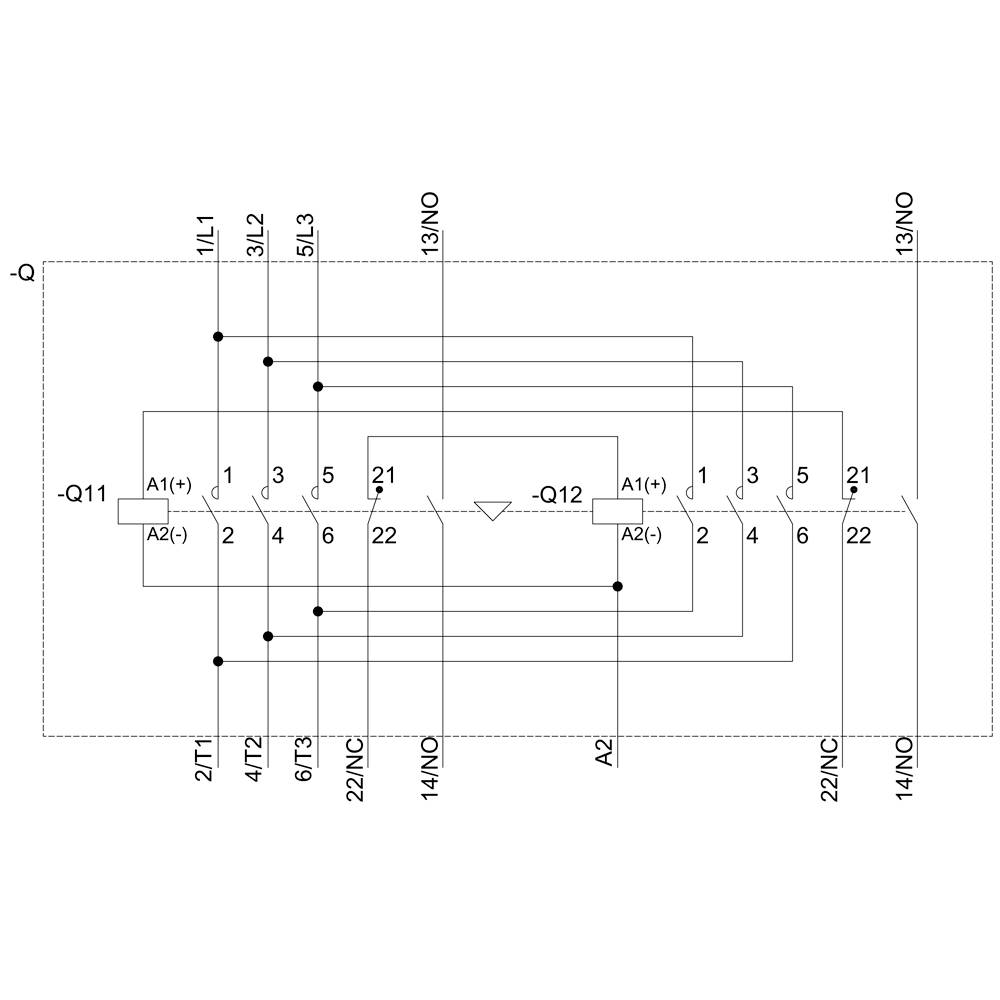

Bedradingsschema van een elektrische stroomkring met meerdere relais, schakelaars en verbindingen. Belangrijkste verbindingen tussen Q11 en Q12.

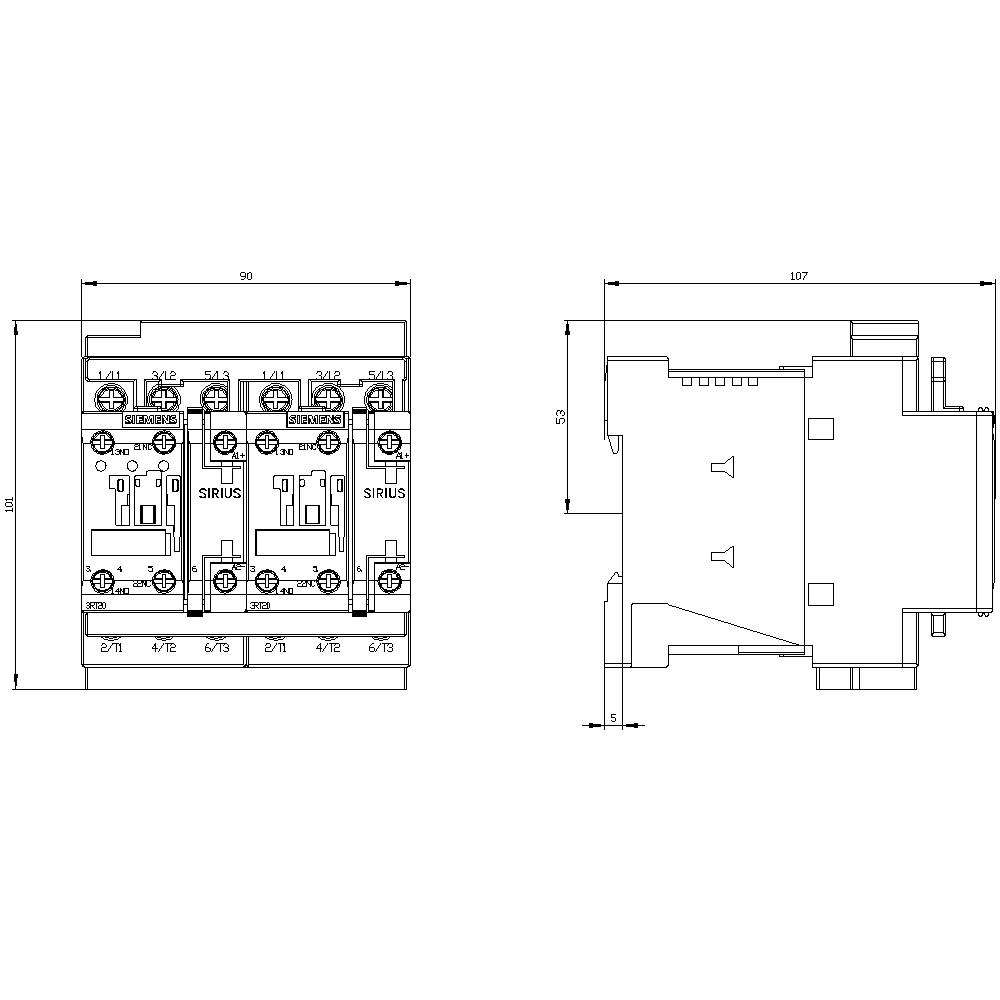

'Technical drawing of an electrical component with dimensions: width 90 mm, depth 107 mm, height 76 mm. Various connections marked.'

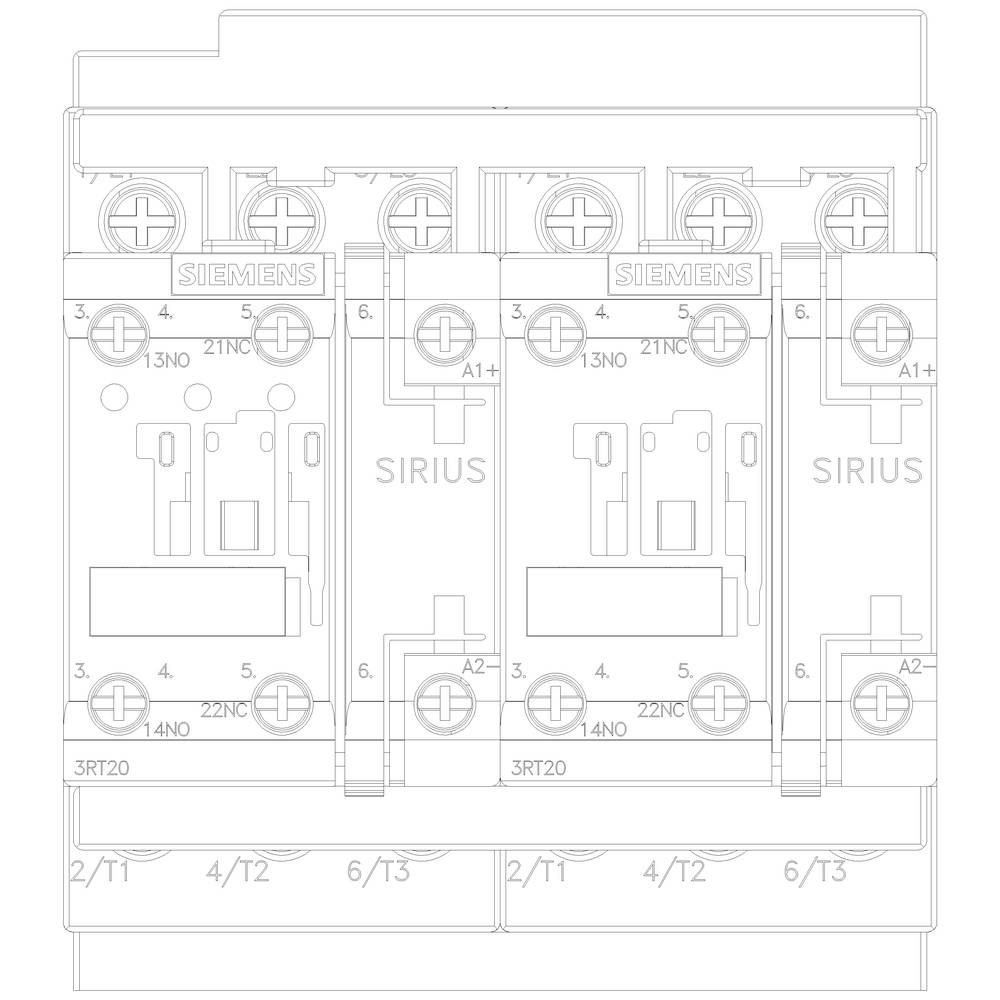

Schakelschema van een driepolig Siemens-schakelrelais met aansluitingsaanduidingen en schakelpositiebepalingen; toont elektrische verbindingen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Omkeerbeveiligingscombinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Belastingsstroom

11 A

Vermogen

5.5 kW

Datasheet (PDF)

Leverbaar vr. 13 nov.

Aantal

Stuk(s)

Totaal (€ 202,47 / Stuk)

€ 238,84

-15 %

€ 202,47

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Omkeercombinatie met I/O-link, AC3, 5,5 kW/400 V, DC 24 V 3-polig S0

Extra services en acties

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 10 mm²

Soortnaam: Omkeerbeveiligingscombinatie

Type: 3RA2324-8XE30-1BB4

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 11 A

Belastingsstroom: 11 A

: 5.5 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 101 mm

Diepte: 107 mm

Afm.: (b x h x d) 90 x 101 x 107 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Reversing contactor

: 5.5 kW

: 3

: 0

: 12 A

: IP20

: Screw connection

: DC

: Other

: 5.516240625

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Soortnaam

Nominale spanning

Belastingsstroom

Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744500

Leverbaar wo. 28 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AF0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1704758

Leverbaar wo. 28 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744501

Leverbaar wo. 28 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AK6 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699327

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AP0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1702108

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699328

Leverbaar ma. 26 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-1BW4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699329

Leverbaar wo. 28 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-2AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744502

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AF0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744503

Leverbaar wo. 28 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744504

Leverbaar wo. 28 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Documenten en downloads

Datablad

Datablad 1741591 Siemens 3RA2324-8XE30-1BB4 Omkeerbeveiligingscombinatie 3x NO 5.5 kW 690 V/AC 11 A Geschikt voor merk (relais): Siemens

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741591 Siemens 3RA2324-8XE30-1BB4 Omkeerbeveiligingscombinatie 3x NO 5.5 kW 690 V/AC 11 A Geschikt voor merk (relais): Siemens

Omschrijving

Omkeercombinatie voor 3RA27 AC-3, 5,5 kW/400 V, DC 24 V 3-polig, maat S0 schroefaansluiting elektrische en mechanische vergrendeling 2 NO geïntegreerd, met spanningsaftakking. Omkeercombinatie Sirius 3RA23 voor het schakelen van motoren inclusief draairichtingswissel. De draaicombinatie 3RA23 is een geteste en in de fabriek voorgemonteerde combinatie van twee beschermen 3RT2 van hetzelfde vermogen, die al kant-en-klaar zijn bedraad en mechanisch en elektrisch zijn vergrendeld. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De omkeercombinaties 3RA23 zijn met AC- en DC-bediening in de afmetingen S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De tijdrelais 3RA23 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
