Name: Siemens 3RA2426-8XH32-1BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 1745860
Availability: BackOrder

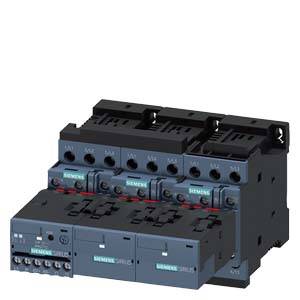

Elektrische schakelaar met drie eenheden, gemerkt met 'Siemens', in een modulaire weergave. Hoofdthema: elektrisch schakelen en verdelen.

Een persoon zaagt een houten plank met een cirkelzaag. Houtspaanders vliegen rond, wat de dynamiek van het werk illustreert.

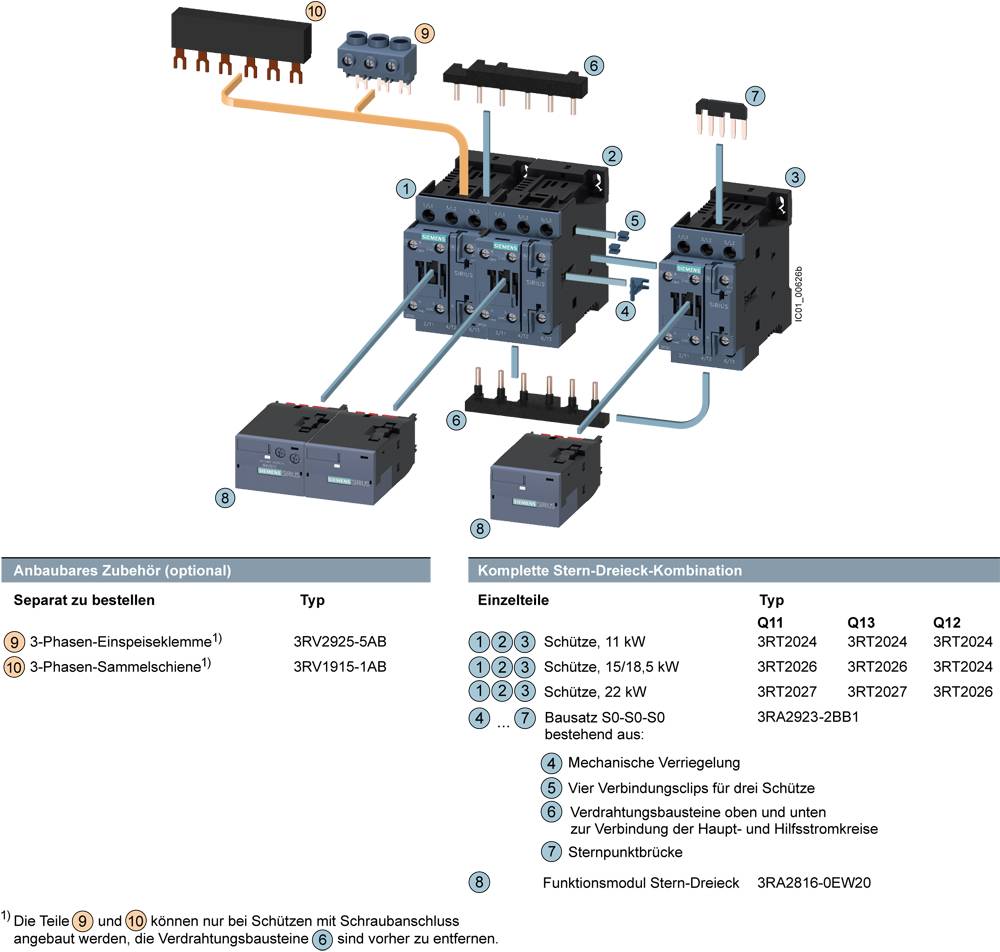

'Schematic representation of a complete star-delta combination with contactors and accessories. Includes types and article numbers.'

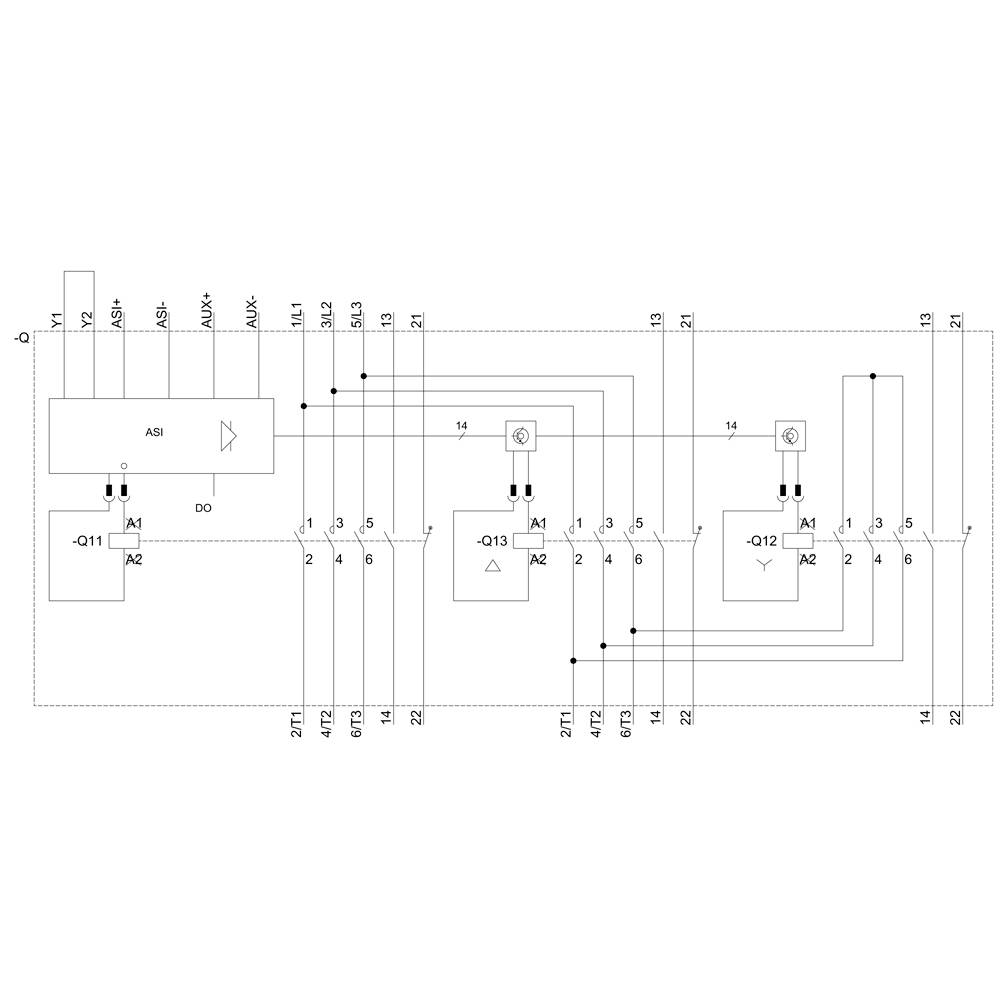

'Bedradingsschema van een elektrisch besturingssysteem met de componenten AS, DO, -Q11, -Q12 en -Q13, verbonden door kabels en aansluitingen.'

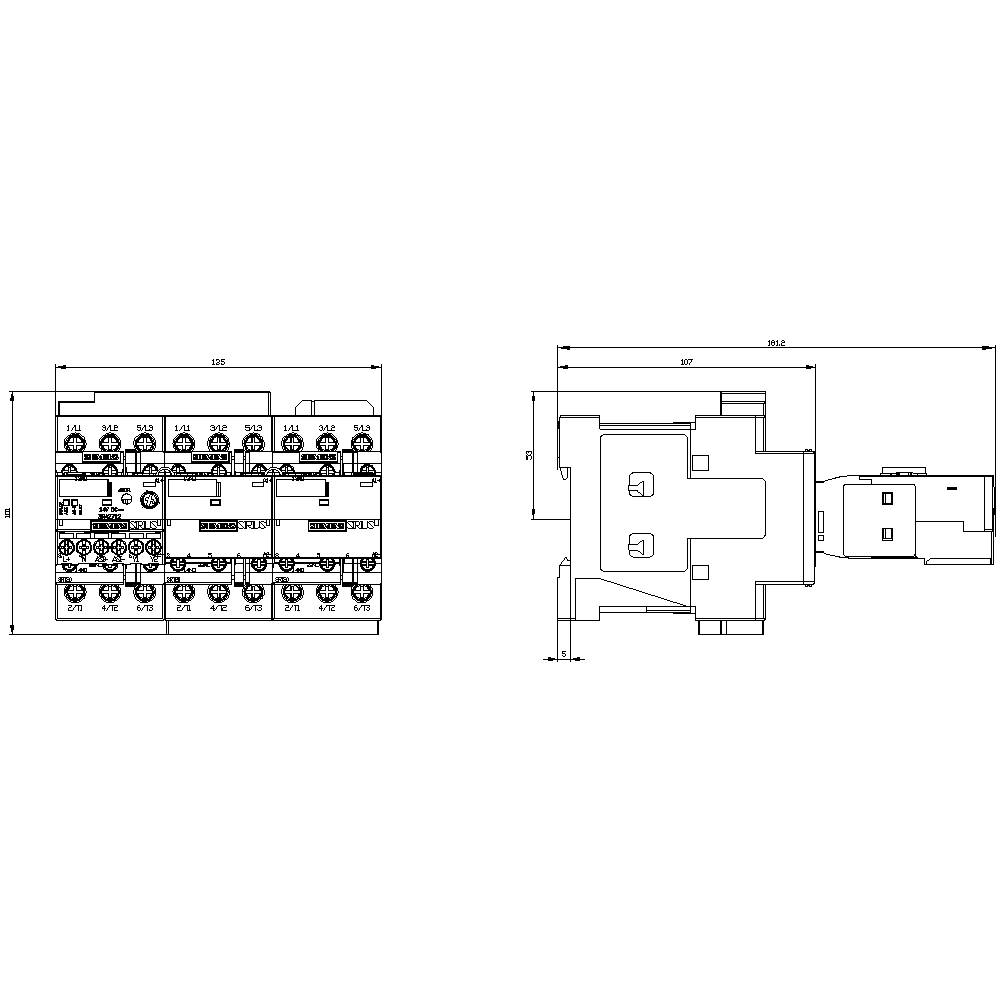

Technische tekening van een elektrisch schakeltoestel met gedetailleerde afmetingen. Toont voor- en zijaanzicht.

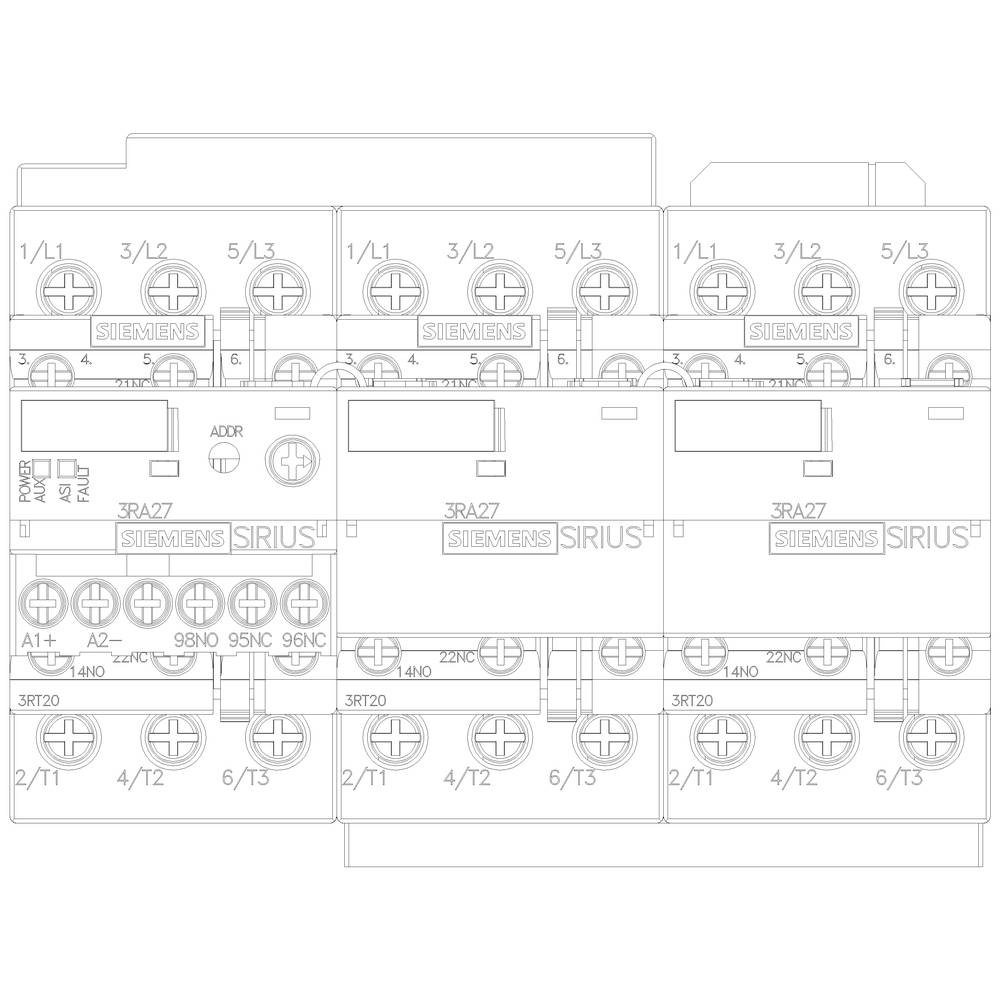

Een technisch diagram toont de bekabeling en aansluitingen van Siemens SIRIUS besturingsmodules.

1/6

Afbeelding vergelijkbaar

Soortnaam

Ster-driehoek-combinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Schroeven

Type

3RA2426-8XH32-1BB4

Datasheet (PDF)

Leverbaar do. 5 nov.

Aantal

Stuk(s)

Totaal (€ 701,65 / Stuk)

€ 805,79

-13 %

€ 701,65

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Ster-driehoek-combinatie met ASI AC3, 22kW/400V DC24V, 3-pol. S0

Extra services en acties

Technische specificaties

Spanningstype: DC
Aderdoorsnede eendraads of meerdraads: 10 mm²
Aderdoorsnede fijndradig: 10 mm²

Soortnaam: Ster-driehoek-combinatie

Type: 3RA2426-8XH32-1BB4

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Schakelspanning (max.): 690 V/AC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 135 mm

Hoogte: 101 mm

Diepte: 181 mm

Afm.: (b x h x d) 135 x 101 x 181 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Star-delta contactor

: 22 kW

: 3

: 0

: 50 A

: IP20

: Screw connection

: DC

: Other

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Soortnaam

Nominale spanning

Belastingsstroom

Siemens 3RA2315-8XB30-1AB0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744500

Leverbaar di. 20 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AF0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1704758

Leverbaar di. 20 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744501

Leverbaar di. 20 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AK6 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699327

Leverbaar di. 20 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1AP0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1702108

Leverbaar vr. 16 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699328

Leverbaar vr. 16 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-1BW4 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699329

Leverbaar di. 20 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RA2315-8XB30-2AB0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744502

Leverbaar di. 20 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AF0 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744503

Leverbaar di. 20 okt.

Conrad Electronic

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens 3RA2315-8XB30-2AH0 Omkeerbeveiligingscombinatie 3x NO 3 kW 690 V/AC 6.1 A Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1744504

Leverbaar di. 20 okt.

Conrad Electronic

3 kW

3-polig

Omkeerbeveiligingscombinatie

690 V/AC

6.1 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Documenten en downloads

Datablad

Datablad 1745860 Siemens 3RA2426-8XH32-1BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1745860 Siemens 3RA2426-8XH32-1BB4 Ster-driehoek-combinatie 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Sterdriehoekcombinatie AS-i AC-3, 22 kW/400 V, DC 24 V 3-polig, maat S0 schroefaansluiting elektrische en mechanische vergrendeling 3 NO + 3 NC geïntegreerd Sterdriehoekcombinatie SIRIUS 3RA24 voor het voorzichtig starten van asynchrone draaistroommotoren.
De ster-driehoekcombinatie 3RA24 is een geteste en in de fabriek voorgemonteerde combinatie van drie 3RT2-contactoren die al zijn bedraad en mechanisch en elektrisch zijn vergrendeld. De eveneens meegeleverde functiemodule met geïntegreerde besturingsmodule en tijdinstelling vervangt de volledige bedrading in het stuurstroomcircuit. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De ster-driehoekcombinaties 3RA24 zijn met AC- en DC-bediening in de maten S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. Bovendien zijn varianten voor de aansluiting op IO-Link of AS-interface verkrijgbaar.
De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt.
De ster-driehoekcombinaties 3RA24 nemen de plaats in van de beproefde 3RA14-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
