Name: Siemens 3RH2122-2BW40 Hulpbeveiliging DC-circuit Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
Brand: Siemens
SKU: 1736336
Availability: BackOrder

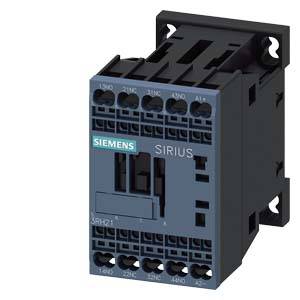

Een zwarte Siemens Sirius-contactor, een elektrisch component voor het besturen van elektrische belastingen in schakelkasten.

Een open schakelkast met verschillende elektronische componenten en kabels georganiseerd in meerdere lagen.

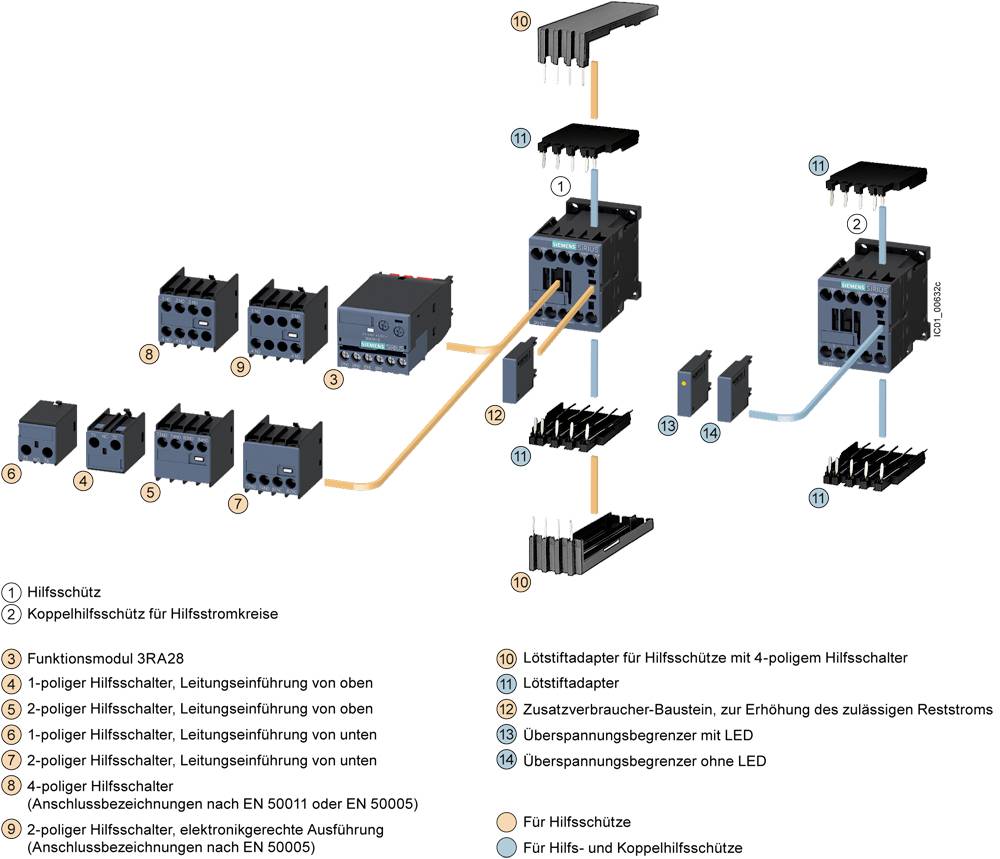

Overzicht van hulpschutter en gekoppelde hulpschutter voor hulpstroomkringen. Details over installatie en configuratie van modules.

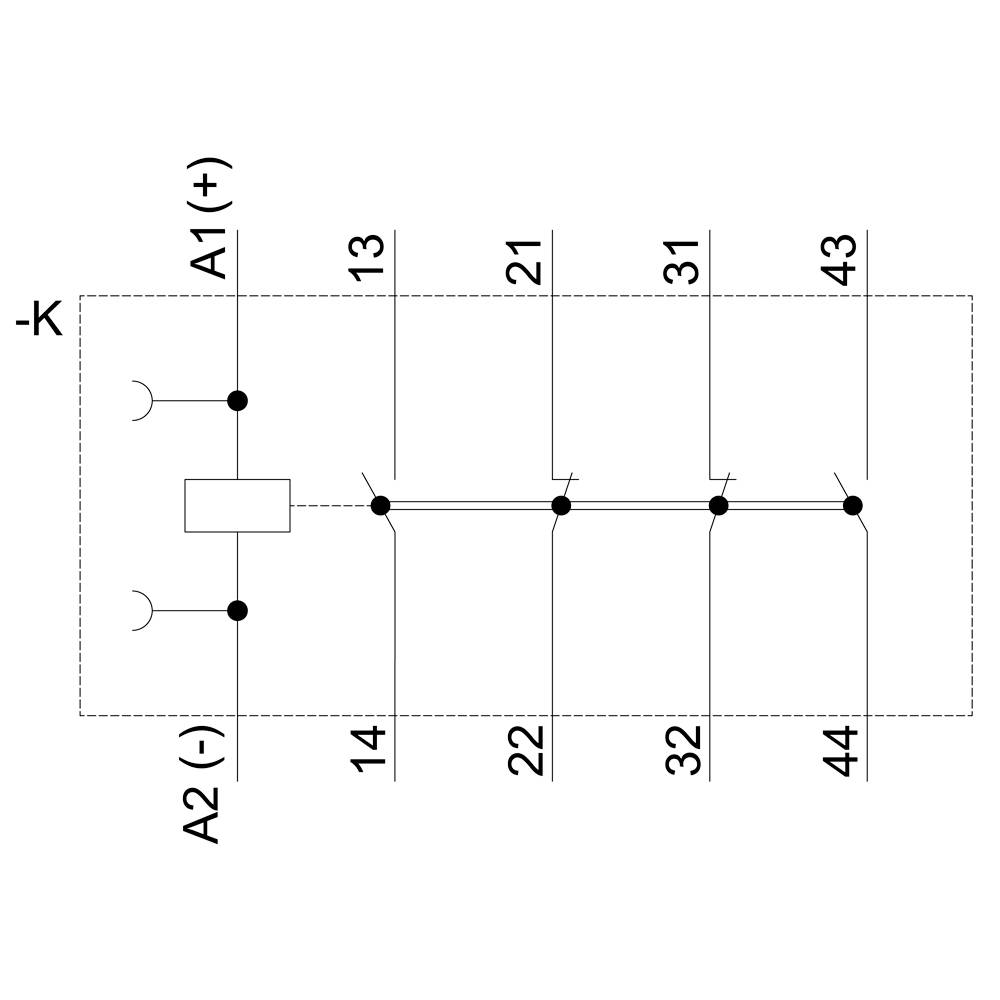

Elektroschema: Relaisspoel A1(+) en A2(-), vier schakelcontacten: 14, 22, 32, 44; ingangen: 13, 21, 31, 43.

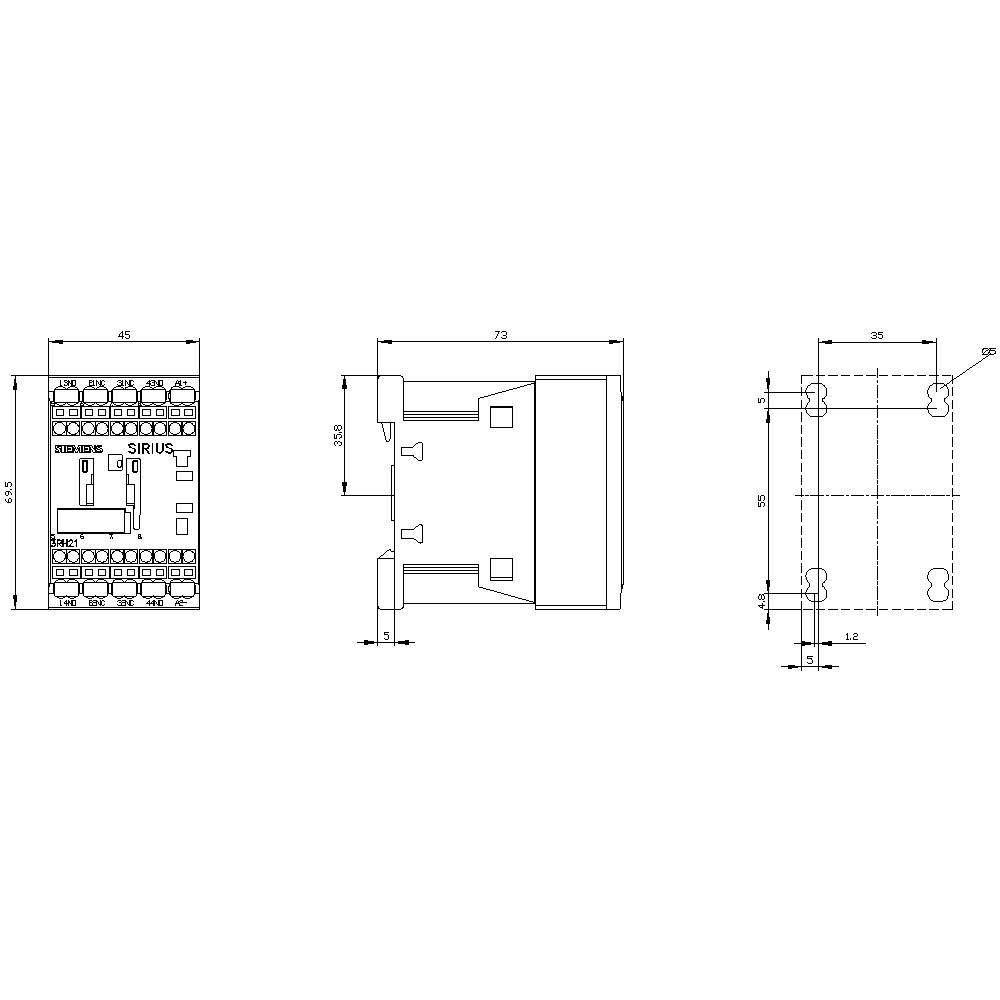

Technische tekening van een elektrisch onderdeel met afmetingen in millimeters, toont voor-, zij- en bovenaanzicht. Bevat gegevens over afmetingen en aansluitingen.

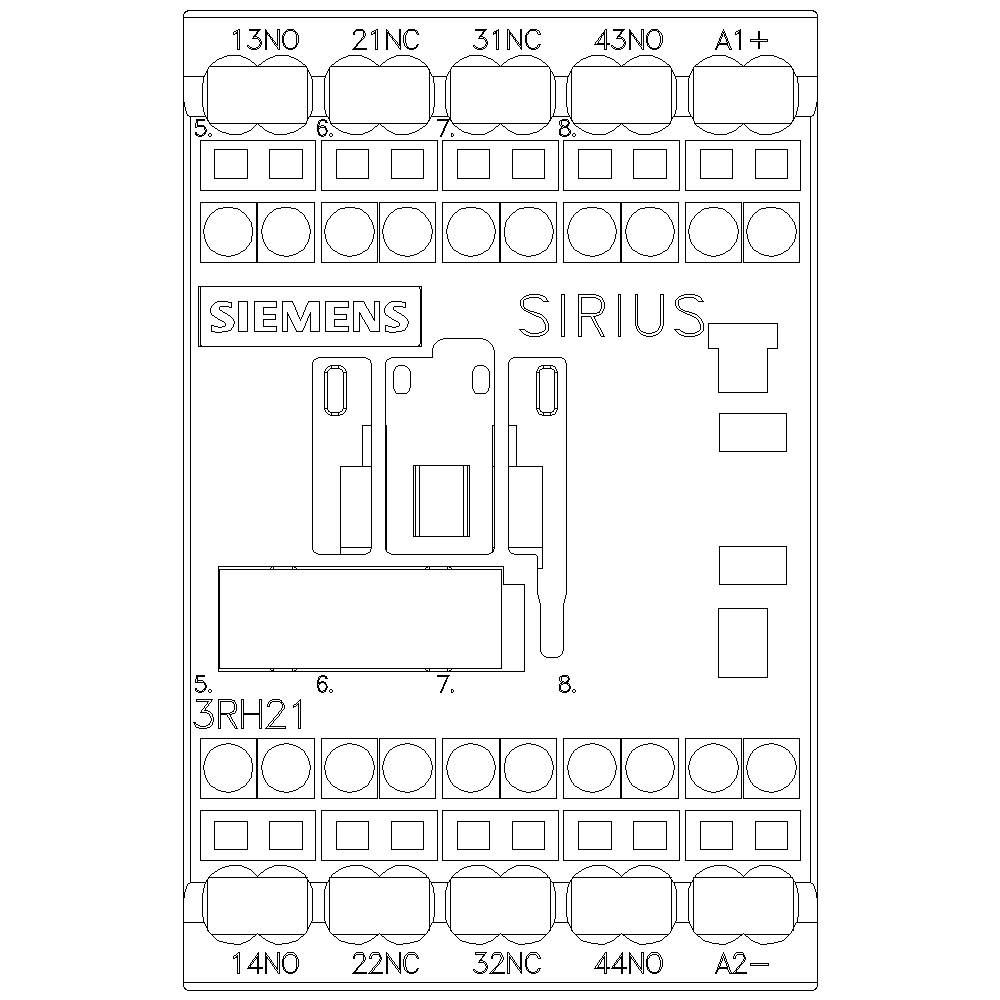

Schakelschema van een Siemens SIRIUS schakelmodule met aansluitklemmen. Markeringen voor verschillende aansluitingen en leidingen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Piece

Type

3RH2122-2BW40

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Hulpcontactor 2 NO + 2 NC, DC 48 V, S00

Extra services en acties

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2122-2BW40

Bouwgrootte: S00

Aantal polen: 4-polig

Schakelwijze: DC-circuit

Type hulpcontact: 2x NO
2x NC

Regelspanning (min.): 48 V/DC

Regelspanning (max.): 48 V/DC

Stuurspanningsbereik: 48 - 48 V/DC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Verpakkingswijze

Siemens 3RH1921-1CD01 Hulpschakelblok 1x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698904

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

Siemens 3RH1921-1DA11 Hulpschakelblok Direct schakelend Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698905

Leverbaar ma. 12 okt.

13 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-1EA11 Hulpschakelblok Direct schakelend Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698906

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-1KA02 Hulpschakelblok Direct schakelend 2x NC Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1704506

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-1XA22-0MA0 Hulpschakelblok Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744067

Leverbaar ma. 12 okt.

5 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Siemens 3RH1921-2DA11 Hulpschakelblok Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699096

Leverbaar ma. 12 okt.

1 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-2DE11 Hulpschakelaar Met behuizing Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744068

Leverbaar ma. 12 okt.

2 Stuk(s)Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens 3RH1921-2EA20 Hulpschakelblok Direct schakelend 2x NO Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1704507

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-2EE02 Hulpschakelaar 2x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744069

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens 3RH1921-2JE11 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744075

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Documenten en downloads

Datablad

Datablad 1736336 Siemens 3RH2122-2BW40 Hulpbeveiliging DC-circuit Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1736336 Siemens 3RH2122-2BW40 Hulpbeveiliging DC-circuit Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, 2 NO + 2 NC, DC 48 V, grootte S00, lasklem. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.

Omschrijving

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
