Name: Siemens 3RH2122-2VB40 Verbindingsbescherming Met diode Geschikt voor merk (relais): Siemens Single 1 stuk(s)
Brand: Siemens
SKU: 1736366
Availability: BackOrder

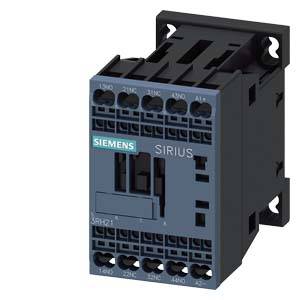

Een Siemens SIRIUS schakelaar, model 3RH21, toont aansluitklemmen en stuurcontact-configuratie voor industriële toepassingen.

'Open schakelkast met meerdere rijen elektrische componenten en kabels, geordend en aangesloten. Deur met glasinzet.'

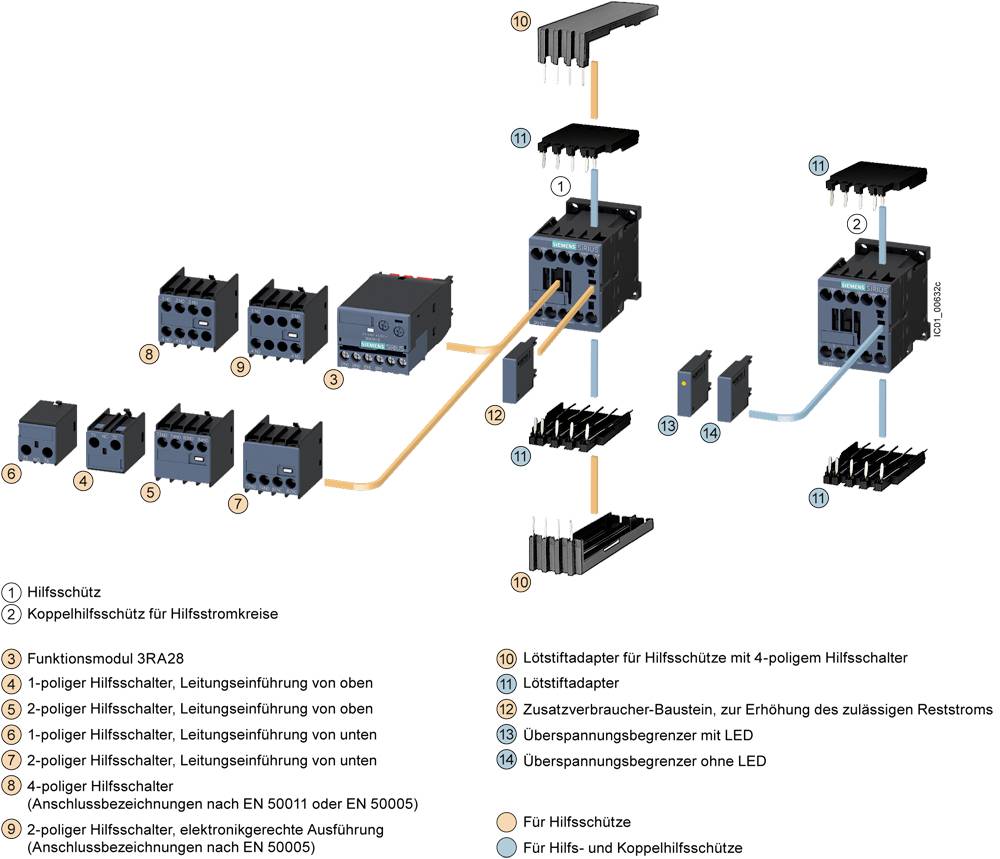

'Diagram toont schakeltoestellen en toebehoren voor hulpstroomkringen, inclusief functiemodule, hulpcontactor en overspanningsbeschermingselementen.'

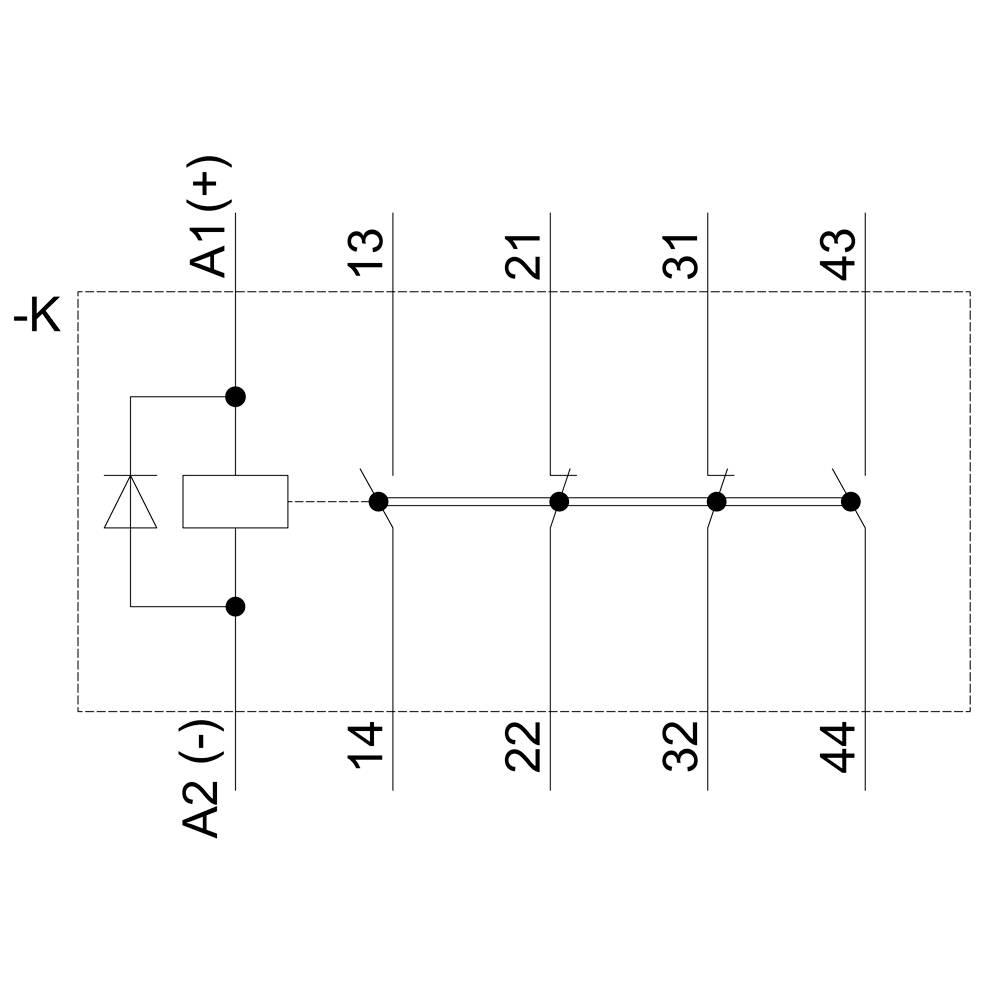

Elektrisch schema met een relais en meerdere sluitcontacten. Aansluitingen A1(+) en A2(-) alsmede contacten 13-43.

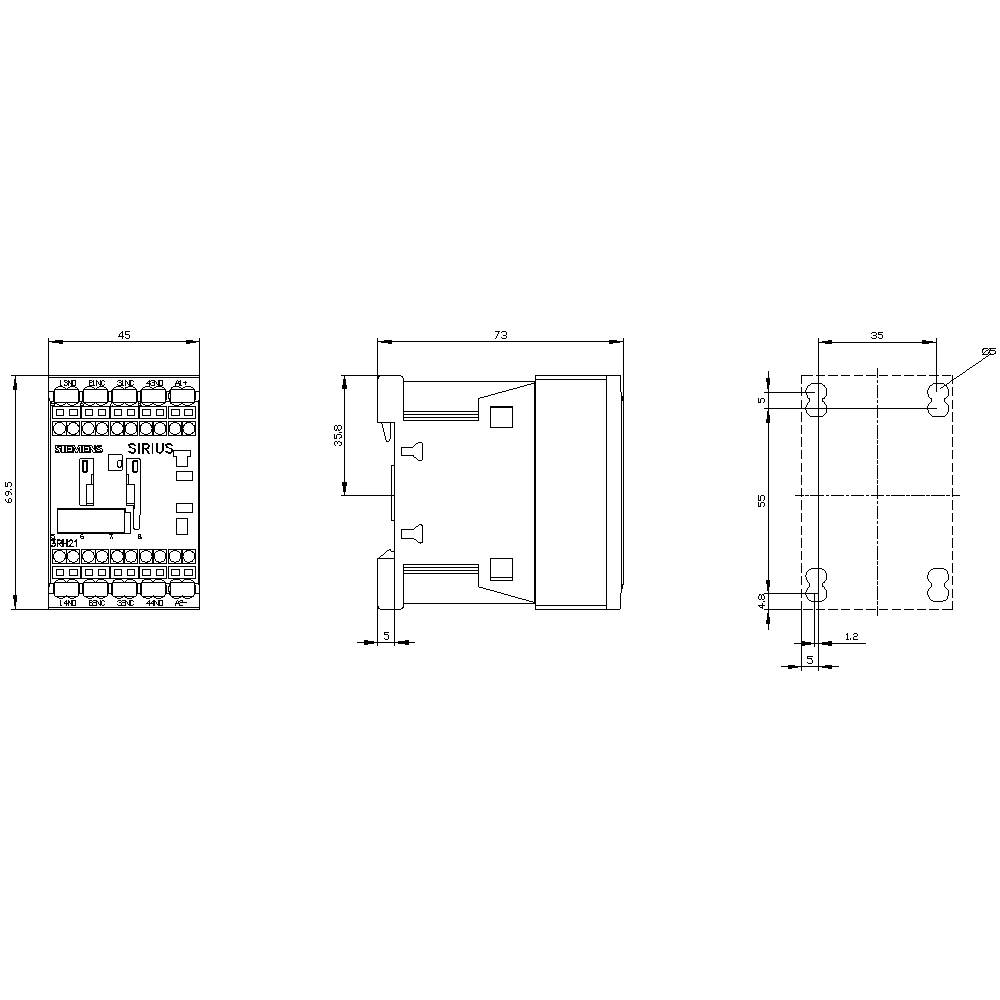

Technische tekening van een elektronisch onderdeel met voor-, zij- en bovenaanzicht, afmetingen in millimeters weergegeven.

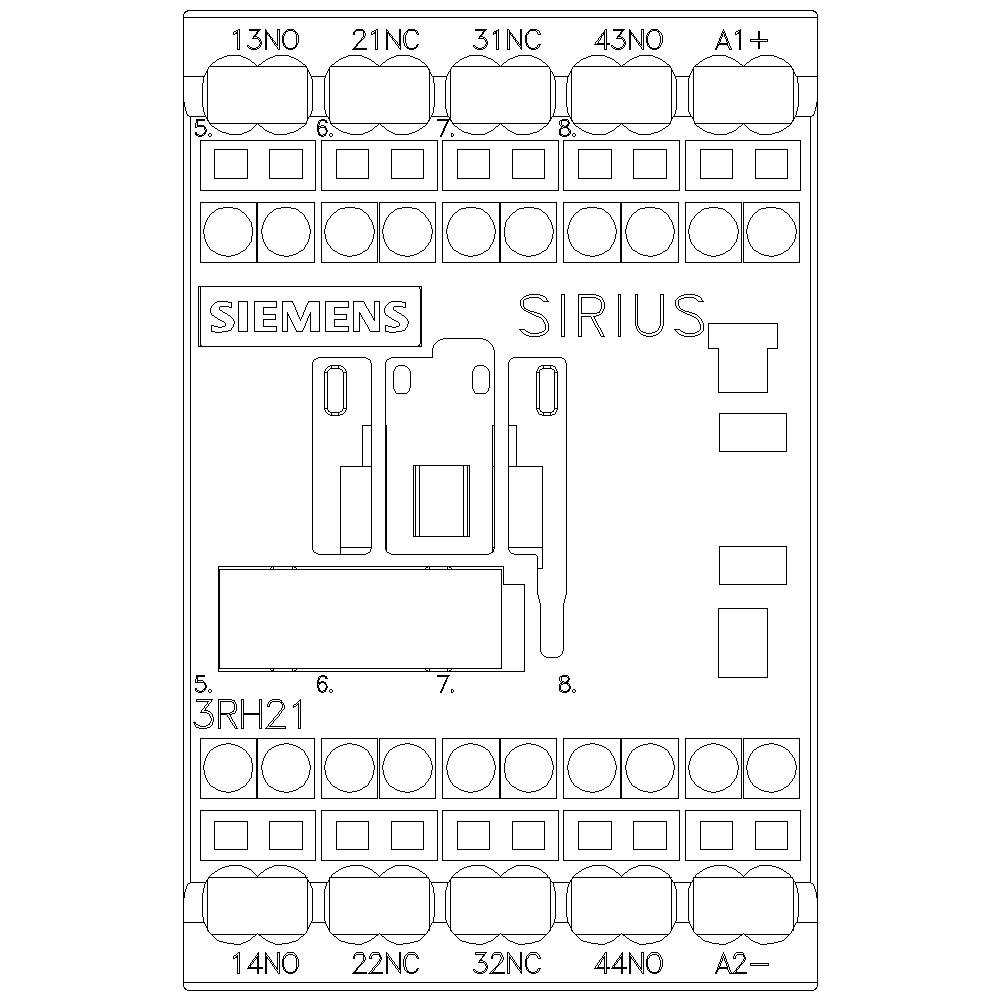

'Bedradingsschema van een Siemens Sirius Relais 3RH21. Toont aansluitingen 13NO, 21NC, 31NC, 43NO, A1+ en meer in rechthoekige indeling.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Verbindingsbescherming

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Single

Type

3RH2122-2VB40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 38,83 / Stuk)

€ 38,83

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

: Single

Soortnaam: Verbindingsbescherming

Type: 3RH2122-2VB40

Bouwgrootte: S00

Type hulpcontact: 2x NO
2x NC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens type S00

Bijzonderheden: Met diode

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +50 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Verpakkingswijze

Siemens 3RH1921-1CD01 Hulpschakelblok 1x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698904

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 12,39^*

Siemens 3RH1921-1DA11 Hulpschakelblok Direct schakelend Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698905

Leverbaar ma. 12 okt.

13 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

Siemens 3RH1921-1EA11 Hulpschakelblok Direct schakelend Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1698906

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-1KA02 Hulpschakelblok Direct schakelend 2x NC Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1704506

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-1XA22-0MA0 Hulpschakelblok Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744067

Leverbaar ma. 12 okt.

5 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Siemens 3RH1921-2DA11 Hulpschakelblok Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1699096

Leverbaar ma. 12 okt.

1 Stuk(s)Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-2DE11 Hulpschakelaar Met behuizing Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744068

Leverbaar ma. 12 okt.

2 Stuk(s)Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens 3RH1921-2EA20 Hulpschakelblok Direct schakelend 2x NO Opsteekbaar Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1704507

Leverbaar vr. 16 okt.

Conrad Electronic

Hulpschakelblok

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Siemens 3RH1921-2EE02 Hulpschakelaar 2x NC Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1744069

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelaar

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens 3RH1921-2JE11 Hulpschakelaar Direct schakelend Met hulpcontact Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Artikelnummer:1744075

Leverbaar di. 20 okt.

Conrad Electronic

Hulpschakelaar

Single

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Documenten en downloads

Datablad

Datablad 1736366 Siemens 3RH2122-2VB40 Verbindingsbescherming Met diode Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1736366 Siemens 3RH2122-2VB40 Verbindingsbescherming Met diode Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Koppelhulpcontactor, 2 NO + 2 NC, DC 24 V, 0,85 ... 1,85* US, met geïntegreerde diode, maat S00, lasklem. Koppelhulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit met directe aansluitmogelijkheid op elektronische besturingssystemen. De koppelhulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. De contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De koppelhulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte certificeringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De uitgebreide accessoires van de contactoren 3RT2 voor de groottes S00 tot S3 kunnen ook voor de koppelhulpcontactor 3RH2 worden gebruikt. De koppelhulpcontactoren 3RH2 vervangen de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
