Name: Siemens 3RH2911-1AA10 Hulpschakelaar 1x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2862265
Availability: OutOfStock

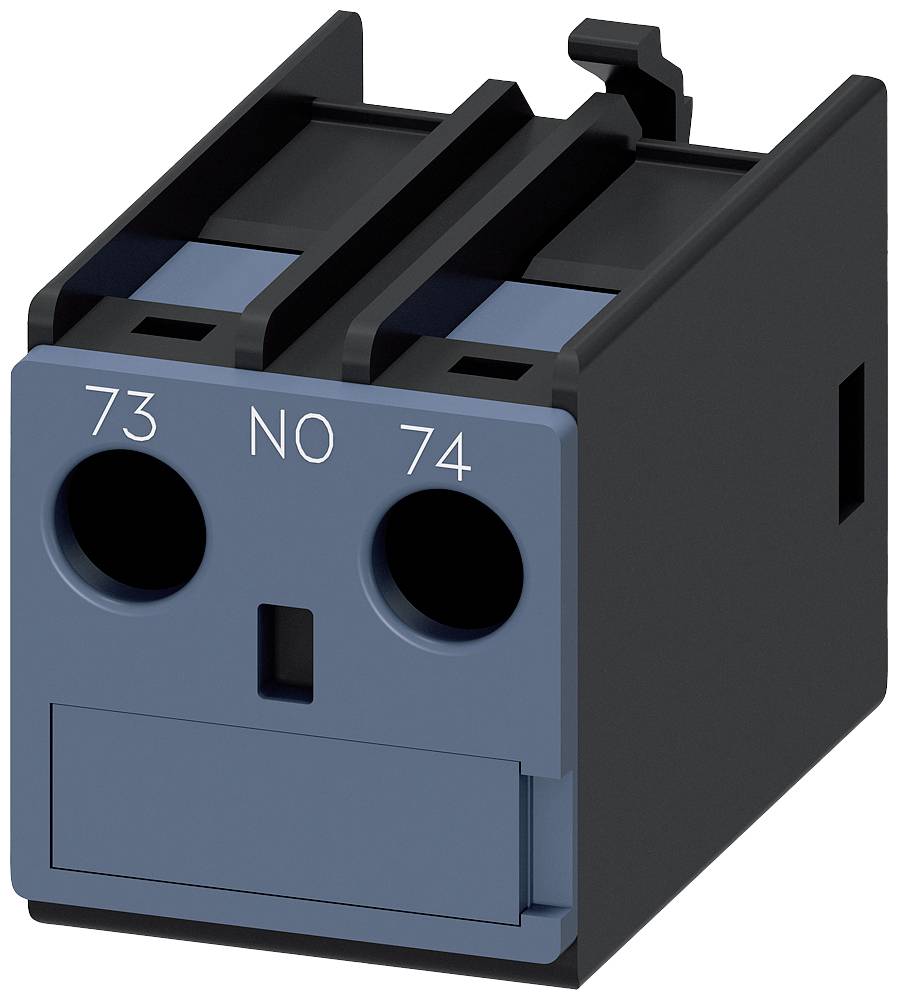

Een rechthoekige, blauwe en zwarte elektrische aansluitblok met de aanduidingen '73', 'NO' en '74'.

De afbeelding toont het interieur van een elektrische schakelkast met verschillende kabels en componenten. Op de achtergrond bevindt zich een regenachtig, industrieel tafereel.

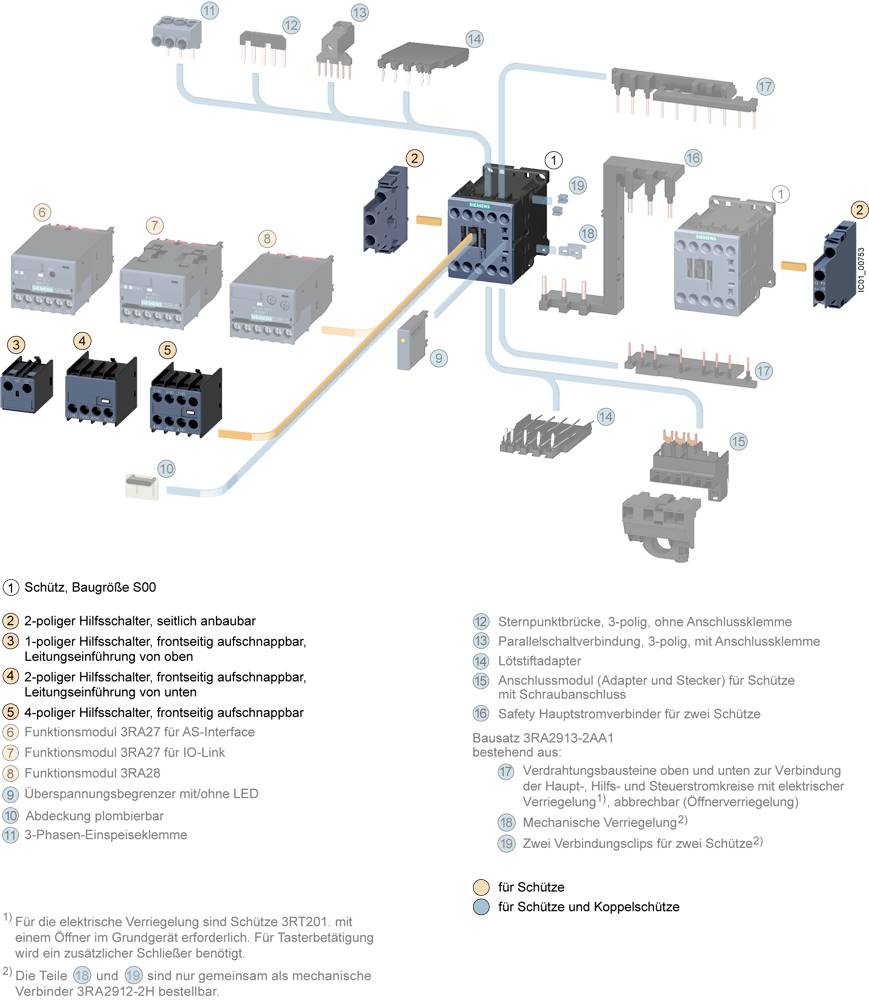

'Diagram toont verschillende elektrische schakeltoestellen en hun aansluitingen, inclusief hoofdcontactor en hulpschakelaar, met instructies voor het bedraden van de verbindingen.'

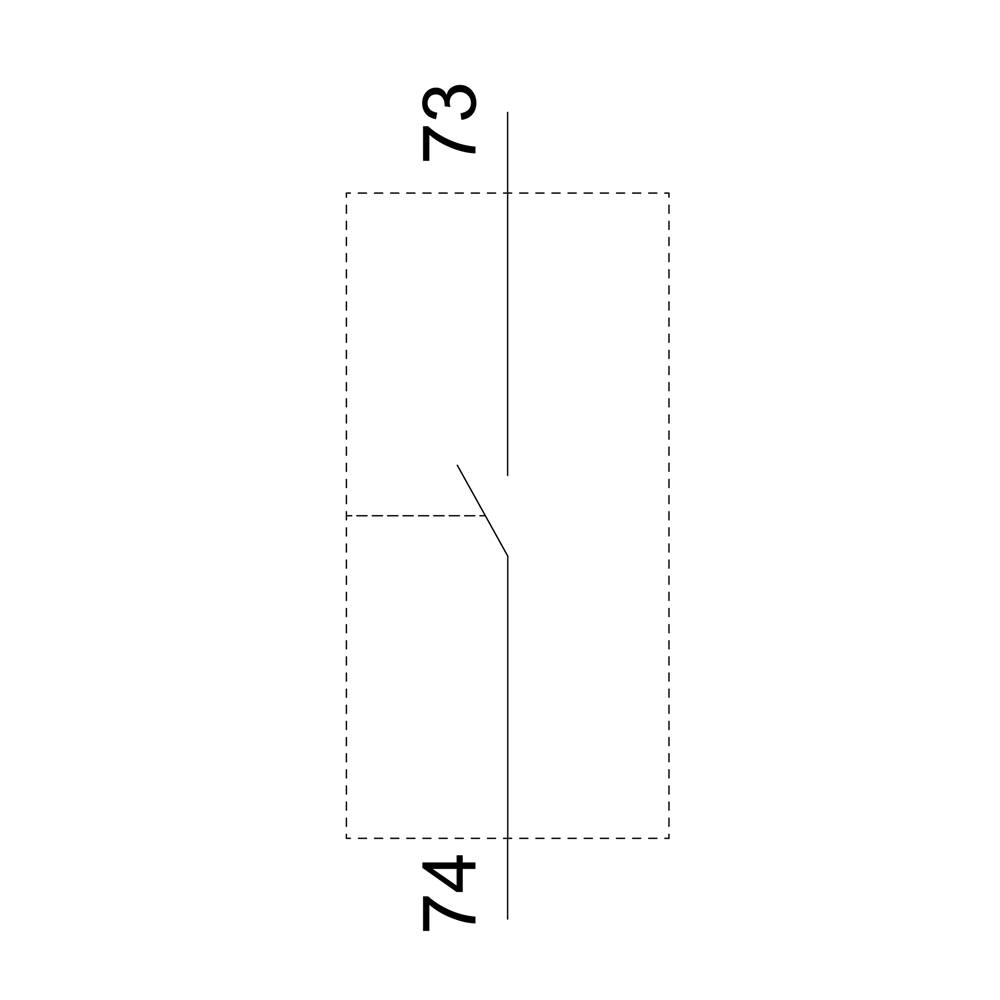

Technische tekening toont een doorsnede van een buis met twee dwarsdoorsneden. Afmetingen 73 en 74 zijn gemarkeerd.

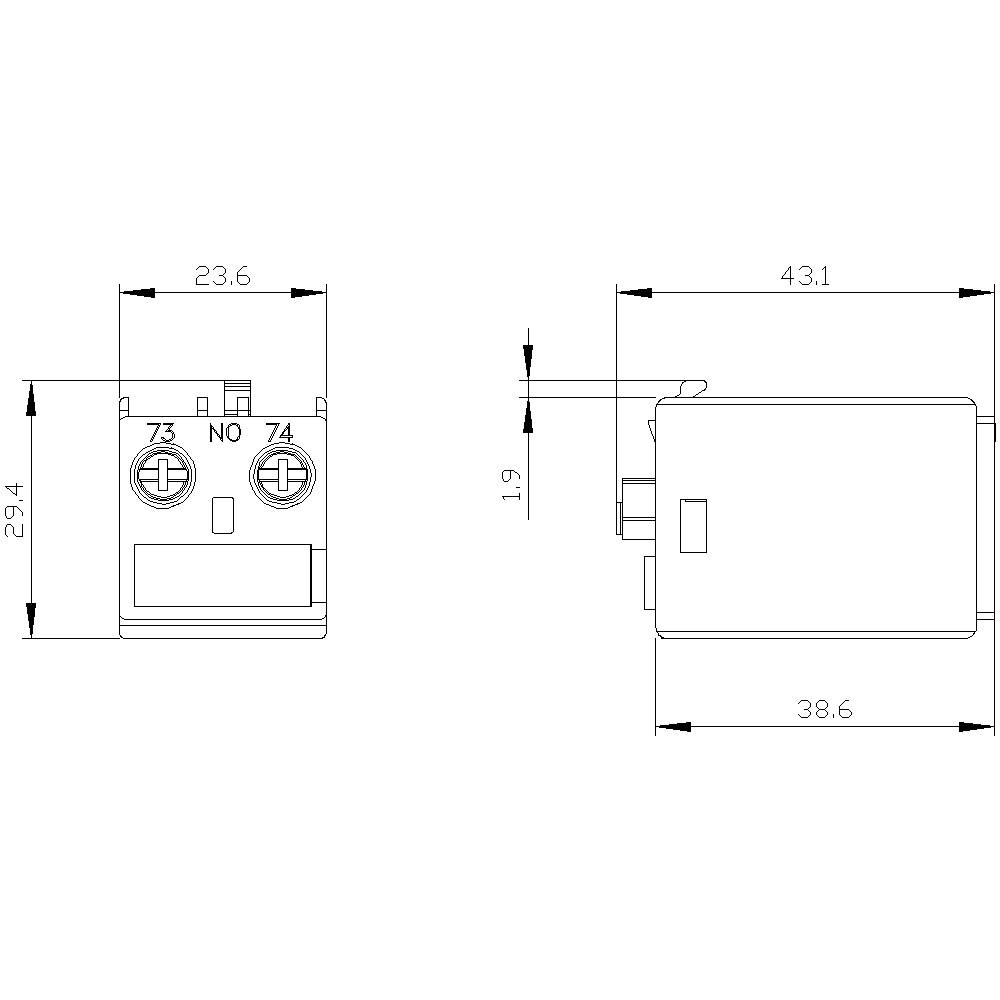

Tekening toont technische afmetingen van een elektrische schakelaar: breedte 23,6 mm, hoogte 29,4 mm, diepte 43,1 mm. Aansluitingen bij 73/NO/74.

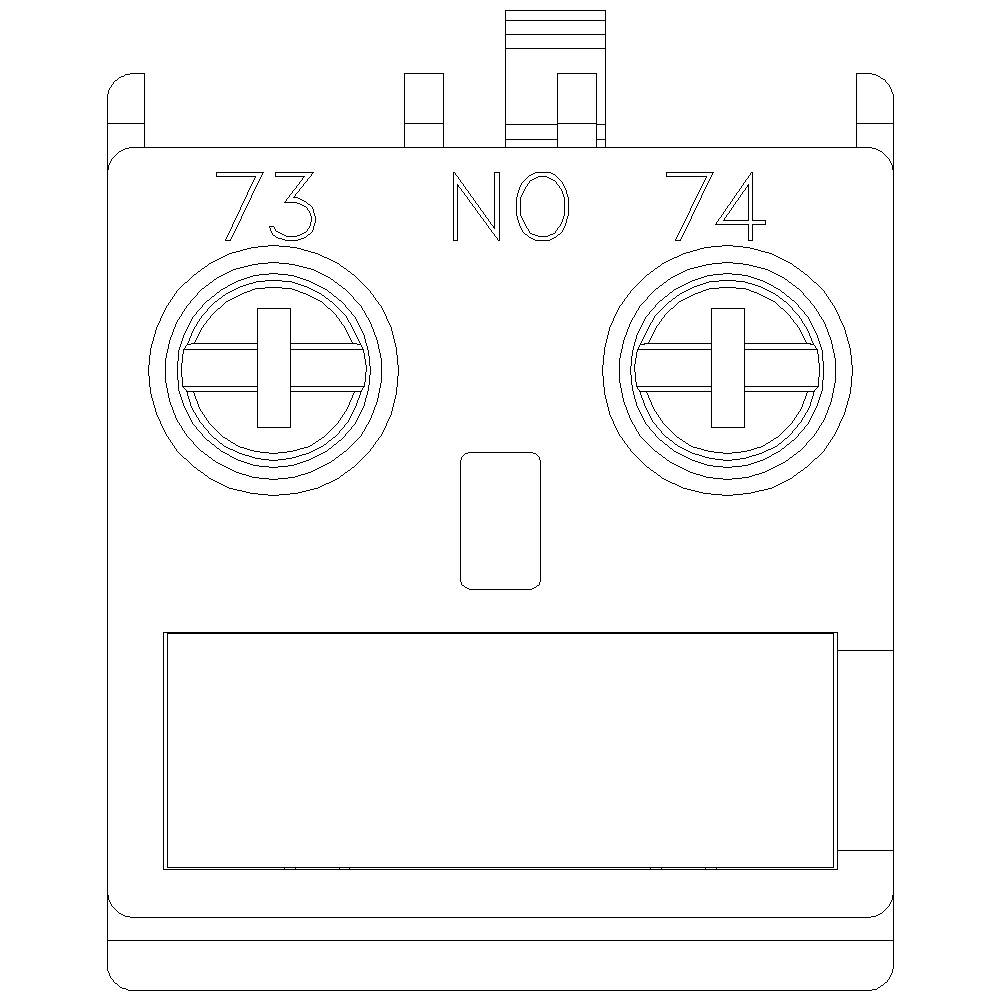

Apparaat met aanduidingen '73', '74' en 'NO' boven twee schakelaars. Groot rechthoekig veld eronder, vermoedelijk een display of bedieningspaneel.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Schroeven

Type

3RH2911-1AA10

Bouwgrootte

S00

Contactsoort

1x NO

Datasheet (PDF)

Momenteel niet beschikbaar

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

Soortnaam: Hulpschakelaar

Type: 3RH2911-1AA10

Bouwgrootte: S00
S0
S2
S3

: 1x NO

Type hulpcontact: 1x NO

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Opsteekbaar

Montagewijze: Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 23.6 mm

Hoogte: 27.5 mm

Diepte: 38.6 mm

Afm.: (b x h x d) 23.6 x 27.5 x 38.6 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862265 Siemens 3RH2911-1AA10 Hulpschakelaar 1x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862265 Siemens 3RH2911-1AA10 Hulpschakelaar 1x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpschakelaar aan de voorzijde, 1 S stroomkabel 1 S aansluiting van boven voor 3RH2 en 3RT2 schroefaansluiting 73/74 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurcircuit.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
