Name: Siemens 3RH2911-1HA01 Hulpschakelaar Direct schakelend 1x NC Met hulpcontact Geschikt voor merk (relais): Siemens Piece
Brand: Siemens
SKU: 2862271
Availability: InStock

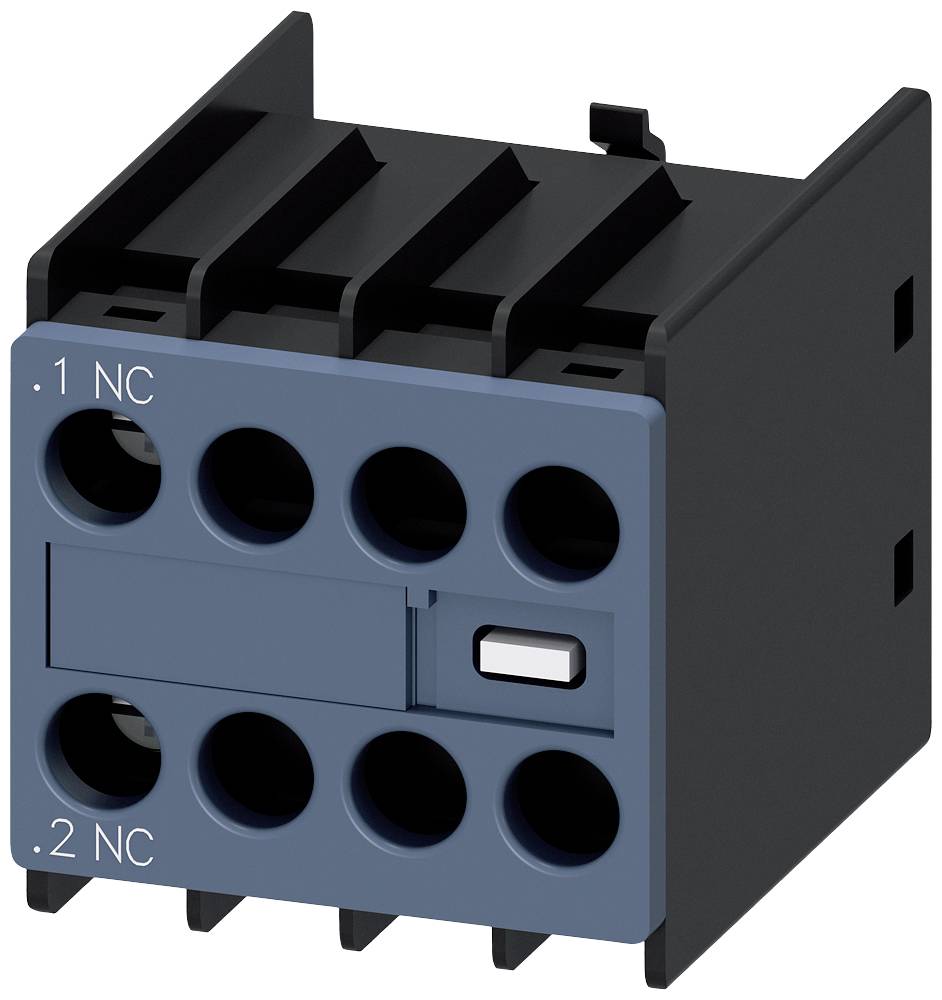

Elektrische schakelblok met zes aansluitingen in twee rijen. Bovenste rij is gemarkeerd met '.1 NC', onderste rij met '.2 NC'.

Een open schakelkast en een productiemachine, gescheiden door een regennat raam. Zichtbare bekabeling en besturingsapparatuur.

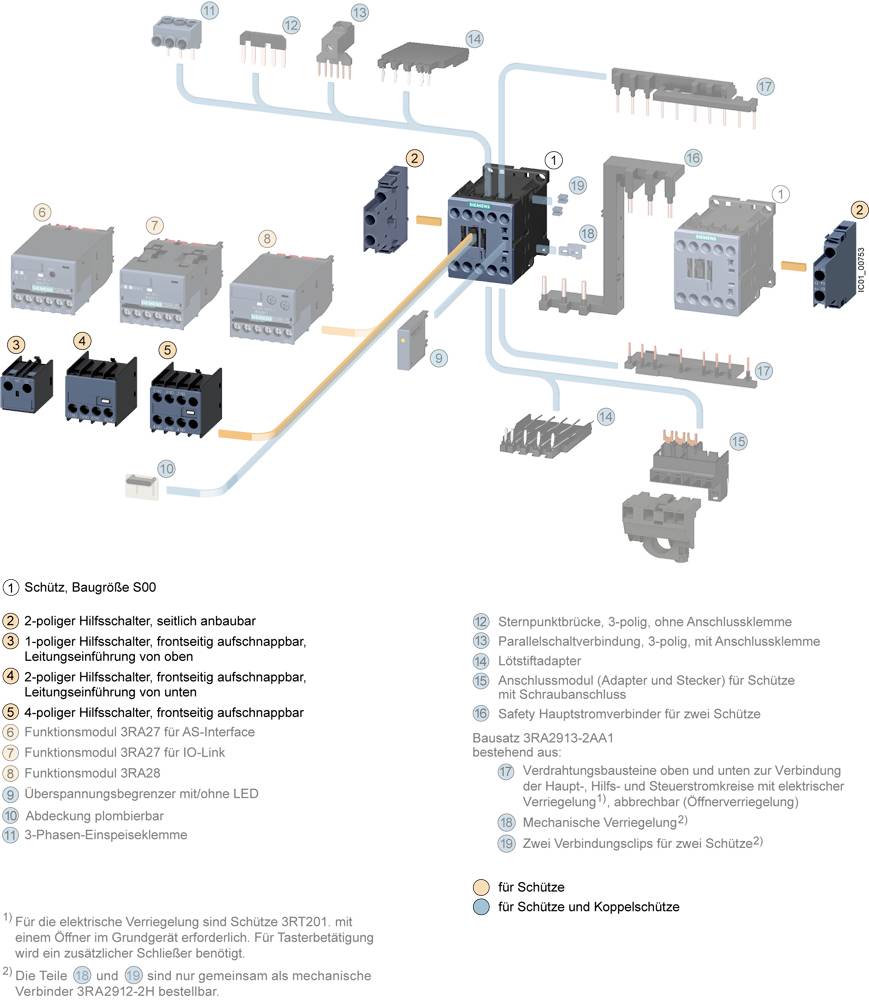

Een diagram toont verschillende schakelaars en hulpschakelaars, verbonden met nummers en pijlen. De legenda verduidelijkt de componenten en verbindingen.

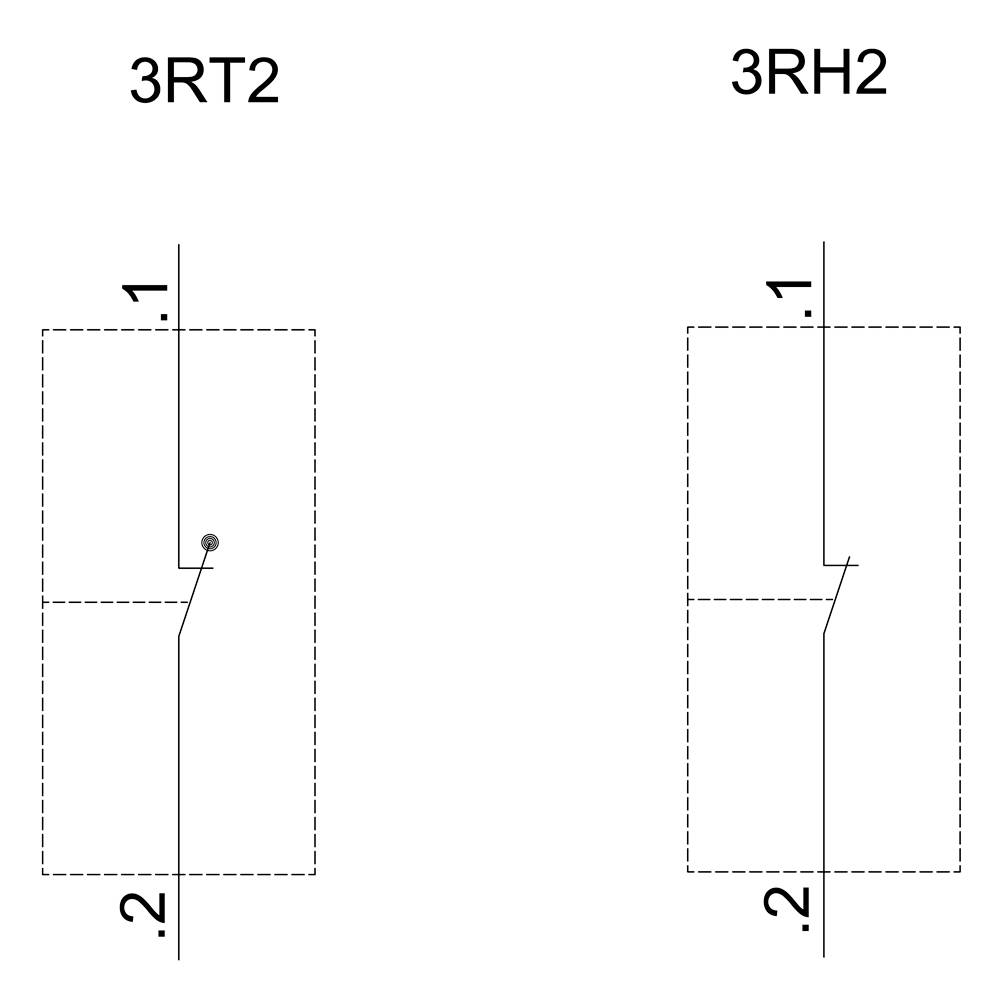

Schakelschema toont twee schakelaars: links '3RT2', rechts '3RH2'. Beide schakelaars draaien van boven '1' naar beneden '2'.

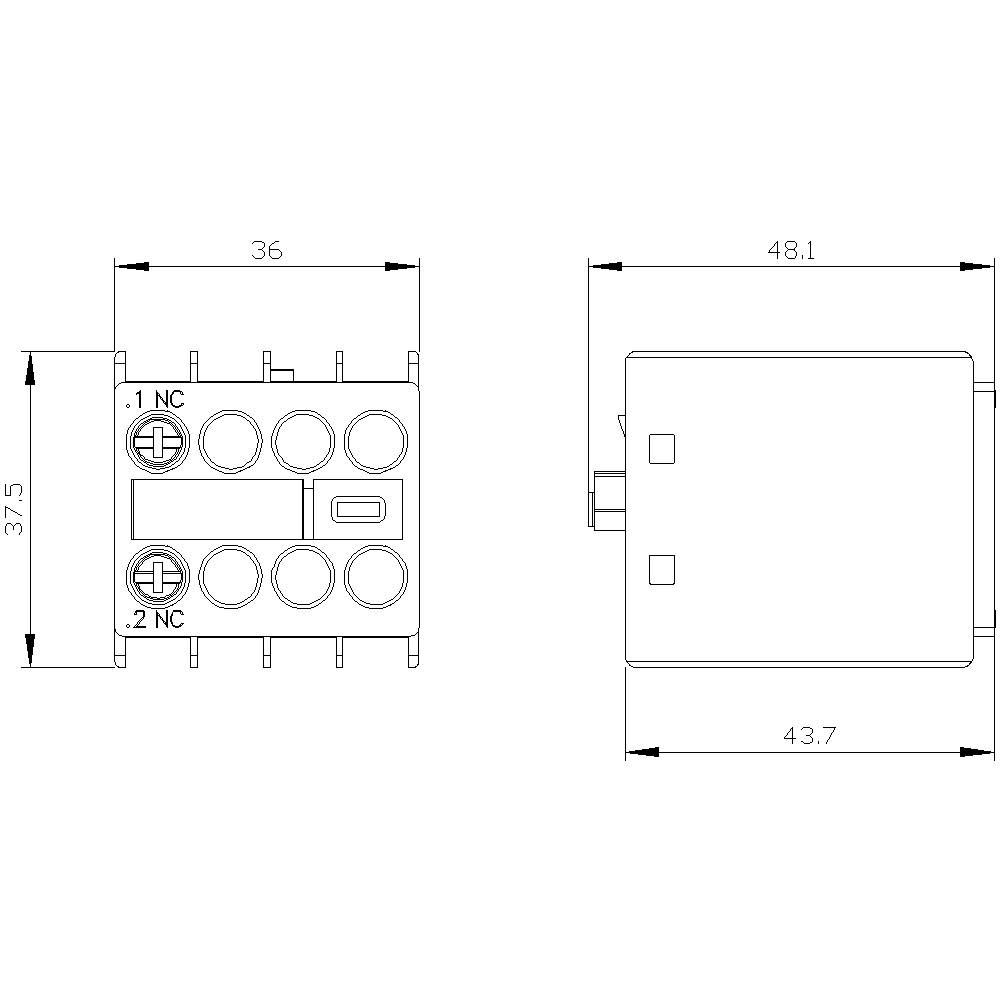

Technische tekening van een elektrisch relais met afmetingen: breedte 36 mm, diepte 43,7 mm, hoogte 48,1 mm. Toont aansluitingen en pinbezetting.

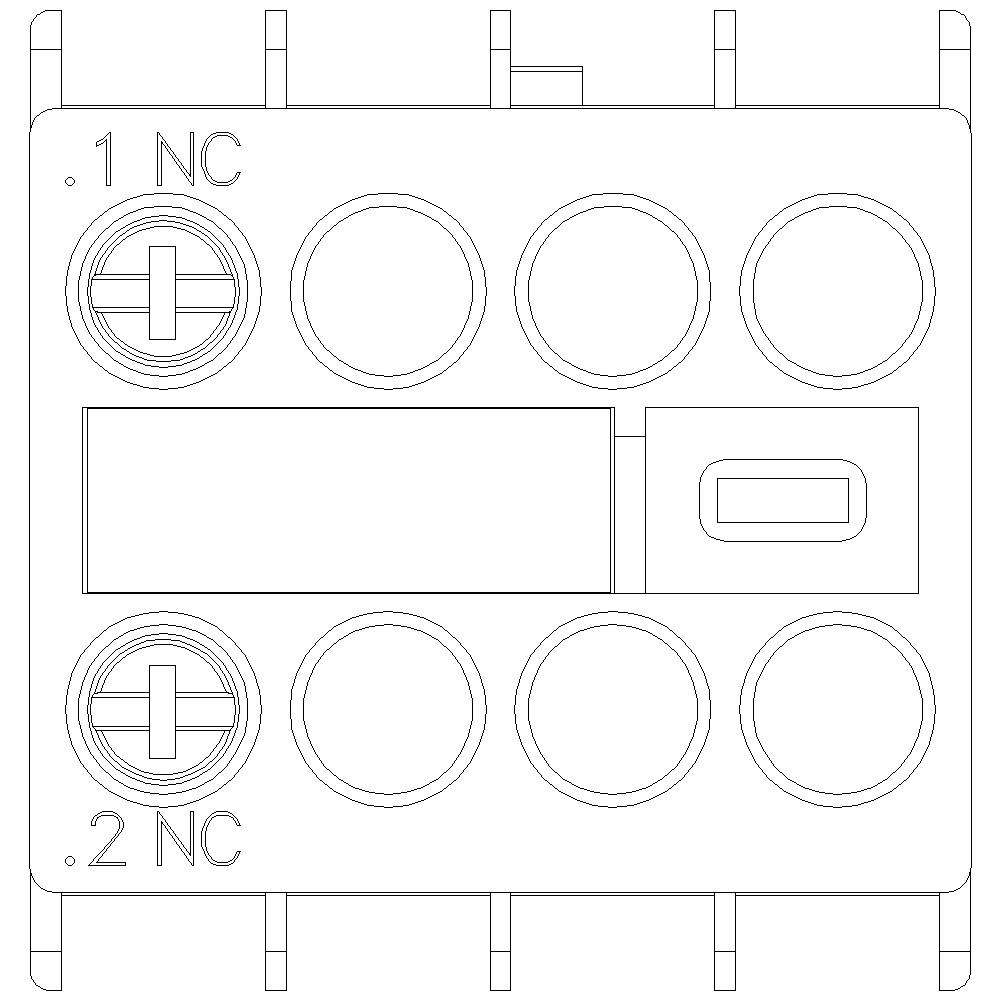

Technische tekening van een elektrische schakelaar met twee "NC" markeringen, symboliseert gesloten stroomkringen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3RH2911-1HA01

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar ma. 12 okt.

2 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 11,56 / Stuk)

€ 11,56

excl. btw

Slechts 2 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

: Piece

Soortnaam: Hulpschakelaar

Type: 3RH2911-1HA01

Bouwgrootte: S00
S0
S2
S3

Schakelwijze: Direct schakelend

: 1x NC

Type hulpcontact: 1x NC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 37.5 mm

Diepte: 43.7 mm

Afm.: (b x h x d) 36 x 37.5 x 43.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862271 Siemens 3RH2911-1HA01 Hulpschakelaar Direct schakelend 1x NC Met hulpcontact Geschikt voor merk (relais): Siemens Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862271 Siemens 3RH2911-1HA01 Hulpschakelaar Direct schakelend 1x NC Met hulpcontact Geschikt voor merk (relais): Siemens Piece

Omschrijving

Hulpschakelaar aan de voorzijde, 1 Ö stroomkabel 1 Ö voor 3RH2 en 3RT2 schroefaansluiting .1/.2, --/-- Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurcircuit.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
