Name: Siemens 3RH2911-1HA20 Hulpschakelaar 4x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2862276
Availability: InStock

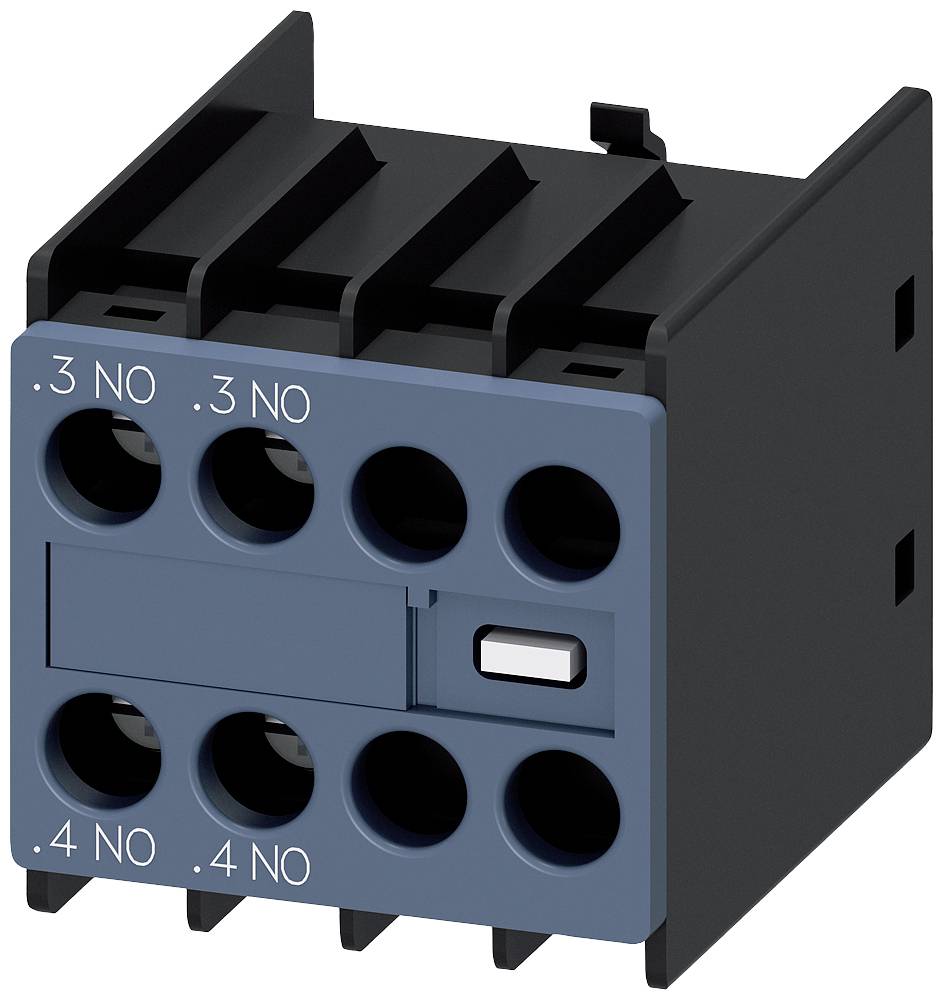

Een blauwe, vierpoolse elektrische stekkerverbinding voor industriële toepassingen, met opschriften '.3 NO' en '.4 NO' op de voorkant.

Een open elektriciteitskast vol kabels en elektronische componenten staat rechts van een regennat raamvenster met een onscherpe achtergrond.

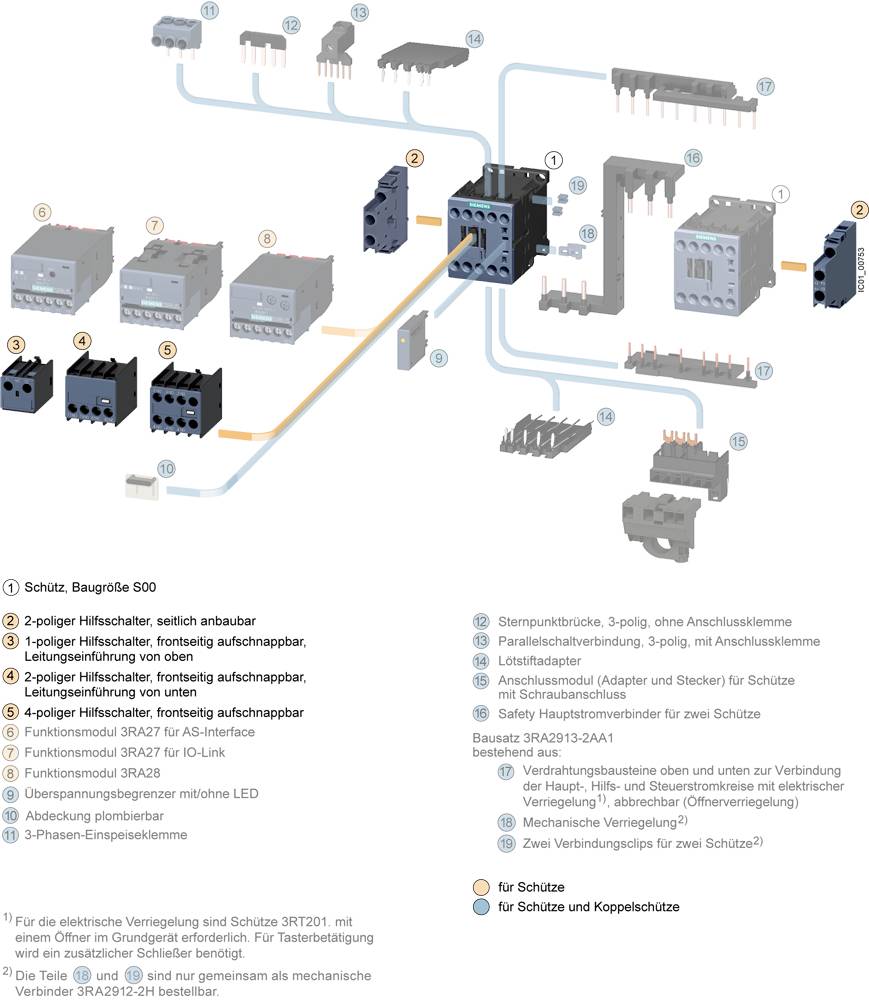

Schakelschema toont verschillende schakelaars en hulpschakelaars met toewijzingslijnen. Belangrijke onderdelen genummerd en verklaard.

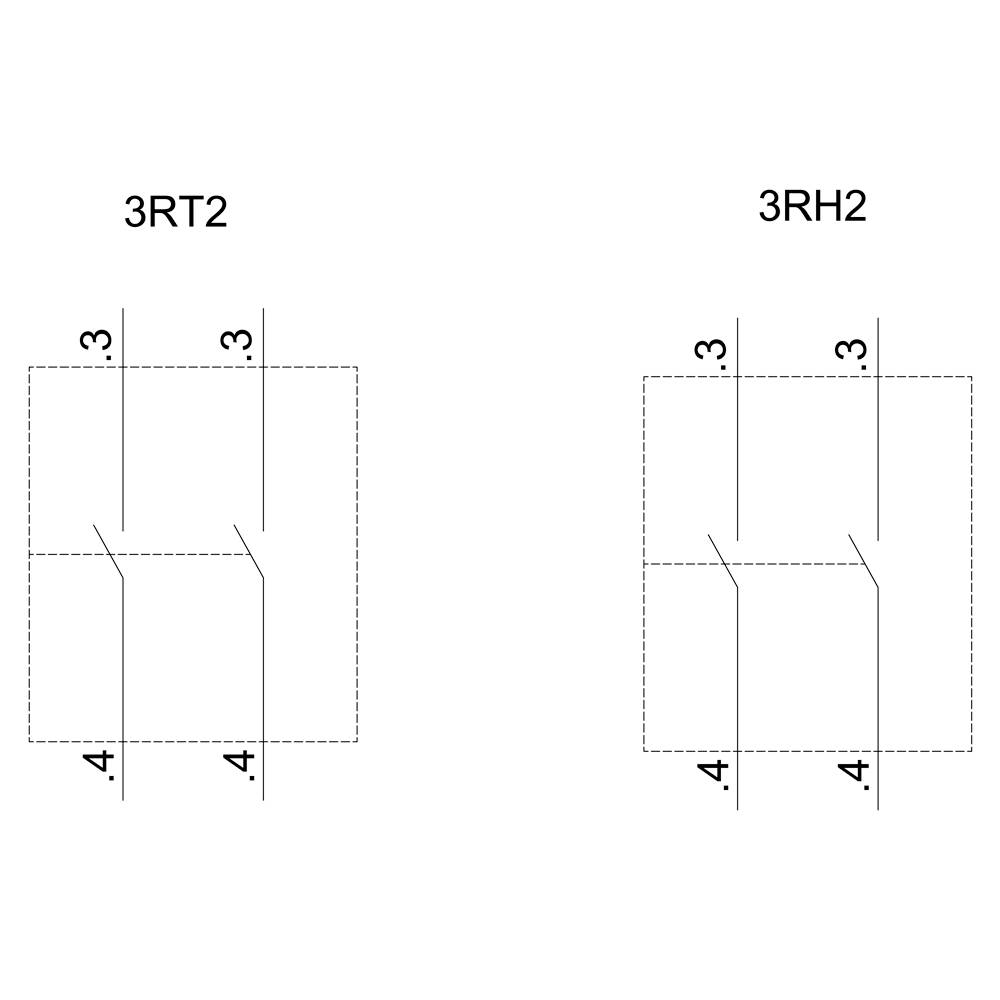

Diagram van twee geometrische vormen, links '3RT2' met afmetingen 3x4, rechts '3RH2' eveneens met afmetingen 3x4.

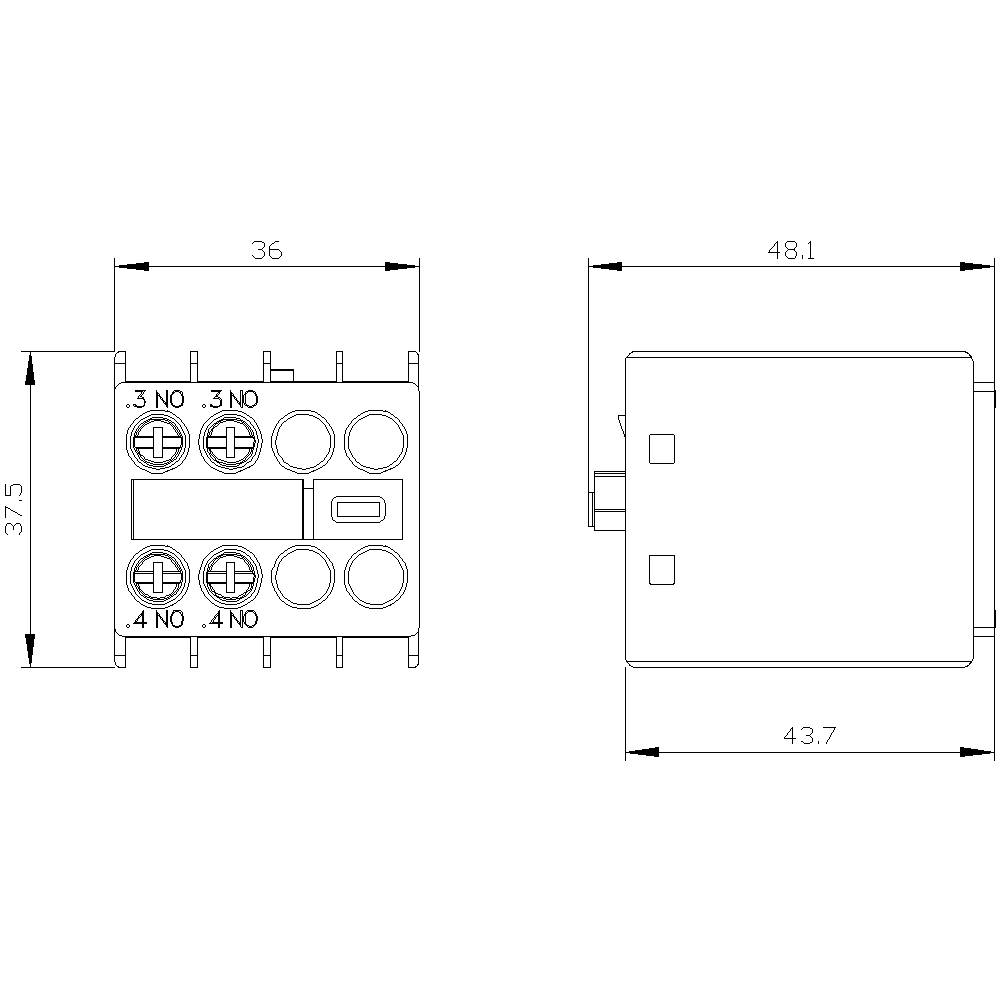

Technische tekening van een relais met afmetingen: 36x37,5 mm en 48,1x43,7 mm. Toont de aansluitingen en hun labels.

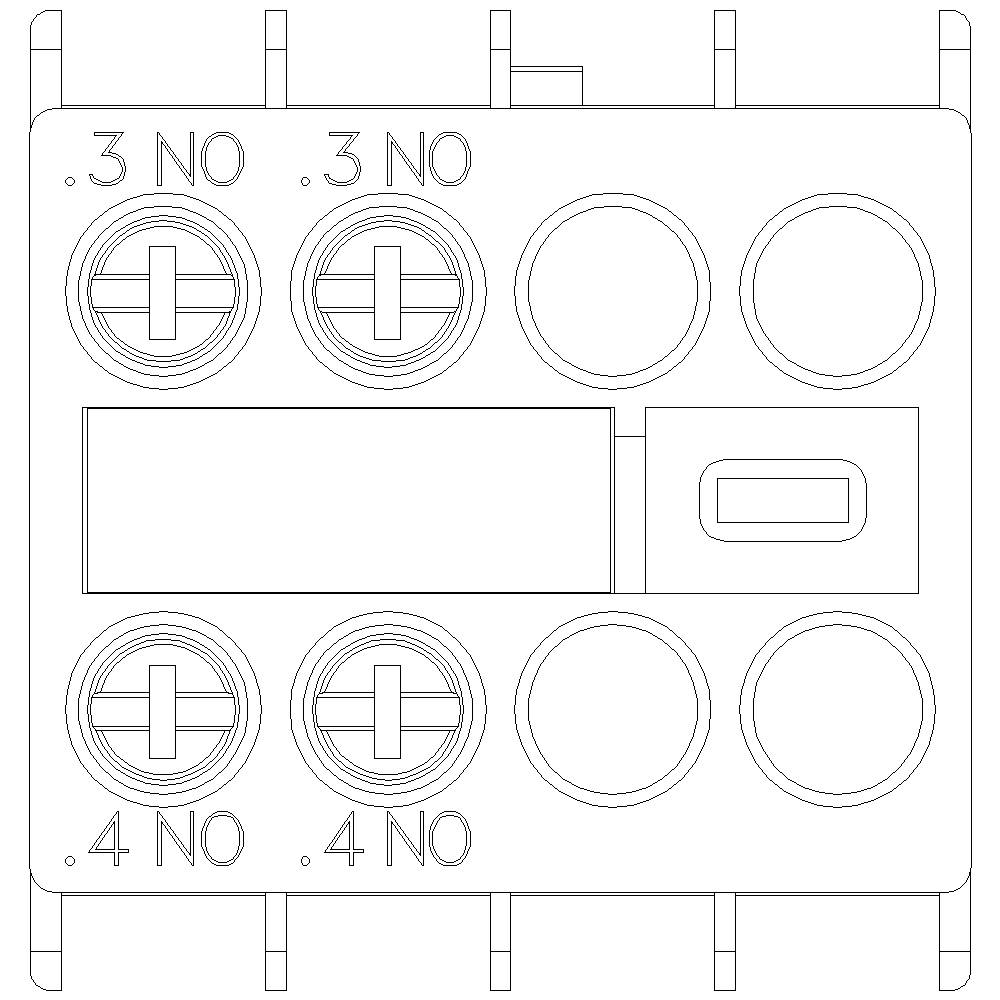

Technische tekening van een schakelaar met contacten gemarkeerd als '3 NO' en '4 NO', toont bovenaanzicht met elektrische aansluitpunten.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Schroeven

Type

3RH2911-1HA20

Bouwgrootte

S00

Contactsoort

4x NO

Datasheet (PDF)

Leverbaar wo. 14 okt.

2 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 14,04 / Stuk)

€ 14,04

excl. btw

Slechts 2 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm), 2x (0,75... 2,5 mmm)

Soortnaam: Hulpschakelaar

Type: 3RH2911-1HA20

Bouwgrootte: S00
S0
S2
S3

: 4x NO

Type hulpcontact: 2x NO

Continu stroom (max.): 6 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Opsteekbaar

Montagewijze: Snap-on bevestiging

Aansluiting: Schroeven

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 37.5 mm

Diepte: 43.7 mm

Afm.: (b x h x d) 36 x 37.5 x 43.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862276 Siemens 3RH2911-1HA20 Hulpschakelaar 4x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862276 Siemens 3RH2911-1HA20 Hulpschakelaar 4x NO Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpschakelaar aan de voorzijde, 2 S stroomkabel 1 S, 1 S voor 3RH2 en 3RT2 schroefaansluiting .3/.4, .3/.4 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in het stuurcircuit.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
