Name: Siemens 3RS7003-1DE00 3RS70031DE00 Scheidingsomvormer 1 stuk(s)
Brand: Siemens
SKU: 1742672
Availability: BackOrder

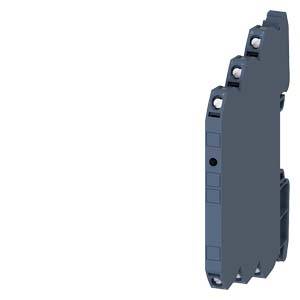

Een grijze elektrische schakelrelais met meerdere aansluitklemmen.

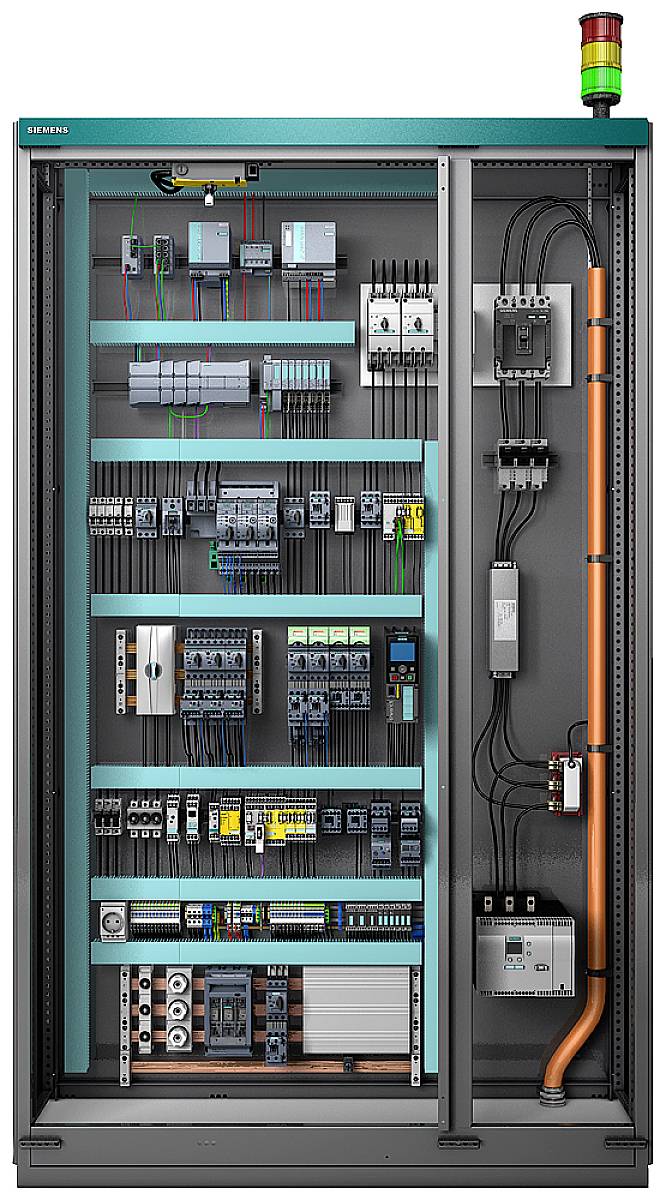

Een schakelkast met elektrische componenten en kabels is afgebeeld. Bovenaan zijn gekleurde signaallampjes voor statusweergave te zien.

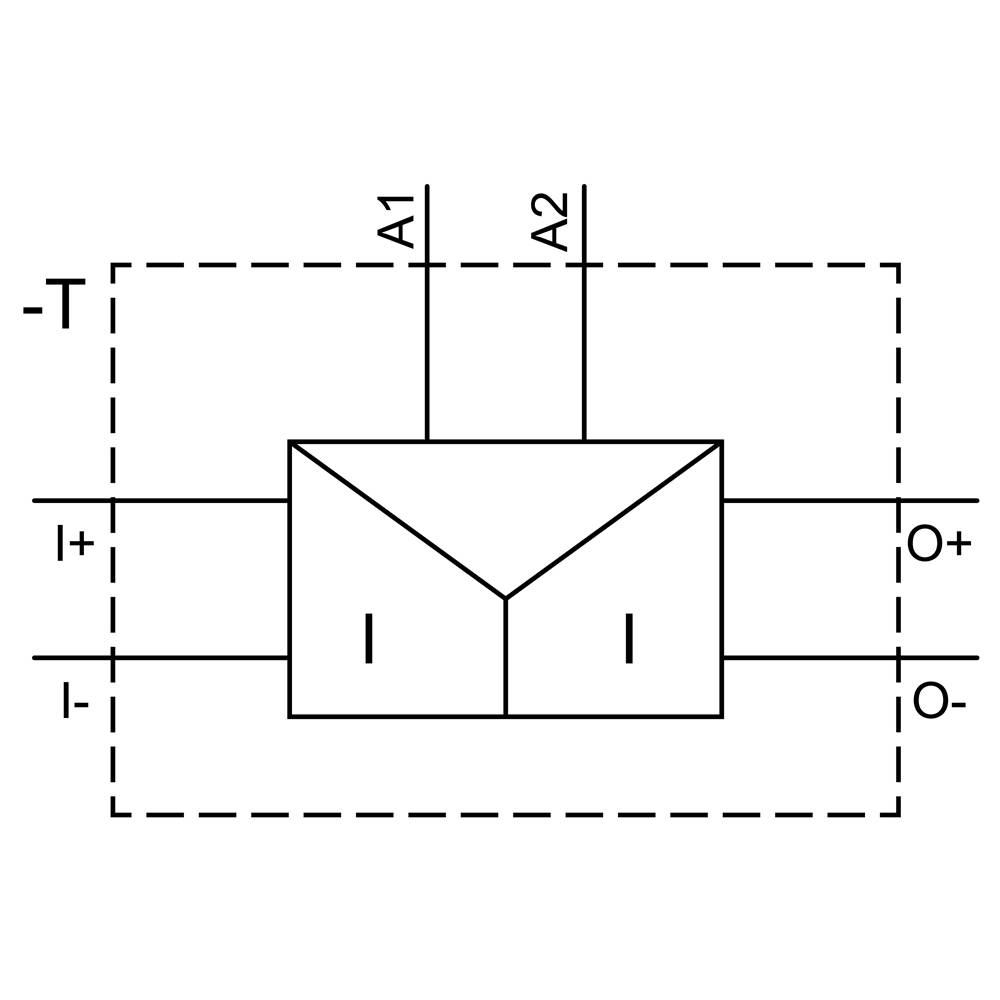

Schakelsymbool van een elektronische component met ingangen I+ en I-, en uitgangen O+ en O-. Bovenzijde: aansluitingen A1 en A2.

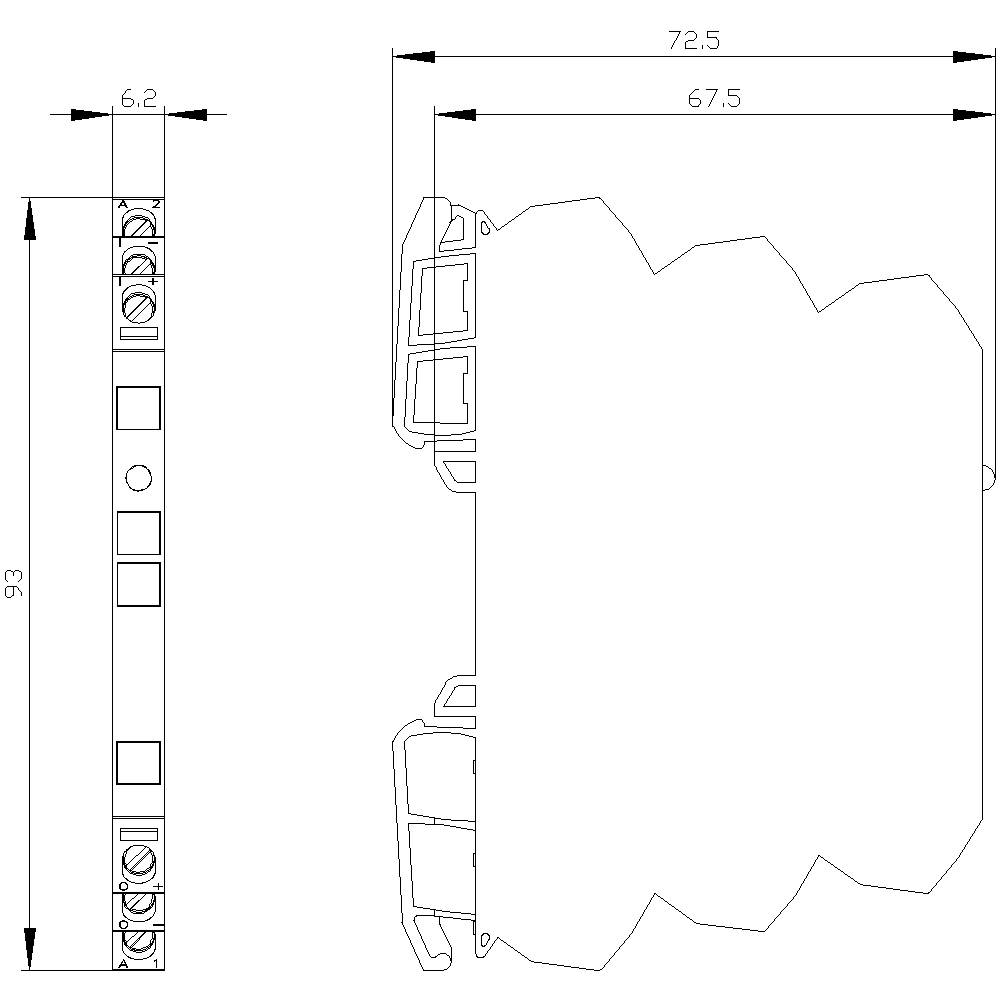

Technische tekening van een onderdeel met afmetingen: Hoogte 93 mm, breedte 72,5 mm, diepte 6,2 mm. Zij- en vooraanzicht weergegeven.

1/4

Afbeelding vergelijkbaar

Soortnaam

Scheidingsomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Type

3RS7003-1DE00

Afm.

(l x b x h) 72.5 x 6.2 x 93 mm

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: IP20
Bevestiging: klikbevestiging

Type: 3RS7003-1DE00

Soortnaam: Scheidingsomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Afm.: (l x b x h) 72.5 x 6.2 x 93 mm

Aansluiting: Schroeven

Uitgangssignaal (stroomsterkte): 20 mA

Last: 500 Ω

Ingangssignaal (stroomsterkte): 20 mA

Ingangsweerstand: 100 Ω

Inhoud: 1 stuk(s)

Breedte: 6.2 mm

Hoogte: 93 mm

: 72.5 mm

Conform RoHS: Ja

Max. omgevingstemperatuur: +60 °C

Min. omgevingstemperatuur: -25 °C

Voedingsspanning: 24 V/AC

Voedingsspanning U(B): 24 V

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.25 mm²

Doorsnede massief (min.): 0.25 mm²

: Snap mounting support rail

: 6.2

: 93 mm

: 72.5 mm

: 1

: 0.29 W

: Screw connection

: IP20

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0 Ω

: FALSE

: TRUE

: FALSE

: TRUE

: Built-in device

: FALSE

: 0.015

: None

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1742672 Siemens 3RS7003-1DE00 3RS70031DE00 Scheidingsomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742672 Siemens 3RS7003-1DE00 3RS70031DE00 Scheidingsomvormer 1 stuk(s)

Omschrijving

Scheidingsomvormer AC/DC 24 V, 3-weg-scheiding ingang: 4-20 mA uitgang: 4-20mA schroefaansluiting scheidingsomvormer SIRIUS 3RS70 voor galvanische scheiding en omzetting van een analoog normsignaal tussen besturing en sensoren/actuatoren.
Door de galvanische scheiding vermijden de scheidingsversterkers wederzijdse beïnvloeding van de analoge kanalen onderling. Dankzij de smalle, compacte constructie heeft u weinig ruimte op de DIN-rail nodig, vooral in platte schakelkasten en schakelkasten met kleine rijafstanden. Het hoogwaardige, moderne design in titaniumgrijs draagt bij aan het gangbare uiterlijk met alle Siemens apparaten in de schakelkast. Het overzichtelijke assortiment apparaten dekt alle toepassingen en vereenvoudigt zo de logistiek en opslag.
Actieve en passieve afzonderlijke bereik-, multi-bereik- en universele omvormers met verschillende voedingsspanningen en aansluitsoorten voor verschillende analoge normsignalen en andere gangbare sensorsignalen zijn beschikbaar. Bovendien bieden wij varianten aan met handmatige automatische omschakeling voor gerichte analoge waarden.
Voor de scheidingsversterker 3RS70 zijn een geschikte potentiaalscheidingsplaat en verschillende verbindingskammen beschikbaar.
De scheidingsversterkers 3RS70 zijn de opvolgers van de beproefde 3RP17-serie.
Sirius relais - een programma voor alle gevallen.
