Name: Siemens 3RT2024-2AP00 Vermogensbeveiliging 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 1747032
Availability: InStock

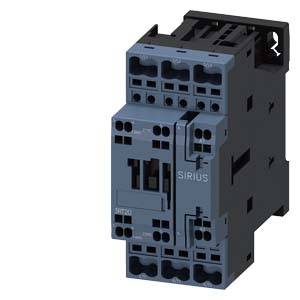

Een elektrische schakelaar in grijs-blauwe kleur met meerdere schroefaansluitingen, geschikt voor het besturen van stroomkringen in schakelkasten.

Een open schakelkast vol kabels en schakelaars staat naast een raam dat bedekt is met regendruppels. Op de achtergrond is een onscherpe industriële machine te zien.

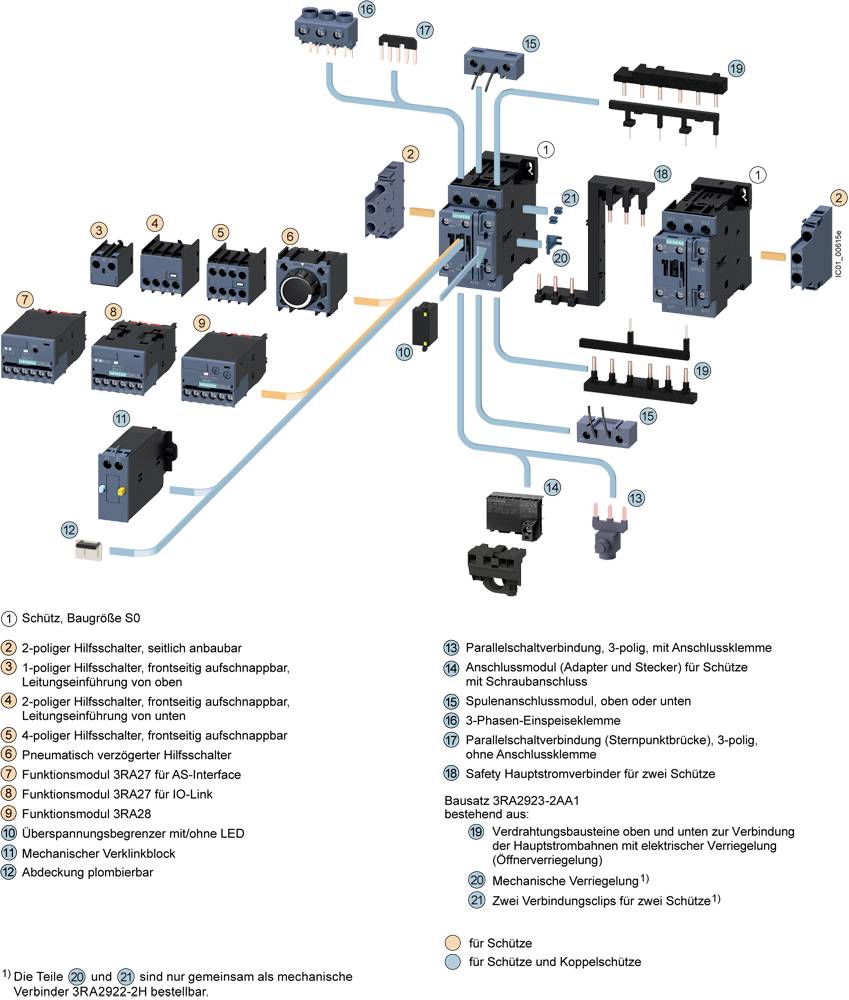

'Ontploffingstekening van een schakelsysteem met genummerde componenten en een legenda die de functies en aansluitingsmogelijkheden beschrijft.'

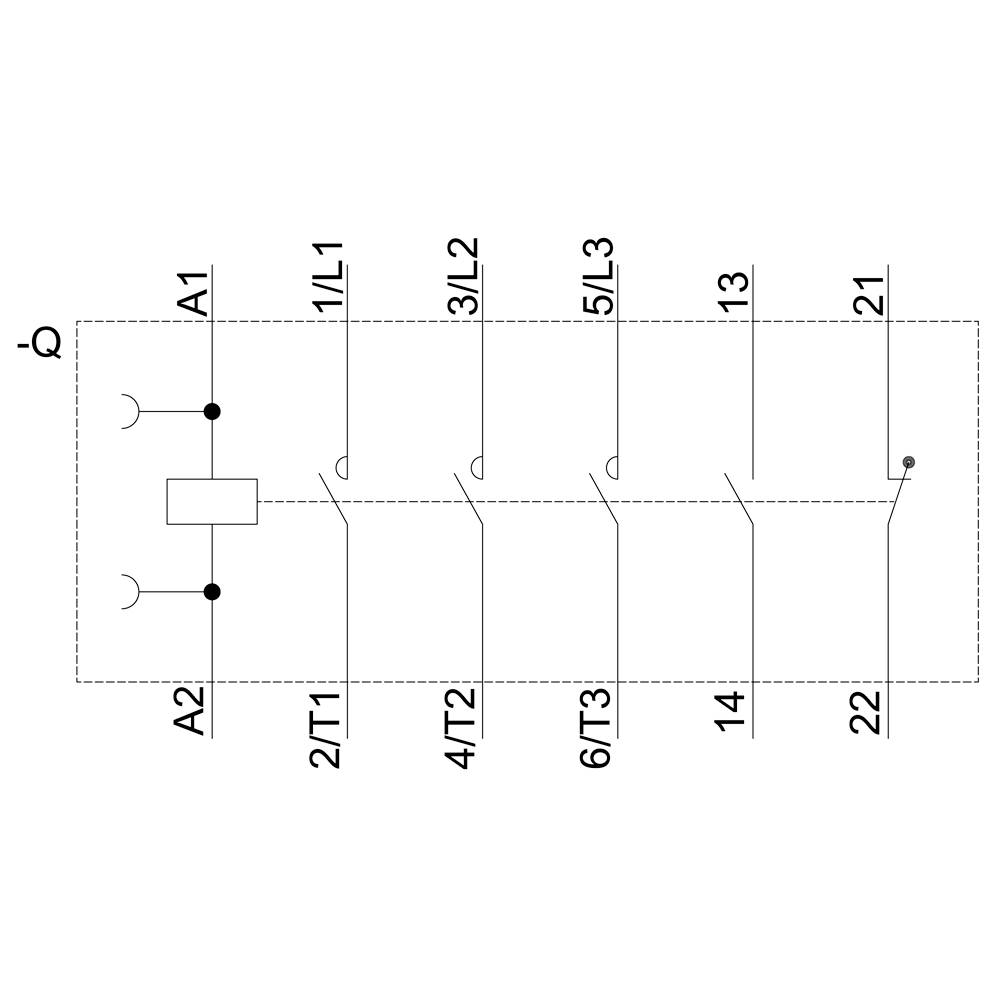

'Schakelschema contacteur: Links onderaan A1, A2. Boven L1, L2, L3. Onderaan T1, T2, T3. Rechter contacten 13, 14, 21, 22. 2 contactpunten links.'

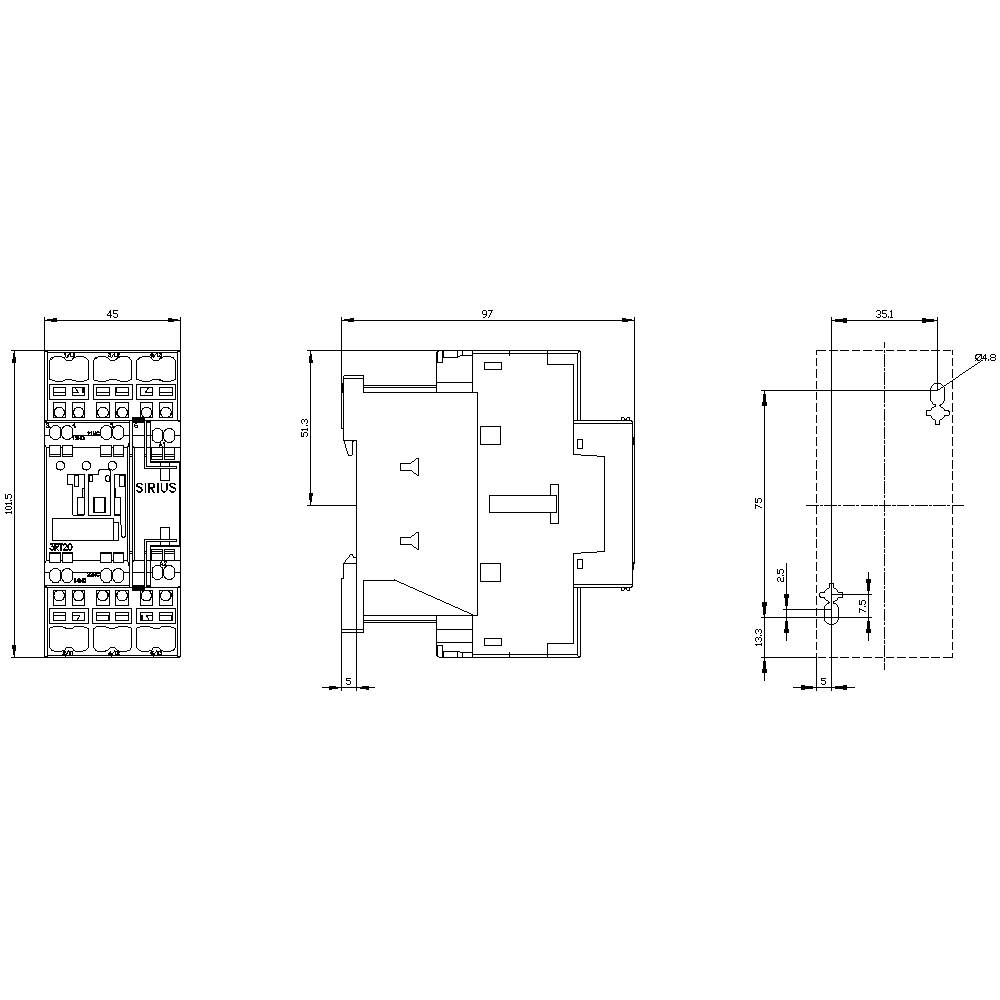

Technische tekening van een elektrische schakelaar: voor-, zij- en bovenaanzicht met nauwkeurige afmetingen in millimeters weergegeven.

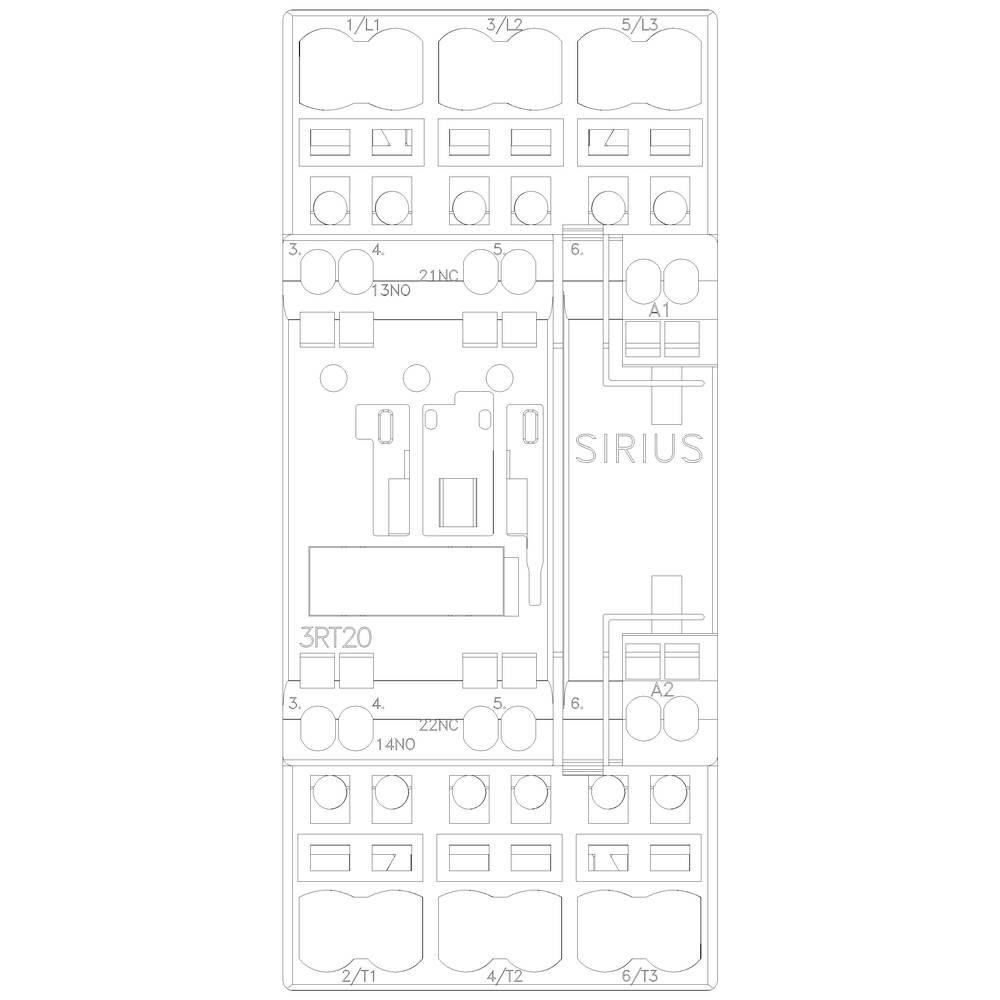

'Technische tekening van een elektrisch schakeltoestel met aanduidingen. Toont de schikking en labeling van elektrische contacten en componenten.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensbeveiliging

Aantal polen

3-polig

Nominale spanning

690 V/AC

Aansluiting

Trekveeraansluiting

Type

3RT2024-2AP00

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Stuk(s)

Totaal (€ 61,15 / Stuk)

€ 61,15

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Aderdoorsnede eendraads of meerdraads: 10 mm²
Aderdoorsnede fijndradig: 6 mm²

Soortnaam: Vermogensbeveiliging

Type: 3RT2024-2AP00

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (min.): 230 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 230 - 230 V/AC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 12 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 10000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 102 mm

Diepte: 97 mm

Afm.: (b x h x d) 45 x 102 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 230-230 V

: Spring clamp connection

: AC

: 12.5 A

: 5.516

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Siemens 3RT2023-1AB00 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1699182

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3RT2023-1AB04 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1746132

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Siemens 3RT2023-1AC20 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1704587

Leverbaar vr. 16 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3RT2023-1AD00 Vermogensbeveiliging 3x NO 4 kW 690 V/AC 1 stuk(s)

Artikelnummer:1746133

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Siemens 3RT2023-1AF00 Vermogensbeveiliging 3x NO 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1746134

Leverbaar di. 20 okt.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3RT2023-1AF04 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1746135

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Siemens 3RT2023-1AG20 Vermogensbeveiliging 3x NO 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1746136

Leverbaar di. 20 okt.

Conrad Electronic

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3RT2023-1AG24 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1746211

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Siemens 3RT2023-1AH00 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:1749855

Leverbaar di. 20 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3RT2023-1AK60 Vermogensbeveiliging 3x NO 4 kW 690 V/AC Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:1746212

Leverbaar vr. 16 okt.

Conrad Electronic

4 kW

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Documenten en downloads

Datablad

Datablad 1747032 Siemens 3RT2024-2AP00 Vermogensbeveiliging 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1747032 Siemens 3RT2024-2AP00 Vermogensbeveiliging 3x NO 690 V/AC Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Vermogenscontactor, AC-3e/AC-3, 12 A, 5,5 kW/400 V, 3-polig, AC 230 V, 50 Hz, hulpcontacten: 1 NO + 1 NC, schroefaansluiting, maat: S0. Vermogenscontactor Sirius 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De contactors bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
