Name: Siemens 3RV2011-1KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690
Brand: Siemens
SKU: 1431167
Availability: BackOrder

Een zwarte en grijze Siemens-vermogensschakelaar met een draaiknop aan de voorkant, gebruikt voor het schakelen van elektrische circuits.

Elektriciteitskast met open behuizing links, toont kabels en elektrische componenten. Rechts een regennat raam met een wazig buitengebied.

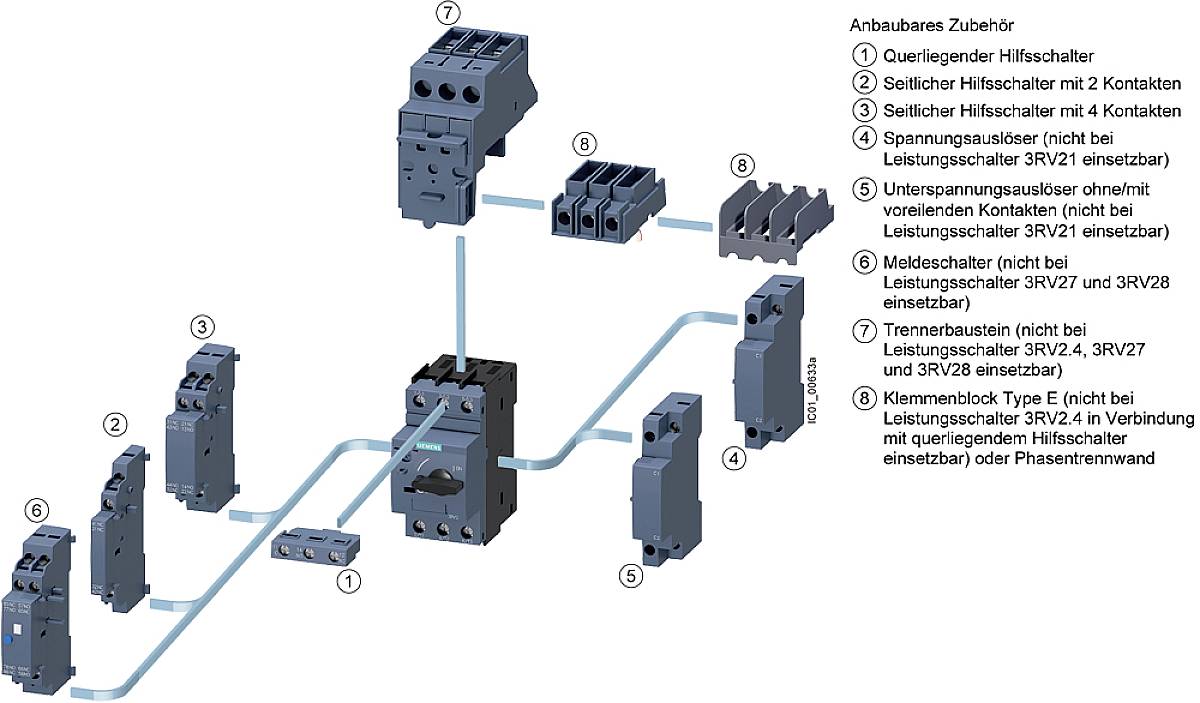

Diagram van de toebehoren voor vermogensschakelaars, met genummerde componenten en verbindingslijnen ter beschrijving van de functie.

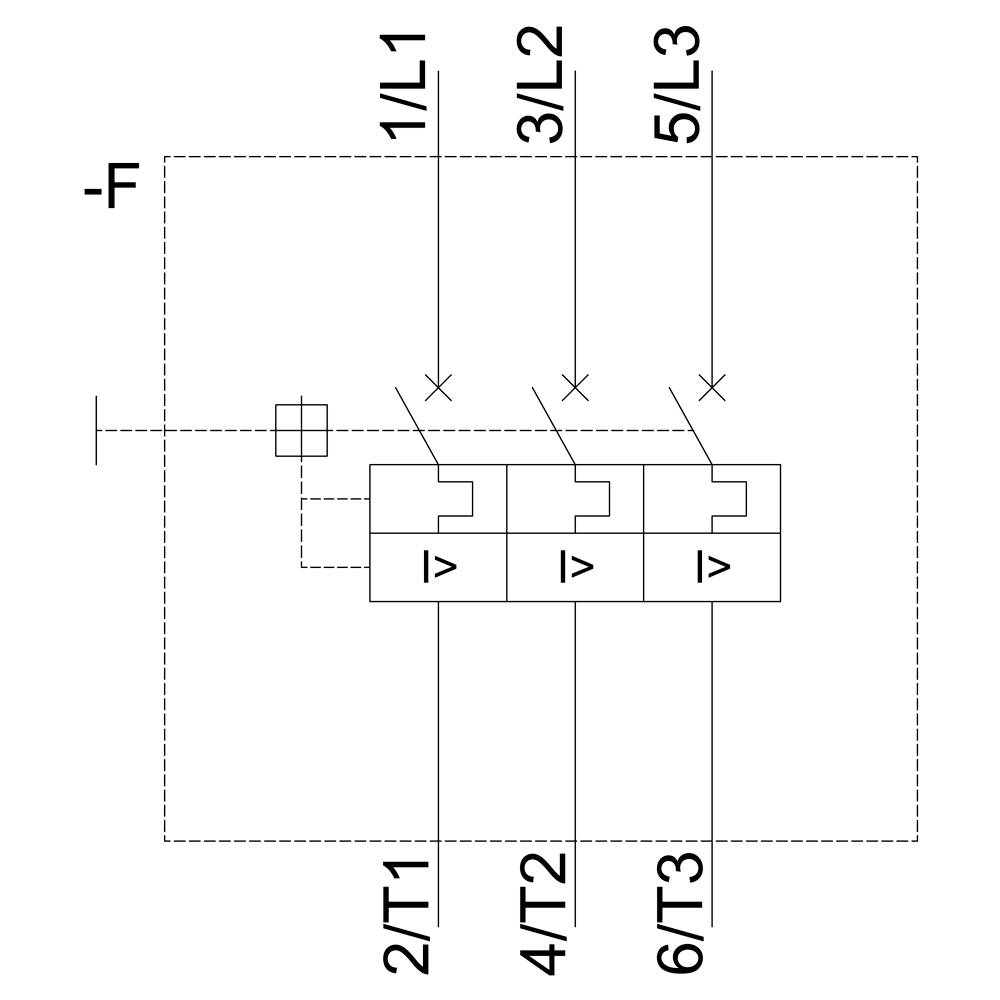

'Schakelschema: Driefasige schakelaar met lastscheider. Aansluitingen 1/L1, 3/L2, 5/L3 boven; 2/T1, 4/T2, 6/T3 onder.'

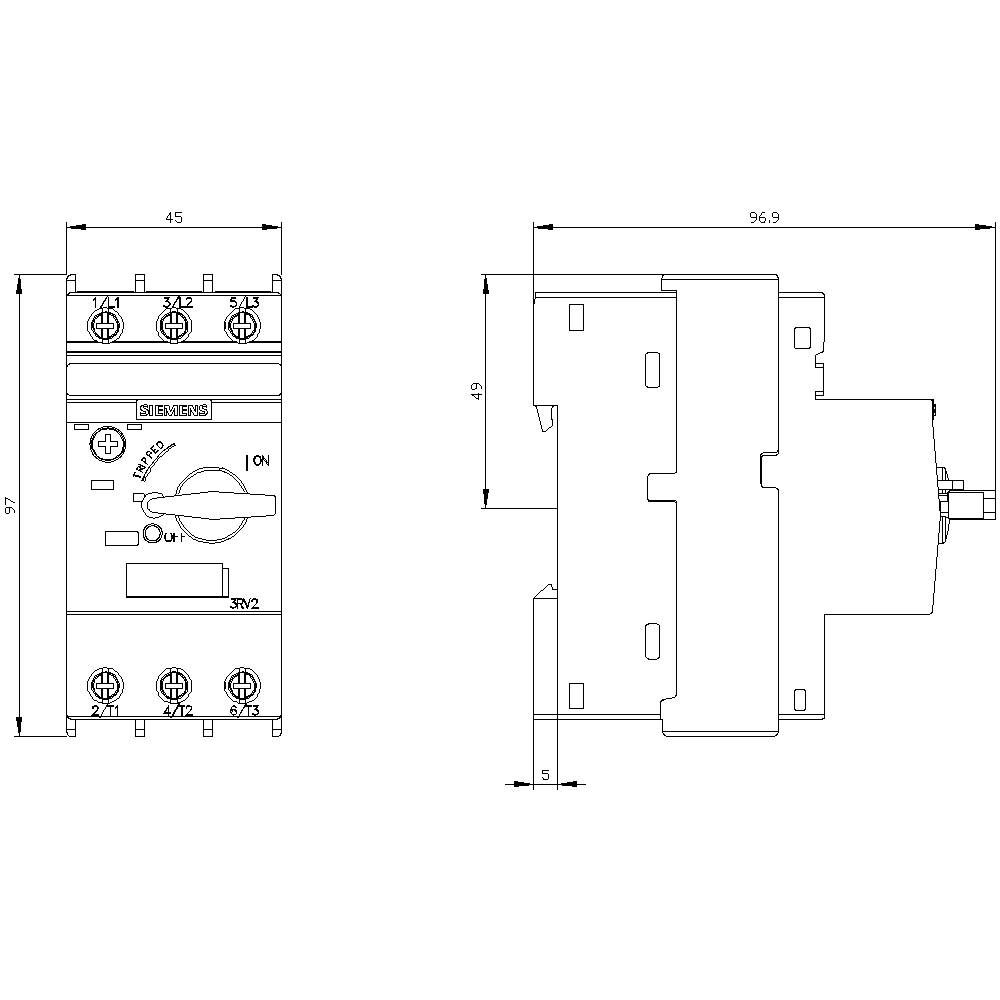

'Technische tekening van een schakelaar met afmetingen: 97 mm x 96,9 mm. Toont voor- en zijaanzicht met aansluitingslabels.'

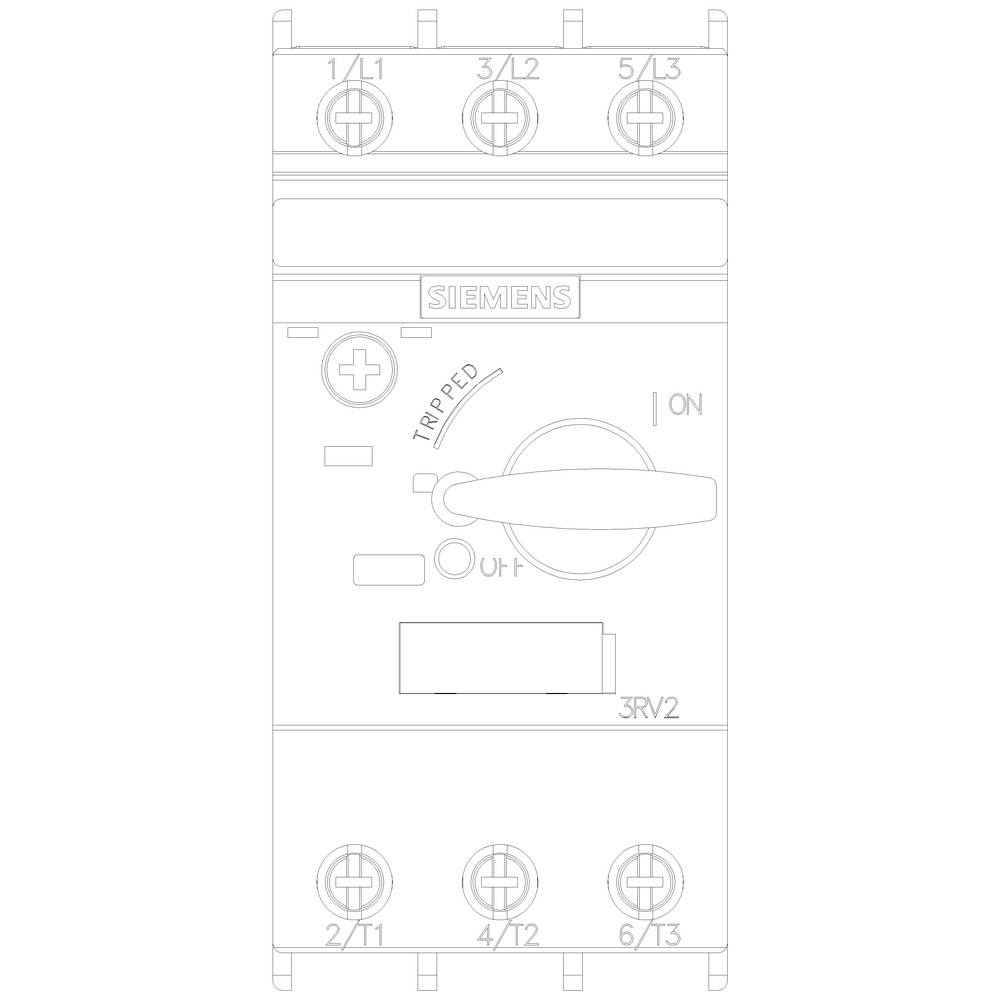

'Schütz-schakelaar met vier aansluitklemmen boven en vier onder. Markeringen voor posities: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

12.5 A

Aansluiting

Schroeven

Type

3RV2011-1KA10

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 72,72 / Stuk)

€ 72,72

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: voor motorbescherming
Uitvoering van de schroefdraad: M3
Gewicht: 349 g
Mechanische levensduur: 100.000
Elektrische levensduur: 100.000
Isolatiespanning: 690 V
Vermogensverlies: 7 W
Frequentie: 50/60 Hz

Soortnaam: Vermogensschakelaar

Type: 3RV2011-1KA10

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 9 A

Instelbereik stroomsterkte (max.): 12.5 A

Instelbereik (stroomsterkte): 9 - 12.5 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: DIN-rail

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Bijzonderheden: Met hulpcontact

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 5.5 kW

: FALSE

: 12.5 A

: FALSE

: 3

: 690-690 V

: 9-12.5 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 3 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Verpakkingswijze

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745448

Leverbaar di. 20 okt.

Conrad Electronic

0.16 A

Piece

0.11 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

Leverbaar di. 20 okt.

Conrad Electronic

0.16 A

0.11 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745450

Leverbaar di. 20 okt.

Conrad Electronic

0.2 A

Piece

0.14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

Leverbaar di. 20 okt.

Conrad Electronic

0.2 A

0.14 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745453

Leverbaar di. 20 okt.

Conrad Electronic

0.25 A

Piece

0.18 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745454

Leverbaar di. 20 okt.

Conrad Electronic

0.32 A

Piece

0.22 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745455

Leverbaar di. 20 okt.

Conrad Electronic

0.4 A

Piece

0.28 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Single

Artikelnummer:1745456

Leverbaar di. 20 okt.

Conrad Electronic

0.5 A

Single

0.35 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745457

Leverbaar di. 20 okt.

Conrad Electronic

0.63 A

Piece

0.45 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Siemens 3RV1011-0HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.55 - 0.8 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm Piece

Artikelnummer:1745458

Leverbaar di. 20 okt.

Conrad Electronic

0.8 A

Piece

0.55 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Documenten en downloads

Datablad

Datablad 1431167 Siemens 3RV2011-1KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431167 Siemens 3RV2011-1KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 9 - 12.5 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar maat S00 voor motorbeveiliging, Class 10 A-uitschakelspoel 1,1 - 12,5 A N-uitschakelspoel 163 A. Schroefaansluiting. Standaard schakelvermogen. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
