Name: Siemens 3RW3036-1BB04 3RW30361BB04 Softstarter Motorvermogen bij 400 V 22 kW 480 V Nominale stroom 45 A
Brand: Siemens
SKU: 1699572
Availability: InStock

Een elektrisch apparaat in zwart en zilver met meerdere aansluitingen en een fabrikantmerkenlogo in het midden van de voorkant.

Een open schakelkast toont geordende elektrische componenten en bekabeling.

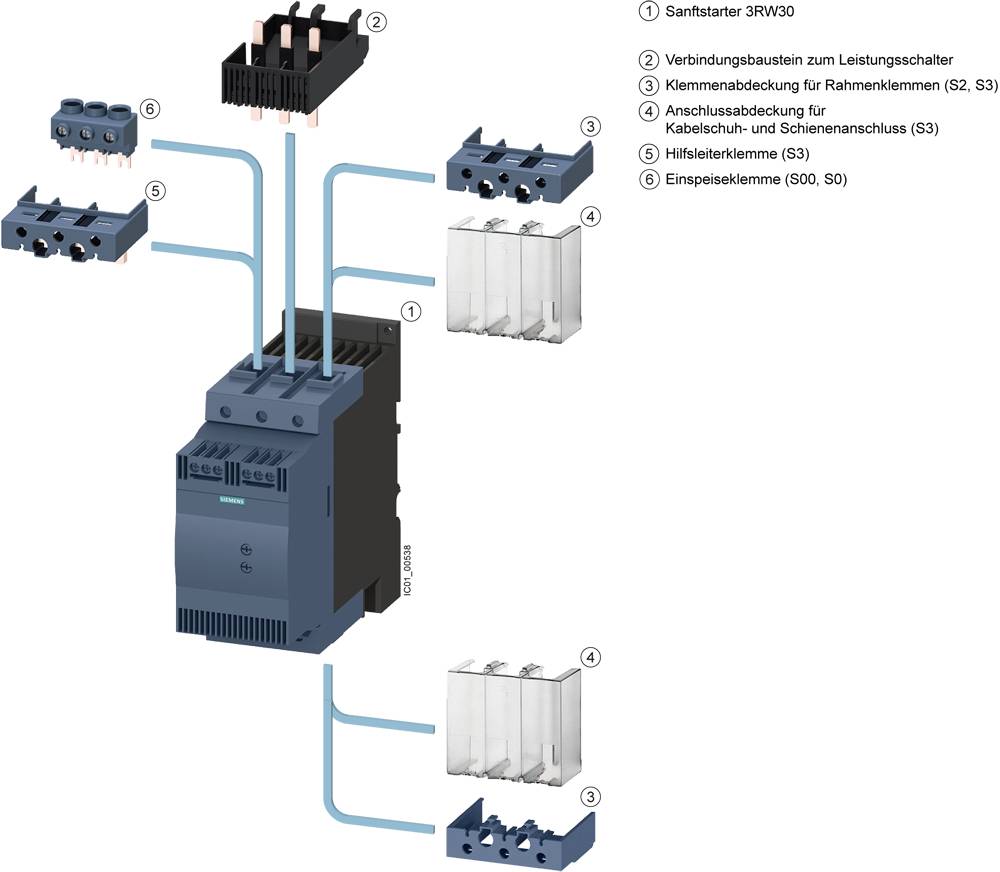

'Diagram van een schakelaars 3RW30 met componenten: verbindingsmodule, klemmenafdekking, aansluitafdekking, hulp- en voedingsklem.'

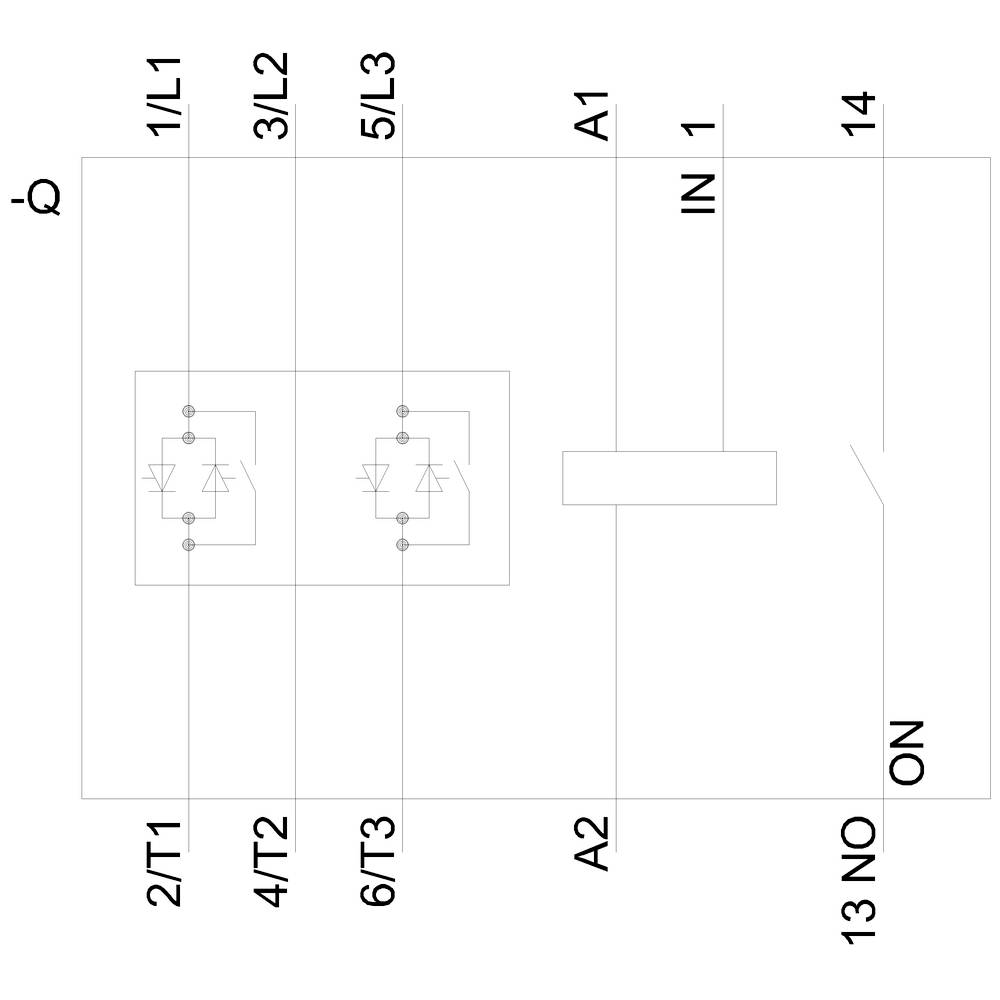

Schakelschema met twee dioden in het linker deel, aansluitingen gemerkt met '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'. Rechts 'IN 1', '13 NO', '14 ON'.

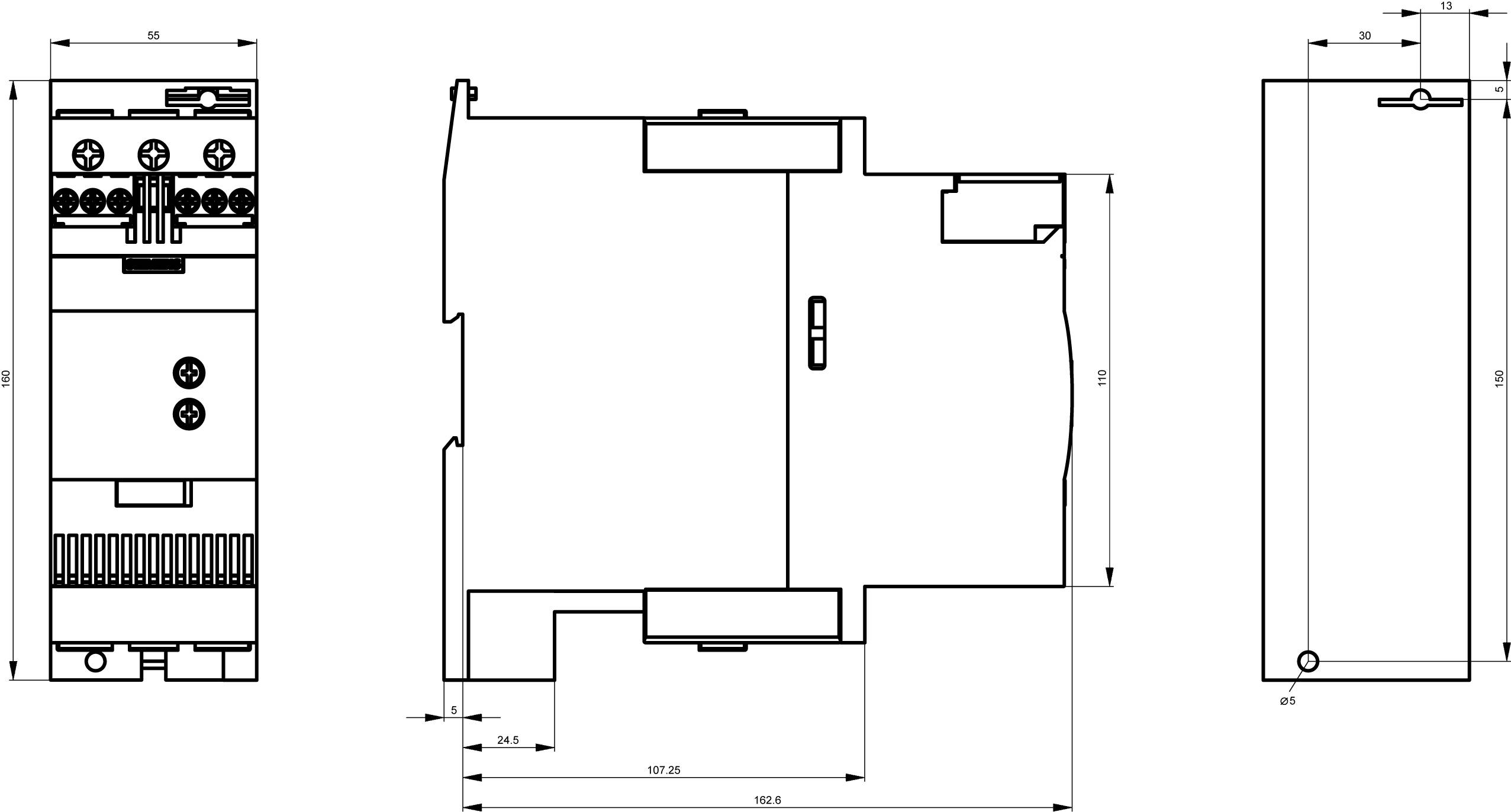

Technische tekening van een driepolig relais in voor-, zij- en bovenaanzicht met afmetingen in millimeters.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 13 okt.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 599,17 / Stuk)

€ 599,17

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Softstarter S2, 45 A, 22 kW/400 V, 40 graden, AC 200 - 480 V, AC/DC 24 V

Nominale spanning: 480 V
Nominale stroom: 45 A

Technische specificaties

Beschermingsklasse: IP00
Bevestiging: schroef- en klikbevestiging
Aantal NO-contact: 1
Model: S2
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 600 V

Motorspanning: 400 V

Soortnaam: Softstarter

Voedingsstroom: 45 A

Motorvermogen bij 400 V: 22 kW

Nominale spanning: 480 V

Uitvoering: Schroefaansluiting

Fabrikantnr.: 3RW30361BB04

Nominale stroom: 45 A

Nominale stroom (afgerond): 45 A

Type: 3RW3036-1BB04

Motorvermogen bij 230 V/400 V: 22 kW

Afm.: (b x h x d) 55 x 160 x 170 mm

Aansluiting: Schroefklem

Breedte: 55 mm

Hoogte: 160 mm

Diepte: 170 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: FALSE

: AC/DC

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Soortnaam

Motorvermogen bij 230 V/400 V

Nominale spanning

Siemens 3RW3013-1BB04 3RW30131BB04 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1704967

Leverbaar vr. 16 okt.

Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

Siemens 3RW3013-2BB04 3RW30132BB04 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1746684

Leverbaar vr. 16 okt.

Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 177,68^*

Siemens 3RW3013-2BB14 3RW30132BB14 Softstarter Motorvermogen bij 400 V 1.5 kW 480 V Nominale stroom 3.6 A

Artikelnummer:1746685

Leverbaar vr. 16 okt.

Conrad Electronic

3.6 A

1.5 kW

Softstarter

1.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 181,81^*

Siemens 3RW3014-1BB04 3RW30141BB04 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1699568

Leverbaar vr. 16 okt.

Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 198,34^*

Siemens 3RW3014-2BB04 3RW30142BB04 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1699569

Leverbaar vr. 16 okt.

Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Siemens 3RW3014-2BB14 3RW30142BB14 Softstarter Motorvermogen bij 400 V 3 kW 480 V Nominale stroom 6.5 A

Artikelnummer:1746686

Leverbaar vr. 16 okt.

Conrad Electronic

6.5 A

3 kW

Softstarter

3 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 206,60^*

Siemens 3RW3016-1BB04 3RW30161BB04 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1746687

Leverbaar vr. 16 okt.

Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 219,01^*

Siemens 3RW3016-2BB04 3RW30162BB04 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1744276

Leverbaar vr. 16 okt.

Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Siemens 3RW3016-2BB14 3RW30162BB14 Softstarter Motorvermogen bij 400 V 4 kW 480 V Nominale stroom 9 A

Artikelnummer:1746688

Leverbaar vr. 16 okt.

Conrad Electronic

9 A

4 kW

Softstarter

4 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 227,27^*

Siemens 3RW3017-1BB04 3RW30171BB04 Softstarter Motorvermogen bij 400 V 5.5 kW 480 V Nominale stroom 12.5 A

Artikelnummer:1746689

Leverbaar vr. 16 okt.

Conrad Electronic

12.5 A

5.5 kW

Softstarter

5.5 kW

480 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 243,80^*

Documenten en downloads

Datablad

Datablad 1699572 Siemens 3RW3036-1BB04 3RW30361BB04 Softstarter Motorvermogen bij 400 V 22 kW 480 V Nominale stroom 45 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699572 Siemens 3RW3036-1BB04 3RW30361BB04 Softstarter Motorvermogen bij 400 V 22 kW 480 V Nominale stroom 45 A

Omschrijving

Sirius softstarter S2 45 A, 22 kW/400 V, 40 °C AC 200 - 480 V, AC/DC 24 V schroefklemmen. Softstarter Sirius 3RW30 voor standaardtoepassingen voor het soepel starten van draaistroomasynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het voedingsnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en uiterst eenvoudig gebruik. De geïntegreerde bypass zorgt ervoor dat de constructie uiterst compact is en zorgt voor minder warmte-opbouw in de schakelkast. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA).
De softstarters 3RW zijn beschikbaar voor netwerken tot 690 V in een groot vermogensbereik met verschillende besturingsvoedingsspanningen en algemeen met schroef- en lasklemaansluiting. Bij 3RW30/40 zijn er extra varianten met 24V-stuurvoedingspanning. Enkele van de 3RW40 tot formaat S3 en alle 3RW44 bieden bovendien een thermische motorbeveiliging.
Met de optionele verbindingsmodule kunnen de softstarters op de vermogensschakelaars worden gemonteerd, zelfs voor de varianten met lasklemaansluiting.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
