Name: Siemens 3RW5076-6TB14 3RW50766TB14 Softstarter Motorvermogen bij 400 V 250 kW Motorvermogen bij 230 V 132 kW 200 V, 480
Brand: Siemens
SKU: 2864255
Availability: BackOrder

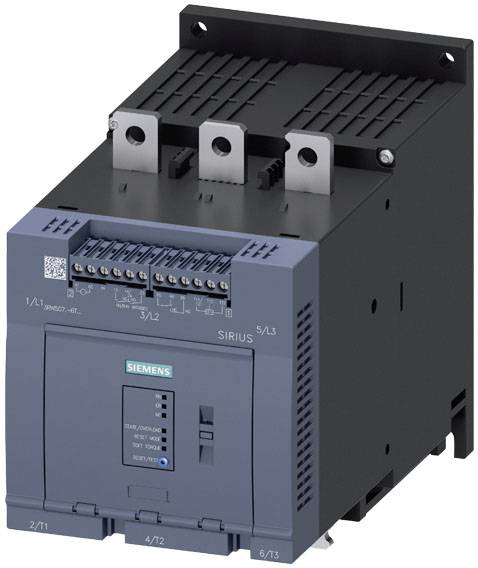

Industriële schakelinstallatie van Siemens, model SIRIUS, met meerdere aansluitcontacten en bedieningselementen aan de voorzijde.

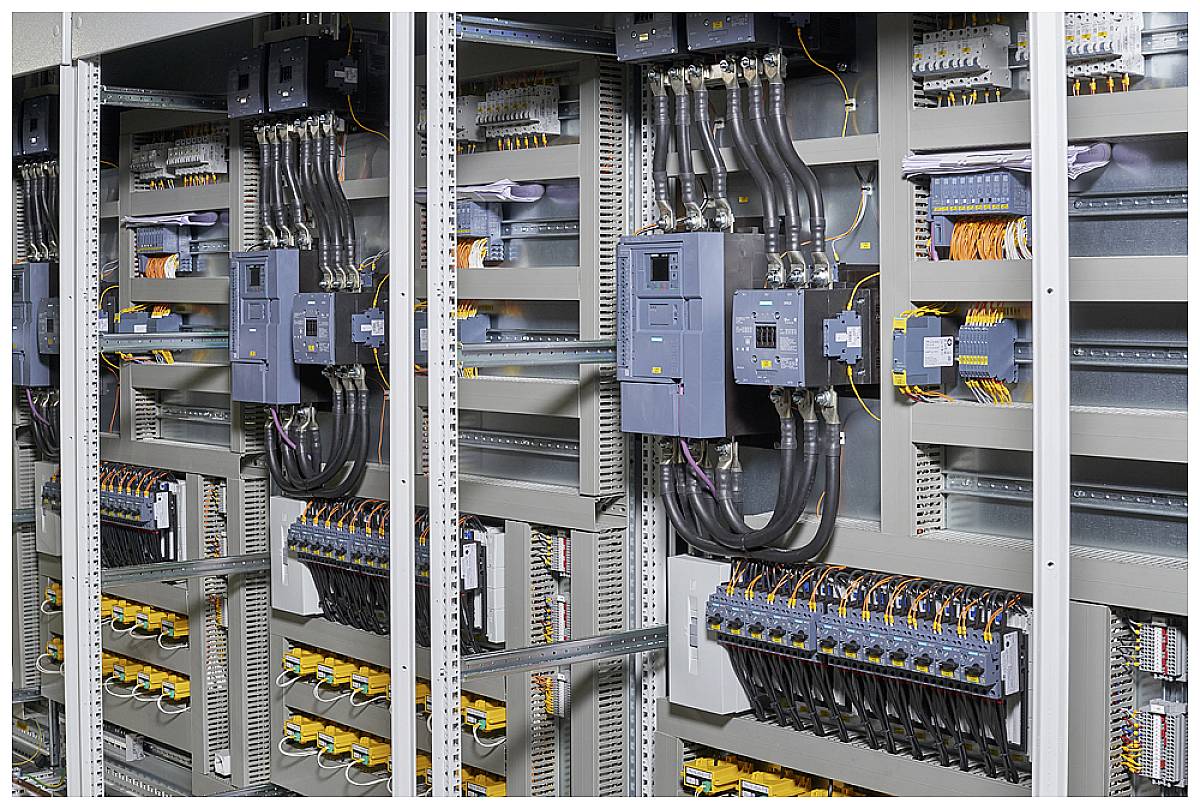

Serverruimte met meerdere grijze schakelkasten. Zichtbare bekabeling in zwart en geel voor complexe elektrische installaties.

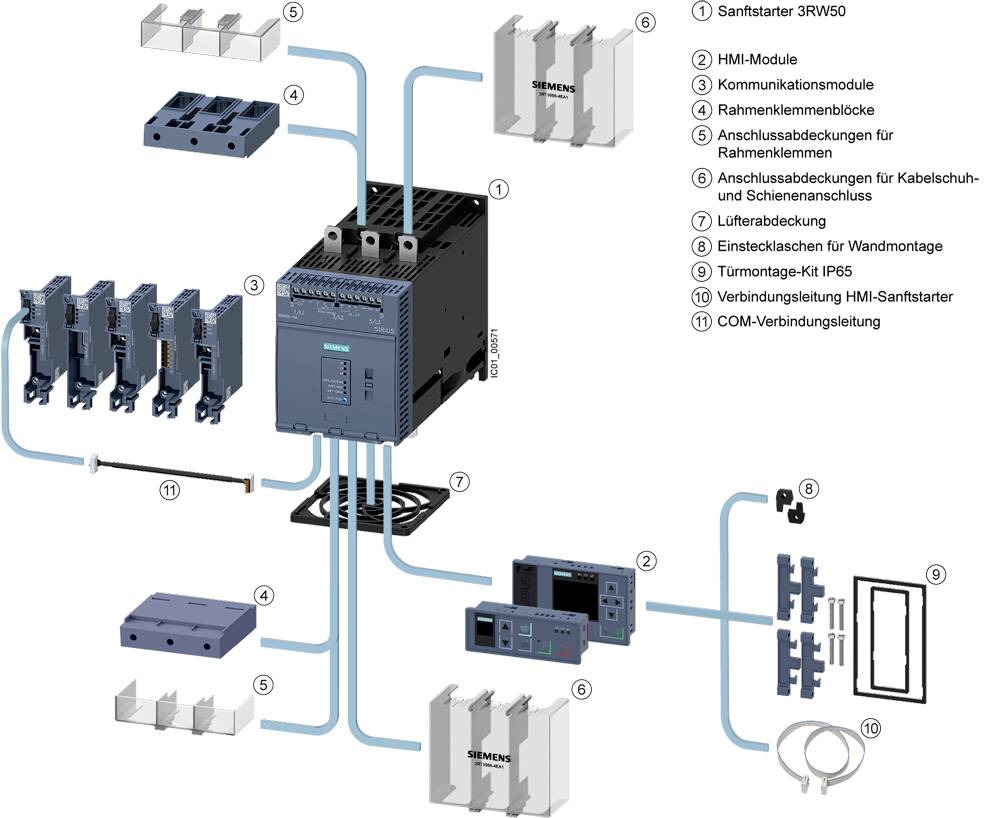

'Diagram toont aansluitingen en modules van een softstarter 3RV50 van Siemens, inclusief HMI-modules, communicatiemodules en toebehoren.'

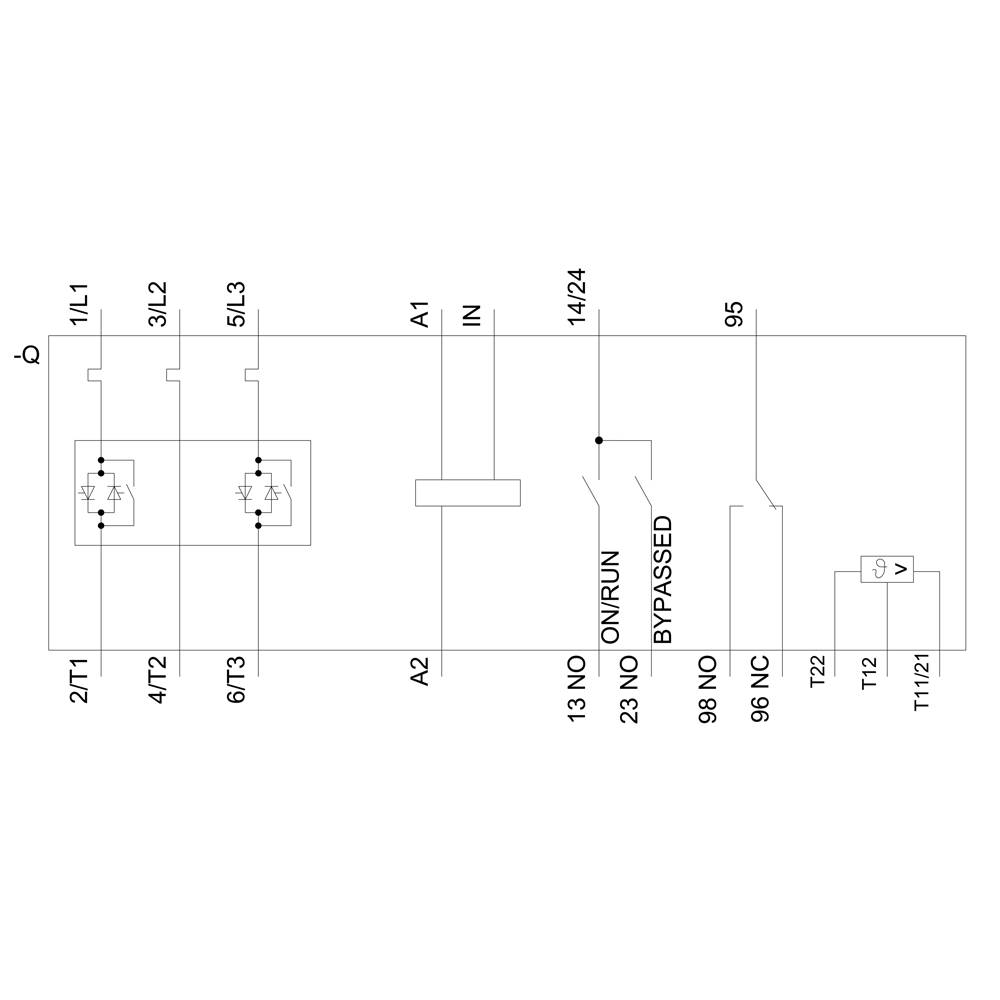

Een schakelschema toont de elektrische verbindingen van een systeem met componenten zoals schakelaars en relais. Hoofdaansluitingen zijn L1, L2, L3, A1, A2.

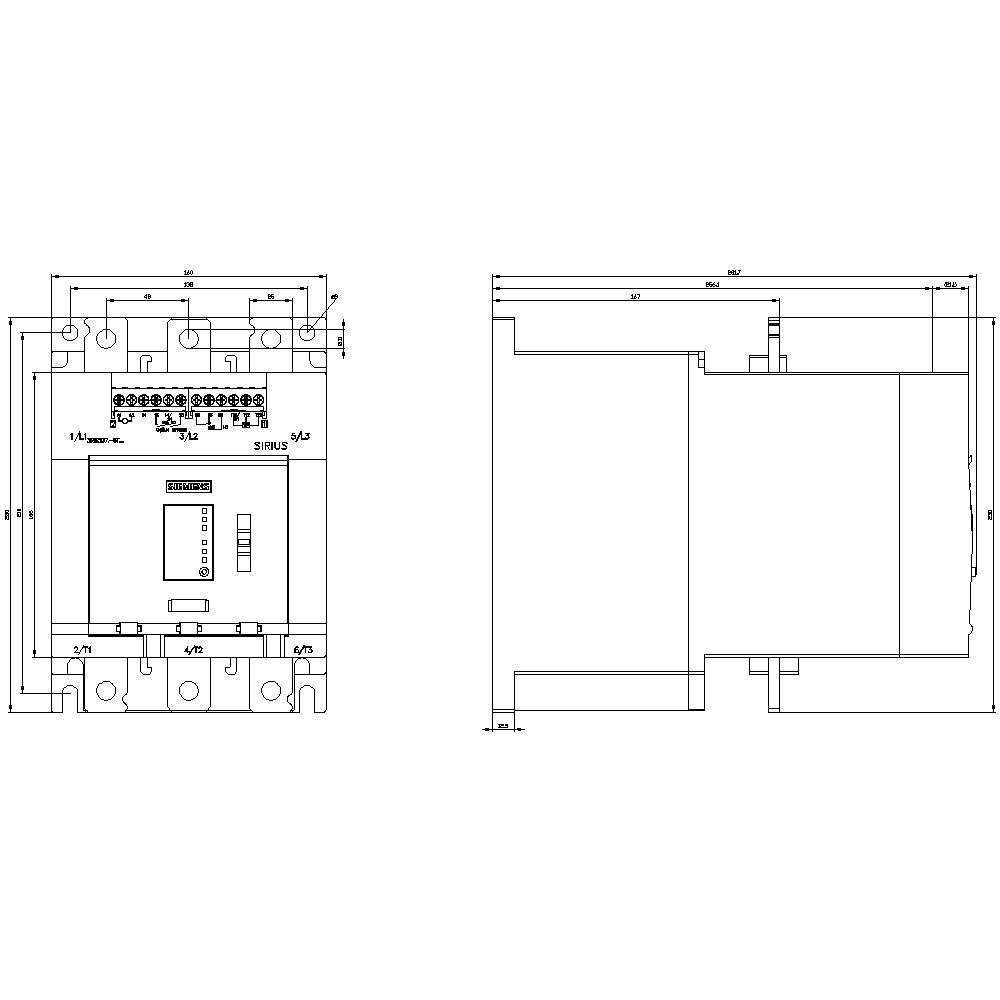

Technische tekening van een elektrisch onderdeel met gedetailleerde afmetingen en aansluitingen. Voor- en zijaanzicht zijn weergegeven.

1/5

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal

Set(s)

Totaal (€ 3.128,10 / Stuk)

€ 3.128,10

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SIRIUS softstarter 200-480 V 470 A, AC 110-250 V schroefklemmen Thermistorei...

Nominale spanning: 200 V, 480 V
Nominale stroom: 470 A
Motorvermogen bij 230 V: 132 kW

Technische specificaties

Aantal digitale ingangen: 1
Uitvoering van de motorbeveiliging: Elektronisch, activering bij thermische overbelasting van de motor
Bevestigingswijze: schroefbevestiging
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 600 V
Beschermingsklasse: IP00
Uitvoering van de digitale uitgangen: 2 NO-contacten / 1 wisselcontact (CO)
Grootte van de softstarter: S12

Motorspanning: 200-480 V

Soortnaam: Softstarter

Voedingsstroom: 470 A

Motorvermogen bij 230 V: 132 kW

Motorvermogen bij 400 V: 250 kW

Nominale spanning: 200 V
480 V

Uitvoering: Productvariant: AC 110-250 V.

Fabrikantnr.: 3RW50766TB14

Nominale stroom: 470 A

Nominale stroom (afgerond): 470 A

Type: 3RW5076-6TB14

Motorvermogen bij 230 V/400 V: 250 kW

Uitlooptijd: 20 s

Afm.: (b x h x d) 160 x 230 x 282 mm

Aansluiting: Schroefklem

Breedte: 160 mm

Hoogte: 230 mm

Diepte: 282 mm

Max. temperatuur: +60 °C

Min. temperatuur: -25 °C

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Motorvermogen bij 400 V

Motorvermogen bij 230 V

Nominale spanning

Siemens 3RW3026-1BB14 3RW30261BB14 Softstarter Motorvermogen bij 400 V 11 kW Motorvermogen bij 230 V 5.5 kW 200 V, 480 V Nominale stroom 25 A

Artikelnummer:2864143

Leverbaar ma. 12 okt.

2 Set(s)Conrad Electronic

25 A

11 kW

5.5 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 321,49^*

Siemens 3RW4028-1BB14 3RW40281BB14 Softstarter Motorvermogen bij 400 V 18.5 kW Motorvermogen bij 230 V 11 kW 200 V, 480 V Nominale stroom 38 A

Artikelnummer:2864144

Leverbaar ma. 12 okt.

2 Set(s)Conrad Electronic

38 A

18.5 kW

11 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 632,23^*

Siemens 3RW5055-2AB04 3RW50552AB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864145

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.789,26^*

Siemens 3RW5055-2AB05 3RW50552AB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864146

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.971,07^*

Siemens 3RW5055-2AB14 3RW50552AB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864147

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.789,26^*

Siemens 3RW5055-2AB15 3RW50552AB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864148

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.971,07^*

Siemens 3RW5055-2TB04 3RW50552TB04 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864149

Leverbaar di. 5 jan 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.789,26^*

Siemens 3RW5055-2TB05 3RW50552TB05 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864150

Leverbaar di. 5 jan 2027

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.971,07^*

Siemens 3RW5055-2TB14 3RW50552TB14 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 480 V Nominale stroom 143 A

Artikelnummer:2864151

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.789,26^*

Siemens 3RW5055-2TB15 3RW50552TB15 Softstarter Motorvermogen bij 400 V 75 kW Motorvermogen bij 230 V 37 kW 200 V, 600 V Nominale stroom 143 A

Artikelnummer:2864152

Leverbaar di. 20 okt.

Conrad Electronic

143 A

75 kW

37 kW

200 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.971,07^*

Documenten en downloads

Datablad

Datablad 2864255 Siemens 3RW5076-6TB14 3RW50766TB14 Softstarter Motorvermogen bij 400 V 250 kW Motorvermogen bij 230 V 132 kW 200 V, 480

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2864255 Siemens 3RW5076-6TB14 3RW50766TB14 Softstarter Motorvermogen bij 400 V 250 kW Motorvermogen bij 230 V 132 kW 200 V, 480

Omschrijving

SIRIUS softstarter 200-480 V 470 A, AC 110-250 V schroefklemmen Thermistoringang softstarter SIRIUS 3RW50 Basic Performance voor eenvoudige toepassingen voor zachte aan- en uitloop van draaistroomsynchrone motoren.
Traploos starten, verminderen van stroompieken, voorkomen van schommelingen in de netspanning tijdens het opstarten, ontlasten van het stroomnet, verminderen van de mechanische belasting in de aandrijving, aanzienlijke ruimte- en bedradingsbesparing ten opzichte van ster-driehoek-starters en frequentieomvormers, onderhoudsvrij schakelen en zeer eenvoudig gebruik. De geïntegreerde bypass maakt de zeer compacte constructie mogelijk, bespaart energie en zorgt voor een lagere verwarming in de schakelkast. Intelligente bewakingsfuncties beschermen de softstarter tegen oververhitting en de motor tegen overbelasting. Bovendien kunt u de stroom tijdens het opstijgen tot een instelbare maximale waarde beperken. De innovatieve functie Soft-Torque zorgt voor een zachte motorstart. Met de geïntegreerde reset op afstand kunt u storingen snel en eenvoudig op afstand verhelpen. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) ook voor explosiegevaarlijke toepassingen (ATEX resp. IEC ex).
De Basic Performance softstarter 3RW50 is beschikbaar voor netwerken tot 600 V in eenemvermogensbereik tot 315 kW met 24 V of 110-250 V stuurvoedingspanningen en loopt continu met schroef- en veeraansluiting. Voor analoge uitgang en thermische motorbeveiliging zijn verschillende apparaatvarianten beschikbaar.
Optionele communicatiemodules maken de aansluiting via PROFINET, PROFIBUS en Modbus TCP mogelijk. Voor de inbouw in de schakelkastdeur zijn verschillende HMI-modules beschikbaar.
De softstarter 3RW50 maakt de beproefde serie 3RW40 (formaat S6 tot S12) los.
Softstarter SIRIUS 3RW5 - zo flexibel als uw taak.
