Name: Siemens 3SE52420HD03 3SE5242-0HD03 Positieschakelaar 6 A Rolplunjer, Kunststof spoel IP66, IP67 1 stuk(s)
Brand: Siemens
SKU: 1746604
Availability: BackOrder

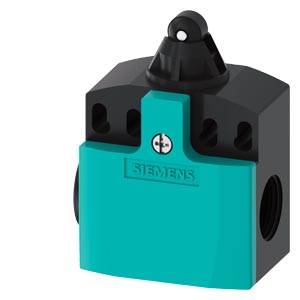

'Siemens-reserveonderdeel in zwart en turkoois met schroefbevestiging en zijdelingse aansluitbussen.'

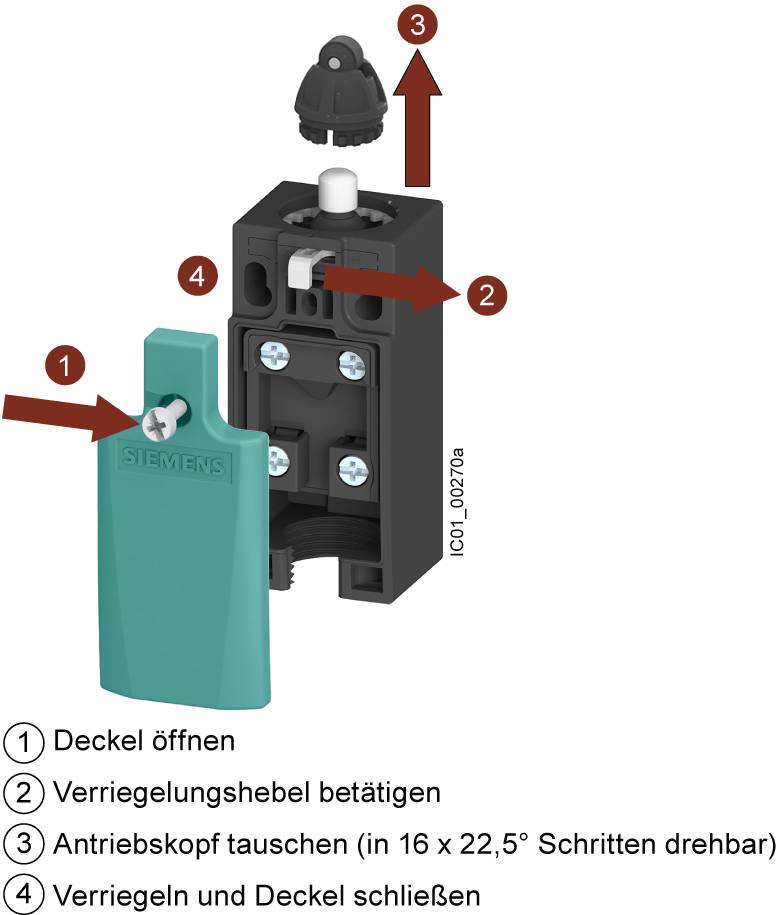

'Instructie voor het monteren van een aandrijvingskop. 1: Deksel openen. 2: Vergrendelingshendel bedienen. 3: Aandrijvingskop verwisselen. 4: Vergrendelen en deksel sluiten.'

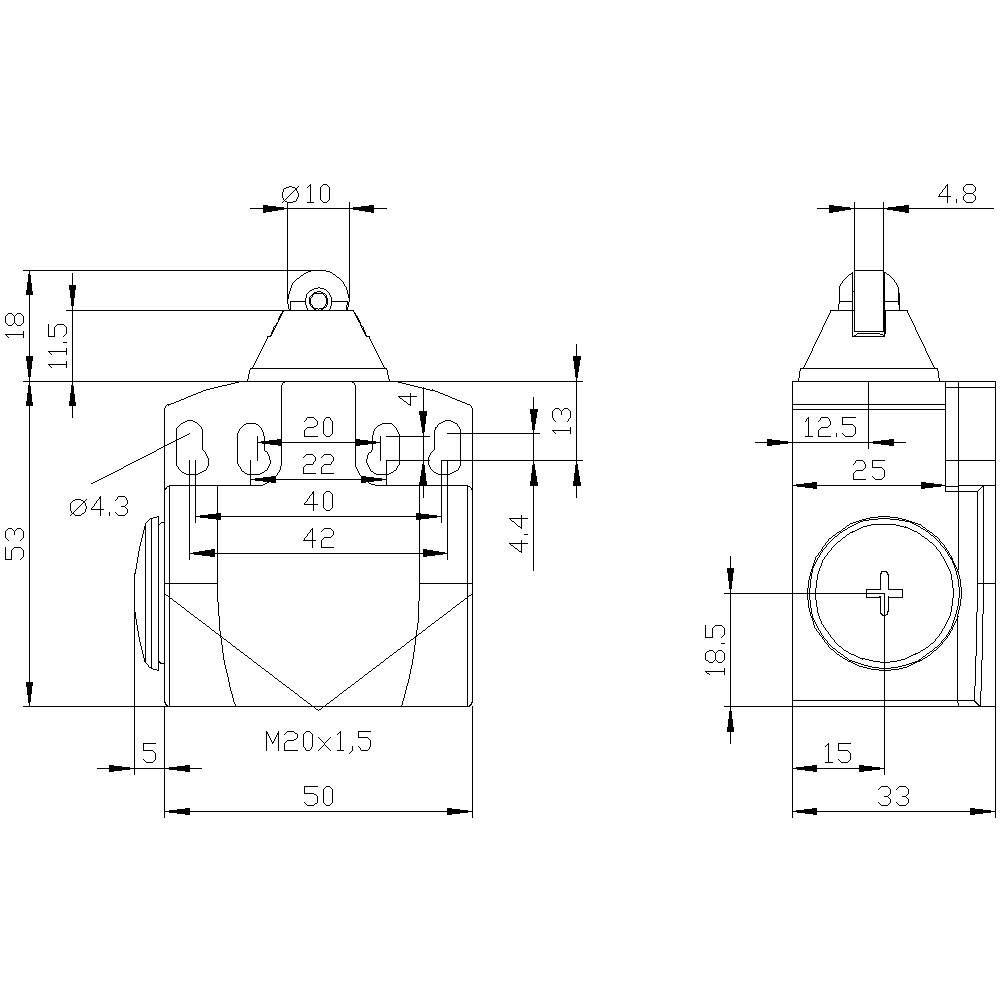

Technische tekening van een cilindrisch onderdeel met meerdere maten en aantekeningen. Vooraanzicht en zijaanzicht zijn weergegeven.

1/3

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 33,05 / Stuk)

€ 33,05

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestiging: schroefbevestiging
Aantal schakelcontacten: 1
Bedrijfsfrequentie: 50/60 Hz
Isolatiespanning: 400 V

: Piece

Soortnaam: Positieschakelaar

Aansluiting: Schroeven

Actuator type: Rolplunjer
Kunststof spoel

Schakelstroom (max.): 6 A

: 1x NC
1x NO
1x wisselcontact

Contactmateriaal: Zilverlegering

Gewicht: 95 g

Bedieningskracht: 20 N

Min. temperatuur: -25 °C

Max. temperatuur: +85 °C

: IP66
IP67

Afm. schroefdraad: M20 x 1.5

Mechanische levensduur: 15000000

Elektrische levensduur: 100000

Materiaal: Kunststof

Breedte: 50 mm

Type: 3SE5242-0HD03

Inhoud: 1 stuk(s)

Afm.: (l x b) 66 mm x 50 mm

Conform RoHS: Ja

: 66 mm

: Quick-break switch

: Plastic

: TRUE

: Other

: FALSE

: None

: None

: None

: Cuboid

: IP66/IP67

: TRUE

: 1

: Roller cam

: None

: FALSE

: 6 A

: 0.55 A

: 3 A

: 50 mm

: 33 mm

: 66 mm

: FALSE

: -25-85 °C

: 1

: 1

: 0

: Roller cam straight

: 12

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Beschermingsklasse

Schakelstroom (max.)

Actuator type

Verpakkingswijze

Contactsoort

Siemens 3SE51120BB01 3SE5112-0BB01 Positieschakelaar 6 A Kopplunjer, RVS plunjer IP66, IP67 1 stuk(s)

Artikelnummer:1746804

Leverbaar vr. 16 okt.

Conrad Electronic

IP66

6 A

Kopplunjer

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens 3SE51120BC02 3SE5112-0BC02 Positieschakelaar 6 A Kopplunjer, RVS plunjer IP66, IP67 1 stuk(s)

Artikelnummer:1746805

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Kopplunjer

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Siemens 3SE51120BD02 3SE5112-0BD02 Positieschakelaar 6 A RVS spoel, Rolplunjer IP66, IP67 1 stuk(s)

Artikelnummer:1704984

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

RVS spoel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Siemens 3SE51120BE01 3SE5112-0BE01 Positieschakelaar 6 A Rolhendel, Metalen hendel, Kunststof spoel IP66, IP67 1 stuk(s)

Artikelnummer:1746806

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Rolhendel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3SE51120BF01 3SE5112-0BF01 Positieschakelaar 6 A Hendel voor de hoekrol, Metalen hendel, Kunststof spoel IP66, IP67 1 stuk(s)

Artikelnummer:1699422

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Hendel voor de hoekrol

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Siemens 3SE51120BH01 3SE5112-0BH01 Positieschakelaar 6 A Zwenkbare hendel, Metalen hendel IP66, IP67 1 stuk(s)

Artikelnummer:1746807

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Zwenkbare hendel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

Siemens 3SE51120BH02 3SE5112-0BH02 Positieschakelaar 6 A Zwenkbare hendel, Metalen hendel IP66, IP67 1 stuk(s)

Artikelnummer:1746808

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Zwenkbare hendel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Siemens 3SE51120BH50 3SE5112-0BH50 Positieschakelaar 6 A Zwenkbare hendel, Metalen hendel, Kunststof spoel IP66, IP67 1 stuk(s)

Artikelnummer:1699582

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Zwenkbare hendel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 62,80^*

Siemens 3SE51120BH60 3SE5112-0BH60 Positieschakelaar 6 A Zwenkbare hendel, Metalen hendel, Kunststof spoel IP66, IP67 1 stuk(s)

Artikelnummer:1746809

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Zwenkbare hendel

Piece

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 66,11^*

Siemens 3SE51120CA001AJ0 3SE5112-0CA00-1AJ0 Positieschakelaar 6 A Springcontact IP66, IP67 1 stuk(s)

Artikelnummer:1749859

Leverbaar di. 20 okt.

Conrad Electronic

IP66

6 A

Springcontact

1x NC

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

Documenten en downloads

Datablad

Datablad 1746604 Siemens 3SE52420HD03 3SE5242-0HD03 Positieschakelaar 6 A Rolplunjer, Kunststof spoel IP66, IP67 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1746604 Siemens 3SE52420HD03 3SE5242-0HD03 Positieschakelaar 6 A Rolplunjer, Kunststof spoel IP66, IP67 1 stuk(s)

Verklaring van Overeenstemming

Verklaring van Overeenstemming 1746604 Siemens 3SE52420HD03 3SE5242-0HD03 Positieschakelaar 6 A Rolplunjer, Kunststof spoel IP66, IP67 1 stuk(s)

Omschrijving

Positieschakelaar kunststof behuizing 50 mm apparaataansluiting 2 x (M20 x 1,5) 1S/1Ö Springscontacten rolstoter met kunststof rol 10 mm mechanische positieschakelaar SIRIUS 3SE5 voor positie- en lagdetectie van machineonderdelen en positiebewaking van veiligheidsinrichtingen.
De modulaire opbouw van positieschakelaar 3SE5 maakt een groot aantal varianten mogelijk met slechts een klein aantal types op voorraad. De grote variatie van stekkers en rollers voldoet aan vrijwel alle eisen in dagelijks industrieel gebruik. LED's geven de laadstatus aan. Dankzij de snelaansluittechniek kunnen de aansluittijden aanzienlijk worden verkort. Schakelpunten en bevestiging conform en 50047 en EN 50041. De apparaten zijn wereldwijd goedgekeurd (IEC, UL). Met de juiste schakelaarconfiguratie kan aan de hoogste veiligheidseisen conform PL e of SIL 3 worden voldaan. De geïntegreerde ASIsafe-elektronica heeft een laag stroomverbruik.
Er zijn verschillende behuizingsmaten, met verschillende schakelelementen, in kunststof of metaal of in compacte bouwvorm beschikbaar. Sommige varianten zijn optioneel verkrijgbaar met LED-statusaanduiding en M12-stekker. De serie 3SF1 met directe aansluiting op het bussysteem AS-interface maakt de portfolio compleet.
Als accessoires zijn, afhankelijk van de uitvoering, aandrijfkoppen en stekkers en andere montage- en aansluitaccessoires beschikbaar.
Safety is a Sirius business.

De teksten voor dit artikel zijn automatisch vertaald.
