Name: Siemens 3TG1001-1AG2 Motorbeveiliging 3x NO, 1x NC 4 kW Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2863685
Availability: BackOrder

Zwarte elektrische schakelaar van Siemens met meerdere aansluitklemmen en opschrift 'A1+'. Apparaataansluiting voor besturing.

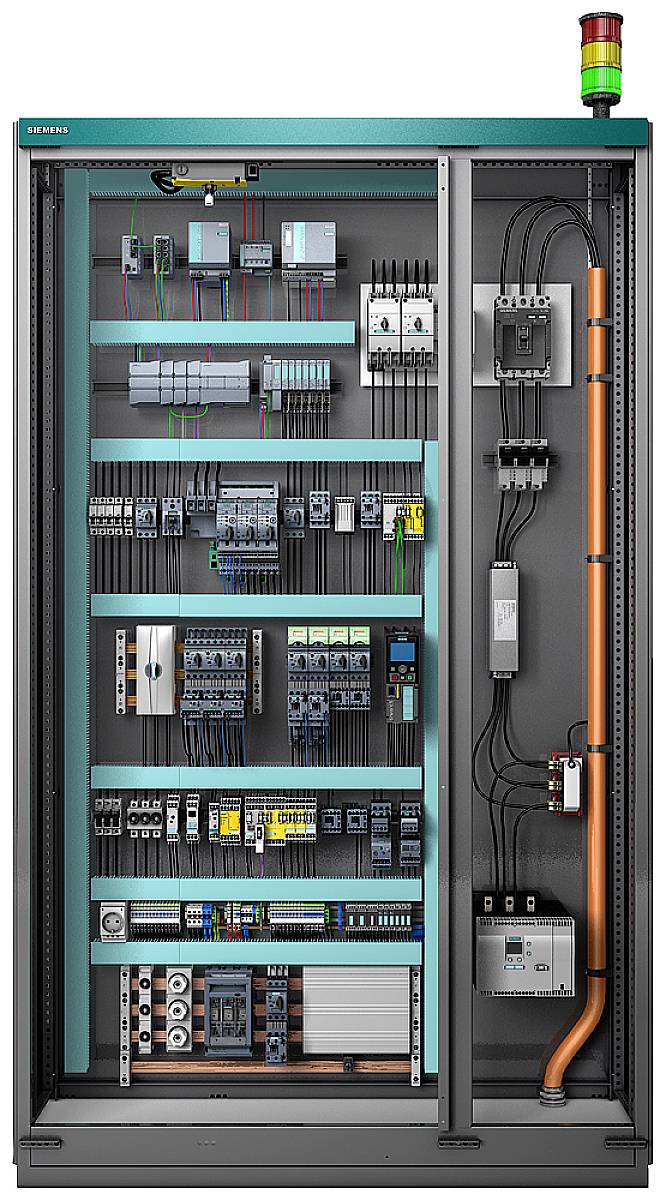

Elektrische schakelkast met verschillende componenten, bedrading en schakelaars. Rechtsboven brandt een driekleurige signaalkolom.

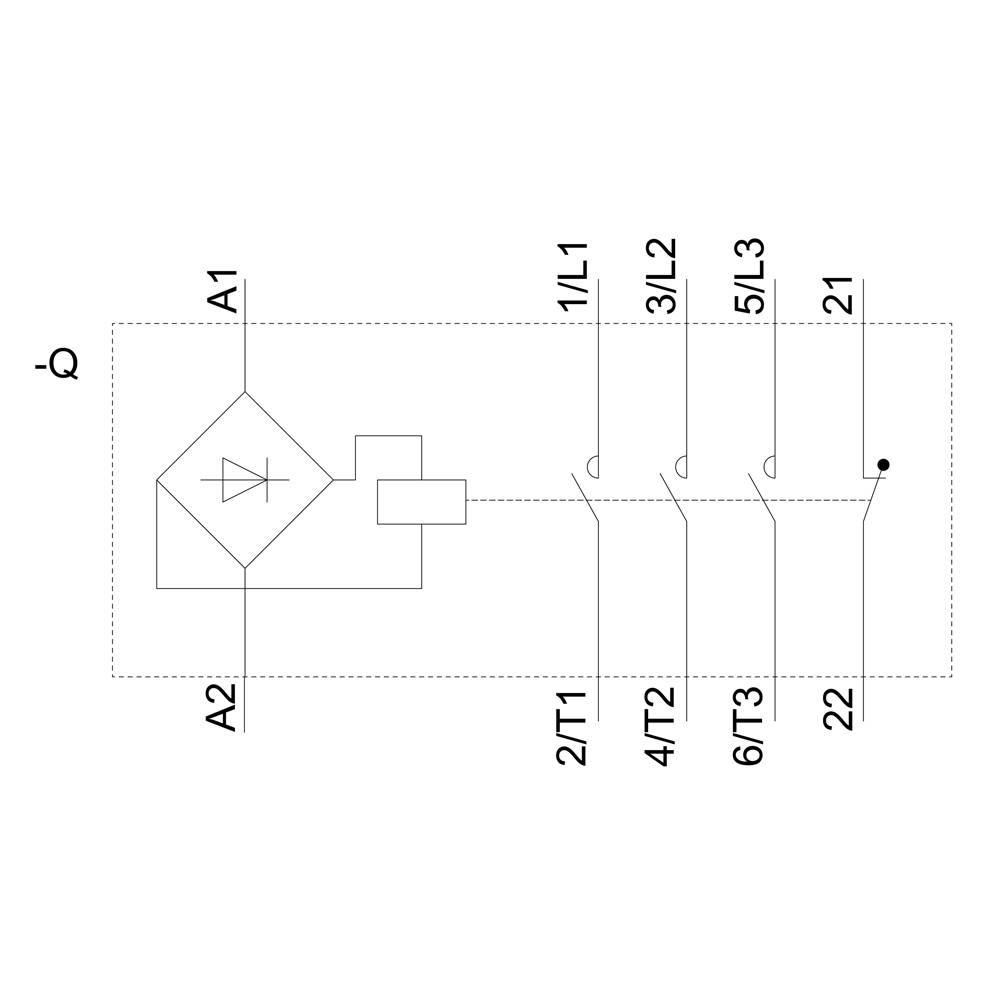

Bedradingsschema van een elektrisch apparaat met aansluitingen A1, A2, L1, L2, L3, T1, T2, T3, 21 en 22; toont stroomcircuits en verbindingen.

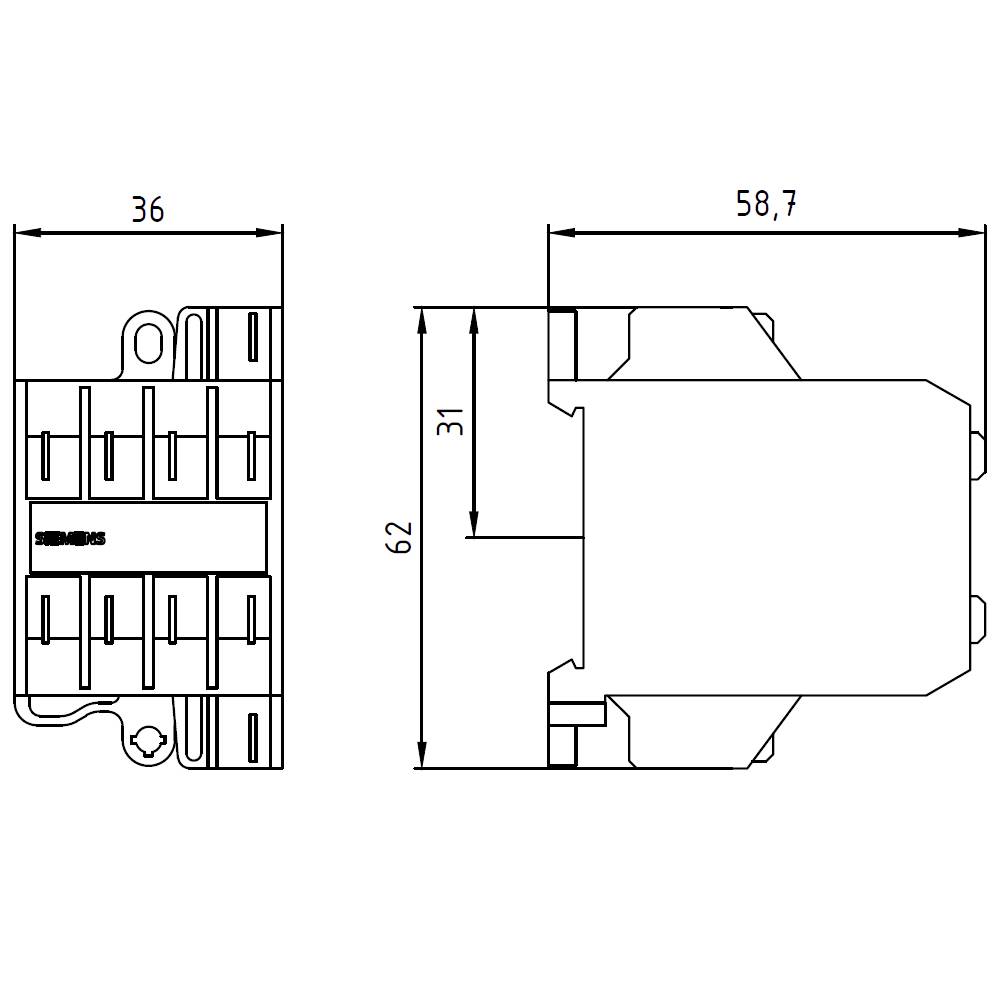

Schakelschemabeschrijving van een elektrische component met de volgende afmetingen: breedte 36 mm, hoogte 62 mm, diepte 58,7 mm. Toont technische details.

1/4

Afbeelding vergelijkbaar

Soortnaam

Motorbeveiliging

Aantal polen

4-polig

Vermogen

4 kW

Aansluiting

Kabelschoen

Type

3TG1001-1AG2

Datasheet (PDF)

Leverbaar ma. 26 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 309,92 / Stuk)

€ 309,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NC/voor hulpcontacten: 1
Bedrijfsstroom bij AC-1 / bij 400 V: 16 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 8,4 A
Serieinbouw: Ja

Soortnaam: Motorbeveiliging

Type: 3TG1001-1AG2

Aantal polen: 4-polig

: 3x NO
1x NC

Type hulpcontact: 1x NC

Regelspanning (min.): 110 V/AC

Regelspanning (max.): 110 V/AC

Stuurspanningsbereik: 110 - 110 V/AC

Schakelspanning (max.): 400 V/AC

Continu stroom (max.): 16 A

: 4 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Kabelschoen

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +55 °C

Breedte: 36 mm

Hoogte: 62 mm

Diepte: 61 mm

Afm.: (b x h x d) 36 x 62 x 61 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2863685 Siemens 3TG1001-1AG2 Motorbeveiliging 3x NO, 1x NC 4 kW Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW/400V, 3-polig, AC 110 V, 45-450 Hz, hulpcontacten: 1 Ö, platte stekkeraansluiting 6,3 x 0,8 mm kleine contactor SIRIUS 3TG10 voor het schakelen van stuursignalen in het stuurcircuit, bijv. voor huishoudelijke apparaten, hijsapparatuur of in het installatiebereik.
De 3TG10 kleine schutter onderscheidt zich door zijn geringe breedte. Ze werken zonder brommen, hebben een ingebouwde hulpschakelaar en kunnen in een willekeurige inbouwpositie worden gemonteerd.
De kleine contactors 3TG10 zijn verkrijgbaar in AC- of DC-bediening, voor verschillende bedrijfsstromen, met 4 NO-contacten of 3 NO-contacten en een NC-contact en zijn met schroef- of platte-stekkeraansluiting beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
