Name: Siemens 3TG1010-1AC2 Motorbeveiliging 4x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2863686
Availability: BackOrder

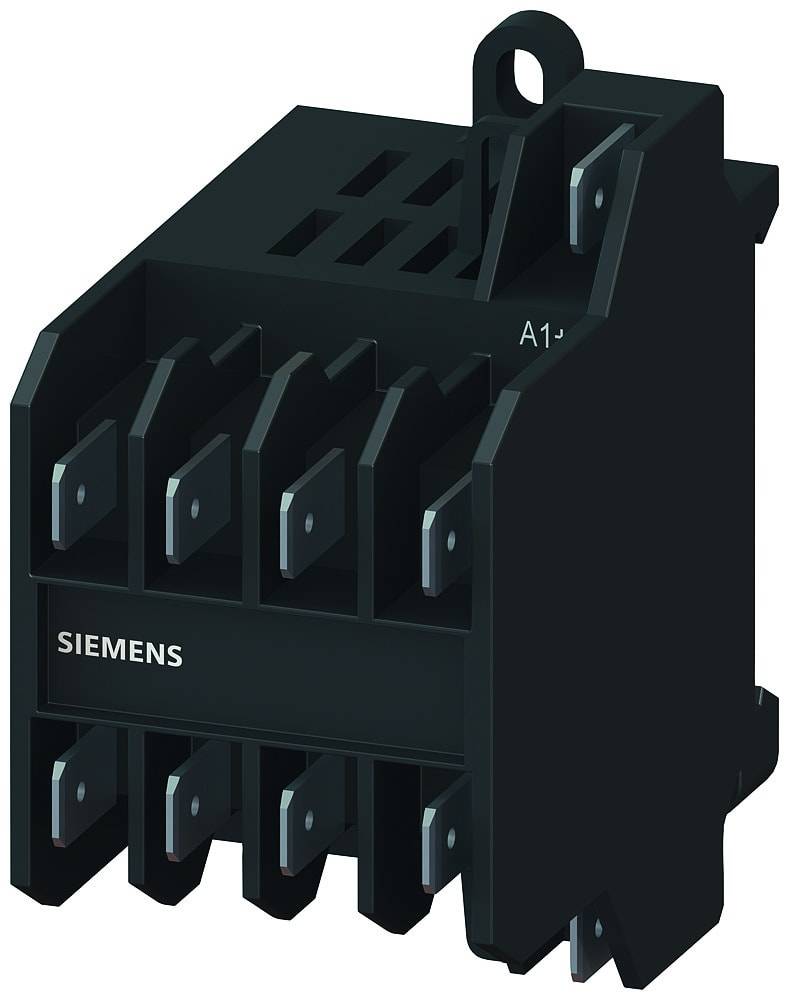

Een zwarte Siemens-schakelaar voor het besturen van elektrische schakelingen. Aansluitklemmen en een opschrift met 'A1+' zijn zichtbaar.

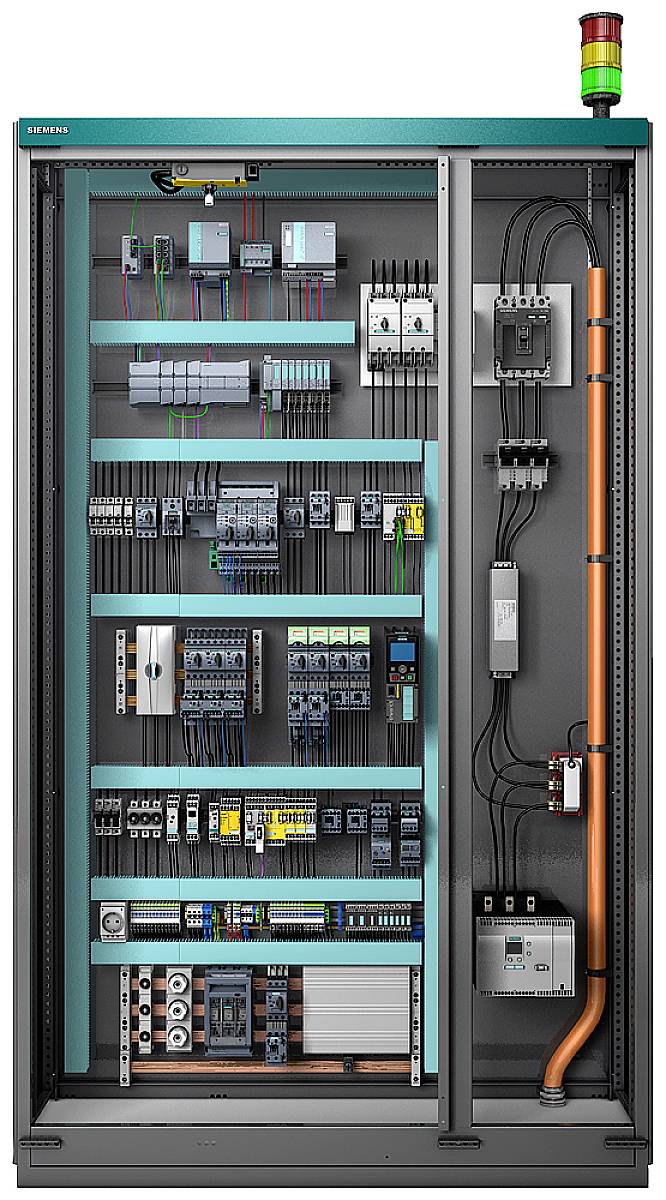

Een schakelkast met verschillende elektronische componenten en kabels. Rechtsboven een signaallamp in rood, geel en groen.

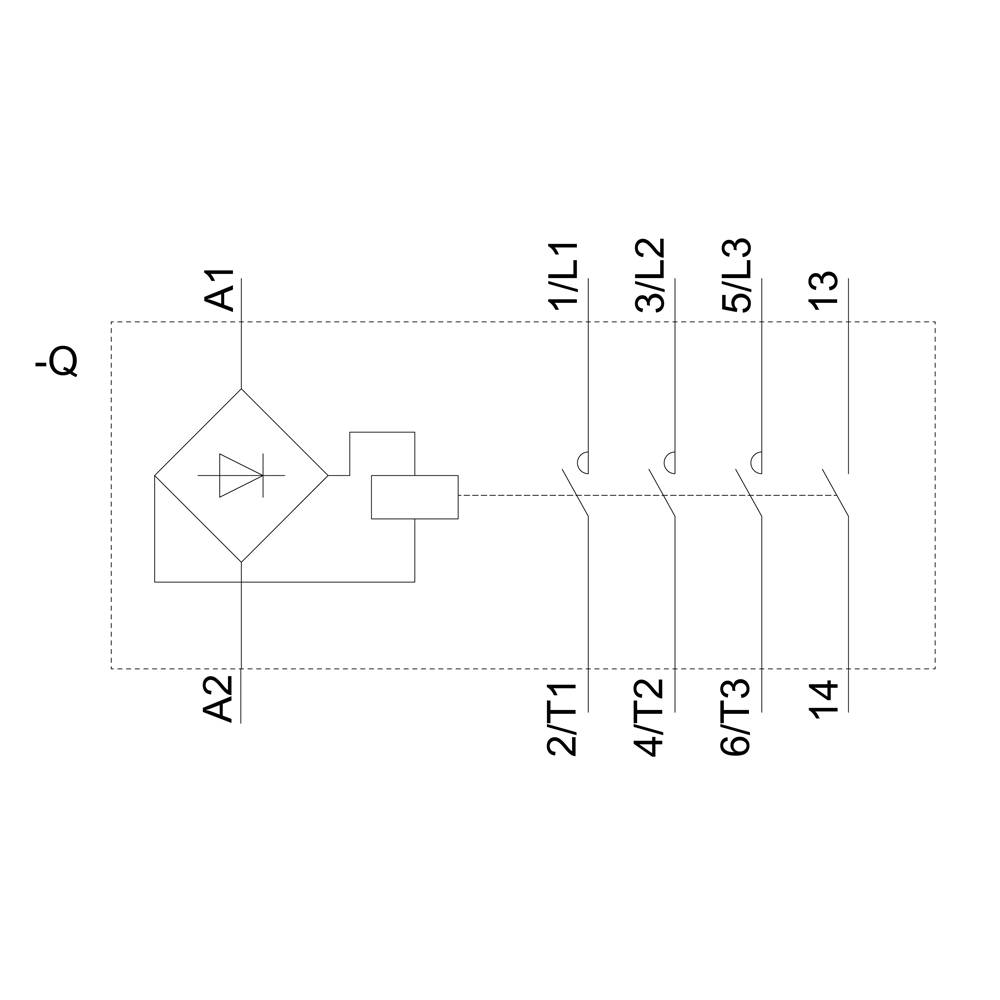

Schakelschema van een contactorsturingscircuit met labels: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

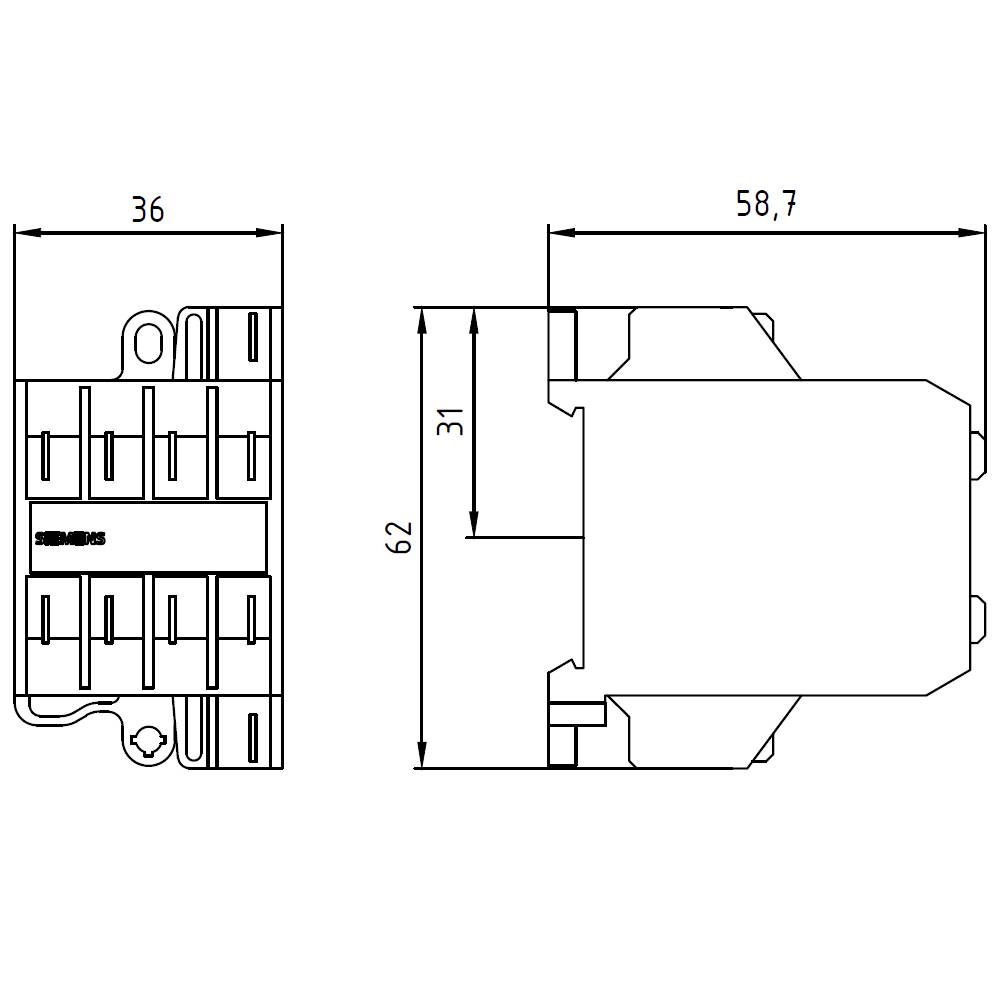

Technische tekening van een relais met afmetingen: 36 mm breedte, 62 mm hoogte, 58,7 mm diepte; toont zij- en vooraanzicht.

1/4

Afbeelding vergelijkbaar

Soortnaam

Motorbeveiliging

Aantal polen

4-polig

Vermogen

4 kW

Aansluiting

Kabelschoen

Type

3TG1010-1AC2

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 288,43 / Stuk)

€ 309,92

-7 %

€ 288,43

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten: 1
Bedrijfsstroom bij AC-1 / bij 400 V: 16 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 8,4 A
Serieinbouw: Ja

Soortnaam: Motorbeveiliging

Type: 3TG1010-1AC2

Aantal polen: 4-polig

: 4x NO

Type hulpcontact: 1x NO

Regelspanning (min.): 24 V/AC

Regelspanning (max.): 24 V/AC

Stuurspanningsbereik: 24 - 24 V/AC

Continu stroom (max.): 16 A

: 4 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Kabelschoen

: IP00

Min. temperatuur: -25 °C

Max. temperatuur: +55 °C

Breedte: 36 mm

Hoogte: 62 mm

Diepte: 60 mm

Afm.: (b x h x d) 36 x 62 x 60 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: TRUE

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flat plug-in connection

: AC

: 3.677

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2863686 Siemens 3TG1010-1AC2 Motorbeveiliging 4x NO 4 kW Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW/400V, 3-polig, AC 24 V, 45-450 Hz, hulpcontacten: 1 S, platte stekkeraansluiting 6,3 x 0,8 mm kleine contactor SIRIUS 3TG10 voor het schakelen van stuursignalen in het stuurcircuit, bijv. voor huishoudelijke apparaten, hijsapparatuur of in het installatiebereik.
De 3TG10 kleine schutter onderscheidt zich door zijn geringe breedte. Ze werken zonder brommen, hebben een ingebouwde hulpschakelaar en kunnen in een willekeurige inbouwpositie worden gemonteerd.
De kleine contactors 3TG10 zijn verkrijgbaar in AC- of DC-bediening, voor verschillende bedrijfsstromen, met 4 NO-contacten of 3 NO-contacten en een NC-contact en zijn met schroef- of platte-stekkeraansluiting beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
