Name: Siemens 3VA1196-3ED46-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 16 - 16 A Schakelspanning (max.):
Brand: Siemens
SKU: 1745271
Availability: BackOrder

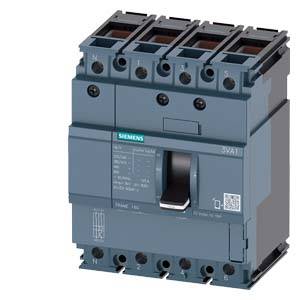

Een blauwe vermogensschakelaar met de frontopdruk 'Siemens', meerdere aansluitingen bovenaan en een bedieningshendel in het midden.

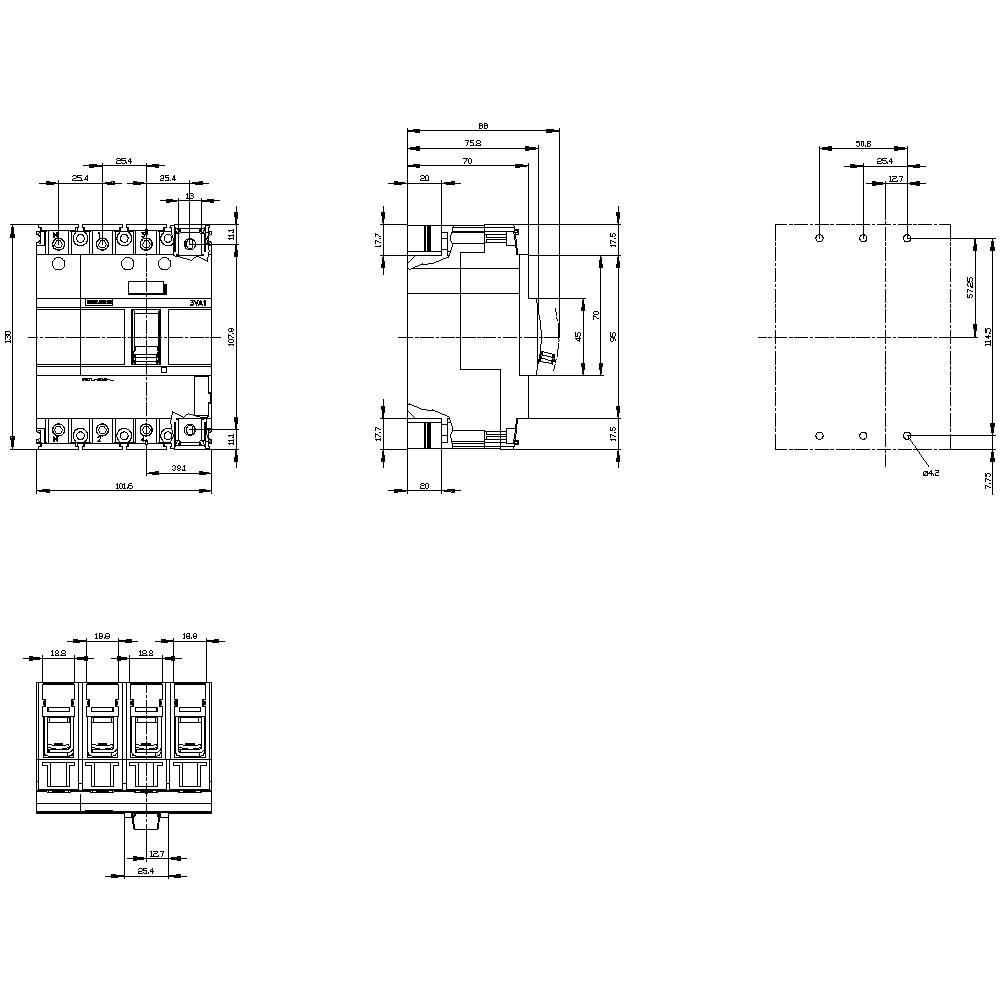

Technische tekening van een elektrisch apparaat met voor-, zij- en bovenaanzicht. Toont afmetingen en aansluitpunten.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

16 A

Aansluiting

Klem

Verpakkingswijze

Single

Type

3VA1196-3ED46-0AA0

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal

Stuk(s)

Totaal (€ 276,86 / Stuk)

€ 296,69

-7 %

€ 276,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Vermogensschakelaar 3VA1 IEC frame 160 schakelvermogensklasse N Icu = 25 kA @ 415 V

Extra services en acties

Technische specificaties

Uitvoering: Installatiebescherming
Vermogensverlies: 3.53 W
Gewicht: 1.2 kg
Mechanische levensduur: 20.000
Elektrische levensduur: 8000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz

: Single

Soortnaam: Vermogensschakelaar

Type: 3VA1196-3ED46-0AA0

Instelbereik stroomsterkte (min.): 16 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 16 - 16 A

Aantal polen: 4-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie 3VA

Geschikt voor merk: Siemens

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: N

Uitvoering overstroombeveiliging: TM210

Aansluiting: Klem

: IP40

Diepte: 70 mm

Breedte: 101.6 mm

Hoogte: 130 mm

Afm.: (b x h x d) 101.6 x 130 x 70 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 16 A

: 4

: 0

: 10.6 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: n.v.t.
