Name: Siemens 3VA1463-4EF32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 441 - 630 A Schakelspanning (max.
Brand: Siemens
SKU: 2862492
Availability: InStock

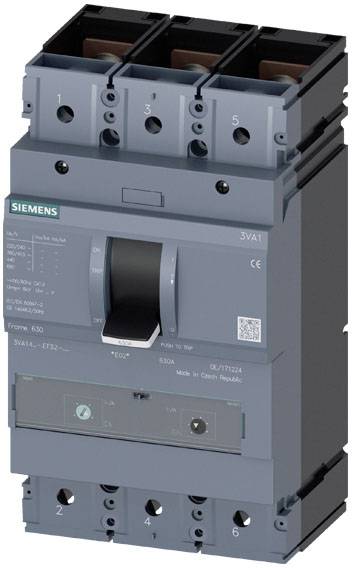

Een elektrische vermogensschakelaar van Siemens, model 3VA1, grijs, met productaanduidingen en technische specificaties aan de voorkant.

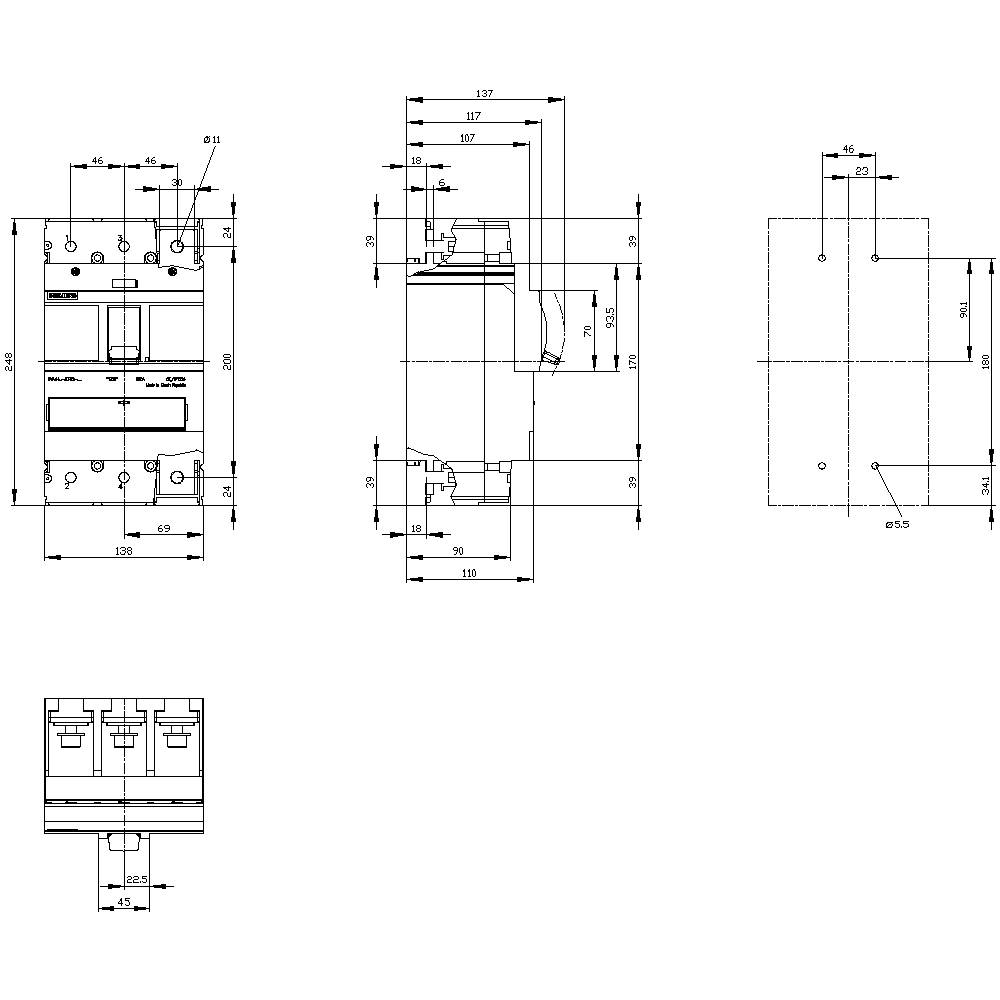

Technische tekening van een driepolige vermogensschakelaar met afmetingen in millimeters, toont vooraanzicht, zijaanzicht en achteraanzicht.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

630 A

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3VA1463-4EF32-0AA0

Datasheet (PDF)

Leverbaar vr. 16 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 1.921,49 / Stuk)

€ 1.921,49

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Geschikt voor gebruik: Installatiebeveiliging
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Aansluiting aan de voorzijde
Uitvoering van het bedieningselement: tuimelschakelaar
Mechanische levensduur (schakelcycli) / typisch: 15000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 380/415 V: 4000
Elektrische levensduur (schakelcycli) / bij 1/2 nominale waarde stroom / bij AC-1 / bij 380/415 V: 12000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 690 V: 2700
Producteil / instelknop: Ja
Uitbreiding van het product / optioneel / motoraandrijving: Ja
Apparaatbeveiliging: Ja
Uitvoering van het oppervlak / de aansluitingen / aan de bovenkant van de schakelaar (N, 1, 3, 5): Zilver
Uitvoering van het oppervlak / de aansluitingen / aan de onderkant van de schakelaar (N, 2, 4, 6): Zilver
Isolatiespanning: 800 V
Vermogensverlies / maximaal: 192,9 W.
Soort beveiligingsfunctie / overstroomontspanner: LI
Uitvoering aardlekbewaking: Zonder
Uitvoering van de I-ontspanner / instelbaar: Ja
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 240 V: 55 kA
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 690 V: 5 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 240 V: 55 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 690 V: 7 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 240 V: 121 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 690 V: 10,5 kA
Producteigenschappen / bij L-activering / instelbaar: Ja
Producteigenschappen / bij N-geleiderbescherming / instelbaar: Ja
Soort aansluitbare kabeldiameters / voor platte railaansluiting / minimaal: 20 x 1 mm
Soort aansluitbare kabeldiameters / voor platte railaansluiting / maximaal: 35 x 10 mm

: Piece

Soortnaam: Vermogensschakelaar

Type: 3VA1463-4EF32-0AA0

Instelbereik stroomsterkte (min.): 441 A

Instelbereik stroomsterkte (max.): 630 A

Instelbereik (stroomsterkte): 441 - 630 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC
500 V/DC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: S

Uitvoering overstroombeveiliging: TM240

Aansluiting: Schroeven

: IP40

Diepte: 110 mm

Breedte: 138 mm

Hoogte: 248 mm

Afm.: (b x h x d) 138 x 248 x 110 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862492 Siemens 3VA1463-4EF32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 441 - 630 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862492 Siemens 3VA1463-4EF32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 441 - 630 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA1 IEC frame 630 schakelvermogensklasse S Icu=36kA @ 415V 3-polig, installatiebeveiliging TM240, ATAM, in=630A overbelastingsbeveiliging IR=440A...630A Kortsluitbeveiliging II=4...8 x in schroefplatte aansluiting compacte vermogensschakelaar 3VA1 voor startbeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, starter- en motorbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor startbeveiliging om elektromotoren te beschermen tegen kortsluiting. 3) Beschikbaar als 3-polige uitvoering. 4) Afhankelijk van de maat: nominale bedrijfsstroom van 32 A - 200 A. 5) Schakelvermogen van 55 kA - 70 kA bij 415 V. 6) Montage mogelijk voor vaste inbouw en met insteektechniek. 7) De serie beschikt over een thermomagnetische beveiligingsunit 8) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 9) Doorlopend accessoireplatform via alle compacte vermogensschakelaars 3VA.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
