Name: Siemens 3VA2563-5HN32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 250 - 630 A Schakelspanning (max.
Brand: Siemens
SKU: 2862576
Availability: BackOrder

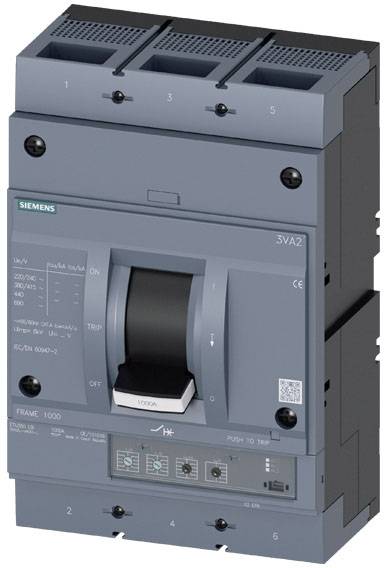

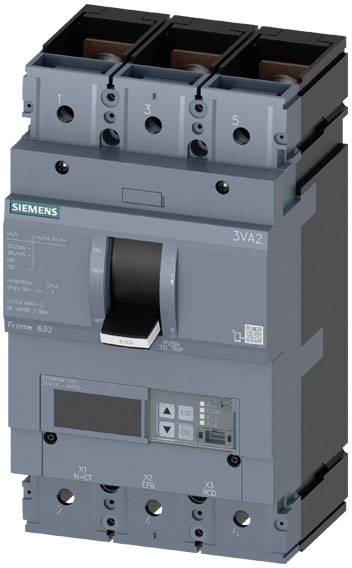

Elektrische vermogensschakelaar in grijze kleur met zwarte hefboom. Markeringen en technische details op de voorzijde.

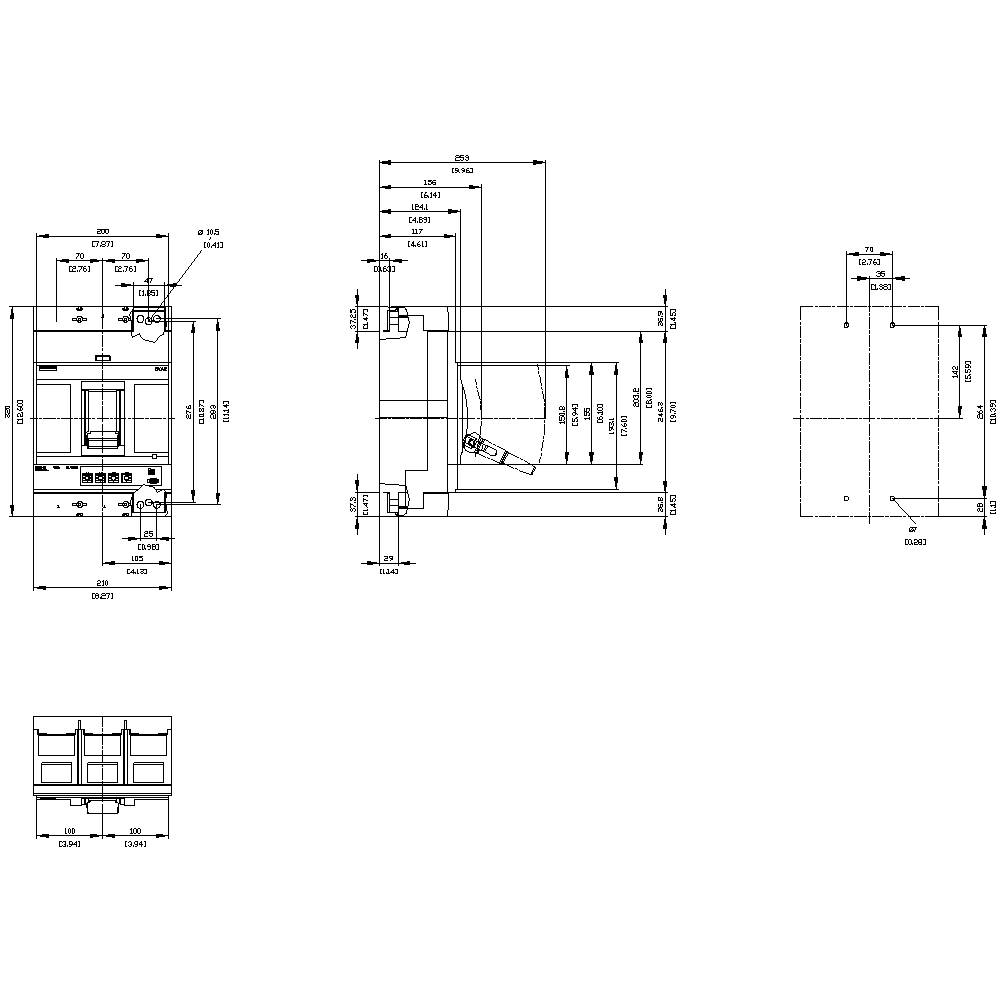

Technische tekening van een koelkast met voor-, zij- en bovenaanzicht. Afmetingen en tussenruimten zijn gedetailleerd weergegeven in millimeters.

1/2

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

630 A

Aansluiting

Schroeven

Verpakkingswijze

Piece

Type

3VA2563-5HN32-0AA0

Datasheet (PDF)

Leverbaar di. 20 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 2.425,62 / Stuk)

€ 2.425,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Geschikt voor gebruik: Installatiebeveiliging
Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Aansluiting aan de voorzijde
Uitvoering van het bedieningselement: tuimelschakelaar
Mechanische levensduur (schakelcycli) / typisch: 10.000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 380/415 V: 4600
Elektrische levensduur (schakelcycli) / bij 1/2 nominale waarde stroom / bij AC-1 / bij 380/415 V: 7000
Elektrische levensduur (schakelcycli) / bij AC-1 / bij 690 V: 3200
Producteil / instelknop: Ja
Apparaatbeveiliging: Ja
Isolatiespanning: 800 V
Vermogensverlies / maximaal: 144 W.
Uitvoering aardlekbewaking: Zonder
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 240 V: 85 kA
Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 690 V: 19 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 240 V: 85 kA
Uitschakelvermogen grenskortsluitstroom (Icu) / bij 690 V: 25 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 240 V: 187 kA
Inschakelvermogen kortsluitstroom (ICM) / bij 690 V: 53 kA
Instelbare vertragingstijd / van de S-ontspanner / bij I2t-karakteristiek / beginwaarde: 0,04 s
Instelbare vertragingstijd / van de S-ontspanner / bij I2t-karakteristiek / eindwaarde: 0,4 s
Soort aansluitbare kabeldiameters / voor platte railaansluiting / minimaal: 20 x 4 mm
Soort aansluitbare kabeldiameters / voor platte railaansluiting / maximaal: 50 x 28 mm

: Piece

Soortnaam: Vermogensschakelaar

Type: 3VA2563-5HN32-0AA0

Instelbereik stroomsterkte (min.): 250 A

Instelbereik stroomsterkte (max.): 630 A

Instelbereik (stroomsterkte): 250 - 630 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Geschikt voor serie: Siemens serie 3VA

Geschikt voor merk: Siemens

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: M

Uitvoering overstroombeveiliging: ETU350

Aansluiting: Schroeven

: IP40

Diepte: 120 mm

Breedte: 210 mm

Hoogte: 320 mm

Afm.: (b x h x d) 210 x 320 x 120 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2862576 Siemens 3VA2563-5HN32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 250 - 630 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862576 Siemens 3VA2563-5HN32-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 250 - 630 A Schakelspanning (max.

Omschrijving

Vermogensschakelaar 3VA2 IEC frame 1000 schakelvermogensklasse M Icu=55kA @ 415V 3-polig, installatiebeveiliging ETU350, LSI, in=630A overbelastingsbeveiliging IR=250A...630A kortsluitbeveiliging ISD=1,5...10 x IR, II=12 x in schroefplatte aansluiting compacte vermogensschakelaar 3VA2 met ETU 8-serie voor installatiebeveiliging. De compacte vermogensschakelaars 3VA van Siemens als belangrijk onderdeel van de SENTRON-beveiligingscomponenten voor industriële toepassingen en voor toepassingen in het infrastructuurbereik bieden effectieve installaties -, startbeveiliging en motorbeveiliging door veilig uitschakelen in overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging en generatorbeveiliging. 3) Beschikbaar als 3- en 4-polige uitvoering. 4) 4 schakelvermogensklassen van 55 kA - 150 kA bij 415 V. 5) Afhankelijk van de grootte: nominale stroom 25 A. 630 A. 6) Montagemogelijkheden: vaste inbouw, insteektechniek, inschuiftechniek. 7) De serie beschikt over een elektronische overstroomontspanner. 8) Beschikt over een geïntegreerd display voor de weergave van de meetwaarden. 9) Geïntegreerde meetfunctie en optionele communicatieverbinding via Modbus TCP, Modbus RTU, Profinet en Profibus. 10, Modulaire en eenvoudig te monteren interne accessoires met vele functies.

De teksten voor dit artikel zijn automatisch vertaald.
