Name: Siemens Halfgeleiderrelais 3RF20201AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)
Brand: Siemens
SKU: 1430763
Availability: BackOrder

Een tweepolige Siemens-installatieautomaat, geschikt voor 20 ampère stroomsterkte. Geschikt voor het voorkomen van overbelasting.

Een geopende schakelkast met verschillende elektrische componenten zoals schakelaars, bekabeling en zekeringen.

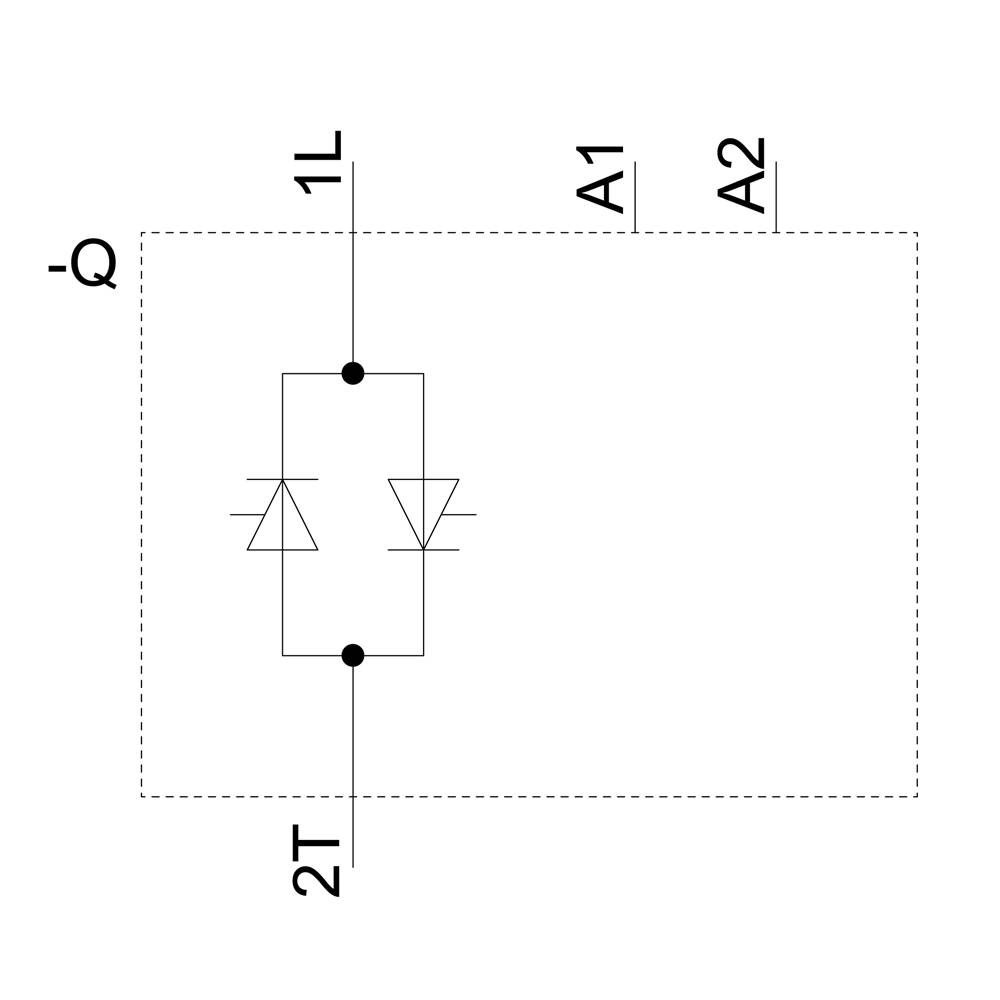

Het schakelschema toont een relais met dioden dat is geplaatst tussen 1L en 2T, met aansluitingen A1 en A2 voor besturing.

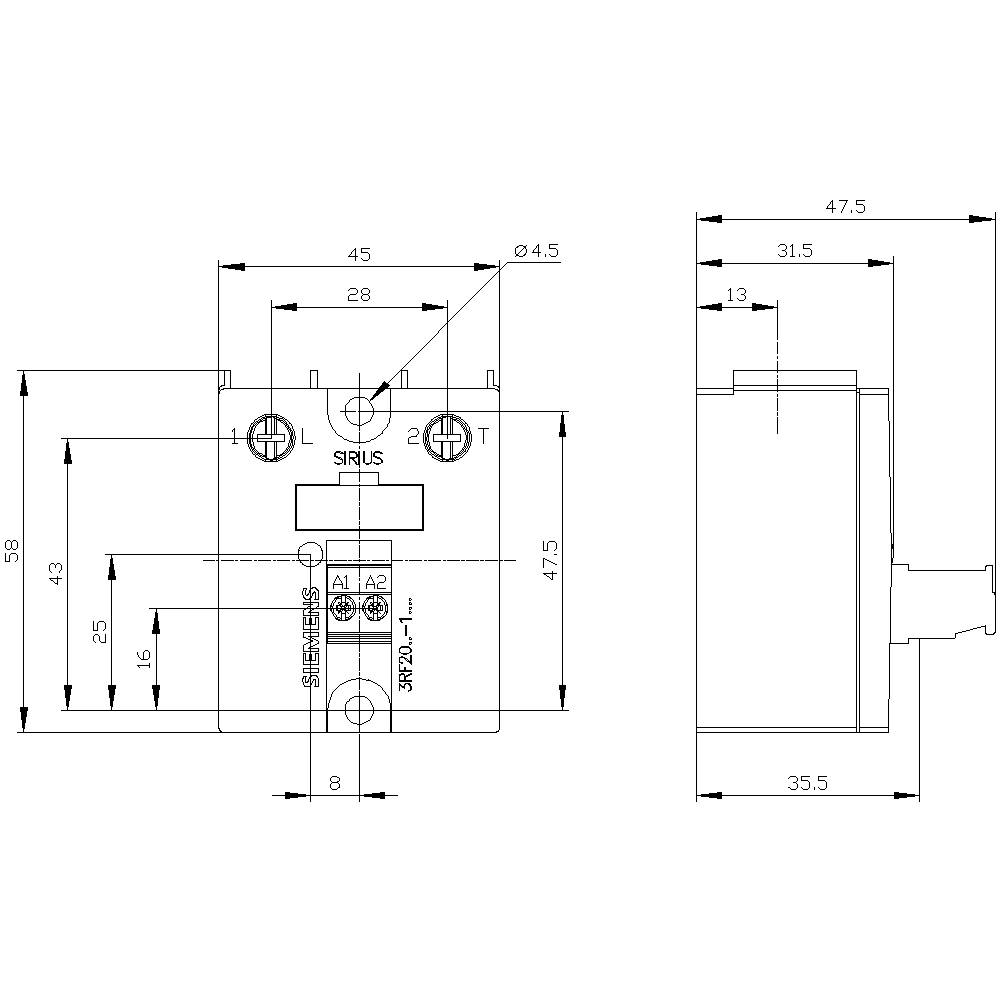

Tekening van een elektrische component met nauwkeurige maatvoering in millimeters. Toont voor- en zijaanzicht ten behoeve van montageplannen.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

110 V/AC

Regelspanning (max.)

230 V/AC

Schakelspanning (max.)

230 V/AC

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 44,62 / Stuk)

€ 44,62

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

1-fasig halfgeleiderrelais 3RF20

Bouwbreedte 45 mm

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2020-1AA22

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Schroefklem

Regelspanning (min.): 110 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 110 - 230 V/AC

Regelstroom (max.): 15 mA

Stootstroom (max.): 200 A

Schakelspanning (min.): 24 V/AC

Schakelspanning (max.): 230 V/AC

Laadstroom (max.): 20 A

Uitgangsspanning (min.): 24 V

Uitgangsspanning (max.): 230 V/AC

Uitgangsstroom (max.): 20 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 48 mm

Gewicht: 85 g

Conform RoHS: Ja

Continu stroom (max.): 20 A

Inhoud: 1 stuk(s)

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelwijze

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Schakelspanning (max.)

Uitgangsspanning (max.)

Siemens Halfgeleiderrelais 3RF20201AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430763

Leverbaar vr. 30 okt.

Conrad Electronic

Dit product

Schakelend bij overbelasting

230 V/AC

20 A

110 V/AC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens Halfgeleiderrelais 3RF20201AA02 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430773

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

24 V/DC

20 A

15 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 44,62^*

Siemens Halfgeleiderrelais 3RF20201AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430771

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

24 V/DC

20 A

15 V/DC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens Halfgeleiderrelais 3RF20201AA24 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430774

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

230 V/AC

20 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 52,88^*

Siemens Halfgeleiderrelais 3RF20201AA42 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430764

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

30 V/DC

20 A

4 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 38,83^*

Siemens Halfgeleiderrelais 3RF20201AA45 20 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430772

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

30 V/DC

20 A

4 V/DC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens Halfgeleiderrelais 3RF20301AA22 30 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1432270

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

230 V/AC

30 A

110 V/AC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens Halfgeleiderrelais 3RF20301AA24 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430794

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

230 V/AC

30 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 52,88^*

Siemens Halfgeleiderrelais 3RF20301AA26 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430777

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

230 V/AC

30 A

110 V/AC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Siemens Halfgeleiderrelais 3RF20301AA42 30 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430778

Leverbaar vr. 30 okt.

Conrad Electronic

Schakelend bij overbelasting

30 V/DC

30 A

4 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 40,49^*

Documenten en downloads

Datablad

Datablad 1430763 Siemens Halfgeleiderrelais 3RF20201AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430763 Siemens Halfgeleiderrelais 3RF20201AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 45 mm, 20 A 24-230 V / 110-230 V AC schroefaansluiting halfgeleider relais SIRIUS 3RF20 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
