Name: Siemens Halfgeleiderrelais 3RF21201AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)
Brand: Siemens
SKU: 1430791
Availability: InStock

Elektrische schakelaar met opschrift 'SIRIUS', grijs, met meerdere schroefaansluitingen en aanduiding '24V DC'.

Een geopende schakelkast toont meerdere rijen elektrische componenten en kabels, gerangschikt voor industriële besturingssystemen.

Schakelschema van een elektronisch onderdeel met twee dioden die in tegenovergestelde richting zijn verbonden. Gemarkeerd met 'A1+', 'A2-', '1L', '2T', 'Q'.

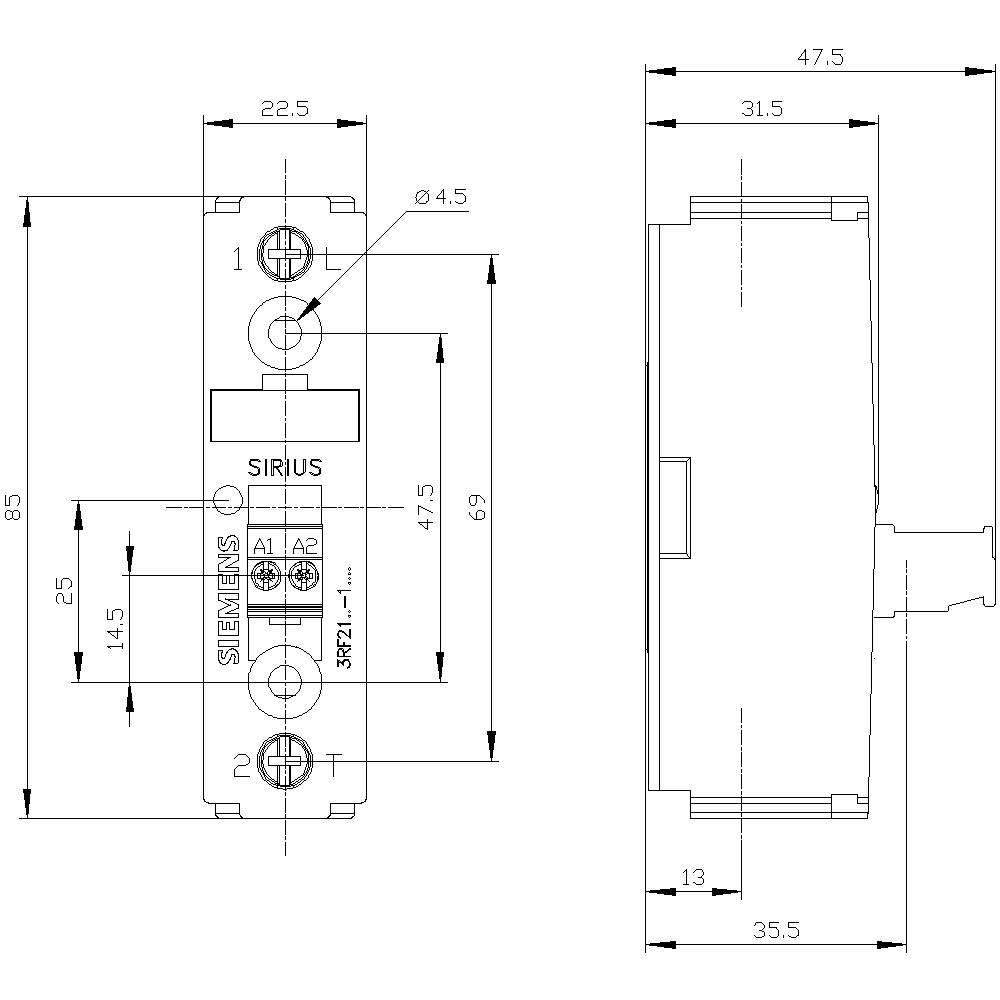

Technische tekening van een relais van Siemens, toont vooraanzicht en zijaanzicht met afmetingen in millimeters. Belangrijkste componenten en bevestigingspunten weergegeven.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

460 V/AC

Datasheet (PDF)

Leverbaar di. 13 okt.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 42,97 / Stuk)

€ 42,97

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2120-1AA04

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Schroefklem

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 200 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 460 V/AC

Laadstroom (max.): 20 A

Uitgangsspanning (min.): 48 V

Uitgangsspanning (max.): 460 V/AC

Uitgangsstroom (max.): 20 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 90 g

Conform RoHS: Ja

Continu stroom (max.): 20 A

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 24 V/DC

: 1

: TRUE

: 20 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Schakelspanning (max.)

Uitgangsspanning (max.)

Siemens Halfgeleiderrelais 3RF21201AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430791

Leverbaar di. 13 okt.

3 Stuk(s)Conrad Electronic

Dit product

24 V/DC

20 A

15 V/DC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens Halfgeleiderrelais 3RF21201AA02 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430804

Leverbaar di. 13 okt.

1 Stuk(s)Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens Halfgeleiderrelais 3RF21201AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430805

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens Halfgeleiderrelais 3RF21201AA24 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430795

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 49,58^*

Siemens Halfgeleiderrelais 3RF21201AA42 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430806

Leverbaar di. 13 okt.

3 Stuk(s)Conrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 31,40^*

Siemens Halfgeleiderrelais 3RF21201AA45 20 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430792

Leverbaar vr. 30 okt.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens Halfgeleiderrelais 3RF21301AA04 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1432277

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 47,93^*

Siemens Halfgeleiderrelais 3RF21301AA06 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1432278

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Siemens Halfgeleiderrelais 3RF21301AA24 30 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430788

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens Halfgeleiderrelais 3RF21301AA26 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430803

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

30 A

110 V/AC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 80,98^*

Documenten en downloads

Datablad

Datablad 1430791 Siemens Halfgeleiderrelais 3RF21201AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430791 Siemens Halfgeleiderrelais 3RF21201AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 20 A 48-460 V / DC 24 V schroefaansluiting halfgeleider relais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
