Name: Siemens Halfgeleiderrelais 3RF21301BA04 30 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s)
Brand: Siemens
SKU: 1430930
Availability: BackOrder

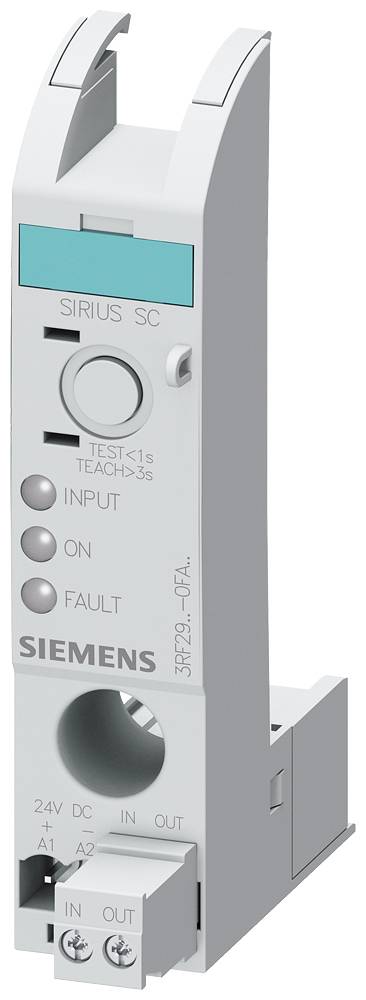

Elektrische schakelaar met opschrift 'SIRIUS', grijs, met meerdere schroefaansluitingen en aanduiding '24V DC'.

Een geopende schakelkast met verschillende elektrische componenten en kabels, georganiseerd op meerdere planken.

'Schakelschema van een beschermingsmodule met twee parallelle dioden tussen 1L en 2T, aansluitingen A1+ en A2- gemarkeerd.'

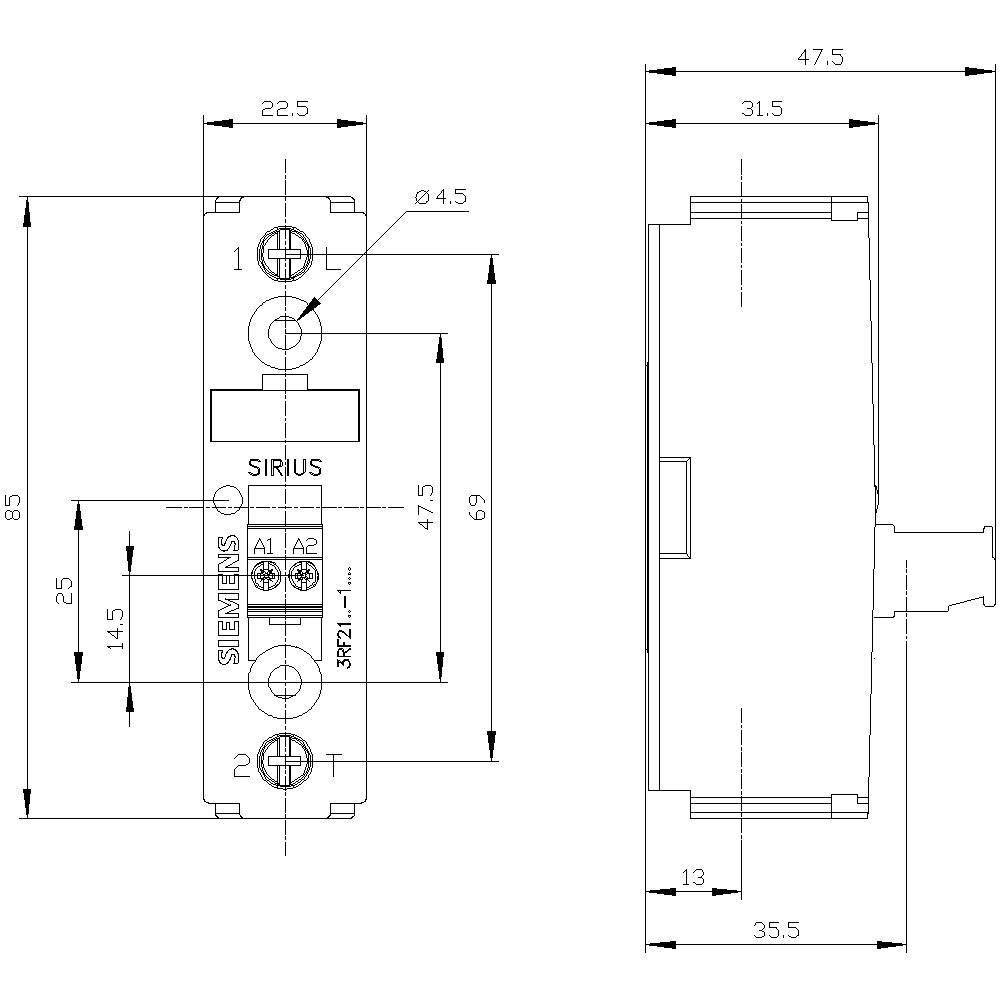

Technische tekening van een Siemens SIRIUS apparaat met afmetingen. Vooraanzicht toont hoogte 85 mm, zijaanzicht toont diepte 35,5 mm.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

460 V/AC

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 47,93 / Stuk)

€ 47,93

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2130-1BA04

Schakelwijze: Direct schakelend

Aansluiting: Schroefklem

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 300 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 460 V/AC

Laadstroom (max.): 30 A

Uitgangsspanning (min.): 48 V

Uitgangsspanning (max.): 460 V/AC

Uitgangsstroom (max.): 30 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 67 g

Conform RoHS: Ja

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 24 V/DC

: 1

: TRUE

: 30 A

: DC

: 30 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1430930 Siemens Halfgeleiderrelais 3RF21301BA04 30 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430930 Siemens Halfgeleiderrelais 3RF21301BA04 30 A Schakelspanning (max.): 460 V/AC Direct schakelend 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 30 A 48-460 V / DC 24 V momentschroefaansluiting schakelend halfgeleiderrelais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
