Name: Siemens Halfgeleiderrelais 3RF21503AA06 50 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)
Brand: Siemens
SKU: 1430885
Availability: BackOrder

Schakelkasten met elektrische componenten en bekabeling, ingebouwd in een metalen behuizing, deur open voor onderhoudswerkzaamheden.

Bedradingsdiagram met twee diodes die parallel zijn geschakeld in tegengestelde richtingen. Aansluitingen: 1L, 2T, A1+, A2-.

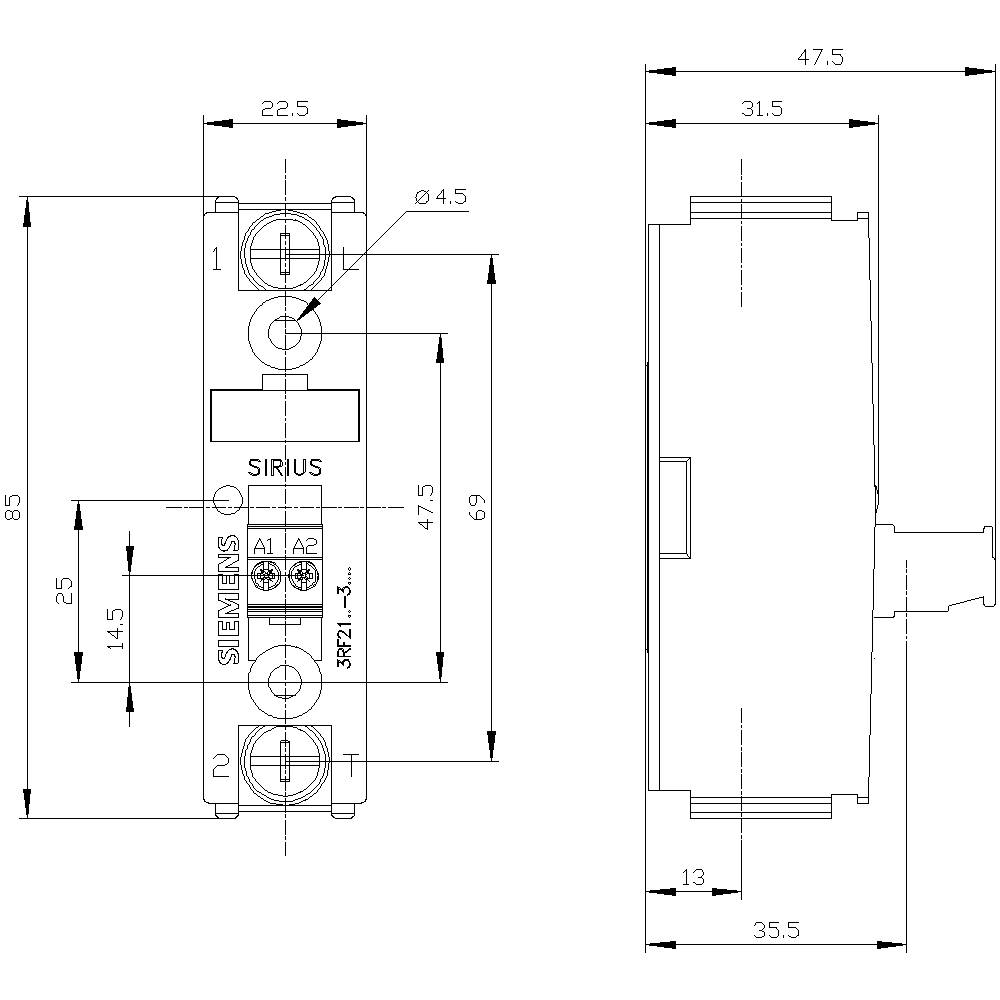

Tekening van een elektrisch schakeltoestel met zijaanzicht en vooraanzicht. Afmetingen en aansluitklemmen zijn gedetailleerd weergegeven.

1/3

Toepassingsafbeelding

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

600 V/AC

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 79,33 / Stuk)

€ 79,33

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2150-3AA06

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Ringoog 3 mm
Ringoog 5 mm

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 600 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Laadstroom (max.): 50 A

Uitgangsspanning (min.): 48 V/DC

Uitgangsspanning (max.): 600 V/AC

Uitgangsstroom (max.): 50 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP00

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 74 g

Conform RoHS: Ja

Continu stroom (max.): 50 A

Inhoud: 1 stuk(s)

: 1

: TRUE

: 50 A

: DC

: 50 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Schakelspanning (max.)

Uitgangsspanning (max.)

Siemens Halfgeleiderrelais 3RF21503AA06 50 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430885

Leverbaar vr. 30 okt.

Conrad Electronic

Dit product

24 V/DC

50 A

15 V/DC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 79,33^*

Siemens Halfgeleiderrelais 3RF21203AA02 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430793

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 42,97^*

Siemens Halfgeleiderrelais 3RF21203AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430782

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens Halfgeleiderrelais 3RF21203AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430783

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens Halfgeleiderrelais 3RF21203AA24 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430776

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 56,19^*

Siemens Halfgeleiderrelais 3RF21503AA02 50 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430907

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Siemens Halfgeleiderrelais 3RF21503AA04 50 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430929

Leverbaar vr. 30 okt.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,50^*

Siemens Halfgeleiderrelais 3RF21503AA22 50 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430821

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

50 A

110 V/AC

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 57,84^*

Siemens Halfgeleiderrelais 3RF21503AA24 50 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430863

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

50 A

110 V/AC

460 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 66,11^*

Siemens Halfgeleiderrelais 3RF21503AA26 50 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430886

Leverbaar vr. 30 okt.

Conrad Electronic

230 V/AC

50 A

110 V/AC

600 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Documenten en downloads

Datablad

Datablad 1430885 Siemens Halfgeleiderrelais 3RF21503AA06 50 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430885 Siemens Halfgeleiderrelais 3RF21503AA06 50 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 50 A 48-600 V / DC 24 V ringkabelaansluiting halfgeleider relais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een opvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
