Name: Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)
Brand: Siemens
SKU: 1430909
Availability: BackOrder

Een elektrische Siemens schakelaar van het type SIRIUS, die wordt gebruikt voor de besturing en bescherming van elektromotoren en andere apparaten.

Een hoge schakelkast met een geopende glazen deur toont talrijke kabels, schakelingen en elektronische componenten voor besturing.

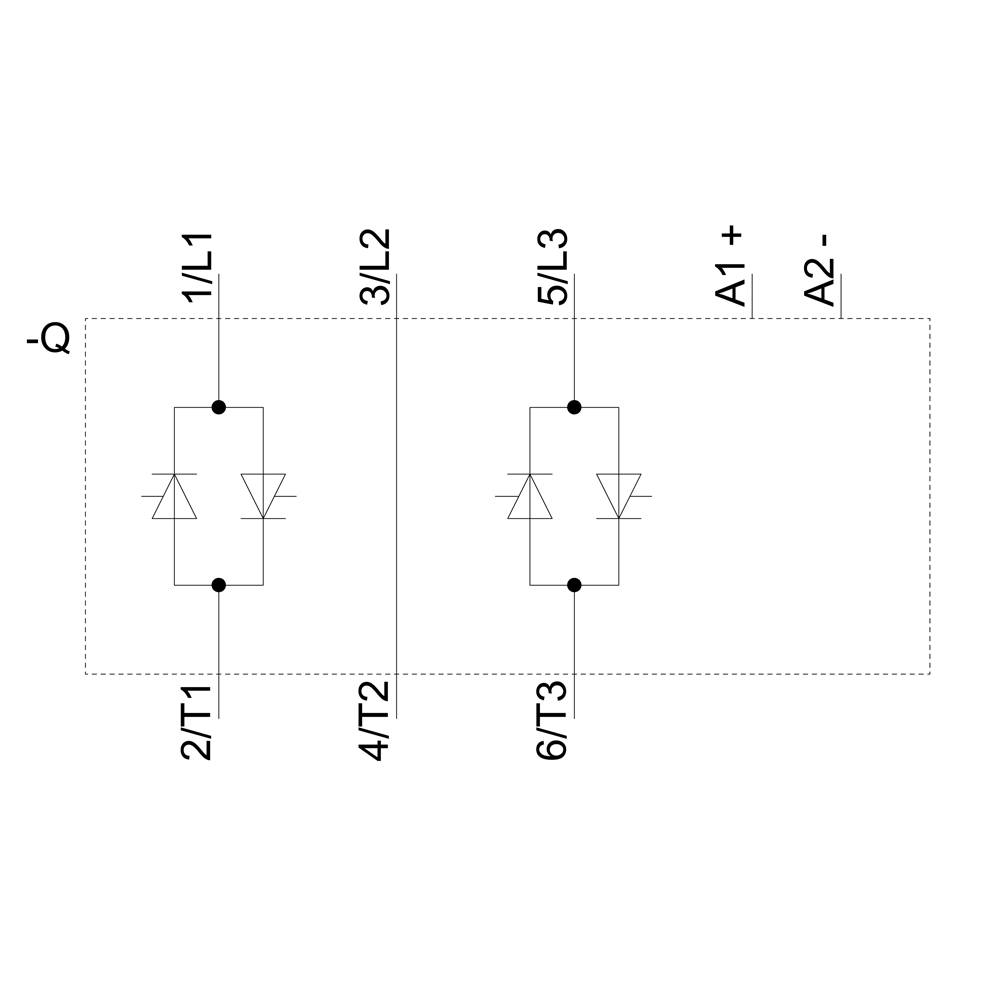

'Beschermschakeling voor wisselstroommotor': Diagram toont hoofdstroomcircuit met twee diodes en drie fase-aansluitingen (L1, L2, L3).

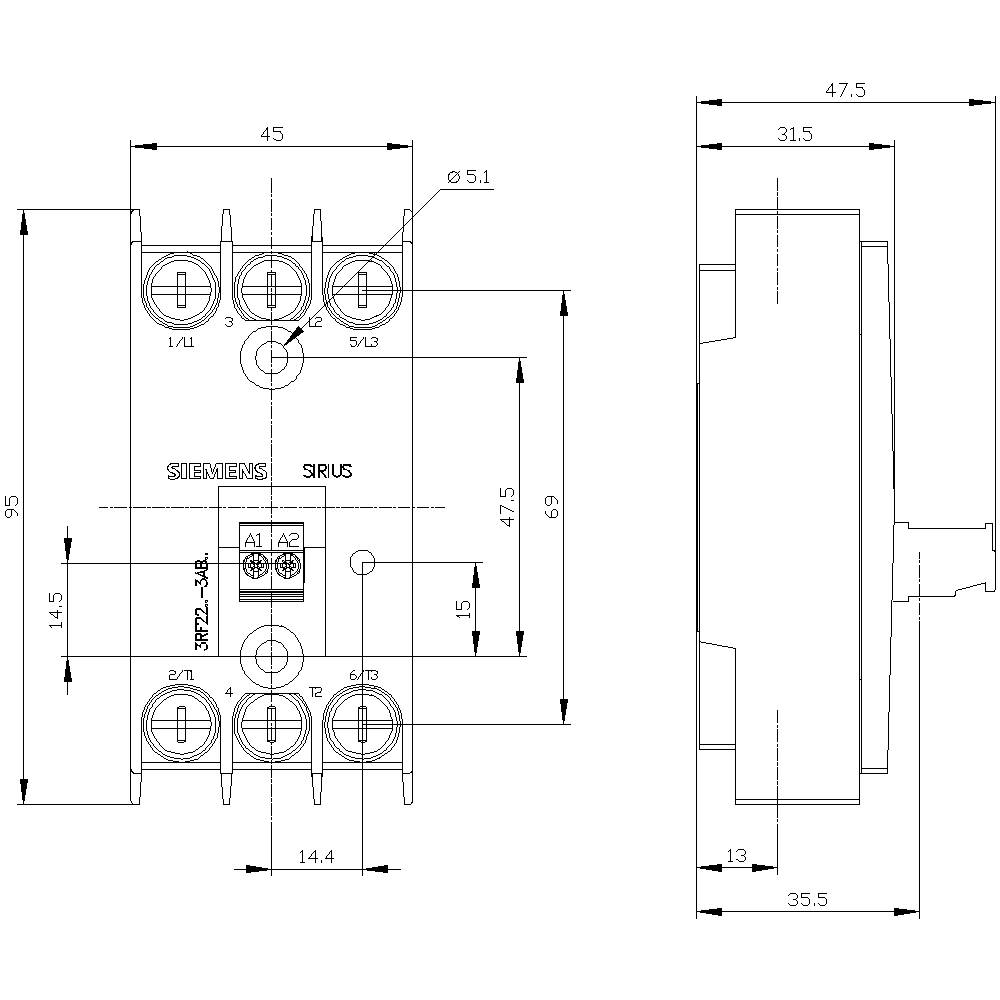

Technische tekening van een Siemens SIRIUS schakelaar met gedetailleerde maatvoering in millimeters. Weergegeven in voor- en zijaanzicht.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

4 V/DC

Regelspanning (max.)

30 V/DC

Schakelspanning (max.)

600 V/AC

Datasheet (PDF)

Leverbaar vr. 30 okt.

Aantal

Stuk(s)

Totaal (€ 128,09 / Stuk)

€ 128,09

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3-fasig halfgeleiderrelais 3RF22

2-fasen aangestuurd

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 3
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2230-3AB45

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Ringoog 4 mm

Regelspanning (min.): 4 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 4 - 30 V/DC

Regelstroom (max.): 30 mA

Stootstroom (max.): 300 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Laadstroom (max.): 30 A

Uitgangsspanning (min.): 48 V/DC

Uitgangsspanning (max.): 600 V/DC

Uitgangsstroom (max.): 30 A

: 2x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP00

Breedte: 45 mm

Hoogte: 95 mm

Diepte: 47 mm

Gewicht: 148 g

Conform RoHS: Ja

Continu stroom (max.): 30 A

Inhoud: 1 stuk(s)

: 3

: TRUE

: 30 A

: DC

: 30 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Uitgangsspanning (max.)

Contactsoort

Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430909

Leverbaar vr. 30 okt.

Conrad Electronic

Dit product

Ringoog 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

Siemens Halfgeleiderrelais 3RF22301AB35 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430825

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

121 V/AC

30 A

88 V/AC

600 V/AC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,83^*

Siemens Halfgeleiderrelais 3RF22301AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430932

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

30 V/DC

30 A

4 V/DC

600 V/AC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 111,56^*

Siemens Halfgeleiderrelais 3RF22301AC35 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430933

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

121 V/AC

30 A

88 V/AC

600 V/AC

3x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,62^*

Siemens Halfgeleiderrelais 3RF22301AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430817

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Siemens Halfgeleiderrelais 3RF22302AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430833

Leverbaar vr. 30 okt.

Conrad Electronic

Veerklem

30 V/DC

30 A

4 V/DC

600 V/AC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 132,22^*

Siemens Halfgeleiderrelais 3RF22302AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430934

Leverbaar vr. 30 okt.

Conrad Electronic

Veerklem

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 157,02^*

Siemens Halfgeleiderrelais 3RF22303AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430910

Leverbaar vr. 30 okt.

Conrad Electronic

Ringoog 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Siemens Halfgeleiderrelais 3RF22551AB35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430818

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

121 V/AC

55 A

88 V/AC

600 V/AC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 136,36^*

Siemens Halfgeleiderrelais 3RF22551AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430843

Leverbaar vr. 30 okt.

Conrad Electronic

Schroefklem

30 V/DC

55 A

4 V/DC

600 V/AC

2x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 132,22^*

Documenten en downloads

Datablad

Datablad 1430909 Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430909 Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 3-fasig 3RF2 30 A / 40 °C 48-600 V / DC 4-30 V 2-fasegestuurde ringkabelaansluiting sperspanning 1200 V halfgeleider relais SIRIUS 3RF22 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of kleppen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
