TDE Instruments Digalox DPM72-AVP Digitaal inbouwmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
41 Stuk(s)
Aantal
Totaal (€ 103,30 / Stuk)
€ 103,30
excl. btw
Gratis verzending*
Highlights & Details
- 1 meetingang ±500 V AC/DC, 10-500 Hz
- 1 meetingang ±10 A AC/DC en 5 A AC voor stroomomvormer, 10-500 Hz
- Grafisch LCD-scherm 16 grijstinten 192 x 160 pixels
- Achtergrondverlichting wit
- Wijzer- en digitale weergave
- Aanpasbare schaaluitslag en -opschrift
- Registratie van meetwaarden gedurende maximaal 14 dagen
- Alarmuitgangen met aanpasbare drempelwaarden, galvanisch geïsoleerd
- Klantindividuele startafbeelding

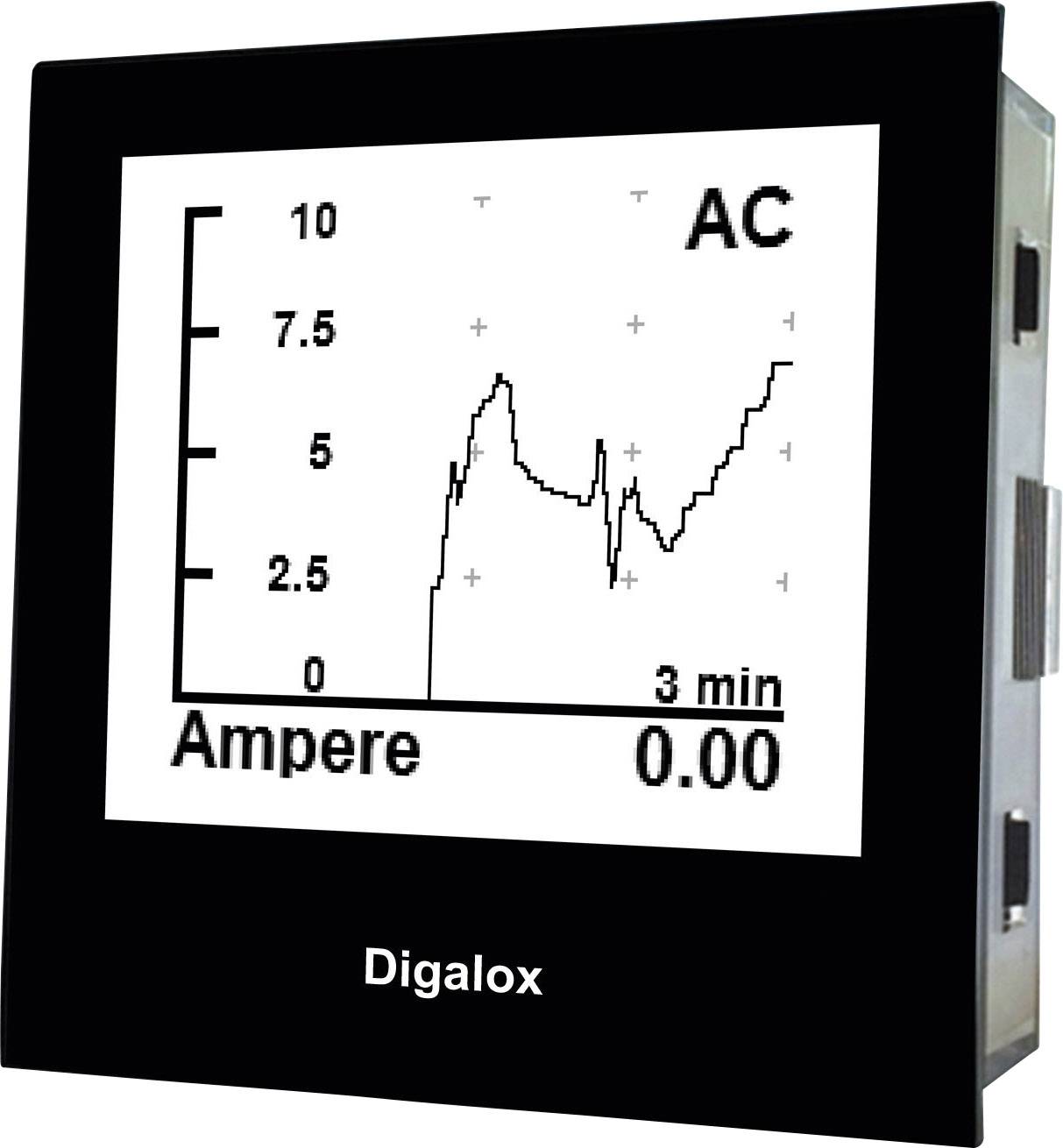

- Verschillende weergavesoorten beschikbaar, bijv. meter, staafdiagram, verloopaanduiding
- Real-time meetwaardeoverdracht
- Bimetaalfunctie (gemiddeldenberekening)
- USB-interface
- Voeding 12-24 V AC/DC
- Meetnauwkeurigheid 1% True RMS
- PC-software voor individuele configuratie en registratie van meetgegevens inclusief
Technische specificaties
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Frequentie
Snelheid
Spanning AC
Spanning DC
Stroom
Wisselstroom AC
Gelijkstroom DC
- Meetbereik (min.)
-500 V
-10 A
10 Hz
- Type
Digalox DPM72-AVP
- Meetbereik (max.)
500 V
10 A
1000 Hz
- Display-technologie
LCD
IP65 (voorzijde)
- Inbouwbreedte
68 mm
- Weergave (counts)
9999
- Inbouwhoogte
68 mm
- Voedingsspanning
12 V DC/AC
24 V DC/AC
- Afm.
(l x b x h) 59 x 72 x 72 mm
- Gewicht
180 g
- Max. voedingsspanning
24 V DC/AC
- Min. voedingsspanning
12 V DC/AC
- Displayverlichting
Wit
- Kleur (specifiek)
Zwart
- Breedte
72 mm
- Hoogte
72 mm
59 mm
- Lijstbreedte
7.2 cm
- Framehoogte
7.2 cm
- Interfaces
USB
Documenten en downloads
Datablad
Datablad 1193746 TDE Instruments Digalox DPM72-AVP Digitaal inbouwmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1193746 TDE Instruments Digalox DPM72-AVP Digitaal inbouwmeetapparaat
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1193746 TDE Instruments Digalox DPM72-AVP Digitaal inbouwmeetapparaat
Omschrijving
Innovatief, individueel en multifunctioneel: de eenvoudige grafische meetinstrumenten DPM72-AV, -AVP en -PP met witte achtergrondverlichting onderscheiden zich door hun gebruiksvriendelijkheid en exacte meetwaarden. De meetinstrumenten zijn geschikt voor het meten van tal van meetwijzen: volt AC/DC, stroom AC/DC, frequentie, 5 A en analoog signaal 0/4 tot 20 mA en DC-stroomsterktemeting op de shuntweerstand. Ze zijn met uitgebreide functies en weergavemogelijkheden uitgerust. Deze meetinstrumenten worden onder andere gebruikt in waterbeheerinstallaties dankzij de praktische vulpeilaanduiding, maar ook in industriële en ambachtelijke bedrijven bieden ze talrijke toepassingsmogelijkheden.Uitgebreide aanpasbaarheid

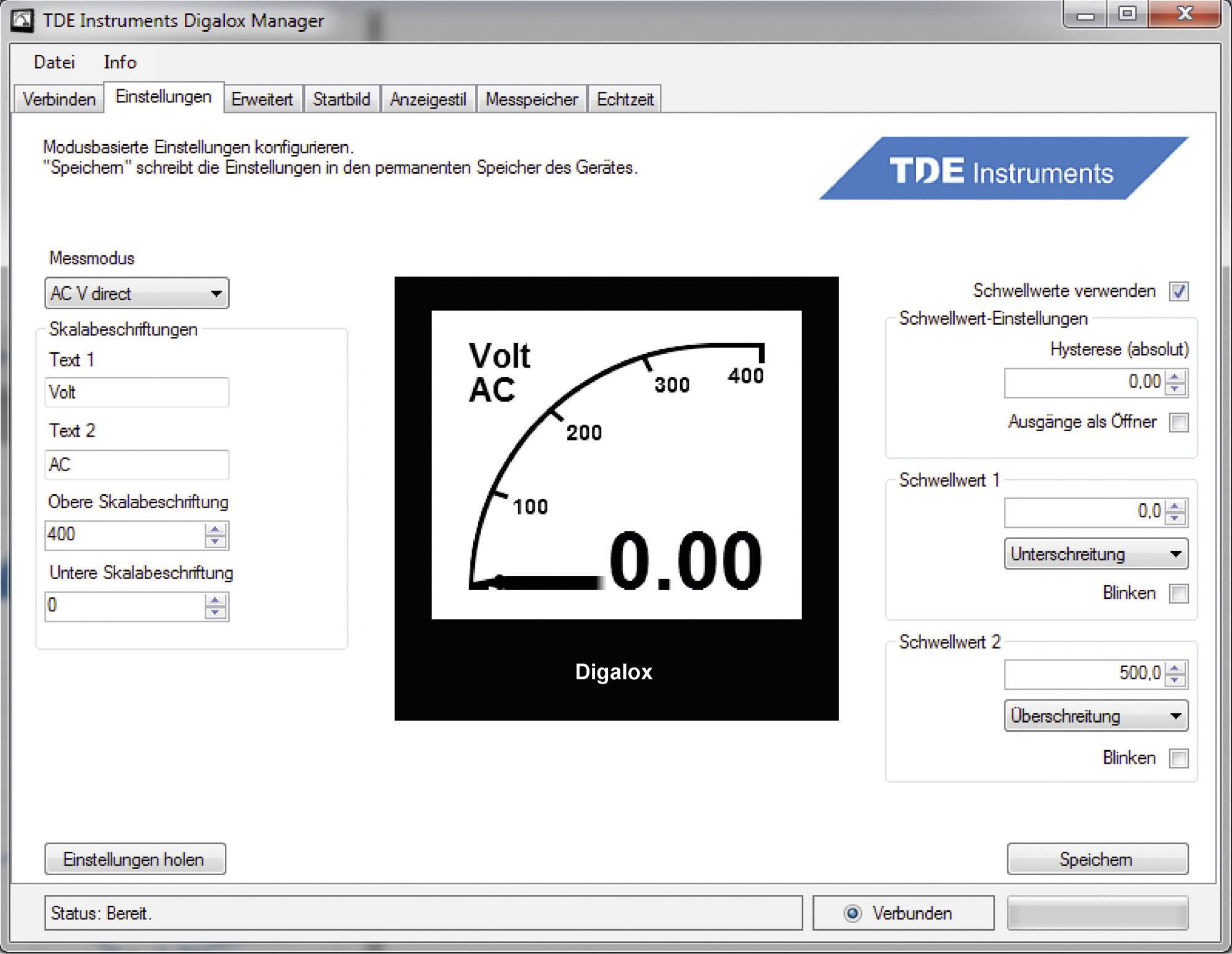

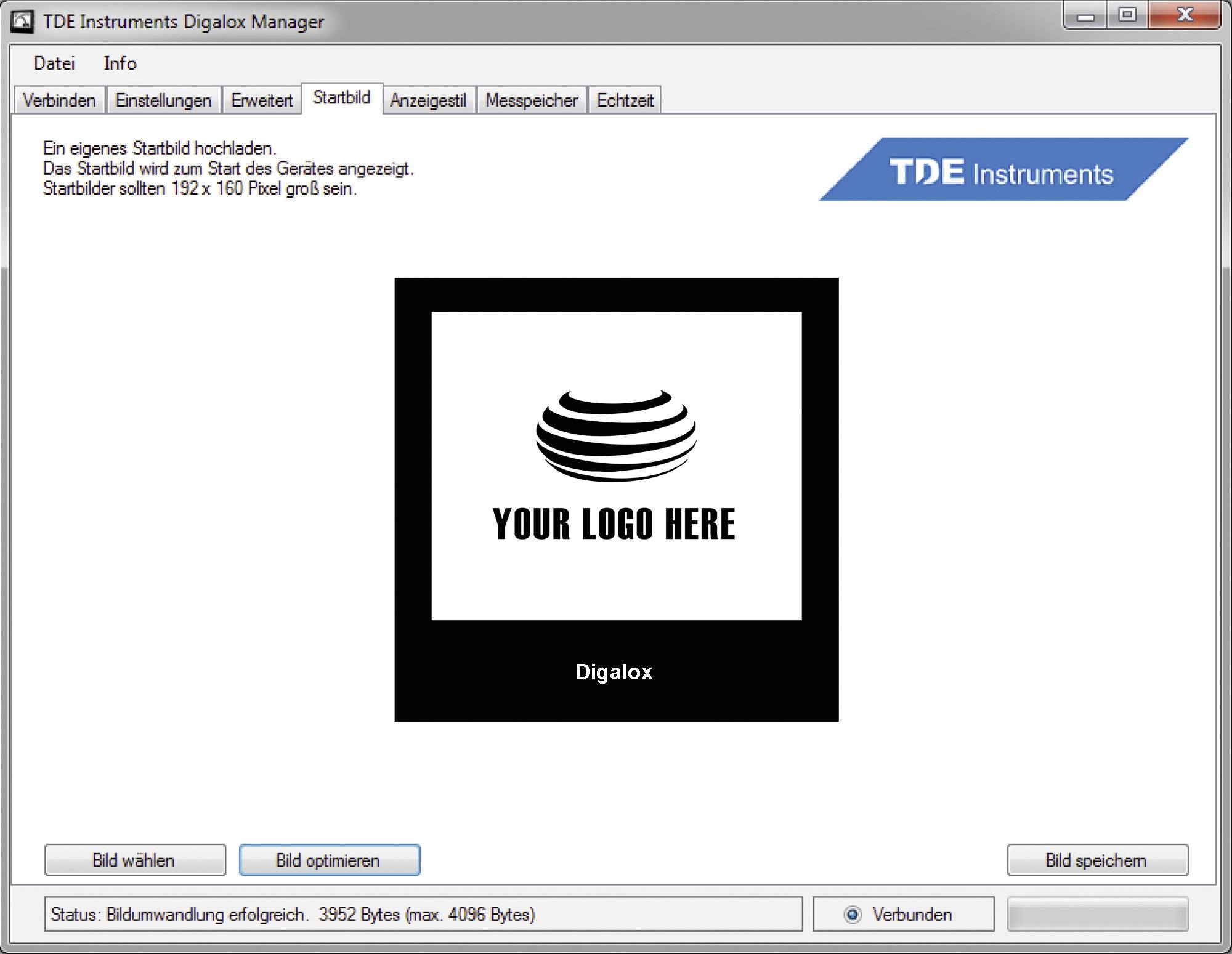

Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld – zo is het bijvoorbeeld mogelijk om eigen teksten of een klantspecifieke startafbeelding te uploaden. Schaaluitslag en -opschrift, weergaveontwerpen en nog veel meer zijn naar behoefte instelbaar, evenals schaalverdeling en linearisatie van de meetwaarden.Grafisch display

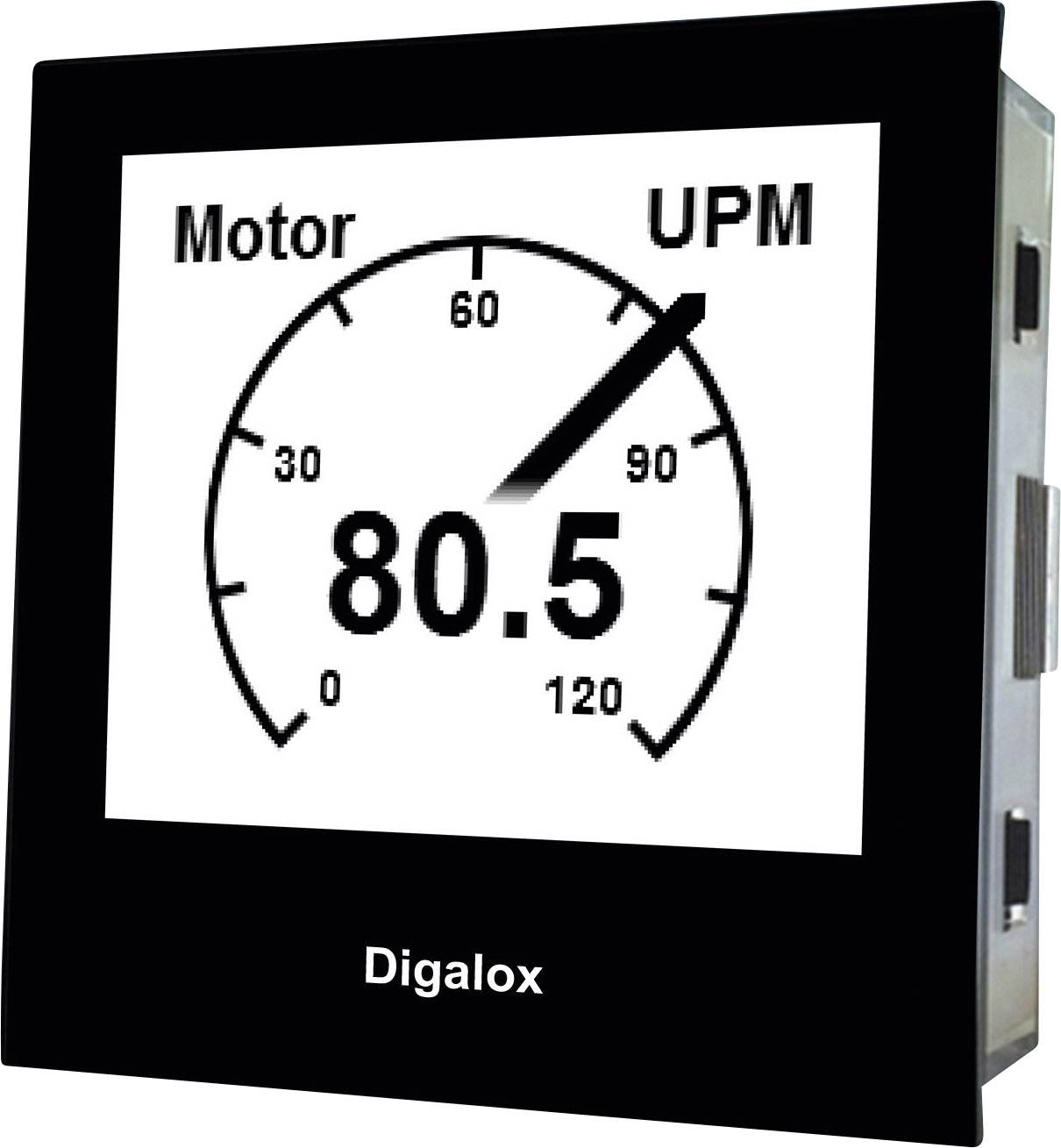

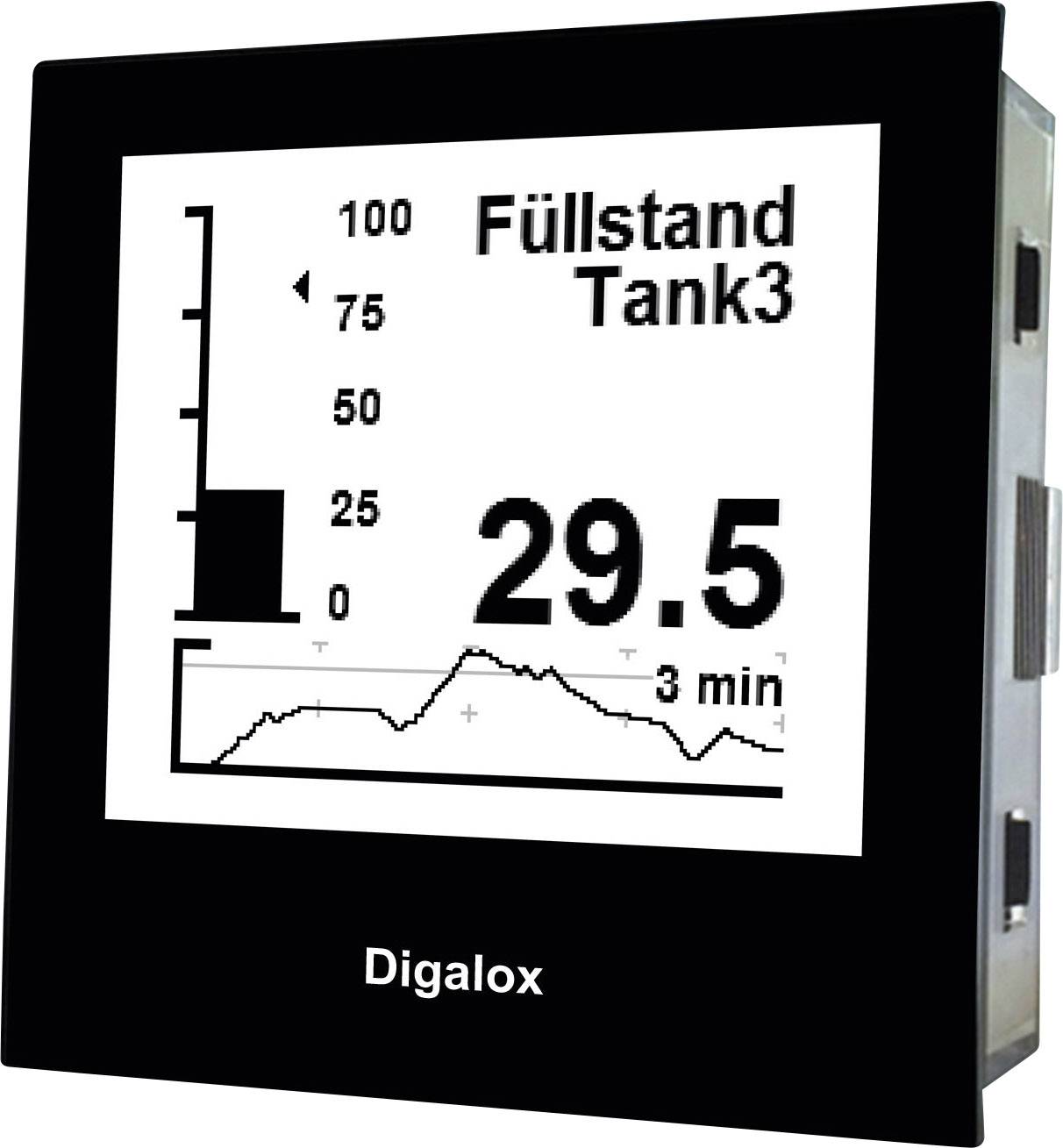

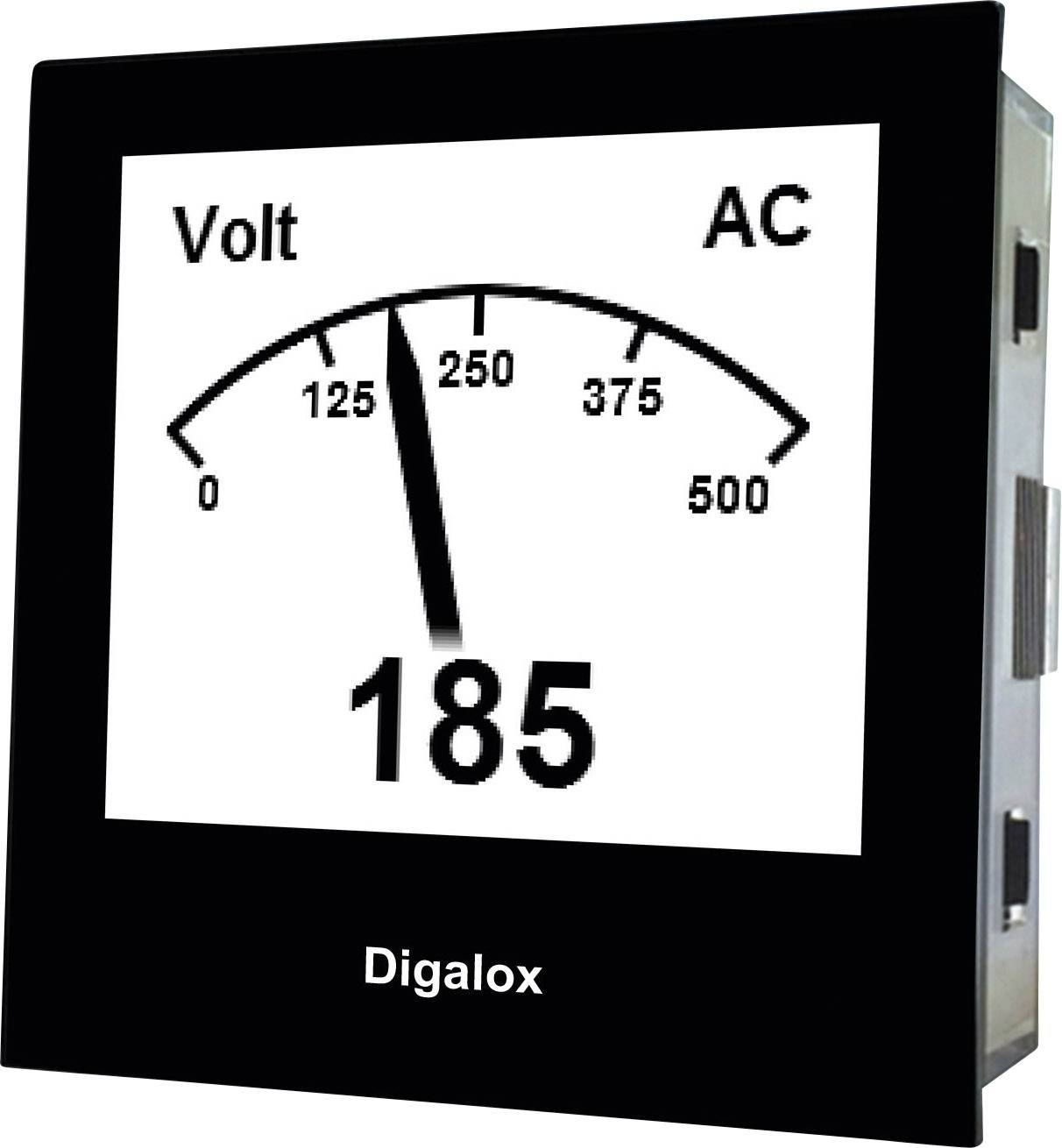

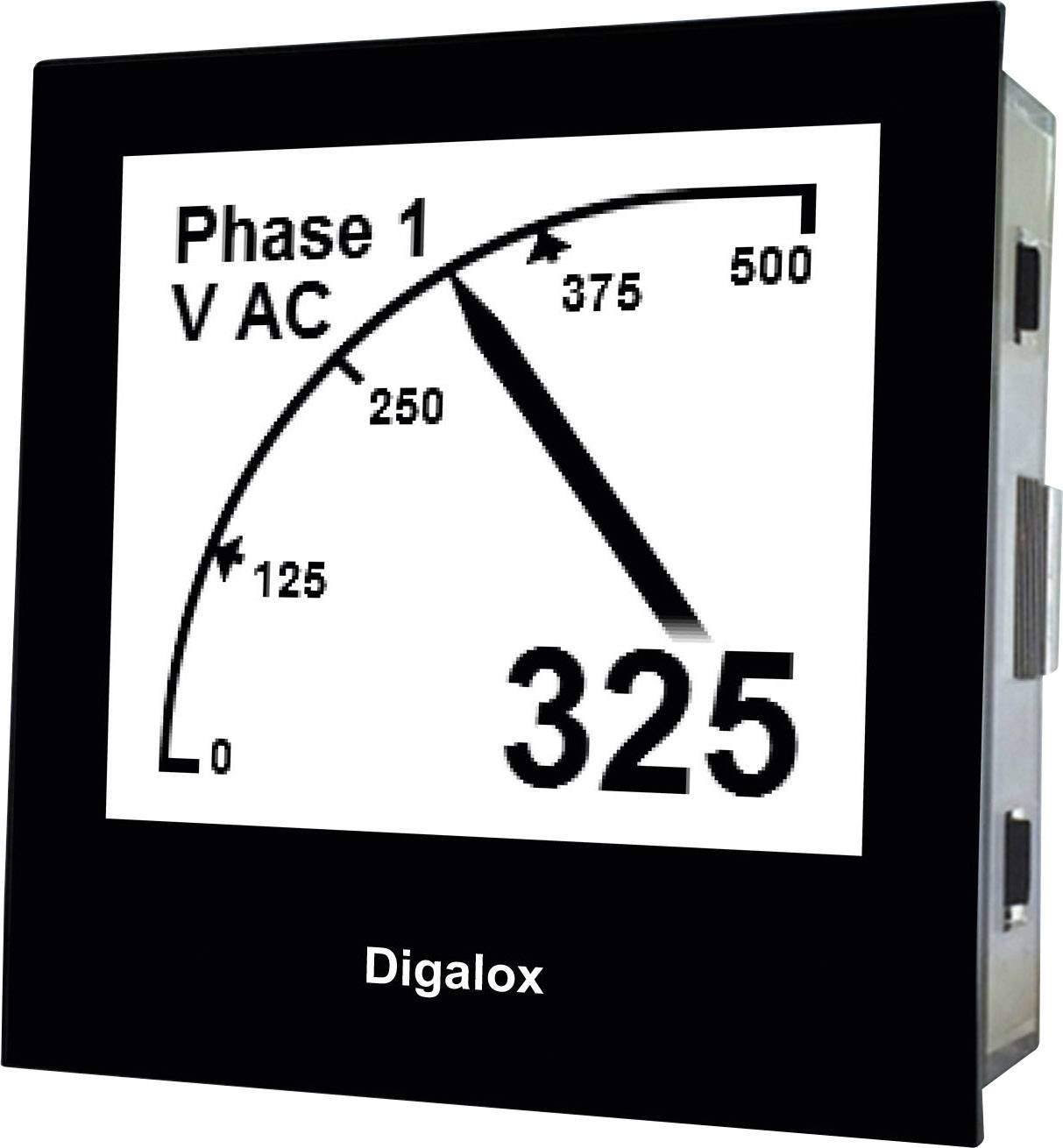

Een hoogwaardig grafisch display met 16 grijstinten en een witte achtergrondverlichting geeft meetwaarden in verschillende weergavemodi weer, bijvoorbeeld met een goed afleesbare wijzerweergave of via digitale weergave. Andere mogelijke displayontwerpen zijn de populaire vulpeilaanduiding of de weergave van de meetwaarden in de loop van de tijd.Schakeluitgangen
De modellen DPM72-AVP en -PP beschikken over twee galvanisch geïsoleerde alarmuitgangen die bij het bereiken van individueel aanpasbare drempelwaarden een alarm activeren. Zo kan de gebruiker met behulp van brandende of knipperende lampjes gewaarschuwd worden bij bijzondere gebeurtenissen, zoals het overschrijden van een maximale waarde.Registratie van meetgegevens

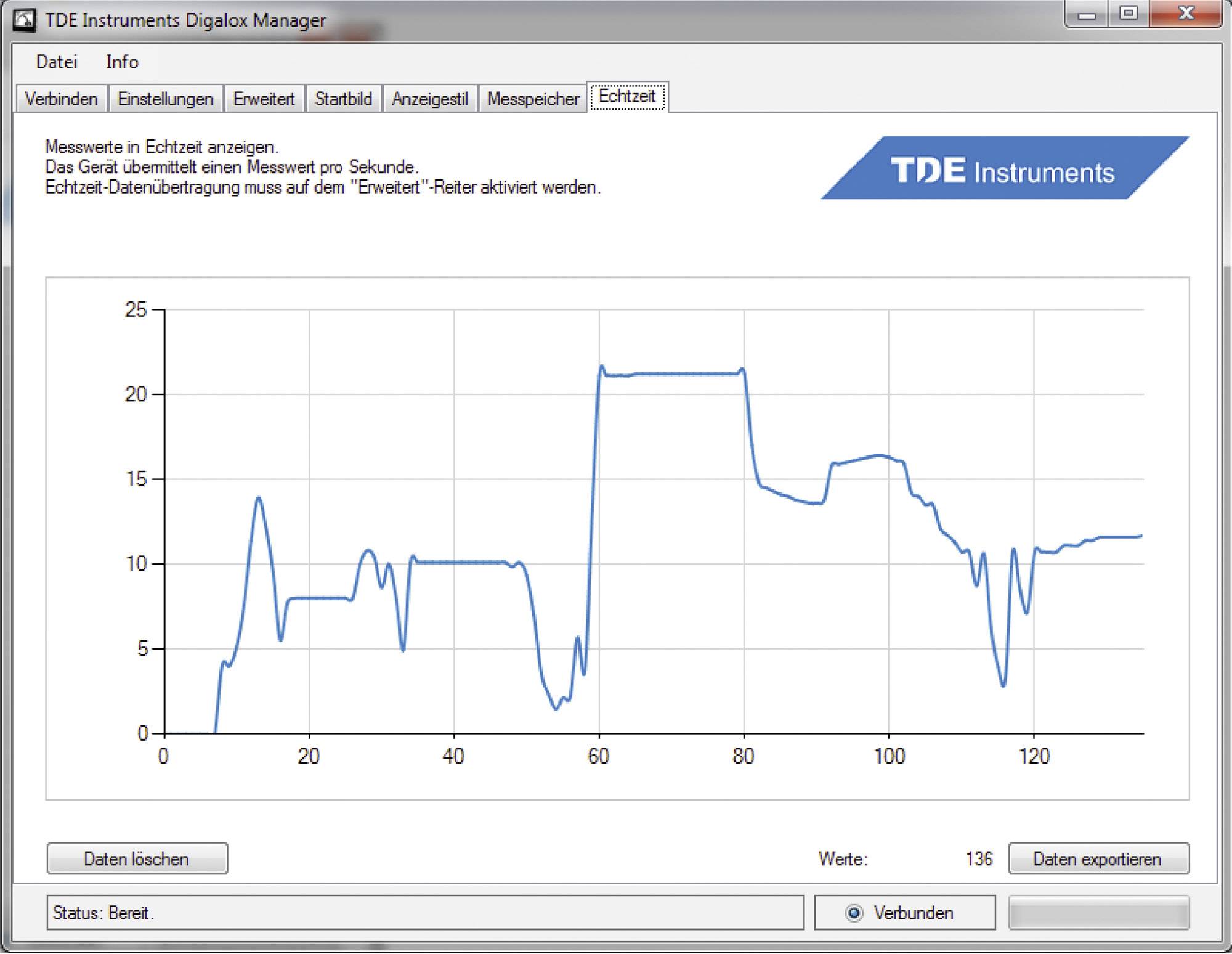

Alle DPM72-meetinstrumenten registreren meetwaarden over een tijdsduur van drie minuten tot 14 dagen. De overdracht van de gegevens bij de DPM72-AVP- en -PP-modellen gebeurt in real time via een galvanisch geïsoleerde USB-interface.
Met behulp van de configuratiesoftware 'Digalox Manager' kunnen de meetinstrumenten individueel worden ingesteld – zo is het bijvoorbeeld mogelijk om eigen teksten of een klantspecifieke startafbeelding te uploaden. Schaaluitslag en -opschrift, weergaveontwerpen en nog veel meer zijn naar behoefte instelbaar, evenals schaalverdeling en linearisatie van de meetwaarden.Grafisch display
Een hoogwaardig grafisch display met 16 grijstinten en een witte achtergrondverlichting geeft meetwaarden in verschillende weergavemodi weer, bijvoorbeeld met een goed afleesbare wijzerweergave of via digitale weergave. Andere mogelijke displayontwerpen zijn de populaire vulpeilaanduiding of de weergave van de meetwaarden in de loop van de tijd.Schakeluitgangen
De modellen DPM72-AVP en -PP beschikken over twee galvanisch geïsoleerde alarmuitgangen die bij het bereiken van individueel aanpasbare drempelwaarden een alarm activeren. Zo kan de gebruiker met behulp van brandende of knipperende lampjes gewaarschuwd worden bij bijzondere gebeurtenissen, zoals het overschrijden van een maximale waarde.Registratie van meetgegevens
Alle DPM72-meetinstrumenten registreren meetwaarden over een tijdsduur van drie minuten tot 14 dagen. De overdracht van de gegevens bij de DPM72-AVP- en -PP-modellen gebeurt in real time via een galvanisch geïsoleerde USB-interface.
Uitvoering
- Grafisch scherm
- Analoge en digitale weergave
- Achtergrondverlichting
- Standaard DIN-behuizing 72 x 72 mm
- Meting van stroom en spanning
- Configureerbare schaalverdeling
- USB-interface
- Schakeluitgangen optokoppeling
Omvang van de levering
- Meetinstrument
- Gebruiksaanwijzing
Opmerkingen
Micro-USB-kabel niet meegeleverd. Software Digalox Manager als download beschikbaar.
Systeemeisen
- Windows Vista, 7 of 8 (.Net Framework 4)
