Name: TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen Spoel SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 stuk(s)
Brand: TDK
SKU: 3555222
Availability: SoldOut

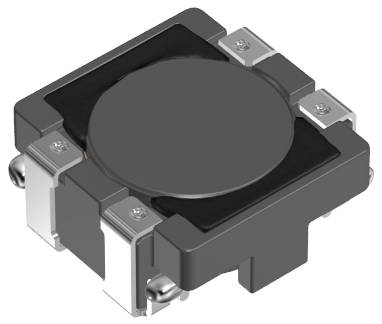

Een zwart en zilver elektronisch onderdeel met een rond midden, met meerdere aansluitingen langs de randen, waarschijnlijk een oppervlakte-montage inductor.

Soortnaam

Spoel

Bouwwijze

SMD

Inductiviteit (L)

1.6 µH

Weerstand

60 mΩ

Max. temperatuur

85 °C

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 0,62 / Stuk)

€ 0,62

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

TDK common mode smoorspoelen/filter ACM4520-901-2P-T000

Chip-common mode filter voor toepassingen met hoge stromen.
Elke serie biedt een uitstekende DC-impedantie en ruisonderdrukking in een compacte behuizing.
Dankzij het platte profiel en de geringe afmetingen optimaal geschikt voor oppervlakmontage.
Bedrijfstemperatuurbereik: -40 tot +85 °C

Extra services en acties

Technische specificaties

2 kanalen

Soortnaam: Spoel

Bouwwijze: SMD

Bouwvorm: 1808

Inductiviteit (L): 1.6 µH

Impedantie bij 25 MHz: 420 Ω

Impedantie bij 100 MHz: 900 Ω

Frequentie: 100 kHz

Testfrequentie: 100 MHz

Meetfrequentie: 100 MHz

Weerstand: 60 mΩ

Nominale spanning: 50 V/DC

Nominale stroom: 2 A

Materiaal: Ferriet

: 4.7 mm

Breedte: 4.5 mm

Hoogte: 2 mm

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

Gewicht: 0.14 g

Industrieverpakking: Ja

Inhoud: 1 stuk(s)

Afm.: (l x b x h) 4.7 x 4.5 x 2 mm

Conform RoHS: Ja

Type: Gleichtaktdrosseln/Filter für Stromleitungen
