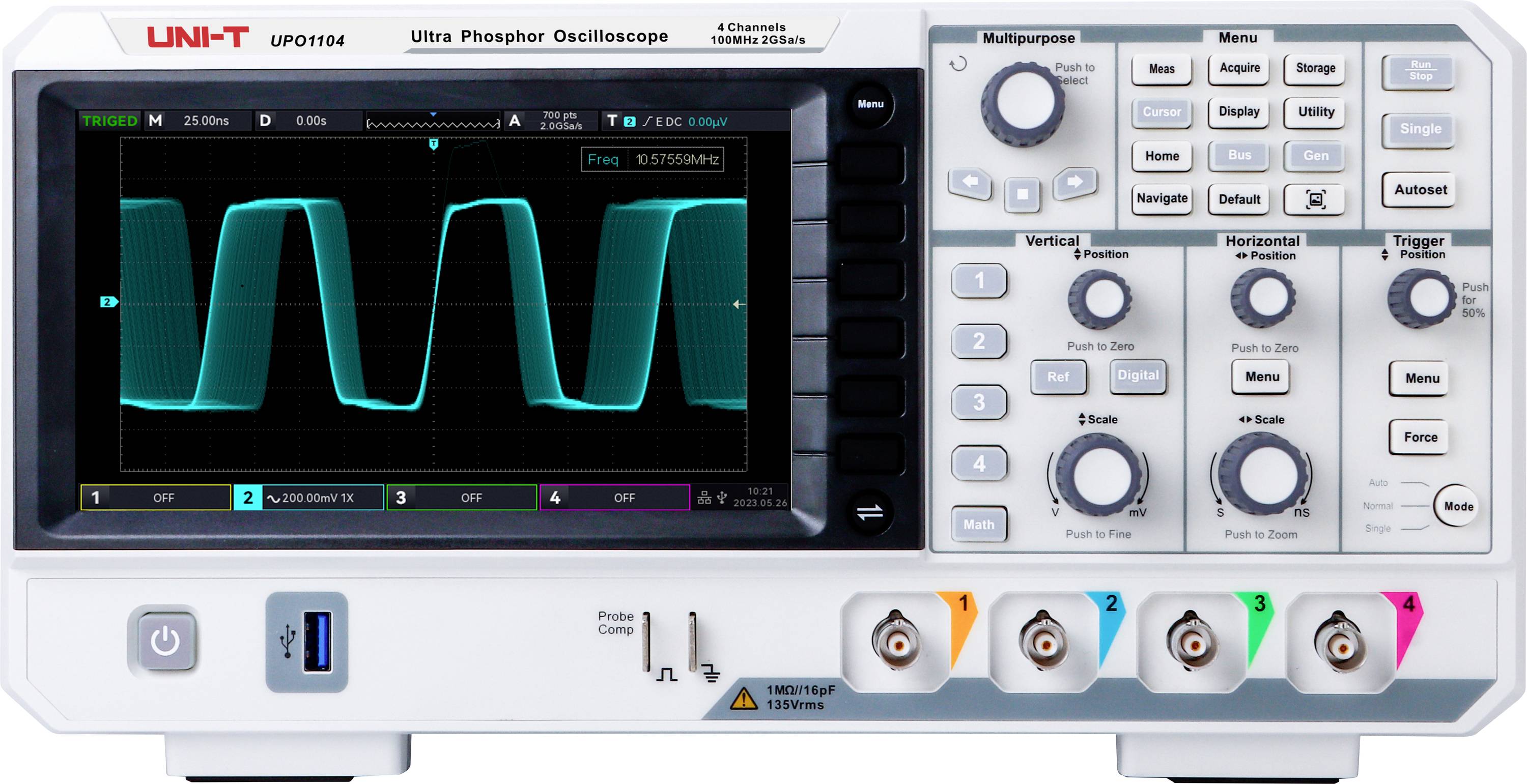

Digitale oscilloscoop toont een cyaan rechthoekig golfvormige signaal op het scherm, met bedieningsknopen en vier invoerkanalen op het voorpaneel.

Digitale oscilloscoop toont een cyaan rechthoekig golfvormige signaal op het scherm, met bedieningsknopen en vier invoerkanalen op het voorpaneel.

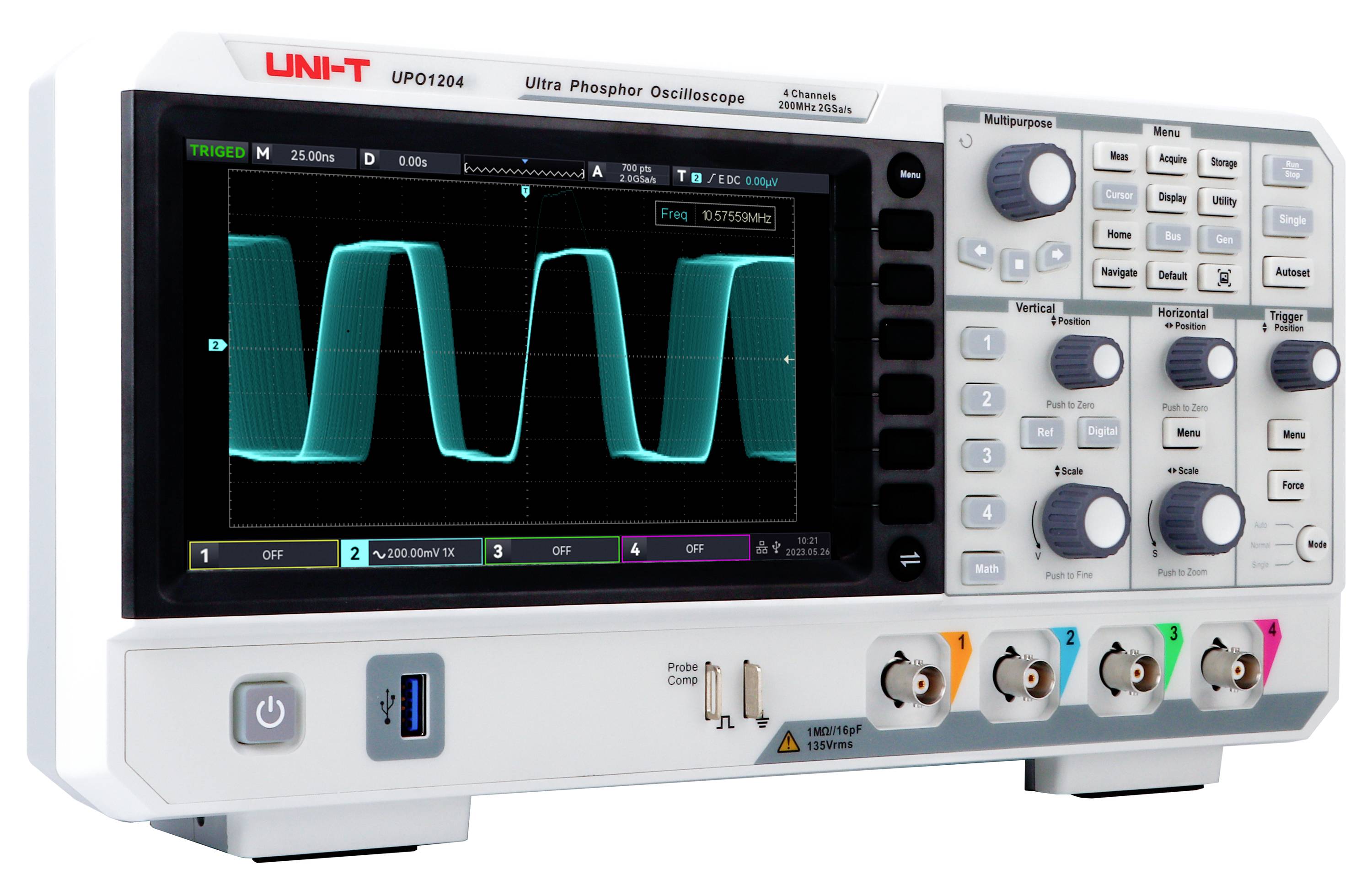

UNI-T digitale oscilloscoop die een blokgolfsignaal op het scherm weergeeft, met bedieningsknoppen en ingangen op het frontpaneel.

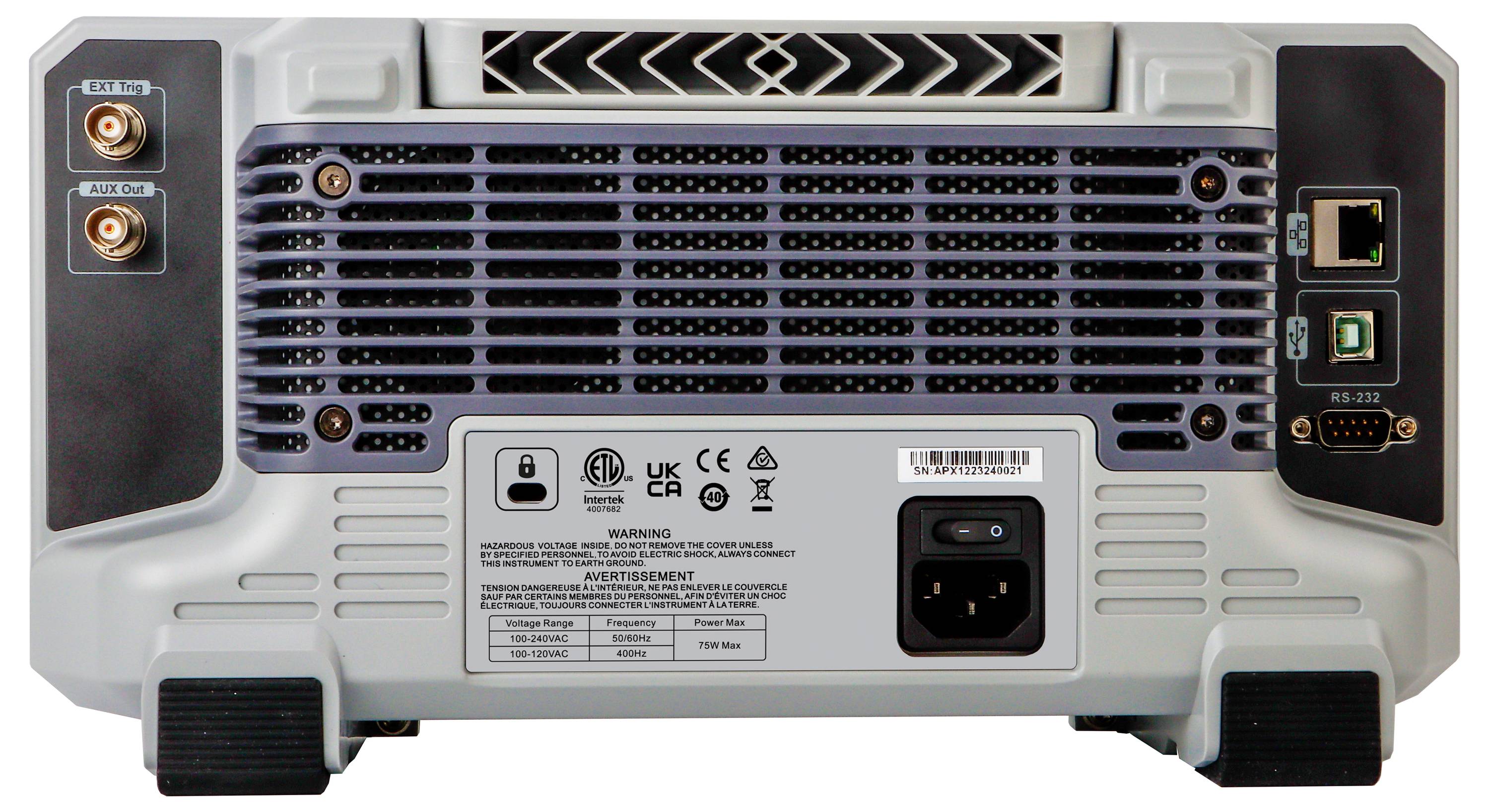

Achterkant van een robuust elektronisch apparaat met twee coaxiale connectoren, koelrooster, Ethernet- en USB-poorten, seriële poort en stroomtoevoer.

1/3

Uni-T

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 433,88 / Stuk)

€ 433,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

UNI-T digitale fosfor-oscilloscoop UPO1104

100
Aantal analoge ingangen (max.): 4

Technische specificaties

Ultra fosfor 2.0-technologie
Geïntegreerde 4-bits DVM (digitale voltmeter)
7-cijferige hardware frequentieteller
Seriële bus-decodering (RS232/UART, I²C, SPI) standaard

Soortnaam: Digitale oscilloscoop

Bandbreedte: 100

Samplingrate/kanaal: 2 kSa/s

Scherm: 7" (17,8 cm) TFT-LCD-kleuren, WVGA

Resolutie: 8 Bit

Beeldschermgrootte: 7 inch

Bijzonderheden: Multimeterfuncties

Tijdbasis: 1ns/div tot 1000 s/div

Aantal analoge ingangen (max.): 4

: Fabrieksstandaard (zonder certificaat)

Meetcategorie: CAT I
CAT II 300 V

Rasterafbuiging: 500 µV/div tot 20 V/div

Ingangsimpedantie: 1 MΩ

Ingangskoppeling: DC, AC, GND

Ingangsspanning: 400 V/AC

Voedingsspanning: 100 - 240 V/AC

Afm.: (l x b x h) 110 x 336 x 170 mm

Gewicht: 2.45 kg

Aantal digitale ingangen (max.): 0

Scherm: 800 x 480 Pixel

Kalibreerservice: Fabrieksnorm (ISO- / DKD-kalibratie optioneel via meetlaboratorium-serviceproviders)

Breedte: 336 mm

Hoogte: 170 mm

: 110 mm

Interfaces: USB-host
USB-device
LAN

Geheugendiepte/kanaal: 56 Mpts

Type: UPO1104

Documenten en downloads

Datablad

Datablad 3812388 Uni-T UPO1104 Digitale oscilloscoop 100 2 kSa/s 56 Mpts 8 Bit Multimeterfuncties 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812388 Uni-T UPO1104 Digitale oscilloscoop 100 2 kSa/s 56 Mpts 8 Bit Multimeterfuncties 1 stuk(s)

Omschrijving

De UPO1104 digitale oscilloscoop maakt gebruik van de Ultra fosfor 2.0-technologie. Het biedt een bandbreedte van 100 MHz, een real-time sampling rate van maximaal 2 Gsa/s en is uitgerust met 4 kanalen. Bovendien ondersteunt het een onafhankelijke DVM-module, beschikt het over uitgebreide trigger- en busdecoderingsfuncties en een volledige op opslag gebaseerde real-time decodering van hardware. De oscilloscoop is geschikt voor embedded systeem-design, meettechniek, consumentenelektronica, automotive elektronica, veldonderhoud en onderwijs en vele andere toepassingen.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Bandbreedte: 100 MHz
Kanalen 4 analoog
Real-time sampling rate: 2 GSa/S
Stijgtijd: Minder dan 3,5 ns
Geheugendiepte: 56 Mpts
Golfvorm detectiesnelheid: 500.000 Wfms/s.
Ingangsimpedantie: (1 MOhm ± 2 %) || (16 PF ± 2 PF)
Display: 7-inch TFT LCD

Omvang van de levering

UPO1104 (100 MHz, 4 kanalen) x 1
Netsnoer x 1
USB-kabel x 1
Passieve meetkoppen UT-P04 (100 MHz) x4

Opmerkingen

Meer modellen

- UPO1054: 50 MHz bandbreedte, 4 analoge kanalen, 2 Gsa/s samplefrequentie, tot 56 Mpts geheugendiepte, golfformeersnelheid van 500.000 wfms/s.

- UPO1204: 200 MHz bandbreedte, 4 analoge kanalen, 2 Gsa/s samplefrequentie, tot 56 Mpts geheugendiepte, golfformeersnelheid van 500.000 wfms/s.

Omschrijving

De UPO1104 digitale oscilloscoop maakt gebruik van de Ultra fosfor 2.0-technologie. Het biedt een bandbreedte van 100 MHz, een real-time sampling rate van maximaal 2 Gsa/s en is uitgerust met 4 kanalen. Bovendien ondersteunt het een onafhankelijke DVM-module, beschikt het over uitgebreide trigger- en busdecoderingsfuncties en een volledige op opslag gebaseerde real-time decodering van hardware. De oscilloscoop is geschikt voor embedded systeem-design, meettechniek, consumentenelektronica, automotive elektronica, veldonderhoud en onderwijs en vele andere toepassingen.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Bandbreedte: 100 MHz
Kanalen 4 analoog
Real-time sampling rate: 2 GSa/S
Stijgtijd: Minder dan 3,5 ns
Geheugendiepte: 56 Mpts
Golfvorm detectiesnelheid: 500.000 Wfms/s.
Ingangsimpedantie: (1 MOhm ± 2 %) || (16 PF ± 2 PF)
Display: 7-inch TFT LCD

Omvang van de levering

UPO1104 (100 MHz, 4 kanalen) x 1
Netsnoer x 1
USB-kabel x 1
Passieve meetkoppen UT-P04 (100 MHz) x4

Opmerkingen

Meer modellen

- UPO1054: 50 MHz bandbreedte, 4 analoge kanalen, 2 Gsa/s samplefrequentie, tot 56 Mpts geheugendiepte, golfformeersnelheid van 500.000 wfms/s.

- UPO1204: 200 MHz bandbreedte, 4 analoge kanalen, 2 Gsa/s samplefrequentie, tot 56 Mpts geheugendiepte, golfformeersnelheid van 500.000 wfms/s.
