Name: Uni-T UTG9504T Functiegenerator 500 MHz (max) 4-kanaals Arbitrair, Zaagtand, Puls, Sinus, Ruis, Blok
Brand: Uni-T
SKU: 3400012

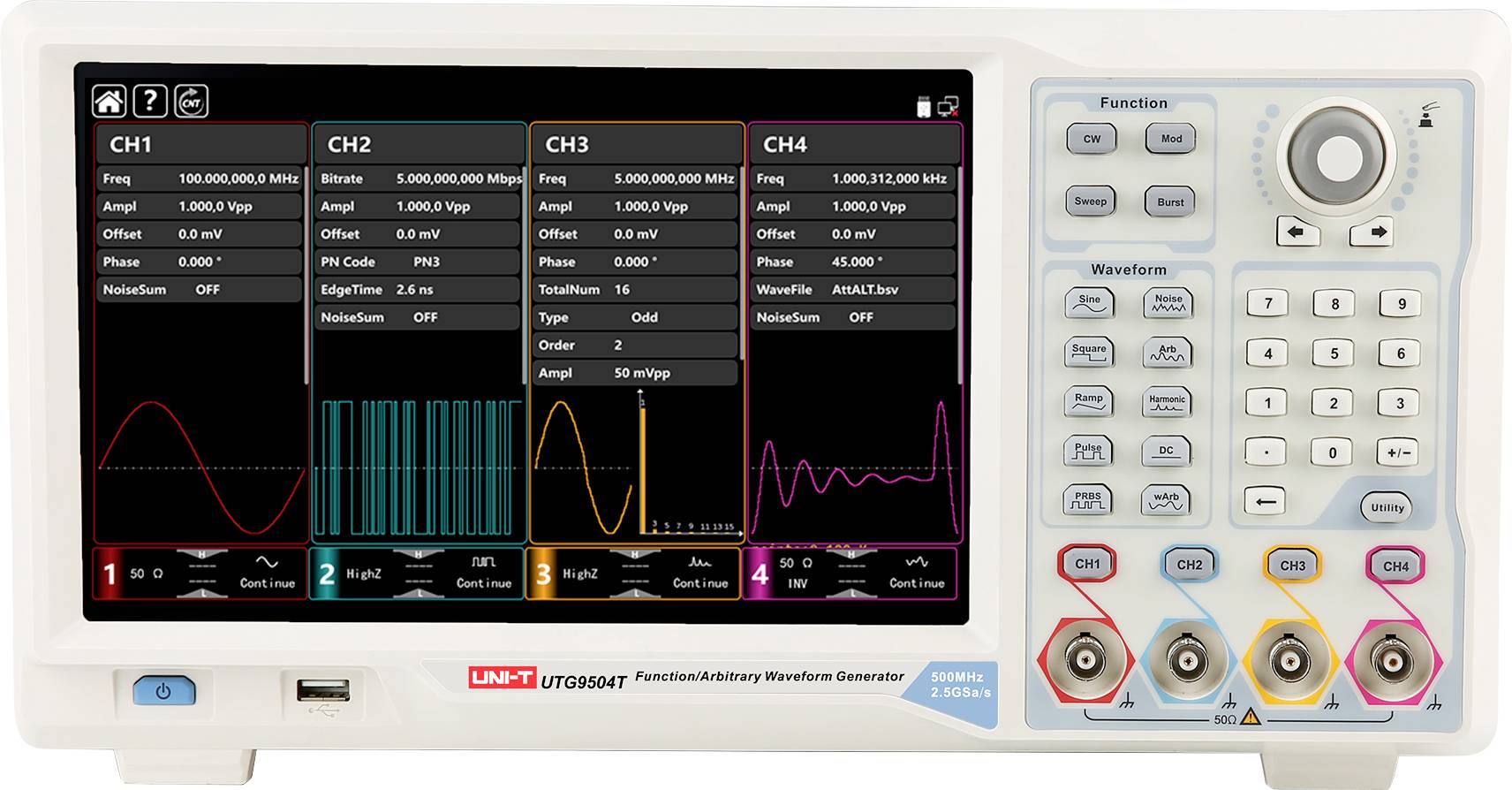

Elektronisch apparaat met een scherm dat verschillende golfsignalen in real-time weergeeft. Het heeft meerdere aansluitingen en bedieningselementen.

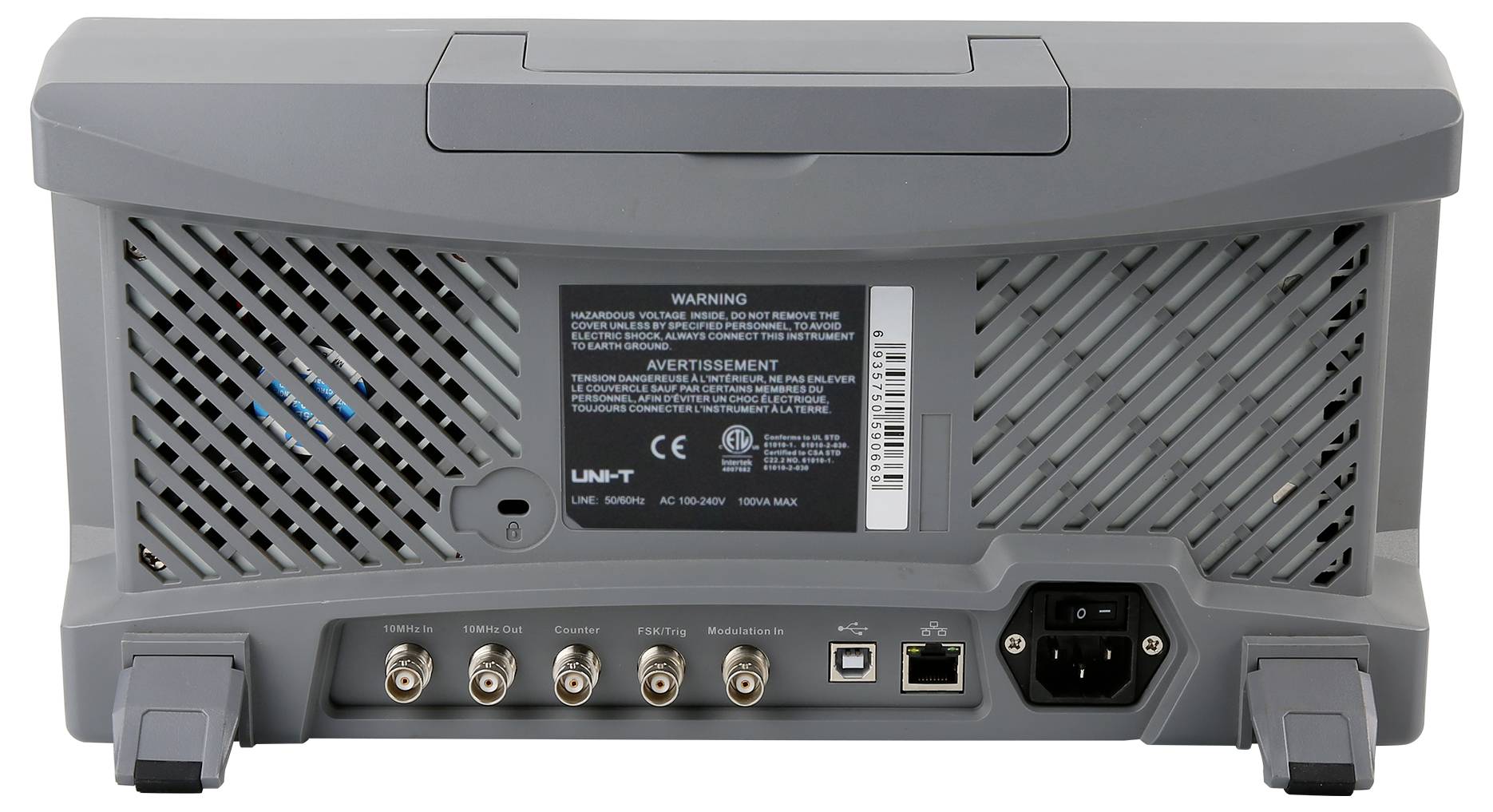

Het beeld toont de achterkant van een elektronisch apparaat met meerdere aansluitingsmogelijkheden en een ventilatierooster.

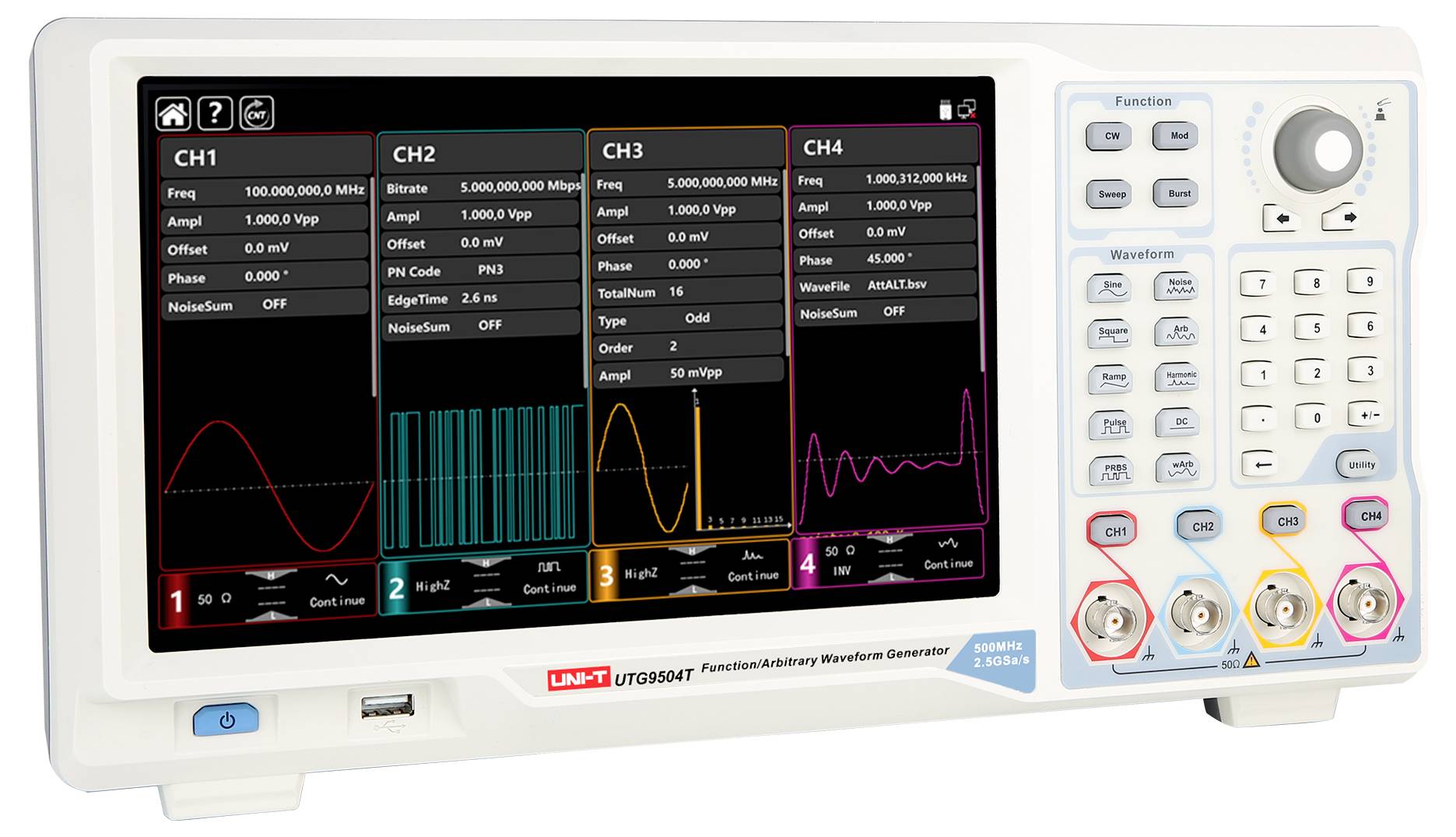

'Functiegenerator met display-weergave. Toont drie kanalen met instellingen voor frequentie, amplitude en golfvorm. Bedieningselementen rechts.'

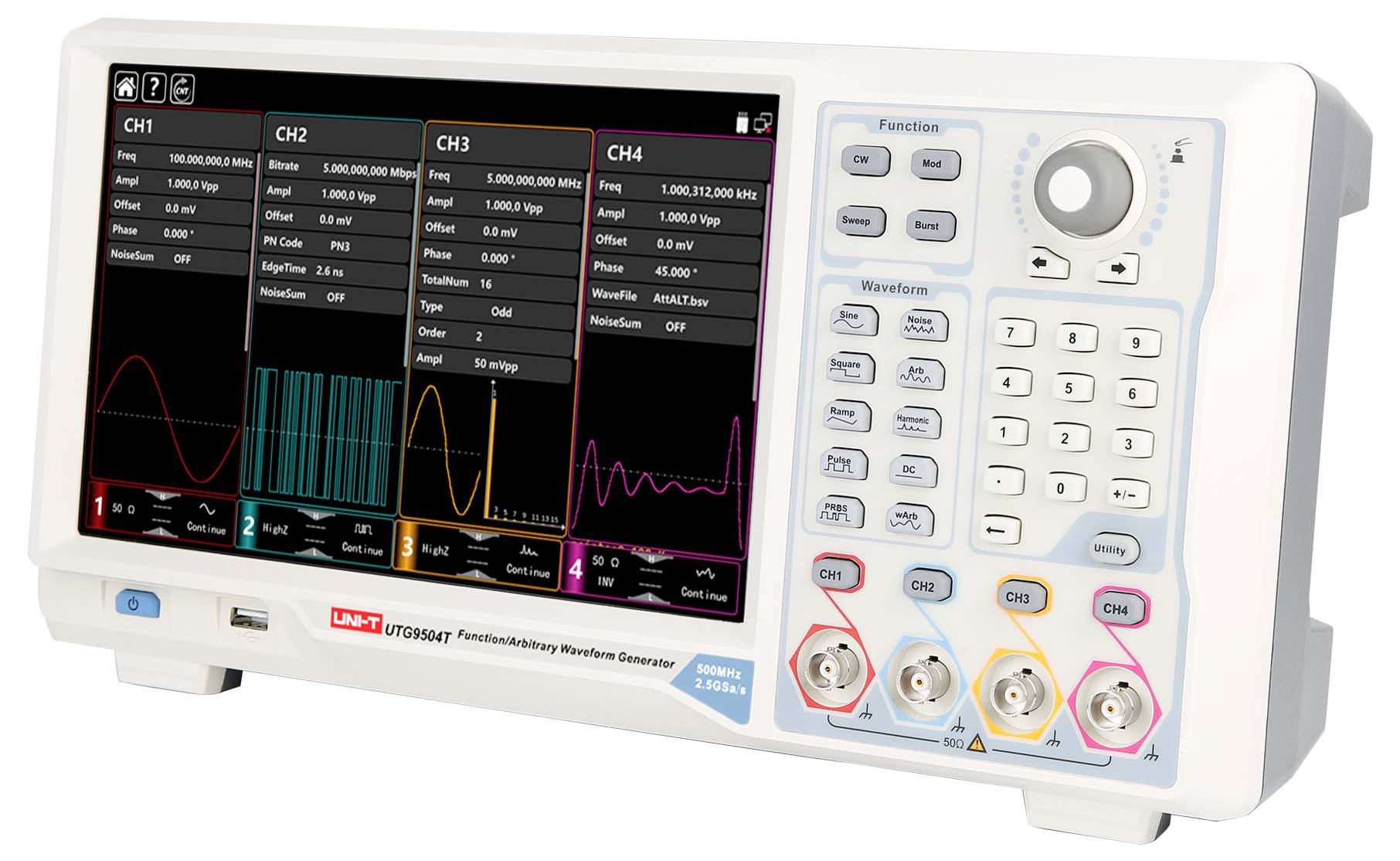

Elektronisch meetapparaat met kleurenscherm toont golfvormen op vier kanalen. Talrijke bedieningsknoppen en aansluitingen rechts.

1/4

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

UNI-T UTG9504T arbitraire functiegenerator 500 MHz 4-kanaals 2,5 GSa/S 64 Mpts10,1" TFT-LCD

- Max. Uitgangsfrequentie: 500 MHz
Sampling rate 2,5 GSa/s
- Verticale resolutie: CH3 & CH4: 16-bits, CH1 & CH2: 14-bits
- Kanalen: 4
- Arbitraire golfvormlengte: 64 Mpts
- Display: 10,1" TFT-LCD

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 500 MHz (max)

Signaaluitgangsvorm: Arbitrair
Zaagtand
Puls
Sinus
Ruis
Blok

Weergave: Touchscreen

: Fabrieksstandaard (zonder certificaat)

Afm.: (b x h) 220 mm x 350 mm

Gewicht: 5 kg

Aantal kanalen: 4-kanaals

Frequentie (max.): 500 MHz

Bijzonderheden: Incl. frequentieteller
Modulatie

Breedte: 220 mm

Hoogte: 350 mm

Interfaces: UART
I²C

Spanningsverzorging: Werkt op het lichtnet

Type: UTG9504T

Documenten en downloads

Datablad

Datablad 3400012 Uni-T UTG9504T Functiegenerator 500 MHz (max) 4-kanaals Arbitrair, Zaagtand, Puls, Sinus, Ruis, Blok

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3400012 Uni-T UTG9504T Functiegenerator 500 MHz (max) 4-kanaals Arbitrair, Zaagtand, Puls, Sinus, Ruis, Blok

Omschrijving

De UTG9504T is een 4-kanaals golfvormgenerator met een maximale uitgangsfrequentie van 500 MHz en een aftastfrequentie van maximaal 2,5 GSa/s. Hij beschikt over een 16-bits/14-bits verticale resolutie en een 64 Mpts arbitraire golfvormlengte, wat was gegarandeerd voor een nauwkeurige en stabiele signaalopwekking. De UTG9504T is uitgerust met een 10,1 inch TFT LCD-touchscreen en biedt een intuïtieve gebruikersinterface en een ergonomisch design dat de gebruikerservaring en de efficiëntie van het werk verbetert.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

- 10,1" touchscreen: De UTG9504T beschikt over een capacitief 10,1" touchscreen met een resolutie van 1280×800 en een nieuw UI-design, dat een intuïtieve bediening en een verbeterde gebruikerservaring biedt.
- 4-kanaals uitgang en 4 sweep-modi: Standaard 4-kanaals uitgang voor het gelijktijdig genereren van verschillende signalen. Naast lineaire en logaritmische sweep-modi biedt de UTG9504T twee nieuwe modi:
Step-modus: Nauwkeurige, stapsgewijze aanpassingen
List-modus: Gedefinieerde waarden of punten voor nauwkeurige besturing van de signaalopwekking
- 8-cijferige frequentieteller: Meet frequenties van 100 MHz tot 800 MHz met hoge precisie en analyseert parameters zoals frequentie, periode, impulsverhouding en positieve en negatieve impulsbreedtes.
- Veelzijdige modulatiemodi en arbitraire golfvormen: Ondersteunt AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM en meer voor onderwijs- en communicatiesysteemtests. Bevat meer dan 200 voorgedefinieerde arbitraire golfvormen voor toepassingen in techniek, medische biologie, standaarden en wiskunde.
- Protocoluitvoer: Ondersteunt SPI, I2C en UART, ideaal voor veelzijdige digitale interfacetests.
- PRBS- en SNR-functie:
- PRBS-generator voor het testen van bitfouten in high-speed gegevensoverdracht
- SNR-functie voor de overlay van Gaussiaanse ruis voor de beoordeling van de storingsbestendigheid van apparaten

Omvang van de levering

- UTG9504T (4CH, 500 MHz)
- Netsnoer × 1
- USB-datakabel × 1
- BNC-BNC-kabel × 4
- Meertalige veiligheidsinstructies
- Beknopte gebruiksaanwijzing
- Kalibratiecertificaat

Opmerkingen

Andere modellen

- UTG9604T: Golfvormgenerator, 600 MHz uitgangsfrequentie, 2,5 GSa/s aftastfrequentie, 16-bits verticale resolutie, 4 kanalen, 64 Mpts arbitraire golfvormlengte, 10,1" TFT LCD-touchscreen.

- UTG9354T: Golfvormgenerator, 350 MHz uitgangsfrequentie, 2,5 GSa/s aftastfrequentie, 16-bits/14-bits verticale resolutie, 4 kanalen, 64 Mpts arbitraire golfvormlengte, 10,1" TFT LCD-touchscreen.
