Name: Weidmüller ACT20M-BAI-AO-S 1375450000 Signaalomvormer 1 stuk(s)
Brand: Weidmüller
SKU: 1889368
Availability: BackOrder

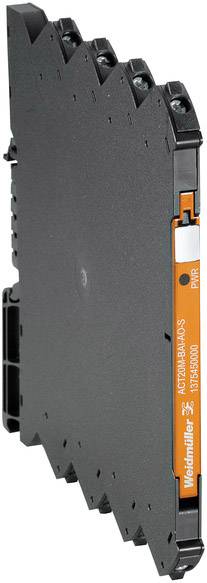

Elektronische module in slanke vormgeving, aan de zijkant voorzien van een oranje streep en de tekst 'Weidmüller ACT20M-AAO-S'.

Afbeelding vergelijkbaar

Soortnaam

Signaalomvormer

Ingangssignaal max. (stroomsterkte)

20 mA

Ingangssignaal max. (spanning)

10 V

Type

ACT20M-BAI-AO-S

Afm.

(l x b x h) 114.3 x 6.1 x 112.5 mm

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal

Stuk(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Nettogewicht: 80 g
bedrijfstemperatuur: - 25 °C - +70 °C
opslagtemperatuur: -40 °C - +85 °C
aantal ingangen: 1
sensor: Spanningsbron, stroombron
aantal uitgangen: 1
galvanische scheiding: 4-weg scheider
nauwkeurigheid: < 0.05% van het meetgebied
grensfrequentie (-3 dB): > 100 Hz, 10 Hz
draagrail
: TS 35 stapvormige responsie tijd:< 7 ms, < 100 ms, configureerbaar
lastweerstand spanning: > 10 kΩ
draadaansluitdoorsnede AWG, min. AWG 30
draadaansluitdoorsnede AWG, max.: AWG 14
Aantrekkoppel, min.: 0.4 Nm Aantrekkoppel, max.: 0.6 Nm

Type: ACT20M-BAI-AO-S

Soortnaam: Signaalomvormer

Ingangssignaal max. (stroomsterkte): 20 mA

Ingangssignaal max. (spanning): 10 V

Afm.: (l x b x h) 114.3 x 6.1 x 112.5 mm

Aansluiting: Schroeven

Uitgangssignaal (spanning): 0 V-10 V, 0 V-5 V

Uitgangssignaal (stroomsterkte): 0 mA-20 mA, 4 mA-20 mA

Voedingsspanning: 300 V (max)

Max. voedingsspanning: 300 V

Last: 600 Ω

Ingangssignaal (spanning): 10 V

Ingangssignaal (stroomsterkte): -10 mA-0-+ 10 mA, -20 mA-0-+ 20 mA

Ingangsweerstand: 1000000 Ω

Inhoud: 1 stuk(s)

Configuratie: DIP-schakelaar

Breedte: 6.1 mm

Hoogte: 112.5 mm

: 114.3 mm

Max. omgevingstemperatuur: +70 °C

Min. omgevingstemperatuur: -25 °C

Voedingsspanning: 24 V/DC

Doorsnede massief (max.): 2.5 mm²

Doorsnede massief (min.): 0.5 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1889368 Weidmüller ACT20M-BAI-AO-S 1375450000 Signaalomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1889368 Weidmüller ACT20M-BAI-AO-S 1375450000 Signaalomvormer 1 stuk(s)

Omschrijving

Weidmüller Signaltrennverstärker ACT20M-BAI-AO-S

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Signaltrennverstärker konfigurierbarTyp:ACT20M-BAI-AO-SArt der Spannungsversorgung:aktivBemessungsversorgungsspannung bei AC:0 VBemessungsbetriebsfrequenz:0 HzBemessungsversorgungsspannung bei DC:24 VAnzahl der Eingangsbereiche -10 V ... +10 V:1Anzahl der Eingangsbereiche +5 V ... -5 V:1Anzahl der Eingangsbereiche +10 V ... -10 V:1Anzahl der Eingangsbereiche -10 mA ... +10 mA:1Anzahl der Eingangsbereiche -20 mA ... +20 mA:1Anzahl der Ausgangsbereiche -10 V ... +10 V:1Anzahl der Ausgangsbereiche 0 V ... 5 V:1Anzahl der Ausgangsbereiche 0 V ... 10 V:1Anzahl der Ausgangsbereiche 1 V ... 5 V:1Anzahl der Ausgangsbereiche 2 V ... 10 V:1Anzahl der Ausgangsbereiche 0 mA ... 20 mA:1Anzahl der Ausgangsbereiche 4 mA ... 20 mA:1Anzahl der Ausgangsbereiche -10 mA ... +10 mA:1Schaltspannung:0 VSchaltleistung:0 VAStörmeldeausgang:neinEigensicher nach EN 60947-5-6 NAMUR:neinGalvanische Trennung zwischen den Eingängen:jaGalvanische Trennung zwischen Eingang und Ausgang:jaGalvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen:jaSIL nach IEC 61508:ohneHöhe:112,5 mmBreite:6,1 mmTiefe:114,3 mmLeistungsaufnahme:1,2 WBetriebstemperatur:-25..70 °CTemperaturdrift:0,02 %/KGerätebauform:FeldgerätAusführung des elektrischen Anschlusses:SchraubanschlussSchutzart (IP):IP20
Weidmüller Signaltrennverstärker ACT20M-BAI-AO-S: weitere Details
Trennverstärker zum Erfassen von elektrischen und physikalischen Größen. Mit galvanischer Trennung, universell einsetzbar. EAN: 4050118236736

Geliefert wird: Weidmüller Signaltrennverstärker konfigurierbar ACT20M-BAI-AO-S, Verpackungseinheit: 1 Stk., EAN: 4050118236736
