Name: Weidmüller DRIKITP 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisse
Brand: Weidmüller
SKU: 1948981
Availability: InStock

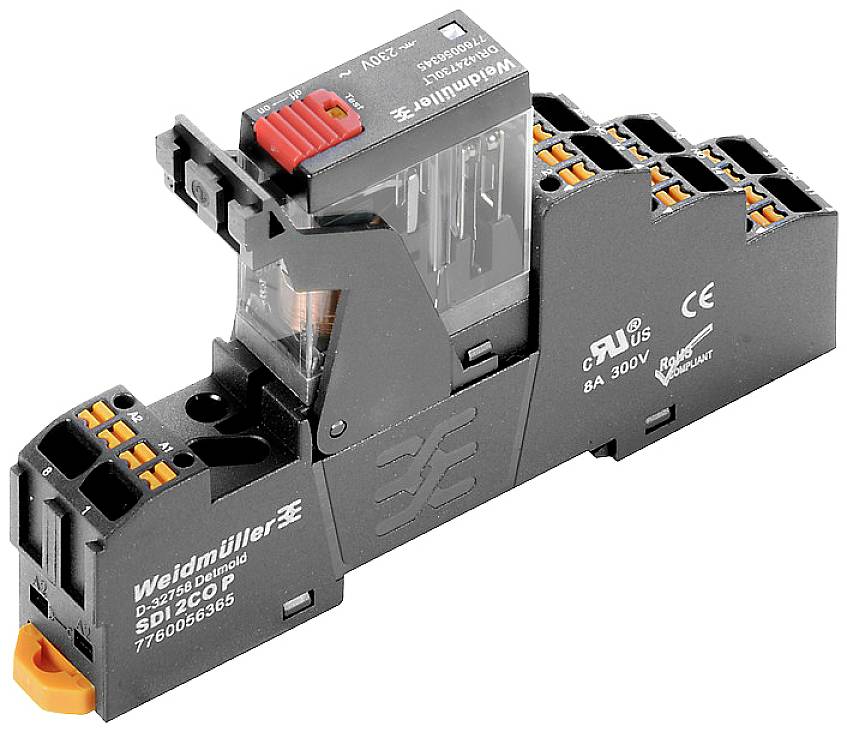

Een zwart Weidmüller-relais met oranje en grijze aansluitingen. Modelnummer en technische details zijn afgedrukt.

Verpakkingswijze

Piece

Soortnaam

Relaismodule (modulair)

Contactsoort

2x wisselcontact

Nominale spanning

24 V/AC

Schakelspanning (max.)

250 V/AC

250 V/DC

Datasheet (PDF)

Leverbaar vr. 16 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Statusweergave: LED rood
Inschakelvertraging: ≤ 15 ms
Uitschakelvertraging: ≤ 10 ms
Min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V
Max. schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: ja (blockierbar)
Mechanische schakelstandaanduiding: ja
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaalgroep: IIIb
Spanningsvastheid ingang - uitgang: 5 kVeff / 1min
Striplengte nominale aansluiting: 10 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, min.: 0,14 mm²
Klembereik, max.: 1,5 mm²
De geleideraansluiting AWG, min.: AWG 26
De geleideraansluiting AWG, max.: AWG 16
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 1,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 1,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 1 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,14 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
Messen maten: 0,4 x 2,5 mm

: Piece

Soortnaam: Relaismodule (modulair)

Type: DRIKITP 24VAC 2CO LD/PB

Aansluiting: Push-In-klem

Kleur (specifiek): Zwart

Bedrijfsspanning (min.): 19.2 V/AC

Bedrijfsspanning (max.): 19.2 V/AC

Response-tijd: 15 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/AC

Schakelspanning (max.): 250 V/AC
250 V/DC

Schakelstroom (max.): 5 A

Max. schakelvermogen: 1250 VA
150 W

Mechanische levensduur: 10 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 3 mm

Weerstand (spoel): 240 Ω

Bijzonderheden: Met testknop

: IP20

Max. temperatuur: 55 °C

Min. temperatuur: -40 °C

: 63 mm

Breedte: 15.9 mm

Hoogte: 102.1 mm

Afm.: (l x b x h) 63 x 15.9 x 102.1 mm

Inhoud: 10 stuk(s)

Gewicht: 60.15 g

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Schakelstroom (max.)

Nominale spanning

Verpakkingswijze

Contactsoort

Weidmüller DRIKIT 110VDC 2CO LD Relaismodule (modulair) Nominale spanning: 110 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951804

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950828

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 230VAC 1CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1949685

Leverbaar do. 29 okt.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1950827

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

10 A

230 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 230VAC 2CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951805

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951808

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Weidmüller DRIKIT 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951803

Leverbaar do. 29 okt.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950826

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951602

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1951807

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Documenten en downloads

Datablad

Datablad 1948981 Weidmüller DRIKITP 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisse

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1948981 Weidmüller DRIKITP 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisse

Omschrijving

Weidmüller Koppelrelais 24VAC DRIKITP 2#2576230000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24VAC 2 WechslerTyp:DRIKITP 2#2576230000Ausführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:19,2..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:19,2..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:2Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:5 ASchutzart (IP):IP20Breite:15,9 mmHöhe:102,1 mmTiefe:63 mm
Weidmüller Koppelrelais 24VAC DRIKITP 2#2576230000: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118585995

Geliefert wird: Weidmüller Koppelrelais 24VAC Wechsler DRIKITP 2#2576230000, Verpackungseinheit: 10 Stk., EAN: 4050118585995
