Name: Weidmüller Halfgeleiderrelais 1127180000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)
Brand: Weidmüller
SKU: 306924
Availability: BackOrder

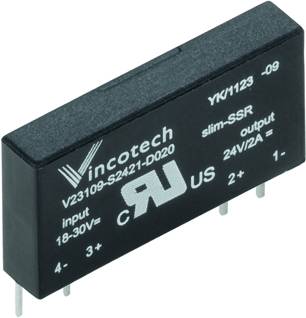

Een zwart elektronisch relaismodule met witte markeringen en diagrammen, dat in een elektrisch systeem kan worden geïntegreerd.

Verpakkingswijze

Package

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

24 V/DC

24 V/AC

Regelspanning (max.)

24 V/DC

24 V/AC

Schakelspanning (max.)

33 V/DC

Datasheet (PDF)

Leverbaar vr. 8 jan 2027

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 37,60 / Stuk)

€ 376,03

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Solid State-relais

Industrieverpakking met 10 stuks

Technische specificaties

Opslagtemperatuur, max.: 70 °C
opslagtemperatuur, min.: -40 °C
statusindicatie: LED groen
inschakelvertraging: < 6,5 ms
uitschakelvertraging: < 10 ms
spanningsval bij max. Last: ≤ 120 mV
lekstroom: < 10 µA
kortsluitbestendig: Nee
kleur: zwart
nominale spanning: 300 V
overspanningscategorie: III
slag- en luchttraject stuurzijde - lastzijde: ≥ 5,5 mm
staande stootspanning: 6 kV (1,2/50 µs)
vochtigheid: 5...95 % rel. Vochtigheid, Tu = 40 °C, geen condensatie
MTTF: 976 jaar
aan-/uitschakelspanning: 18 V / 12 V AC 14 V / 13 V DC
veiligheidsschakeling: Gelijkrichter
min. Schakelstroom: 5 mA
veiligheidsschakeling lastzijde: Vrijloopdiode
max. Schakelfrequentie (AC stuurspanning): 3
14 Hz draagrail: TS 35 brandbaarheidsklasse conform UL: V-0 vervuilingsgraad: 2 spanningssterkte stuurzijde - lastzijde: 2,5 kVeff striptlengte meetaansluiting: 8 mm klembereik, meetaansluiting: 1,5 mm² klembereik, min.: 0,14 mm² klembereik
, max.: 2,5 mm² kabeldoorsnede AWG, kabeldiameter AWG: AWG: AWG: AWG: Aansluitdiameter, AWG: AWG: 26 mm, AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: AWG: 94 mm. 0,14 mm²
printplaat, eendraads, max.: 2,5 mm²
printplaat, fijndradig, min.: 0,14 mm² printplaat, fijndradig,
max.: 2,5 mm² printplaat, fijndradig, fijndradig, max.:
diameter van de kabel, fijndradig, min. (AWG): AWG 26
kabeldoorsnede, fijndradig, max. (AWG): AWG 14
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
kabeldoorsnede, fijndradig AEH met kunststof kraag DIN 2,5/4, max: 46228 mm² kabeldoorsnede, fijndradig AEH: 46228 mm DIN 0,25 mm DIN 2,5 mm² kabeldoorsnede, fijndradig AH: DIN 46228 mm, DIN-AH, DIN-AH
PH0
max. Schakelfrequentie (DC-stuurspanning): 10 Hz
aanhaalmoment, max.
: 0,4 Nm printplaat: Starre koperen geleiders, fijndradige koperen geleiders
spoelspanning vervangingsrelais in afwijking van de nominale stuurspanning: Ja
spoelspanning vervangingsrelais: 24 V DC

: Package

Soortnaam: Halfgeleiderrelais

Type: TOS 24VUC 24VDC2A

Aansluiting: Schroeven

Regelspanning (min.): 24 V/DC
24 V/AC

Regelspanning (max.): 24 V/DC
24 V/AC

Stuurspanningsbereik: 24, 24 - 24, 24 V/DC, V/AC

Regelstroom (max.): 10 mA

Schakelspanning (min.): 3 V/DC

Schakelspanning (max.): 33 V/DC

Laadstroom (max.): 2 A

Max. schakelvermogen: 154 mW

Uitgangsspanning (min.): 3 V

Uitgangsspanning (max.): 33 V/DC

Uitgangsstroom (max.): 2 A

: 1x NO

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 6.4 mm

Hoogte: 89.6 mm

Diepte: 87.8 mm

Gewicht: 32.4 g

Industrieverpakking: Ja

Continu stroom (max.): 2 A

Inhoud: 10 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Regelspanning (min.)

Weidmüller Halfgeleiderrelais 1127180000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306924

Leverbaar vr. 8 jan 2027

Conrad Electronic

Dit product

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 376,03^*

Weidmüller Halfgeleiderrelais 1127140000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306921

Leverbaar vr. 8 jan 2027

Conrad Electronic

5 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 329,75^*

Weidmüller Halfgeleiderrelais 1127150000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306922

Leverbaar vr. 8 jan 2027

Conrad Electronic

12 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 334,71^*

Weidmüller Halfgeleiderrelais 1127170000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306923

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

24 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 304,96^*

Weidmüller Halfgeleiderrelais 1127190000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306925

Leverbaar vr. 16 okt.

5 Set(s)Conrad Electronic

48 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 326,45^*

Weidmüller Halfgeleiderrelais 1127200000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306926

Leverbaar vr. 8 jan 2027

Conrad Electronic

60 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 359,50^*

Weidmüller Halfgeleiderrelais 1127210000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306927

Leverbaar do. 3 dec.

Conrad Electronic

120 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 359,50^*

Weidmüller Halfgeleiderrelais 1127220000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306928

Leverbaar vr. 8 jan 2027

Conrad Electronic

230 V/DC

Stuk(s)

Min.: 1

Meervoud: 1

€ 359,50^*

Weidmüller Halfgeleiderrelais 1127230000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306929

Leverbaar do. 3 dec.

Conrad Electronic

120 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 404,13^*

Weidmüller Halfgeleiderrelais 1127240000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Artikelnummer:306930

Leverbaar vr. 8 jan 2027

Conrad Electronic

230 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 404,13^*

Documenten en downloads

Datablad

Datablad 306924 Weidmüller Halfgeleiderrelais 1127180000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 306924 Weidmüller Halfgeleiderrelais 1127180000 2 A Schakelspanning (max.): 33 V/DC 10 stuk(s)

Omschrijving

Solid State-relais. TERMSERIES, nominale stuurspanning: 24 V UC ±10%, nominale schakelspanning: 3 V... 33 V DC, nominale schakelstroom: 2 A, schroefaansluiting. TERMSERIES Solid State-relais complete module 3...33 V DC 2 A uitgangsvarianten bestaande uit een solid state-relais en één voet, met AC-/DC-/UC-ingang met schroefaansluiting met een breedte van 6,4 mm. Uitwerper met lichtgeleidingsgeometrie (statusweergave).
