Name: Weidmüller TRS 24VDC 1CO C1D2 Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisselcont
Brand: Weidmüller
SKU: 1950436
Availability: InStock

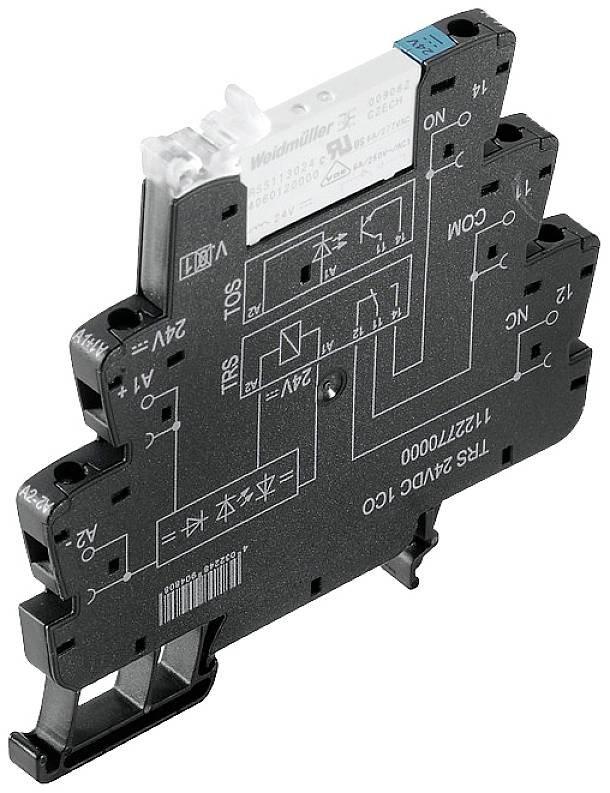

Een zwart, plat relaismodule met gedrukte elektrische schakelsymbolen en een wit stekelement.

Soortnaam

Relaismodule (modulair)

Contactsoort

1x wisselcontact

Nominale spanning

24 V/DC

Schakelspanning (max.)

250 V/AC

250 V/DC

Schakelstroom (max.)

6 A

Datasheet (PDF)

Leverbaar do. 22 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 161,15 / Stuk)

€ 161,15

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Statusweergave: LED groen
Inschakelvertraging: ≤ 6 ms
Uitschakelvertraging: ≤ 16 ms
Min. Schakelvermogen: 1 mA bij 24 V, 10 mA bij 12 V, 100 mA bij 5 V
Max. schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningsvastheid ingang - uitgang: 4 kVeff / 1 min.
Striplengte nominale aansluiting: 8 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, min.: 0,14 mm²
Klembereik, max.: 2,5 mm²
De geleideraansluiting AWG, min.: AWG 26
De geleideraansluiting AWG, max.: AWG 14
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,25 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,25 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Messen maten: maat PH0

Soortnaam: Relaismodule (modulair)

Type: TRS 24VDC 1CO C1D2

Aansluiting: Schroefklem

Kleur (specifiek): Zwart

Bedrijfsspanning (min.): 19.2 V/DC

Bedrijfsspanning (max.): 16 V/DC

Response-tijd: 6 ms

Afvalvertraging: 16 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/DC

Schakelspanning (max.): 250 V/AC
250 V/DC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 1500 VA
144 W

Mechanische levensduur: 5 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Bijzonderheden: Met LED

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

: 87.8 mm

Breedte: 6.4 mm

Hoogte: 89.6 mm

Afm.: (l x b x h) 87.8 x 6.4 x 89.6 mm

Inhoud: 10 stuk(s)

Gewicht: 30.82 g

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Schakelstroom (max.)

Nominale spanning

Verpakkingswijze

Contactsoort

Weidmüller DRIKIT 110VDC 2CO LD Relaismodule (modulair) Nominale spanning: 110 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951804

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

110 V/DC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950828

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

12 V/DC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 230VAC 1CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1949685

Leverbaar vr. 30 okt.

Conrad Electronic

250 V/AC

10 A

230 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1950827

Leverbaar do. 5 nov.

Conrad Electronic

250 V/AC

10 A

230 V/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 230VAC 2CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951805

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951808

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

230 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Weidmüller DRIKIT 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951803

Leverbaar vr. 30 okt.

Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950826

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

10 A

24 V/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951602

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1951807

Leverbaar do. 22 okt.

5 Set(s)Conrad Electronic

250 V/AC

5 A

24 V/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Documenten en downloads

Datablad

Datablad 1950436 Weidmüller TRS 24VDC 1CO C1D2 Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisselcont

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1950436 Weidmüller TRS 24VDC 1CO C1D2 Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisselcont

Omschrijving

Weidmüller Koppelrelais TRS 24VDC 1CO C1D2

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24V DC 20 %,1W(AgNi)Typ:TRS 24VDC 1CO C1D2Ausführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:19,2..28,8 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:6 ASchutzart (IP):IP20Breite:6,4 mmHöhe:89,6 mmTiefe:87,8 mm
Weidmüller Koppelrelais TRS 24VDC 1CO C1D2: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118375251

Geliefert wird: Weidmüller Koppelrelais 24V DC 20 %,1W(AgNi) TRS 24VDC 1CO C1D2, Verpackungseinheit: 10 Stk., EAN: 4050118375251
