Afbeelding vergelijkbaar

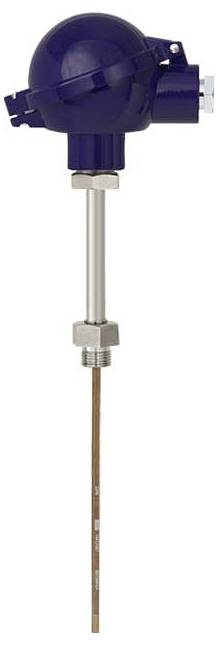

WIKA 14427616 TR10-B PT100 Weerstandsthermometer -30 tot 300 °C
Fabrikantnummer:
Artikelnummer:
Soortnaam
Weerstandsthermometer
Uitvoering
PT100
Meetbereik temperatuur (min.)
-30 °C
Meetbereik temperatuur (max.)
300 °C
Aansluiting
Vastgeschroefd M20
Datasheet (PDF)
Aantal
Totaal (€ 475,21 / Stuk)
€ 475,21
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Uitgangssignaal: 4 - 20 mA, 2-draads techniek
- Eenheid: °C.
- Model: Kop
- Afdichting: Koper
- Meetbereik begin - voorteken: Min
- Meetbereik begin: 30
- Meetbereik einde - voorteken: Plus (incl. 0)
- Meetbereik einde: 300
- Temperatuurbereik van de gekozen klasse: -30 tot +300 °C.
- Aansluitbehuizing: BSZ, aluminium, kogelvorm, klapdeksel
- Kabelingang: Standaard kabelingang
- Schroefdraadmaat kabelingang: M20 x 1,5
- Transmitter: T15, digitale transmitter, 4 - 20 mA, programmeerbaar
- Aansluiting op de halsbuis: M24 x 1,5
- Halslengte [MH/N]: 150 mm
- Diameter meetinzetstuk: 6 mm
- Mantelmateriaal meetinzetstuk: CrNi-staal 1.4571
- Lengte van het meetelement in geval van vervanging [l5]: 405 mm
- Explosiebeveiliging/elektrische goedkeuring: ATEX
- Ontstekingsbeschermingsklasse: Ex ia
- Montagepositie transmitter: Meetinzetstuk
- Explosiebeveiliging: ATEX/IECEx
- Toegestane omgevingstemperatuur transmitter: Standaard -40 tot +85 °C.
- Configuratie: Klantspecifiek geconfigureerd
- Configuratie sensor: Pt100
- Ingangsconfiguratie: 4-draads
- Foutsignalering: Aanstuurend 3,5 mA
- Halsbuis: D = 12 x 2,5 mm
- Schroefdraadmaat: M18x1,5
- Halsbuis materiaal: CrNi-staal 1.4571
- Inbouwlengte [A] [l1/A/U2]: 230 mm
- Soortnaam
Weerstandsthermometer
- Type
TR10-B
- Uitvoering
PT100
- Uitgangen
Analoog (stroomsterkte)
- Uitgangssignaal (min.)
4 mA
- Uitgangssignaal (max.)
20 mA
- Meetbereik temperatuur (min.)
-30 °C
- Meetbereik temperatuur (max.)
300 °C
- Meetbereik temperatuur
-30 tot 300 °C
- Aansluiting
Vastgeschroefd M20
- Materiaal (behuizing)
Aluminium
- Nauwkeurigheid
A
230 mm
- Diameter
6 mm
- Afm.
(Ø x l) 6 mm x 230 mm
- Ex Zone
1
- Inhoud
1 stuk(s)
Documenten en downloads
Datablad
Datablad 3525851 WIKA 14427616 TR10-B PT100 Weerstandsthermometer -30 tot 300 °C
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3525851 WIKA 14427616 TR10-B PT100 Weerstandsthermometer -30 tot 300 °C
Omschrijving
TR10-B weerstandsthermometer voor inbouw in een beschermbuis
Technische gegevens volgens gegevensblad: TE 60.02
Explosiebeveiliging/elektrische goedkeuring: ATEX
Ontstekingsbeschermingsklasse: Ex I.
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB]
1x Pt100, 4-draads
Klasse A, en 60751
Temperatuurbereik van de gekozen klasse: -30 tot +300 °C.
Aansluitbehuizing: BSZ, aluminium, kogelvorm, klapdeksel
Kabelingang: Standaard kabelingang
Schroefdraadmaat kabelingang: M20 x 1,5
Transmitter: T15, digitale transmitter, 4 - 20 mA, programmeerbaar
Aansluiting op de halsbuis: M24 x 1,5
Halsbuis: D = 12 x 2,5 mm
Schroefdraadmaat: M18x1,5
Halsbuis materiaal: CrNi-staal 1.4571
Halslengte [MH/N]: 150 mm
Inbouwlengte [A] [l1/A/U2]: 230 mm
Diameter meetinzetstuk: 6 mm
Mantelmateriaal meetinzetstuk: CrNi-staal 1.4571
Afdichting: Koper
Montagepositie transmitter: Meetinzetstuk
Lengte van het meetelement in geval van vervanging [l5]: 405 mm
Digitale temperatuurtransmitter voor weerstandsthermometer T15
Technische gegevens volgens gegevensblad: TE 15.01
Uitgangssignaal: 4 - 20 mA, 2-draads techniek
Model: Kop
Explosiebeveiliging: ATEX/IECEx
Ontstekingsbeschermingsklasse: Ex ia
Toegestane omgevingstemperatuur transmitter: Standaard -40 tot +85 °C.
Configuratie: Klantspecifiek geconfigureerd
Configuratie sensor: Pt100
Ingangsconfiguratie: 4-draads
Eenheid: °C.
Meetbereik begin - voorteken: Min
Meetbereik begin: 30
Meetbereik einde - voorteken: Plus (incl. 0)
Meetbereik einde: 300
Foutsignalering: Aanstuurend 3,5 mA
De teksten voor dit artikel zijn automatisch vertaald.
Technische gegevens volgens gegevensblad: TE 60.02
Explosiebeveiliging/elektrische goedkeuring: ATEX
Ontstekingsbeschermingsklasse: Ex I.
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB]
1x Pt100, 4-draads
Klasse A, en 60751
Temperatuurbereik van de gekozen klasse: -30 tot +300 °C.
Aansluitbehuizing: BSZ, aluminium, kogelvorm, klapdeksel
Kabelingang: Standaard kabelingang
Schroefdraadmaat kabelingang: M20 x 1,5
Transmitter: T15, digitale transmitter, 4 - 20 mA, programmeerbaar
Aansluiting op de halsbuis: M24 x 1,5
Halsbuis: D = 12 x 2,5 mm
Schroefdraadmaat: M18x1,5
Halsbuis materiaal: CrNi-staal 1.4571
Halslengte [MH/N]: 150 mm
Inbouwlengte [A] [l1/A/U2]: 230 mm
Diameter meetinzetstuk: 6 mm
Mantelmateriaal meetinzetstuk: CrNi-staal 1.4571
Afdichting: Koper
Montagepositie transmitter: Meetinzetstuk
Lengte van het meetelement in geval van vervanging [l5]: 405 mm
Digitale temperatuurtransmitter voor weerstandsthermometer T15
Technische gegevens volgens gegevensblad: TE 15.01
Uitgangssignaal: 4 - 20 mA, 2-draads techniek
Model: Kop
Explosiebeveiliging: ATEX/IECEx
Ontstekingsbeschermingsklasse: Ex ia
Toegestane omgevingstemperatuur transmitter: Standaard -40 tot +85 °C.
Configuratie: Klantspecifiek geconfigureerd
Configuratie sensor: Pt100
Ingangsconfiguratie: 4-draads
Eenheid: °C.
Meetbereik begin - voorteken: Min
Meetbereik begin: 30
Meetbereik einde - voorteken: Plus (incl. 0)
Meetbereik einde: 300
Foutsignalering: Aanstuurend 3,5 mA
De teksten voor dit artikel zijn automatisch vertaald.
