Yaskawa Cobot HC20DTP YRC1000 Paket 2 Cobot 20 kg
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details

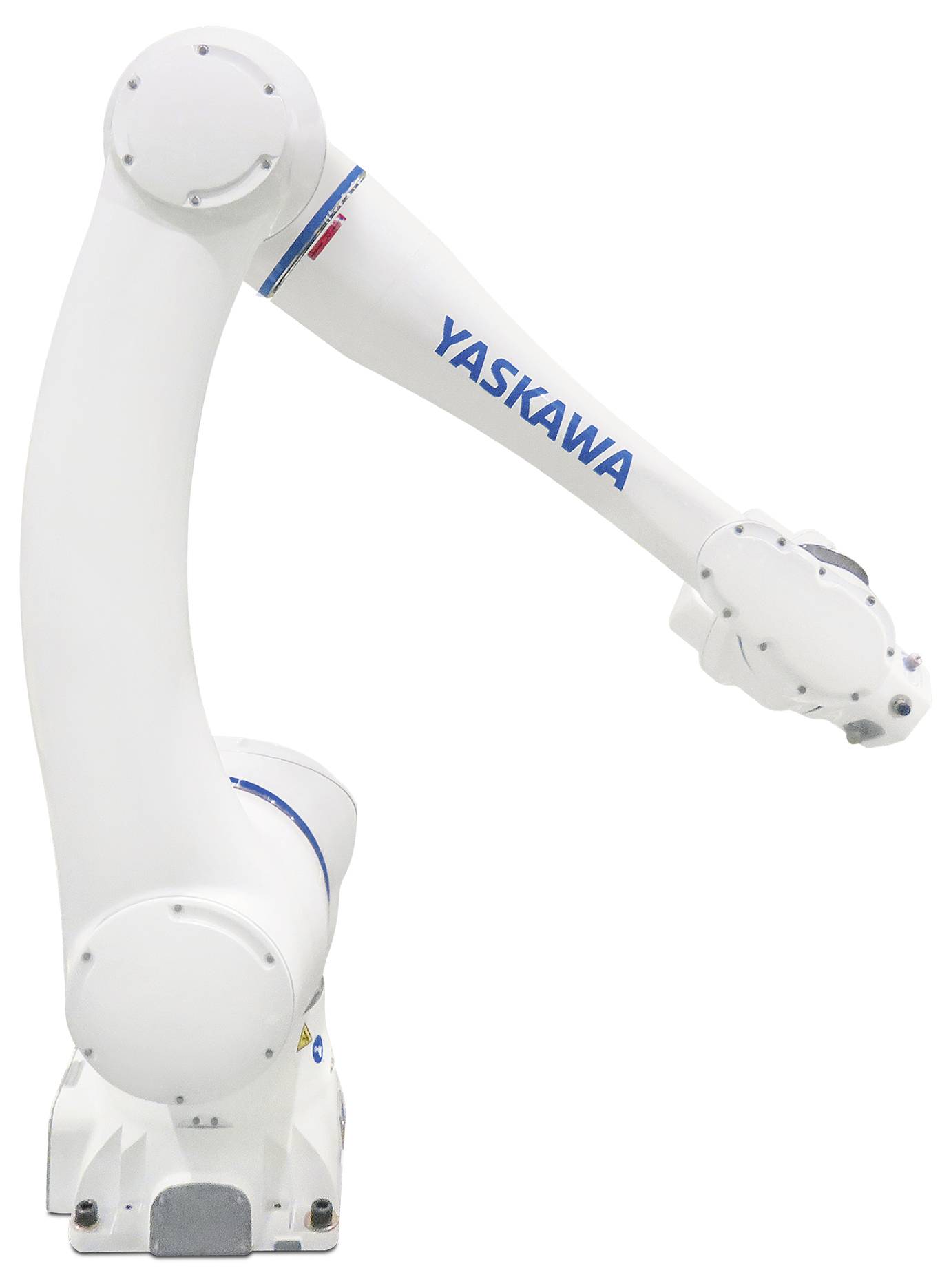

YASKAWA HC20DTP IP67 -2 / Cobot
- Cobot-oppervlak: 306 x 306 mm
- Bereik: 1900 mm (absoluut), 1700 mm (effectief)
- Draagvermogen: 20 kg in het opgevangen werkbereik
- Snelheid: Max. 2 m/s.
- Herhalingsnauwkeurigheid: 0,05mm
- Veiligheidsklasse: IP67
- Interne mediageleiding: 2x lucht, Ethernet, IO
- Montagemethode: Vloer (op bestelling, schuin-, wand- en plafondmontage mogelijk)

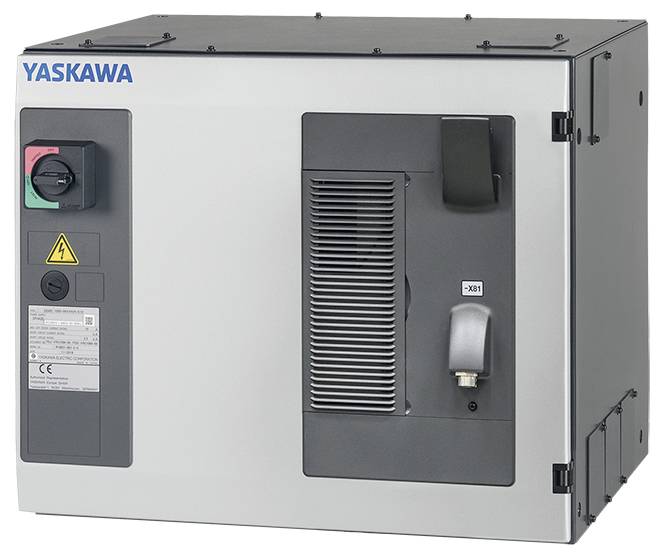

- Besturing: YRC1000 met 250 mm inbouwkast
- Bedieningspaneel: Smartpendant
- Interface in de besturing: 24 V/1,5A/3A / vrije digitale IO 23xuitgang, 21 x ingang (overdrachtselement in de onderbouwkast) / FSU / Ethernet IP (meer op aanvraag)
- Stroomaansluiting: 400V 32A CEE-stekker
- Robotflens: ISO 9409 1 50 4xM6
- Functionele veiligheid: Prestatieniveau PL d categorie 3 (en ISO 13849)
- Gewicht: 140 kg
Technische specificaties
- Soortnaam
Cobot
- Laadvermogen (max.)
20 kg
- Aantal assen
6
- Nauwkeurigheid
0.05 mm
- Breedte
306 mm
- Diepte
306 mm
- Gewicht
140 kg
- Opstelplaats
306x306 mm
IP67
- Reikwijdte (max.)
1900 mm
- Hoogte
1324 mm
Documenten en downloads
Datablad
Datablad 3474265 Yaskawa Cobot HC20DTP YRC1000 Paket 2 Cobot 20 kg
Datablad 3474265 Yaskawa Cobot HC20DTP YRC1000 Paket 2 Cobot 20 kg
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3474265 Yaskawa Cobot HC20DTP YRC1000 Paket 2 Cobot 20 kg
Omschrijving
YASKAWA HC20DTP - krachtige 6-assige Cobot met 20 kg draagvermogen
De Yaskawa HC20DTP is een krachtige 6-assige Cobot met een indrukwekkende belasting van 20 kg. Dankzij de geïntegreerde momentsensoren in elk scharnier maakt hij een veilige en efficiënte samenwerking tussen mens en robot mogelijk - en dat volledig weerloos.
ideaal voor de instap in de robotica
Wilt u in de robotautomatisering stappen? Geen probleem. De HC20DTP is speciaal ontwikkeld voor een eenvoudige en intuïtieve bediening. Dankzij de handgeleiding en bedieningstoetsen op de robotarm kan de programmering bijzonder eenvoudig worden geleerd. Bovendien helpen online tutorials en de Application Builder de eerste stappen in de automatisering snel te beheersen.
Snelle ingebruikname en intuïtieve besturing
Met de Smart pendant wordt u stap voor stap door de programmering en de beveiligingsconfiguratie geleid. Gewoon de Cobot opstellen, de besturing met een sabotageschakelaar en bedieningsapparaat verbinden - en u kunt aan de slag!
Maximale prestaties voor veeleisende taken
Met een enorm bereik van 1900 mm is de HC20DTP perfect geschikt voor veelzijdige toepassingen - met name voor onbeschermde pallettaken, zoals die in de end-of-Line-verpakkingstechniek voorkomen.
Dankzij de IP-67-beschermingsklasse trotseert zijn robuuste behuizing stof, koelmiddelen en lasspatten, zodat hij ook in ruwe industriële omgevingen, zoals het laden van gereedschapsmachines, betrouwbaar werkt.
Het voor levensmiddelen geschikte vet maakt het bovendien tot de ideale oplossing voor gevoelige gebieden zoals de voedings- en farmaceutische industrie.
Een gestandaardiseerde aansluitflens en een configuratiewizard-software vergemakkelijken bovendien de integratie van grijpers.
Toepassingsgebieden in één oogopslag:
Collaboratieve toepassingen met hoge draaglasten
Handling
Palletteertaken
Voedings- en farmaceutische industrie
De teksten voor dit artikel zijn automatisch vertaald.
De Yaskawa HC20DTP is een krachtige 6-assige Cobot met een indrukwekkende belasting van 20 kg. Dankzij de geïntegreerde momentsensoren in elk scharnier maakt hij een veilige en efficiënte samenwerking tussen mens en robot mogelijk - en dat volledig weerloos.
ideaal voor de instap in de robotica
Wilt u in de robotautomatisering stappen? Geen probleem. De HC20DTP is speciaal ontwikkeld voor een eenvoudige en intuïtieve bediening. Dankzij de handgeleiding en bedieningstoetsen op de robotarm kan de programmering bijzonder eenvoudig worden geleerd. Bovendien helpen online tutorials en de Application Builder de eerste stappen in de automatisering snel te beheersen.
Snelle ingebruikname en intuïtieve besturing
Met de Smart pendant wordt u stap voor stap door de programmering en de beveiligingsconfiguratie geleid. Gewoon de Cobot opstellen, de besturing met een sabotageschakelaar en bedieningsapparaat verbinden - en u kunt aan de slag!
Maximale prestaties voor veeleisende taken
Met een enorm bereik van 1900 mm is de HC20DTP perfect geschikt voor veelzijdige toepassingen - met name voor onbeschermde pallettaken, zoals die in de end-of-Line-verpakkingstechniek voorkomen.
Dankzij de IP-67-beschermingsklasse trotseert zijn robuuste behuizing stof, koelmiddelen en lasspatten, zodat hij ook in ruwe industriële omgevingen, zoals het laden van gereedschapsmachines, betrouwbaar werkt.
Het voor levensmiddelen geschikte vet maakt het bovendien tot de ideale oplossing voor gevoelige gebieden zoals de voedings- en farmaceutische industrie.
Een gestandaardiseerde aansluitflens en een configuratiewizard-software vergemakkelijken bovendien de integratie van grijpers.
Toepassingsgebieden in één oogopslag:
Collaboratieve toepassingen met hoge draaglasten
Handling
Palletteertaken
Voedings- en farmaceutische industrie
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Robot: Cobot HC20DTP IP67
- besturing: YRC1000 met 250 mm inbouwkast
- omgevingstemperatuur: 0°- 45°C
- voedingsspanning: 400 V AC CEE 32A
- mediastekker set ligt bij
- bedieningsapparaat:
- Smart Smart pendant met 8 m kabel aansluitkabel Cobot 8m
- voorgemonteerde wizards: Palletbouwer, Smart Pattern
Omvang van de levering
- Cobot HC20DTP IP67
- Besturing YRC1000 met 250 mm inbouwkast
- Aansluitkabel Kit Cobot 6 m.
- Smart-equivalent met 8 m kabel
- Mediumstekker set
