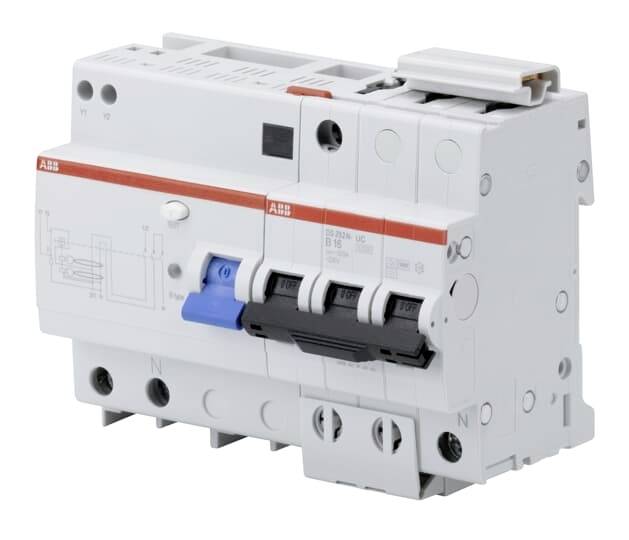

ABB 2CDR272568R3325 Aardlekschakelaar/zekeringautomaat Aardlekschakelaar voor AC/DC 32 A 0.03 A
Soortnaam
Aardlekschakelaar/zekeringautomaat
Uitschakelkarakteristiek
B
Meting differentiaal stroom
0.03 A
Nominale stroom (afgerond)
32 A
Inhoud
1 stuk(s)
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Technische specificaties
- Soortnaam
Aardlekschakelaar/zekeringautomaat
- Uitschakelkarakteristiek
B
- Meting differentiaal stroom
0.03 A
- Inhoud
1 stuk(s)
- Nominale stroom
32 A
- Nominale stroom (afgerond)
32 A
- Uitvoering
Aardlekschakelaar voor AC/DC
AC/DC
123 mm
32 A
230 V
B
500 V
0.3 A
B
3 kA
3
3
2
7
Other
IP20
2
FALSE
10 kA
0.75-25 mm²
10-35 mm²
FALSE
-25-55 °C
FALSE
2
FALSE
4 kV
10 kA
Undelayed
10 kA
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3113544 ABB 2CDR272568R3325 Aardlekschakelaar/zekeringautomaat Aardlekschakelaar voor AC/DC 32 A 0.03 A
Omschrijving
ABB Stotz S&J FI/LS-Kombination 2CDR272568R3325
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Kombination Typ:2CDR272568R3325Polzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsspannung:230 VBemessungsstrom:32 ABemessungsfehlerstrom:0,3 AEnergiebegrenzungsklasse:3Bemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:10 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAStoßstromfestigkeit:3 kAÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:7Einbautiefe:123 mmFehlauslöseschutz:jaAnschließbarer Leiterquerschnitt eindrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²
ABB Stotz S&J FI/LS-Kombination 2CDR272568R3325: weitere Details
FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die FI/LS-Kombinationen der Baureihe DS250N-UC gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen gegen Erde und glatten Gleichfehlerströmen mit unterschiedlichsten (Hoch-/)Frequenzen. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Schutz vor elektisch gezündeten Bränden (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A DIN EN 61009-1 (VDE 0664-20) Anhang G und Typ B DIN EN 60947-2 (VDE 0660-101).
Die Baureihe DS250N-UC sind spezielle FI/LS-Kombinationen für den Einsatz im Bereich von Gleichstrom-Nahverkehrsbahnen, insbesondere innerhalb des Oberleitungsbereichs. Sie wurden in Anlehnung an die obigen Produktnormen entwickelt und entsprechen exakt den Empfehlungen der VDV-Schrift 509 (10/08): Einsatz von Fehlerstrom(FI)-Schutzschaltungen in elektrischen Energieanlagen von Gleichstrom-Nahverkehrsbahnen .
Die DS250N-UC bestehen aus einem allstromsensitiven FI-Block (Typ B) und einem LS-Teil aus ein bzw. drei Außenleiterpolen in AC-Ausführung sowie zwei gegenläufig geschalteten Neutralleiterpolen in UC-Ausführung für die polaritätsunabhängige Abschaltung von Gleichströme (N-UC: N Pol für Universal Current).
Somit können die hohen Ausgleichs-Gleichströme zwischen dem Neutralleiter des allgemeinen Netzes und der DC-Erde (dem Rückleiter des Gleichstrom-Bahnnetzes) oder umgekehrt sicher abgeschaltet werden. EAN: 4016779907620
Geliefert wird: ABB Stotz S&J FI/LS-Kombination 2CDR272568R3325, Verpackungseinheit: 1 Stk., EAN: 4016779907620
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:ABB Stotz S&JBezeichnung:FI/LS-Kombination Typ:2CDR272568R3325Polzahl (gesamt):2Anzahl der abgesicherten Pole:2Bemessungsspannung:230 VBemessungsstrom:32 ABemessungsfehlerstrom:0,3 AEnergiebegrenzungsklasse:3Bemessungsabschaltvermögen nach EN 61009:10 kABemessungsabschaltvermögen nach IEC 60947-2:10 kABemessungsschaltvermögen Icn nach EN 61009-1:10 kAStoßstromfestigkeit:3 kAÜberspannungskategorie:3Verschmutzungsgrad:2Umgebungstemperatur während des Betriebs:-25..55 °CBreite in Teilungseinheiten:7Einbautiefe:123 mmFehlauslöseschutz:jaAnschließbarer Leiterquerschnitt eindrähtig:0,75..25 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²
ABB Stotz S&J FI/LS-Kombination 2CDR272568R3325: weitere Details
FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die FI/LS-Kombinationen der Baureihe DS250N-UC gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen gegen Erde und glatten Gleichfehlerströmen mit unterschiedlichsten (Hoch-/)Frequenzen. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Schutz vor elektisch gezündeten Bränden (mit I?n = 300 mA). Sie erfüllen die Produktnormen für Typ A DIN EN 61009-1 (VDE 0664-20) Anhang G und Typ B DIN EN 60947-2 (VDE 0660-101).
Die Baureihe DS250N-UC sind spezielle FI/LS-Kombinationen für den Einsatz im Bereich von Gleichstrom-Nahverkehrsbahnen, insbesondere innerhalb des Oberleitungsbereichs. Sie wurden in Anlehnung an die obigen Produktnormen entwickelt und entsprechen exakt den Empfehlungen der VDV-Schrift 509 (10/08): Einsatz von Fehlerstrom(FI)-Schutzschaltungen in elektrischen Energieanlagen von Gleichstrom-Nahverkehrsbahnen .
Die DS250N-UC bestehen aus einem allstromsensitiven FI-Block (Typ B) und einem LS-Teil aus ein bzw. drei Außenleiterpolen in AC-Ausführung sowie zwei gegenläufig geschalteten Neutralleiterpolen in UC-Ausführung für die polaritätsunabhängige Abschaltung von Gleichströme (N-UC: N Pol für Universal Current).
Somit können die hohen Ausgleichs-Gleichströme zwischen dem Neutralleiter des allgemeinen Netzes und der DC-Erde (dem Rückleiter des Gleichstrom-Bahnnetzes) oder umgekehrt sicher abgeschaltet werden. EAN: 4016779907620
Geliefert wird: ABB Stotz S&J FI/LS-Kombination 2CDR272568R3325, Verpackungseinheit: 1 Stk., EAN: 4016779907620
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
